Toyota Duet
1998-09 → 2004-05 · chassis M100A,M101A,M110A,M111A · catalogue 113110 · Japan
Discontinued model
Data version 2005-01

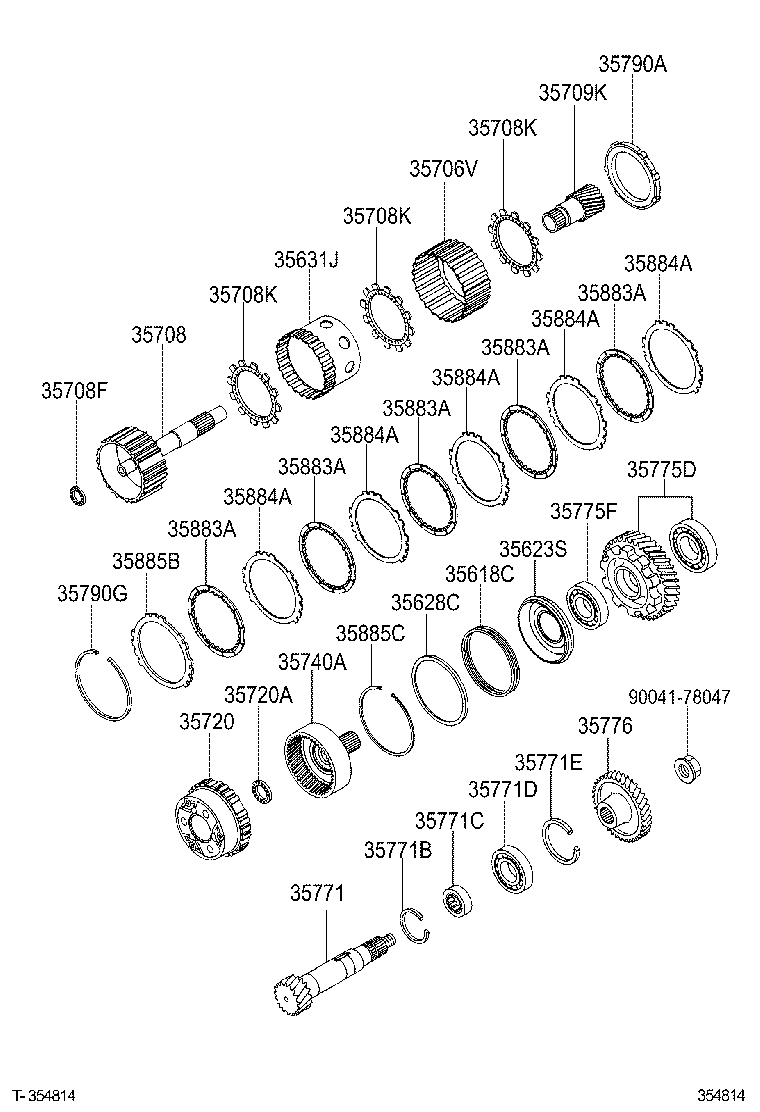

Planetary Gear, Reverse Piston & Counter Gear(ATM)
53 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33481S | Gear, Speedometer Drive (ATM) |
| 35068B | Spring, 1ST & Reverse Brake Riturn |
| 35140 | Gear Assy, Governor Drive |
| 35616D | Washer, Clutch Drum Thrust |
| 35618C | Return Spring Sub-assy, 1ST & Reverse |
| 35623R | Riverse Piston |
| 35623S | Piston,1ST & Reverse Brake |
| 35628B | Seat, Riverse Clutch Piston Return Spring |
| 35628C | Seat, 1ST & Reverse Brake Piston Return Spring |
| 35631J | Hub, Forward Clutch, NO.1 |
| 35705C | Shaft Sub-assy, Planetary Output |
| 35706G | Bearing, Thrust (FOR SUN GEAR REAR) |
| 35706V | Gear Sub Assy, Planetary Sun |
| 35708 | Shaft Sub-assy, Intermediate |
| 35708F | Bearing, Thrust Needle Roller (FOR INTERMEDIATE SHAFT) |
| 35708K | Bearing, Needle Roller(FOR INTERMEDIATE SHAFT) |
| 35709K | Gear Sub-assy, Rear Planetary |
| 35720 | Gear Assy, Front Planetary |
| 35720A | Bearing, Thrust Needle Roller (FOR FRONT PLANETARY GEAR) |
| 35720B | Ring, Shaft Snap (FOR FRONT PLANETARY GEAR) |
| 35720G | Gear Assy, Planetary |
| 35720J | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR FRONT) |
| 35720K | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR REAR) |
| 35721 | Pinion, Planetary Long |
| 35740A | Gear Assy,Front Planetary Ring |
| 35770 | Shaft Assy, Output |
| 35770D | Ring, Hole Snap NO.1 |
| 35770E | Ring, Hole Snap NO.2 |
| 35770F | Bearing, Cylindrical Roller |
| 35770G | Plate, Oil Reserve |
| 35770H | Bearing, Radial Ball NO.2 |
| 35771 | Shaft, Output |
| 35771B | Ring, Hole Snap (FOR OUTPUT SHAFT, NO.1) |
| 35771C | Roller Bearing, Output Shaft |
| 35771D | Ball Bearing, Output Shaft |
| 35771E | Ring, Hole Snap (FOR OUTPUT SHAFT, NO.2) |
| 35775D | Gear Kit, Riduction Drive |
| 35775E | Gear Sub-assy, Riduction Drive |
| 35775F | Bearing, Radial Boll |
| 35775G | Ring, Shaft Snap NO.1 |
| 35776 | Gear, Primary Reduction Driven |
| 35780 | Clutch Assy, 1 Way NO.2 |
| 35780A | Ring, Snap (FOR 1 WAY CLUTCH) |
| 35789 | Race, Thrust Bearing (FOR FRONT PLANETARY FLANGE FRONT) |
| 35790A | Clutch Assy, 1 Way |
| 35790G | Hole Snap Ring (FOR 1WAY CLUTCH) |
| 35796 | Drum, Secound Brake |
| 35883 | Disc, Reverse Clutch |
| 35883A | Disc, Brake |
| 35884 | Plate, Reverse Clutch, NO.2 |
| 35884A | Plate,Brake |
| 35885B | Flange, Brake |
| 35885C | Ring,Hole Snap (FOR CLUTCH PLATE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
