Toyota Duet
1998-09 → 2004-05 · chassis M100A,M101A,M110A,M111A · catalogue 113110 · Japan
Discontinued model
Data version 2005-01

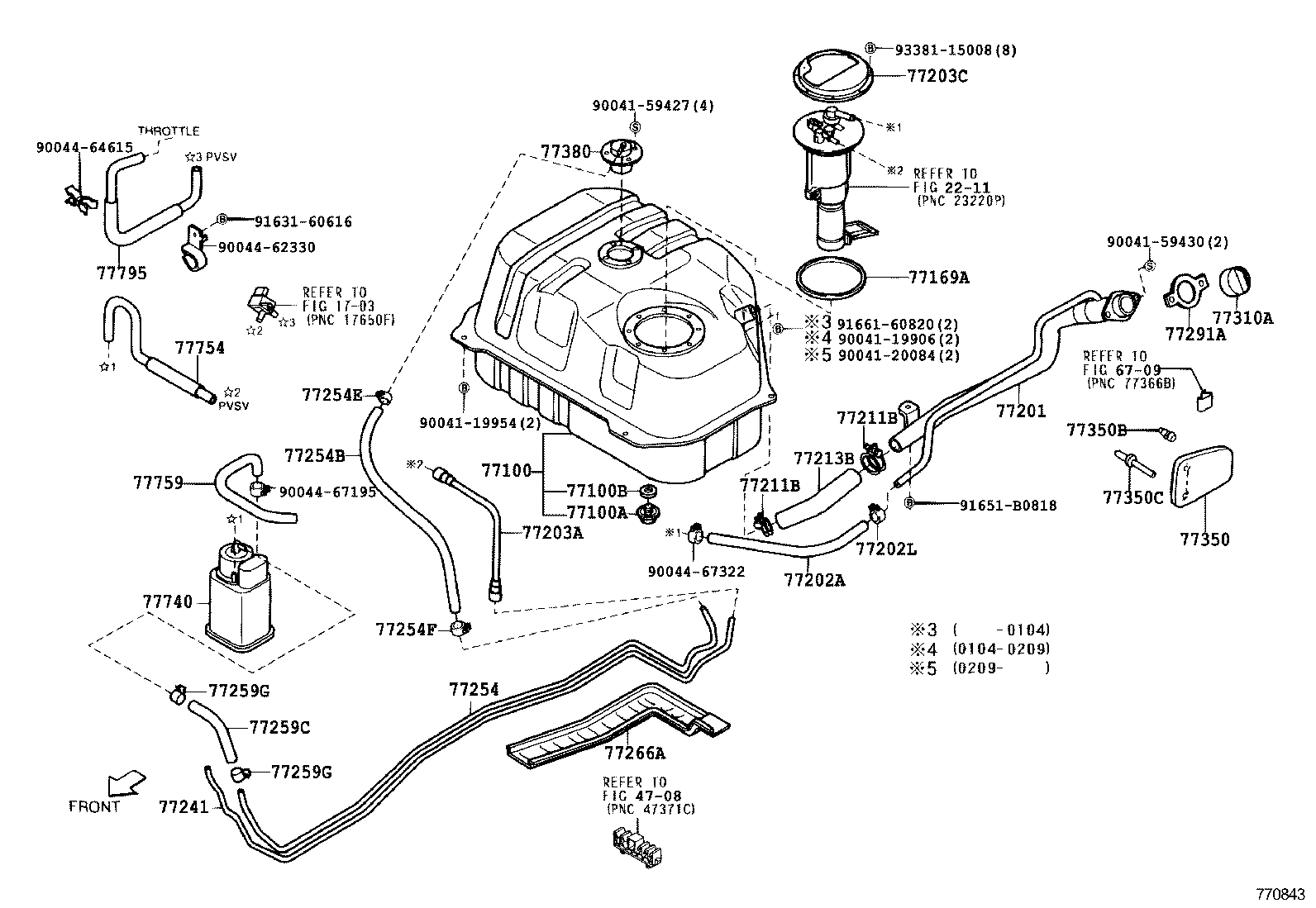

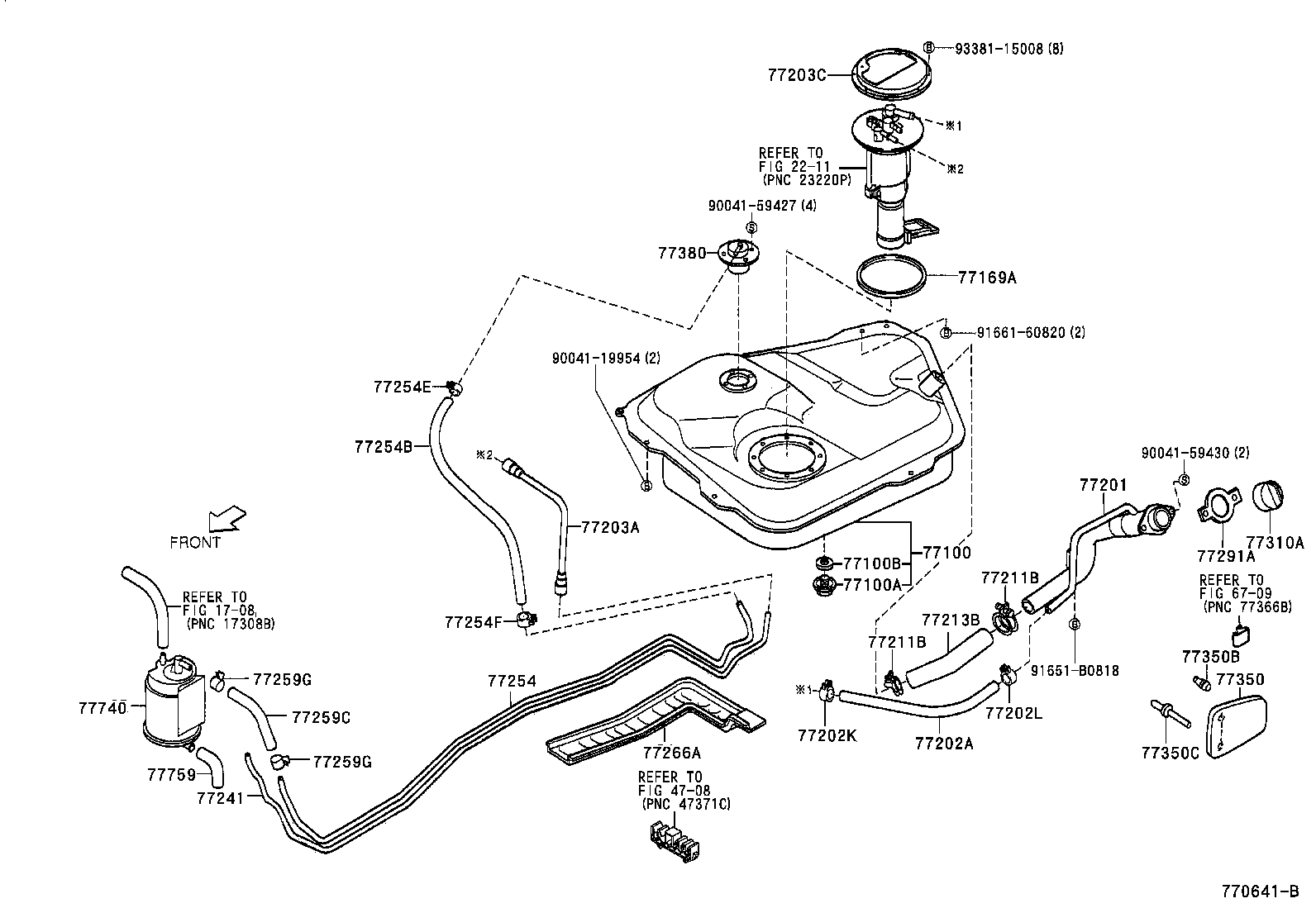

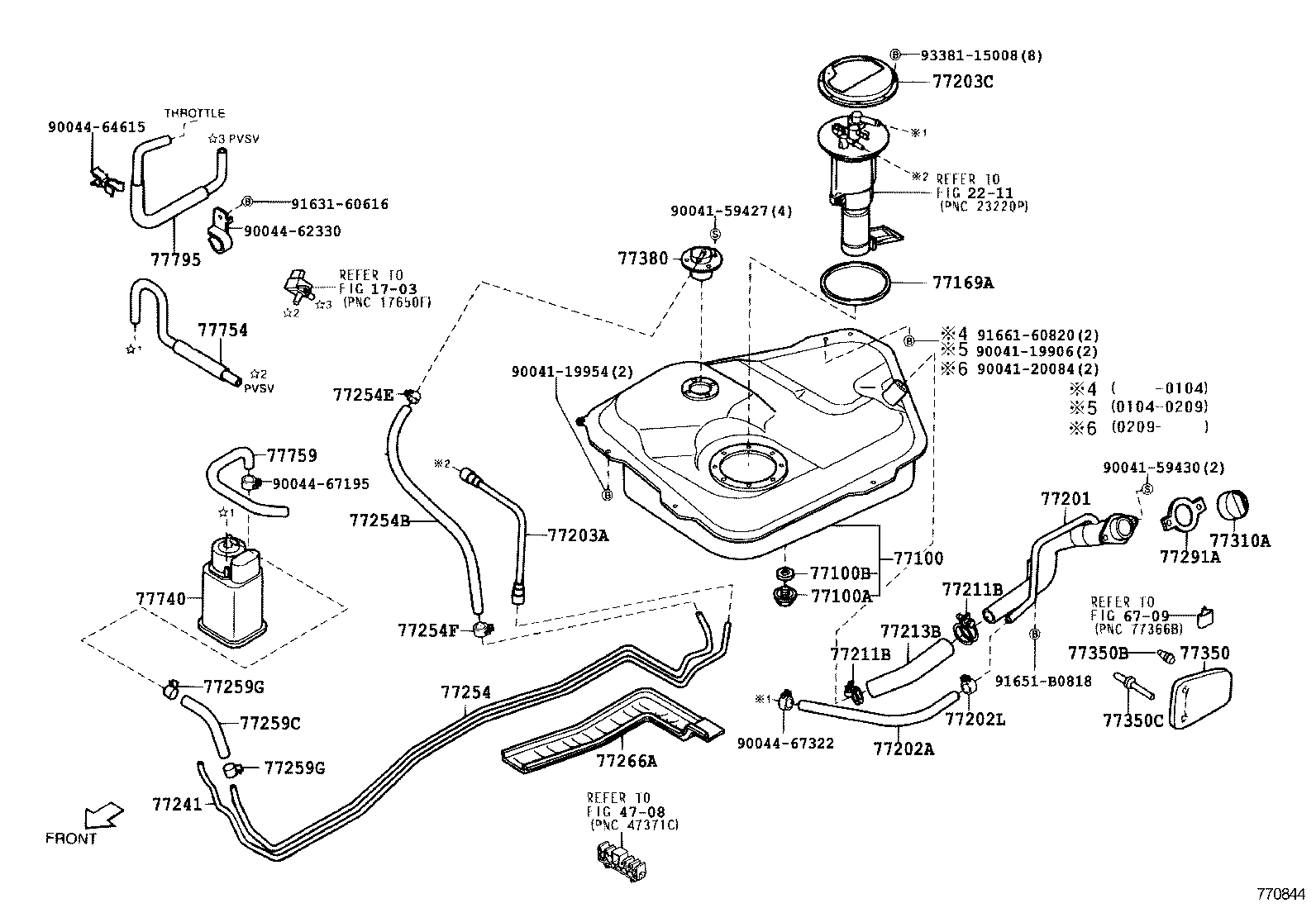

Fuel Tank & Tube
30 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77202A | Hose, Fuel, NO.1 (FOR BREATHER TUBE) |
| 77202K | Clamp (FOR BREATHER HOSE) |
| 77202L | Clamp (FOR BREATHER HOSE, NO.1) |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77203C | Bracket, Fuel Pump |
| 77211B | Clamp (FOR FUEL FILLER PIPE) |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77241 | Tube, Fuel Main, NO.1 |
| 77254 | Tube, Fuel Emission, NO.1 |
| 77254B | Hose, Fuel, NO.2 (FOR EMISSION TUBE, NO.1) |
| 77254E | Clamp (FOR FUEL EMISSION HOSE) |
| 77254F | Clamp (FOR FUEL EMISSION HOSE, NO.1) |
| 77259C | Hose, Fuel |
| 77259G | Clip, Fuel Hose |
| 77266A | Protector, Fuel Tube, NO.1 |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77310A | Cap Assy, Fuel Tank |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77350B | Cushion(FOR FUEL FILLER OPENING LID) |
| 77350C | Rivet |
| 77380 | Valve Assy, Fuel Cut Off |
| 77740 | Canister Assy, Charcoal |
| 77754 | Hose, Charcoal Canister Outlet, NO.1 |
| 77759 | Hose, Charcoal Canister |
| 77795 | Hose, Charcoal Canister Outlet, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
