Toyota Passo
2004-05 → 2010-02 · chassis KGC1#,QNC10 · catalogue 113120 · Japan
Supported model
Data version 2010-10
Heating & Air Conditioning - Cooler Unit

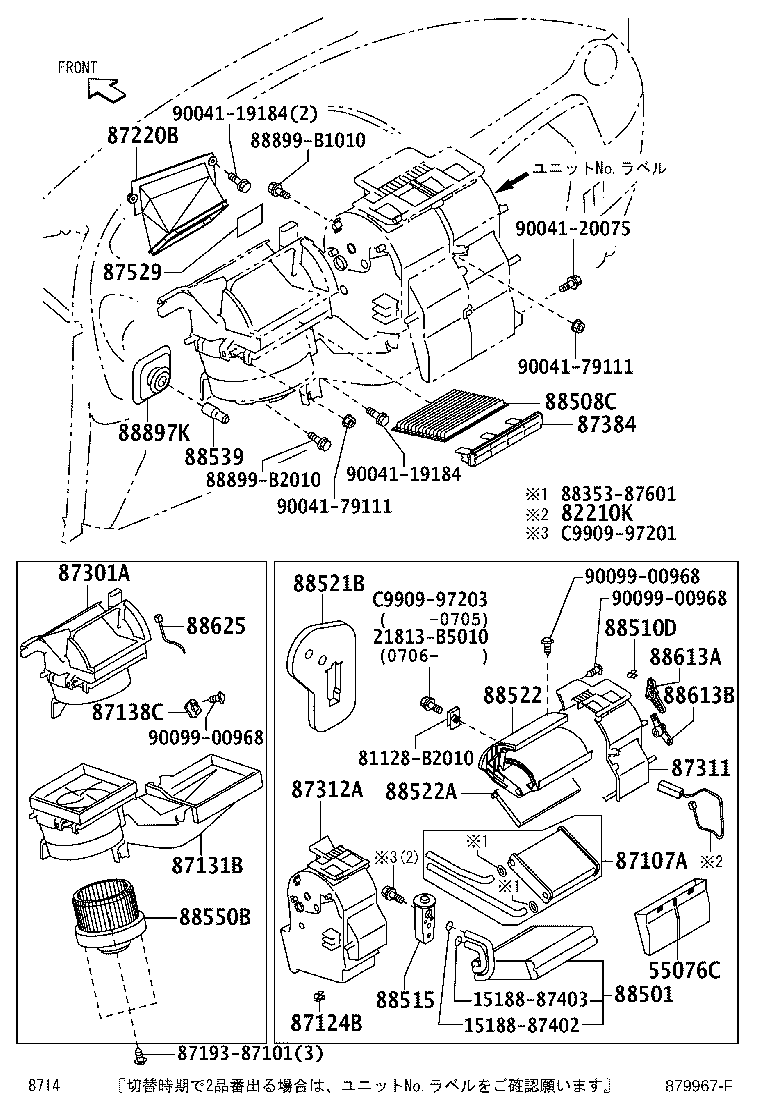

25 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55076C | Net Sub-assy, Air Duct |
| 82210K | Harness Assy, Air Conditioner |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87124B | Clamp, Heater |
| 87131B | Case, Heater Blower |
| 87138C | Resistor, Blower |
| 87220B | Duct Assy, Air |
| 87301A | Case Sub-assy, Heater |
| 87311 | Case, Heater, NO.1 |
| 87312A | Case, Heater,NO.2 |
| 87384 | Holder, Air Filter |
| 87529 | Plate, Air Filter Caution |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88508C | Filter Sub-assy, Air |
| 88510D | Clamp, Cooler Unit |
| 88515 | Valve, Cooler Expansion |
| 88521B | Packing (FOR COOLER UNIT CASE) |
| 88522 | Door, Cooling Unit |
| 88522A | Door, Cooling Unit NO.2 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88550B | Motor Assy, Blower |
| 88613A | Lever, Cooler Control, NO.1 |
| 88613B | Lever, Cooler Control, NO.2 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88897K | Grommet, (FOR COOLER PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
