Toyota Ractis
2005-09 → 2010-08 · chassis NCP10#,SCP100 · catalogue 114120 · Japan
Supported model
Data version 2011-01

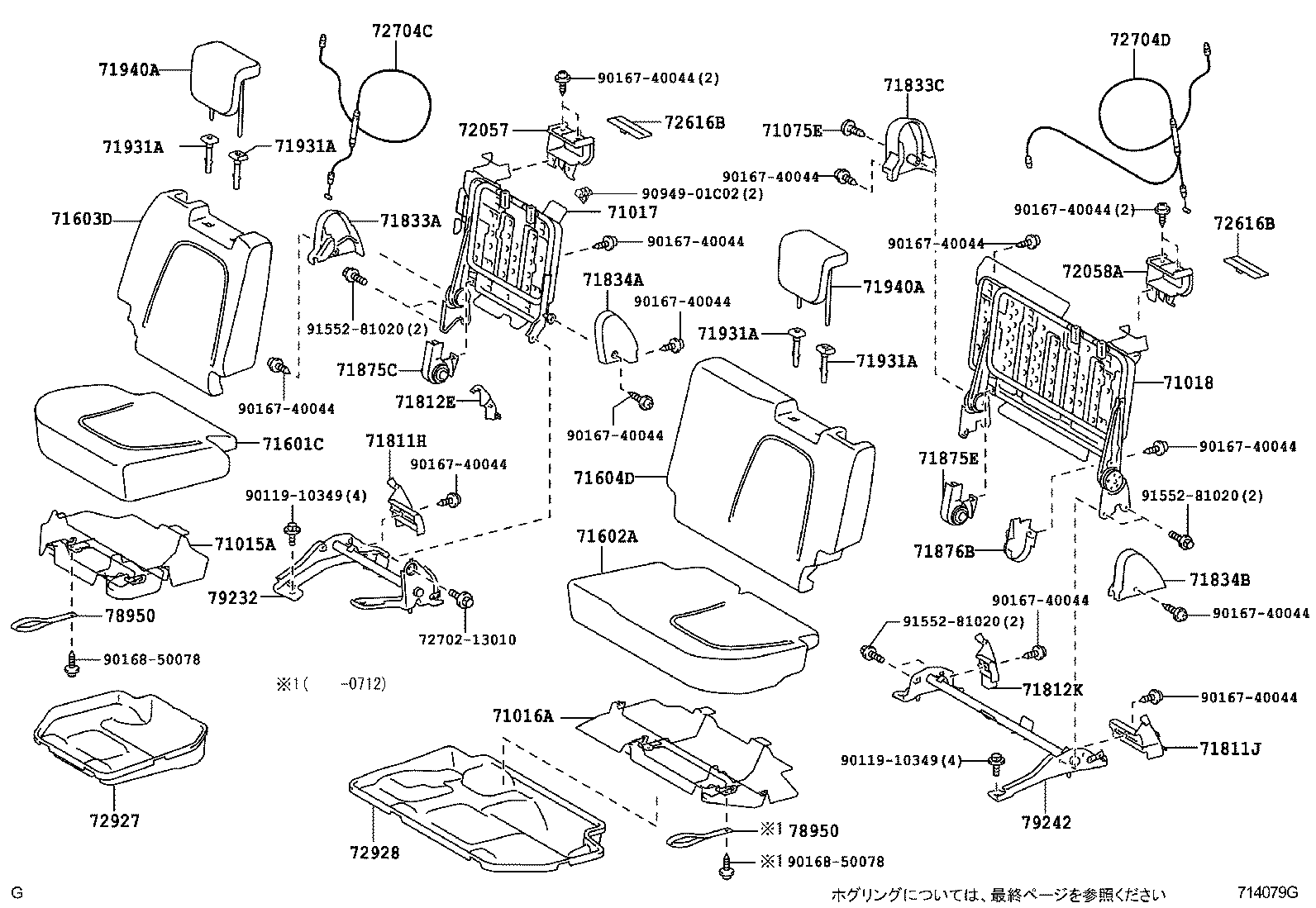

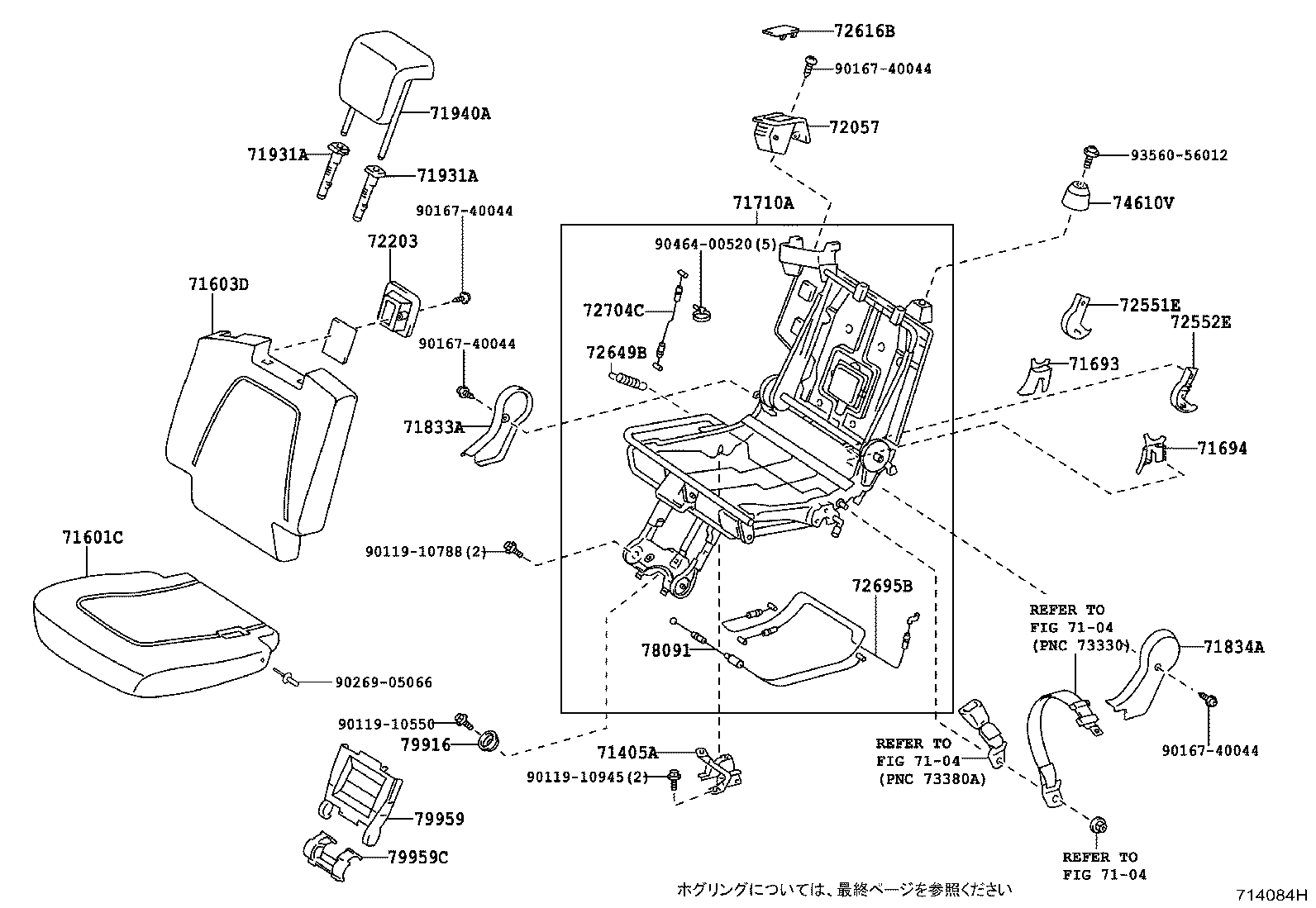

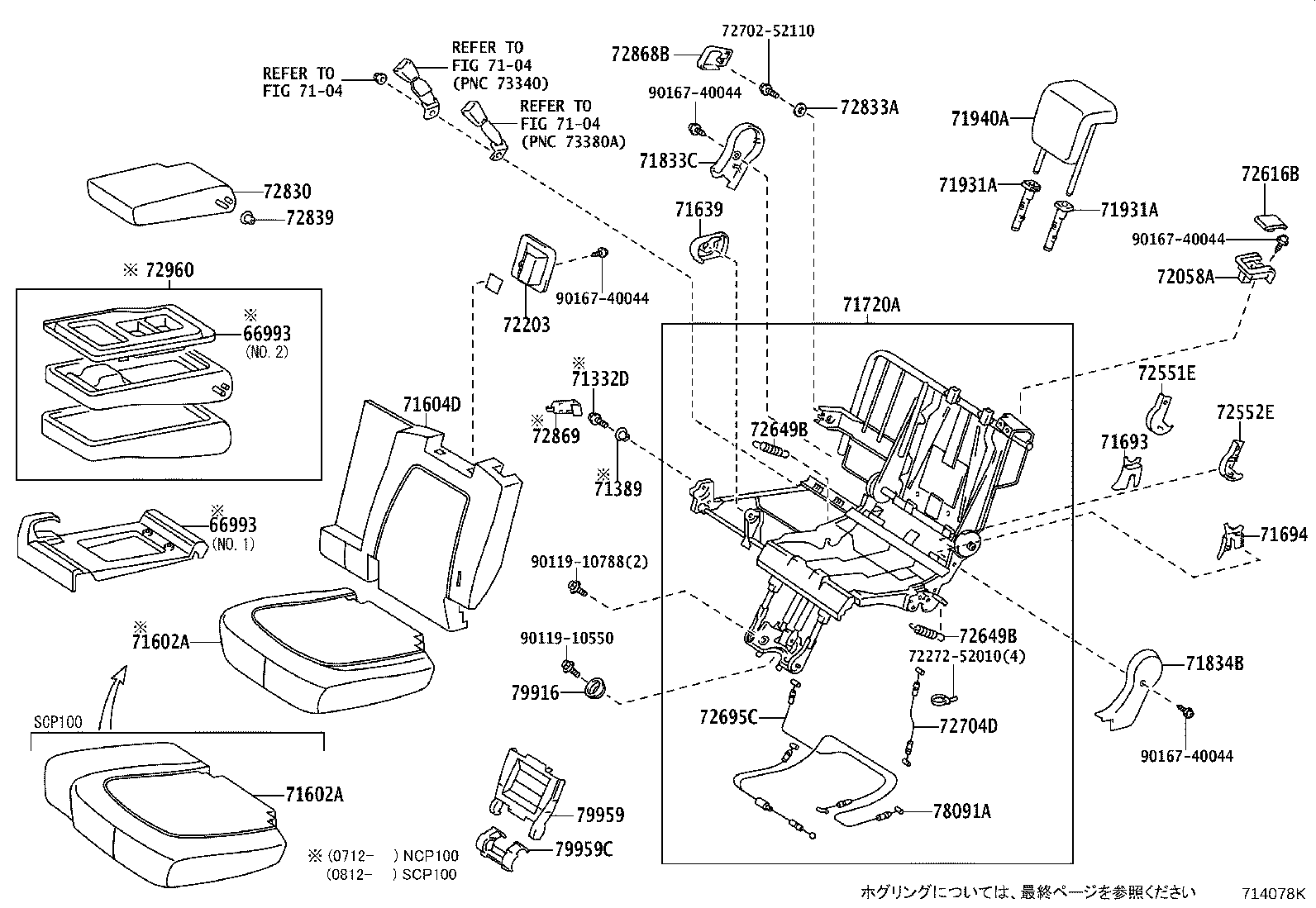

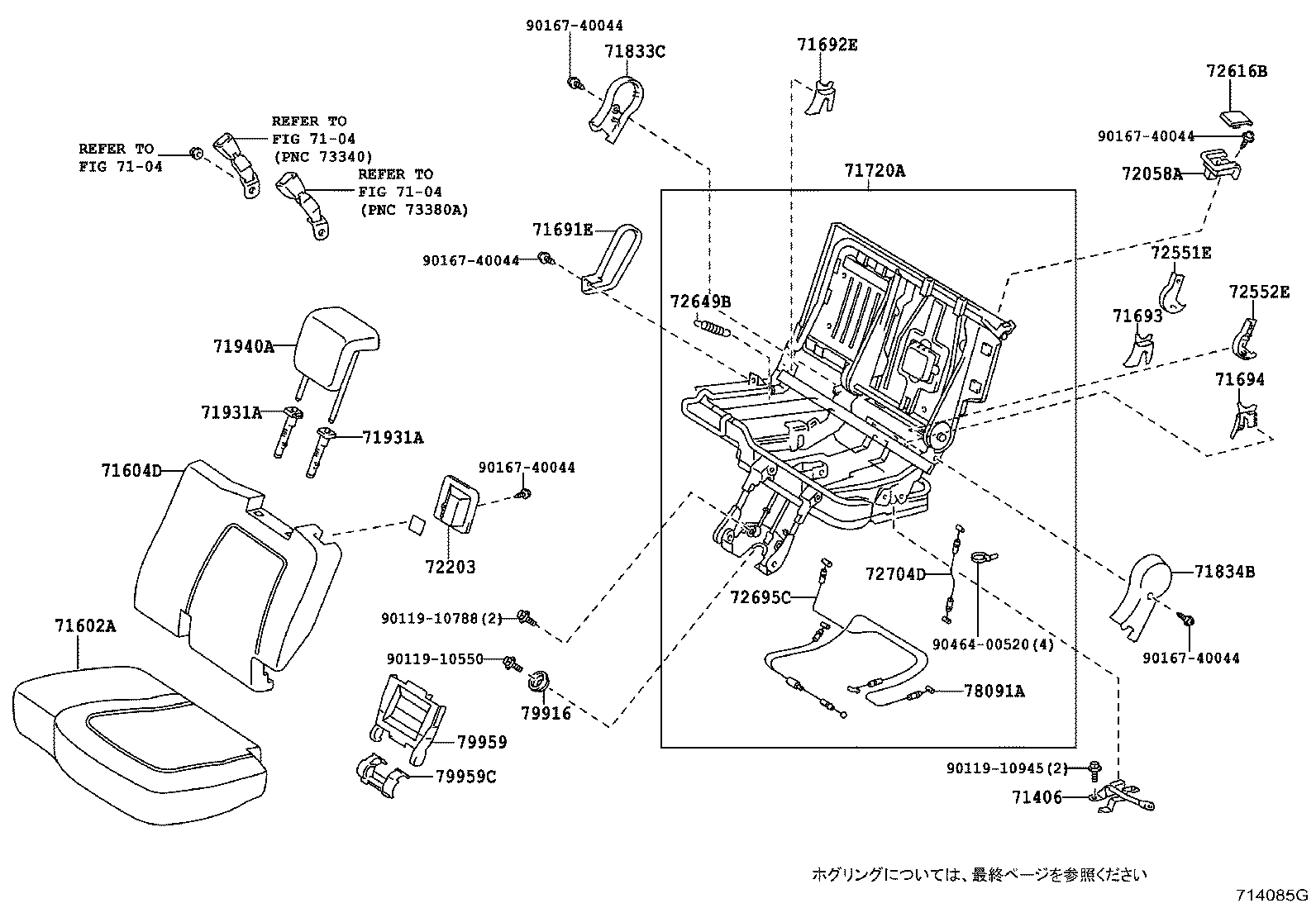

Rear Seat & Seat Track
62 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 66993 | Tray, Rear Center Seat Cup Holder |
| 71015A | Frame Sub-assy, Rear Seat Cushion, RH |
| 71016A | Frame Sub-assy, Rear Seat Cushion, LH |
| 71017 | Frame Sub-assy, Rear Seatback, RH |
| 71018 | Frame Sub-assy, Rear Seatback, LH |
| 71075E | Clip(FOR REAR SEAT) |
| 71332D | Spacer, Rear Seatback Hinge |
| 71389 | Spacer, Center Seat Hinge |
| 71405A | Striker Sub-assy, Rear Seat Lock, RH |
| 71406 | Striker Sub-assy, Rear Seat Lock, LH |
| 71601C | Pad Sub-assy, Rear Seat Cushion W/Cover, RH |
| 71602A | Pad Sub-assy, Rear Seat Cushion W/Cover, LH |
| 71603D | Pad Sub-assy, Rear Seatback W/Cover, RH |
| 71604D | Pad Sub-assy, Rear Seatback W/Cover, LH |
| 71639 | Cover, Rear Seat Cushion Hinge, LH |
| 71691E | Cover, Rear Seat Cushion Hinge, NO.1 |
| 71692E | Cover, Rear Seat Cushion Hinge, NO.2 |
| 71693 | Cover, Rear Seat Cushion Hinge, Lower RH |
| 71694 | Cover, Rear Seat Cushion Hinge, Lower LH |
| 71710A | Frame Assy, Rear Side Seat, RH |
| 71720A | Frame Assy, Rear Side Seat, LH |
| 71811H | Cover, Reclining Adjuster, RH |
| 71811J | Cover, Reclining Adjuster, RH |
| 71812E | Cover, Reclining Adjuster, LH |
| 71812K | Cover, Reclining Adjuster, LH |
| 71833A | Cover, Rear Seat Reclining, NO.1 RH |
| 71833C | Cover, Rear Seat Reclining, NO.2 RH |
| 71834A | Cover, Rear Seat Reclining, NO.1 LH |
| 71834B | Cover, Rear Seat Reclining, NO.2 LH |
| 71875C | Cover, Reclining Adjuster Inside, RH |
| 71875E | Cover, Reclining Adjuster Inside, RH |
| 71876B | Cover, Reclining Adjuster Inside, LH |
| 71931A | Support, Rear Seat Headrest |
| 71940A | Headrest Assy, Rear Seat |
| 72057 | Lever Sub-assy, Rear Seat Lock Control, RH |
| 72058A | Lever Sub-assy, Rear Seat Lock Control, LH |
| 72203 | Handle Sub-assy, Rear Seat Track |
| 72551E | Cover, Reclining Hinge, RH |
| 72552E | Cover, Reclining Hinge, LH |
| 72616B | Cover, Rear Seat Lock Striker |
| 72649B | Spring, Rear Seat Cushion Support |
| 72695B | Cable, Rear Seat Lock Control, RH |
| 72695C | Cable, Rear Seat Lock Control, LH |
| 72704C | Cable, Rear NO.2 Seat Reclining Control |
| 72704D | Cable, Rear NO.2 Seat Reclining Control |
| 72830 | Armrest Assy, Rear Seat, Center |
| 72833A | Plate, Seat Center Armrest, Inner |
| 72839 | Shim, Rear Seat Armrest Hinge |
| 72868B | Cover, Center Armrest Hinge |
| 72869 | Cover, Center Armrest Hinge, LH |
| 72927 | Cover, Rear Seat Cushion Under, RH |
| 72928 | Cover, Rear Seat Cushion Under, LH |
| 72960 | Table Assy, Rear Seat Turn |
| 74610V | Grip Assy, Assist |
| 78091 | Cable Sub-assy, Fold Seat Lock Control |
| 78091A | Cable Sub-assy, Fold Seat Lock Control |
| 78950 | Band Assy, Fold Seat Stopper, NO.1 |
| 79232 | Leg, Rear NO.2 Seat, RH |
| 79242 | Leg, Rear NO.2 Seat, LH |
| 79916 | Bracket, Seat Leg, NO.2 |
| 79959 | Cover, RR Seat Leg |
| 79959C | Cover, Rear Seat Leg |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
