Toyota Ractis
2005-09 → 2010-08 · chassis NCP10#,SCP100 · catalogue 114120 · Japan
Supported model
Data version 2011-01
Slope & Power Lift
36 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

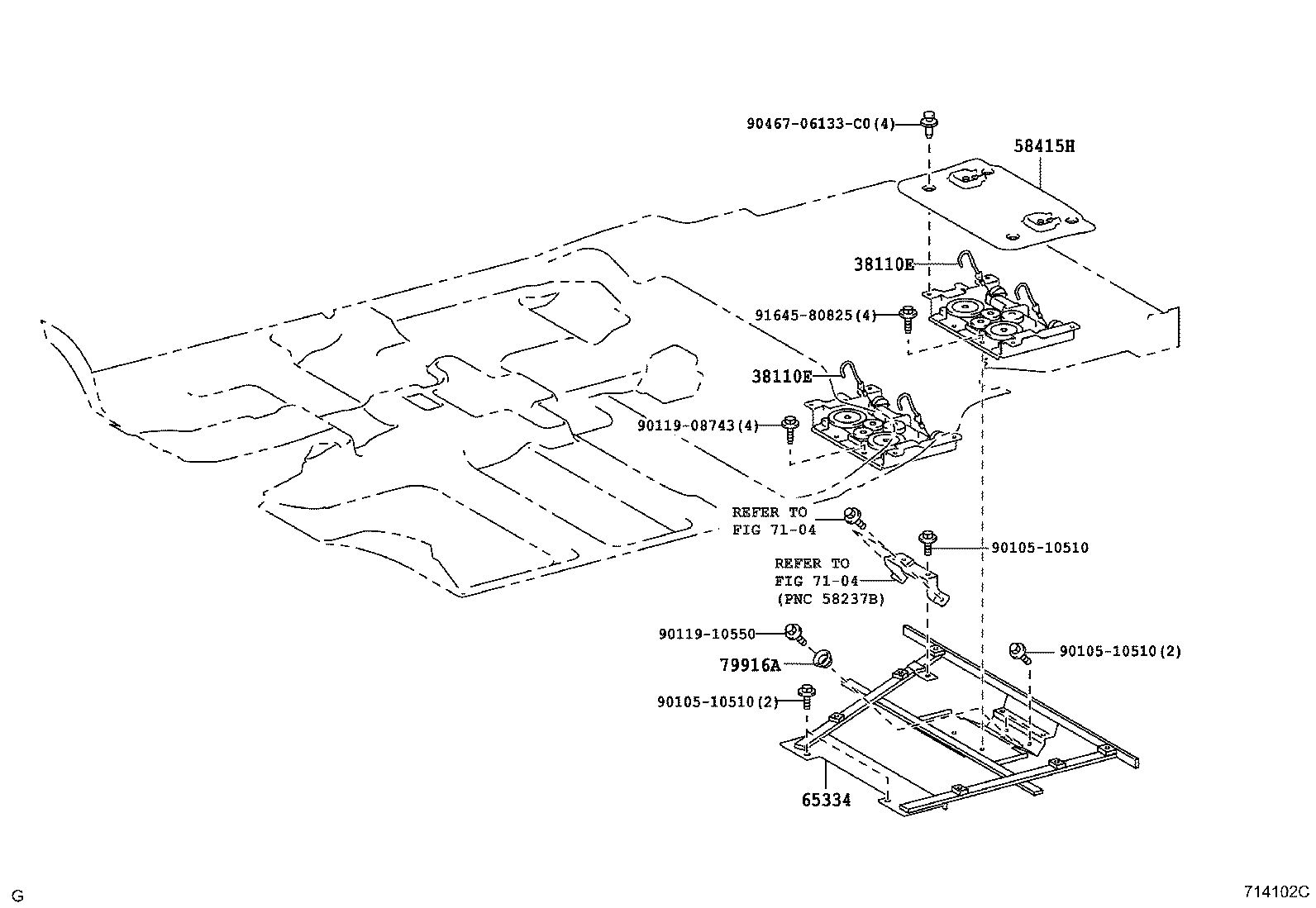

| 38110E | Winch Assy, W/Base |
| 44134 | Bar, Torsion |
| 51971 | Pipe, Spare Wheel Carrier Base |
| 58051A | Mat Set, Floor |
| 58415H | Board, Rear Floor, NO.1 |
| 58424G | Belt, Luggage Hold, Rear |
| 58551E | Carpet, Front Floor Side |
| 58781A | Band, Tool Bag |

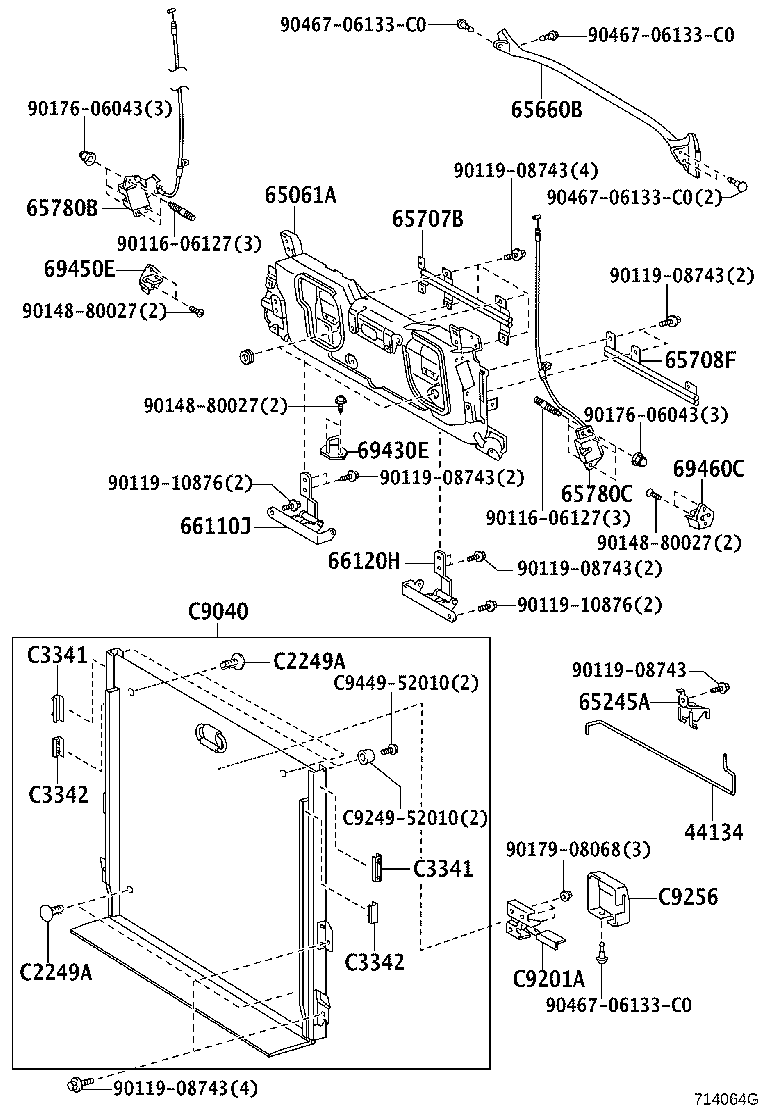

| 65061A | Panel Sub-assy, Tail Gate |
| 65245A | Bracket, Torsion Bar Guide |
| 65334 | Frame, Floor Side, LH |
| 65660B | Weatherstrip Assy, Tail Gate, RH |
| 65707B | Reinforcement Sub-assy, Tail Gate, Bottom, RH |
| 65708F | Reinforcement Sub-assy, Tail Gate, Bottom, LH |
| 65780B | Lock Assy, Tail Gate, RH |
| 65780C | Lock Assy, Tail Gate, LH |
| 66110J | Hinge Assy, Tail Gate, RH |
| 66120H | Hinge Assy, Tail Gate, LH |
| 69430E | Striker Assy, Back Door Lock |
| 69450E | Striker Assy, Back Door Lock, RH |
| 69460C | Striker Assy, Back Door Lock, LH |
| 70115B | Cover Set, Seat |
| 73223F | Cover, Wheel Chair Set Belt Retractor, RH |

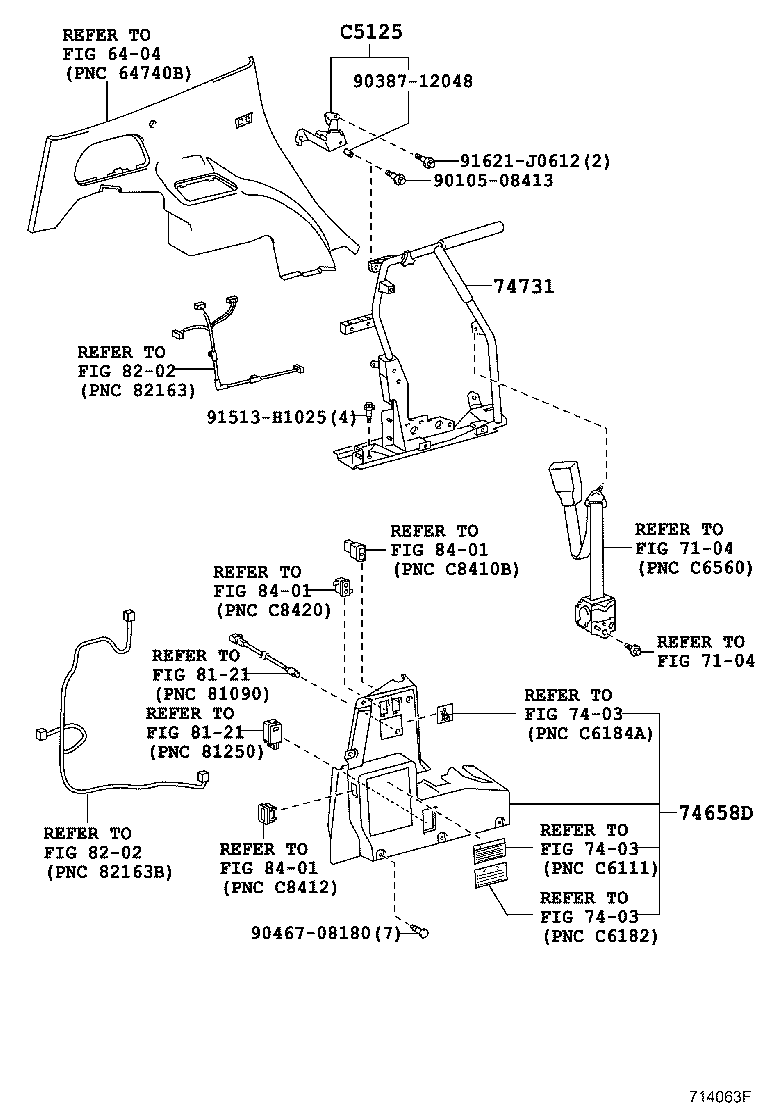

| 74658D | Cover, Hand Rail |
| 74731 | Pipe, Hand Grip, NO.1 |
| 79916A | Bracket, Seat Leg, NO.2 |
| C2249A | Protector, Rear Step |
| C3341 | Support, Slide Floor Panel, NO.1 |
| C3342 | Support, Slide Floor Panel, NO.2 |
| C5125 | Bracket, Roof Side Assist Grip, Upr |
| C6500 | Wheel Chair Assy |
| C6510A | Holder Assy, Wheel Chair |
| C7604 | Cushion Set, Seat Flat |
| C9040 | Slope Assy, Rear Gate |
| C9201A | Handle Sub-assy, Tail Gate |
| C9256 | Cover, Tail Gate Lock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
