Toyota Ractis
2010-11 → 2016-07 · chassis NCP12#,NSP12# · catalogue 114130 · Japan
Supported model
Data version 2017-01

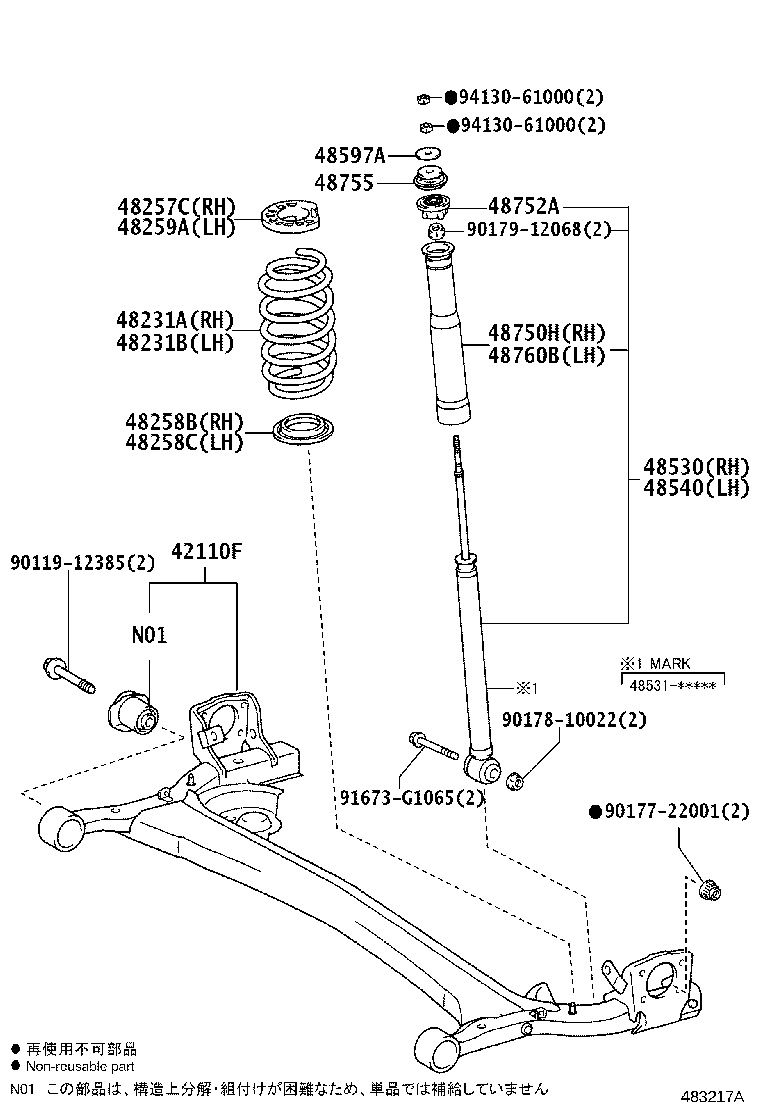

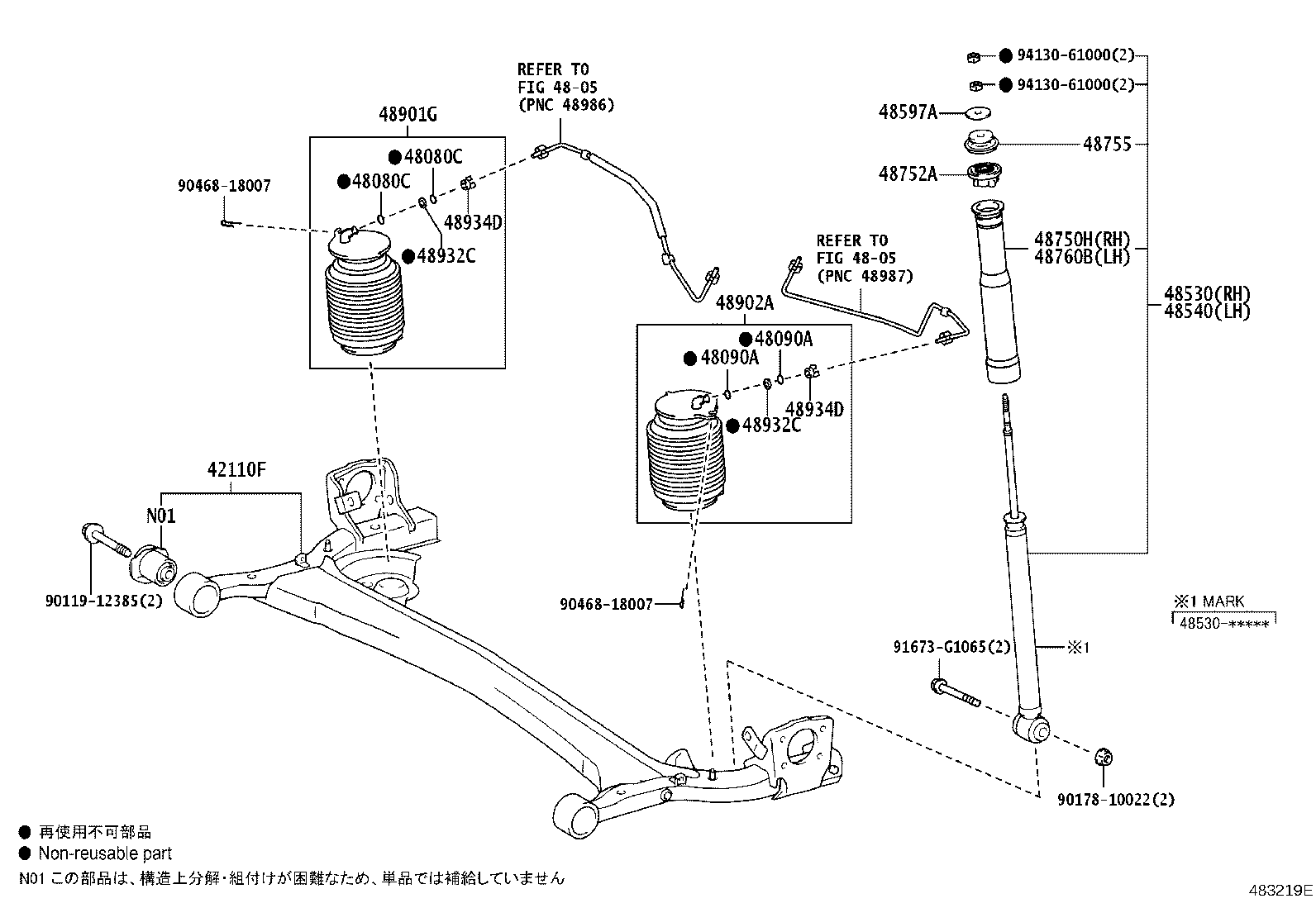

Rear Spring & Shock Absorber
20 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 42110F | Beam Assy, Rear Axle |
| 48080C | Ring, O(FOR REAR PNEUMATIC CYLINDER RH) |
| 48090A | Ring, O(FOR REAR PNEUMATIC CYLINDER LH) |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48258B | Insulator, Rear Coil Spring, Lower RH |
| 48258C | Insulator, Rear Coil Spring, Lower LH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48597A | Retainer, Rear Shock Absorber Cushion |
| 48750H | Support Assy, Rear Suspension, RH |
| 48752A | Stopper, Rear Suspension Support |
| 48755 | Support, Rear Suspension |
| 48760B | Support Assy Rear Suspension, LH |
| 48901G | Cylinder Sub-assy, Pneumatic, RH W/Protector |
| 48902A | Cylinder Sub-assy, Pneumatic, LH W/Protector |
| 48932C | Plate, Height Control Tube |
| 48934D | Connector, Height Control Tube |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
