Toyota Ractis
2010-11 → 2016-07 · chassis NCP12#,NSP12# · catalogue 114130 · Japan
Supported model
Data version 2017-01
Slope & Power Lift
62 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 38110E | Winch Assy, W/Base |
| 44134 | Bar, Torsion |
| 51971 | Pipe, Spare Wheel Carrier Base |
| 58415H | Board, Rear Floor, NO.1 |
| 58415K | Clip, Rear Floor Board |
| 58517K | Mat, Guard |
| 62371D | Catch, Lock |

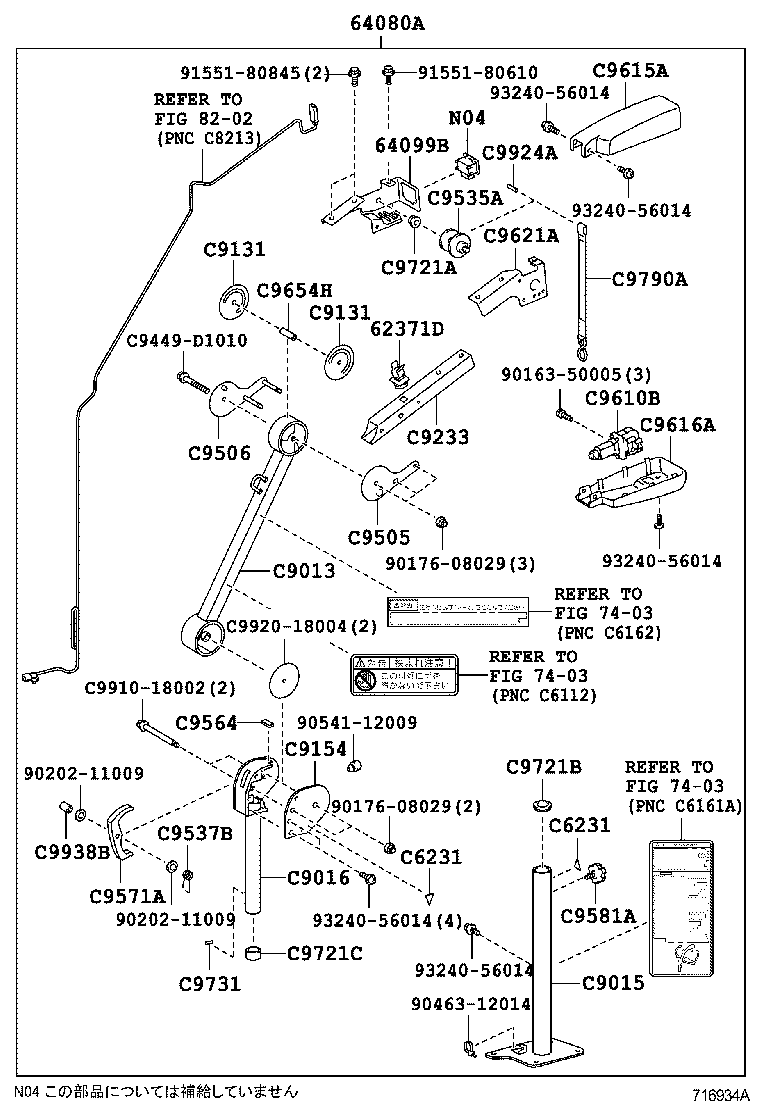

| 64080A | Arm Assy, Power Lift |
| 64099B | Base Sub-assy, Power Lift Arm Guide |
| 65061A | Panel Sub-assy, Tail Gate |
| 65245A | Bracket, Torsion Bar Guide |
| 65334 | Frame, Floor Side, LH |
| 65660B | Weatherstrip Assy, Tail Gate, RH |
| 65758C | Seal, Tail Gate, Lower |
| 65780B | Lock Assy, Tail Gate, RH |
| 65780C | Lock Assy, Tail Gate, LH |
| 66110J | Hinge Assy, Tail Gate, RH |
| 66120H | Hinge Assy, Tail Gate, LH |
| 69450E | Striker Assy, Back Door Lock, RH |
| 69460C | Striker Assy, Back Door Lock, LH |
| 74606B | Bar Sub-assy, Hand Rail |
| 74731 | Pipe, Hand Grip, NO.1 |
| 79916A | Bracket, Seat Leg, NO.2 |
| C2249A | Protector, Rear Step |
| C3341 | Support, Slide Floor Panel, NO.1 |
| C3342 | Support, Slide Floor Panel, NO.2 |
| C5125 | Bracket, Roof Side Assist Grip, Upr |
| C6231 | Mark, Side |

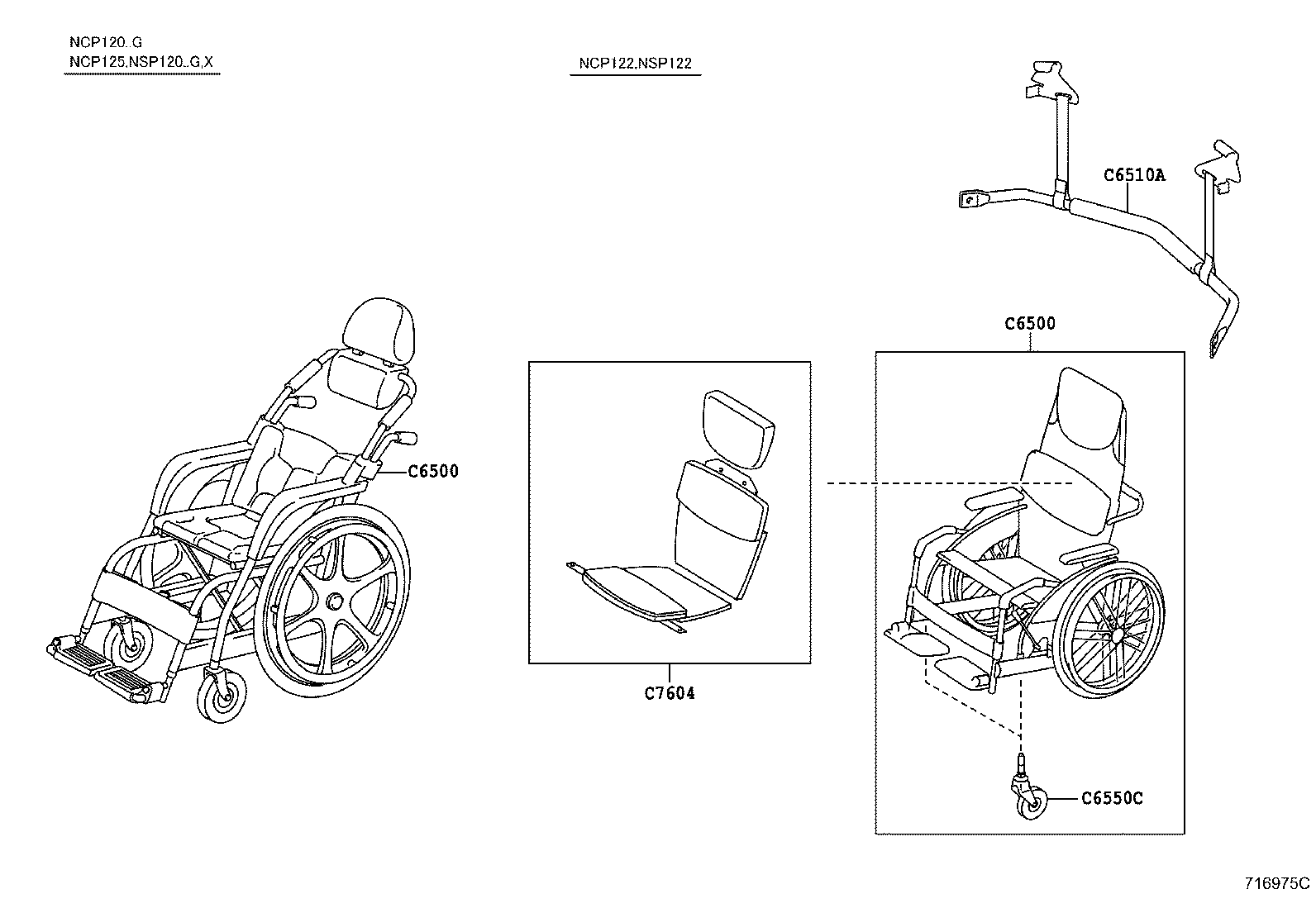

| C6500 | Wheel Chair Assy |
| C6510A | Holder Assy, Wheel Chair |
| C6550C | Wheel Assy, Welcab Wheel Chair, Front |
| C6550D | Belt Assy, Wheel Chair Set, NO.1 |
| C7604 | Cushion Set, Seat Flat |
| C9013 | Arm Sub-assy, Power Lift, NO.1 |
| C9015 | Post Sub-assy, Power Lift |
| C9016 | Post Sub-assy, Power Lift, Inner |

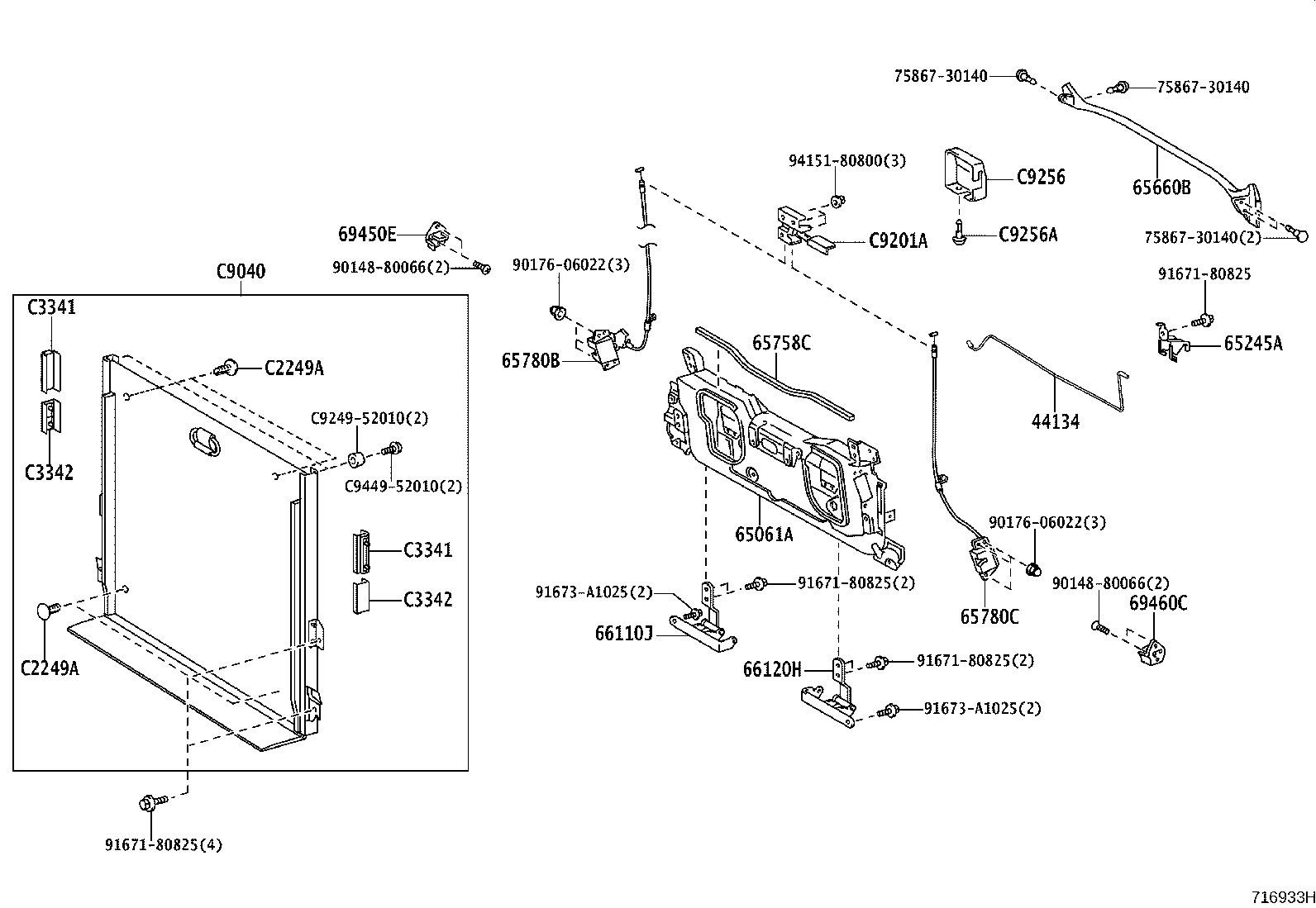

| C9040 | Slope Assy, Rear Gate |
| C9131 | Plate, Chair Lift Arm |
| C9154 | Support, Power Lift Arm Hinge |
| C9201A | Handle Sub-assy, Tail Gate |
| C9233 | Arm, Power Lift |
| C9256 | Cover, Tail Gate Lock |
| C9256A | Clip, Tail Gate Lock Cover |
| C9505 | Support Sub-assy, Return Spring Pipe, RH |
| C9506 | Support Sub-assy, Return Spring Pipe, LH |
| C9535A | Pulley, Power Lift |
| C9537B | Spring, Power Lift Return |
| C9564 | Protector, Power Lift Cylinder Cover |
| C9571A | Lever, Power Lift Arm Lock |
| C9581A | Handle, Power Lift Lock |
| C9610B | Motor Assy, Power Lift |
| C9615A | Cover, Power Lift Motor, NO.1 |
| C9616A | Cover, Power Lift Motor, NO.2 |
| C9621A | Base, Power Lift Motor |
| C9654H | Collar, Power Lift Cylinder |
| C9721A | Bearing, NO.2 Winch, NO.1 |
| C9721B | Bearing, NO.2 Winch, NO.2 |
| C9721C | Bearing, NO.2 Winch, NO.3 |
| C9731 | Pin, Winch Roller, NO.1 |
| C9790A | Belt Assy, Winch |
| C9924A | Pin |
| C9938B | Collar |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
