Toyota BB
2006-01 → 2016-07 · chassis QNC2# · catalogue 115120 · Japan
Supported model
Data version 2017-01

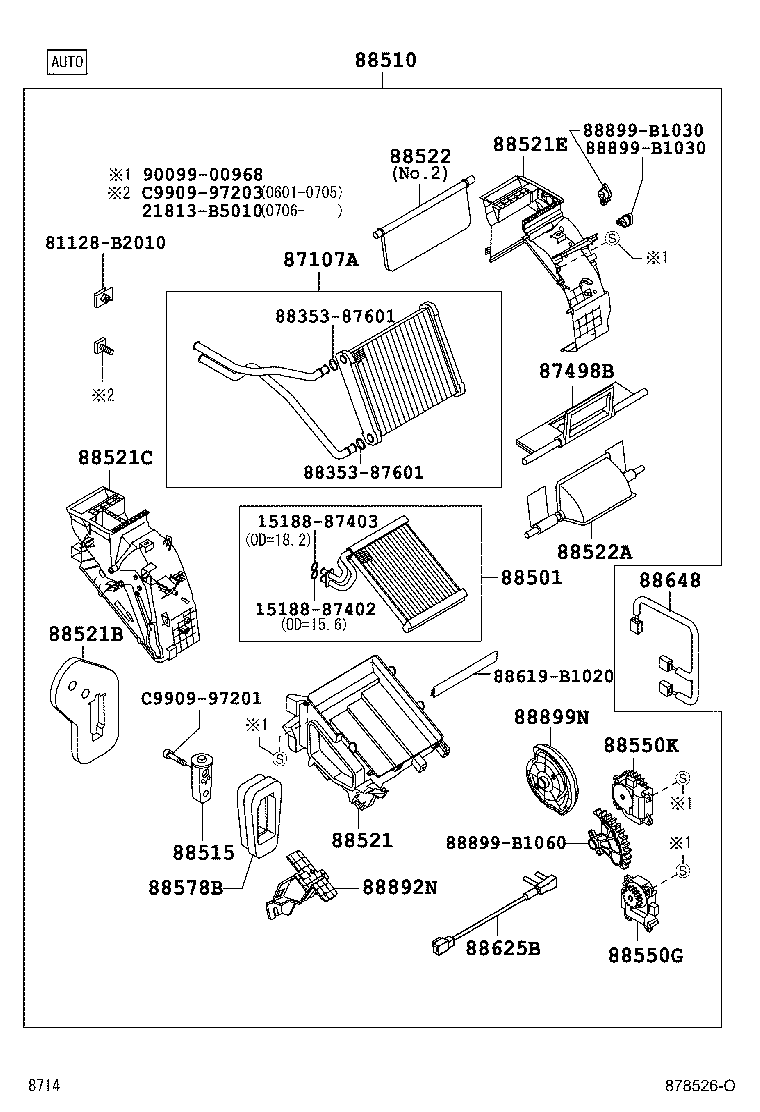

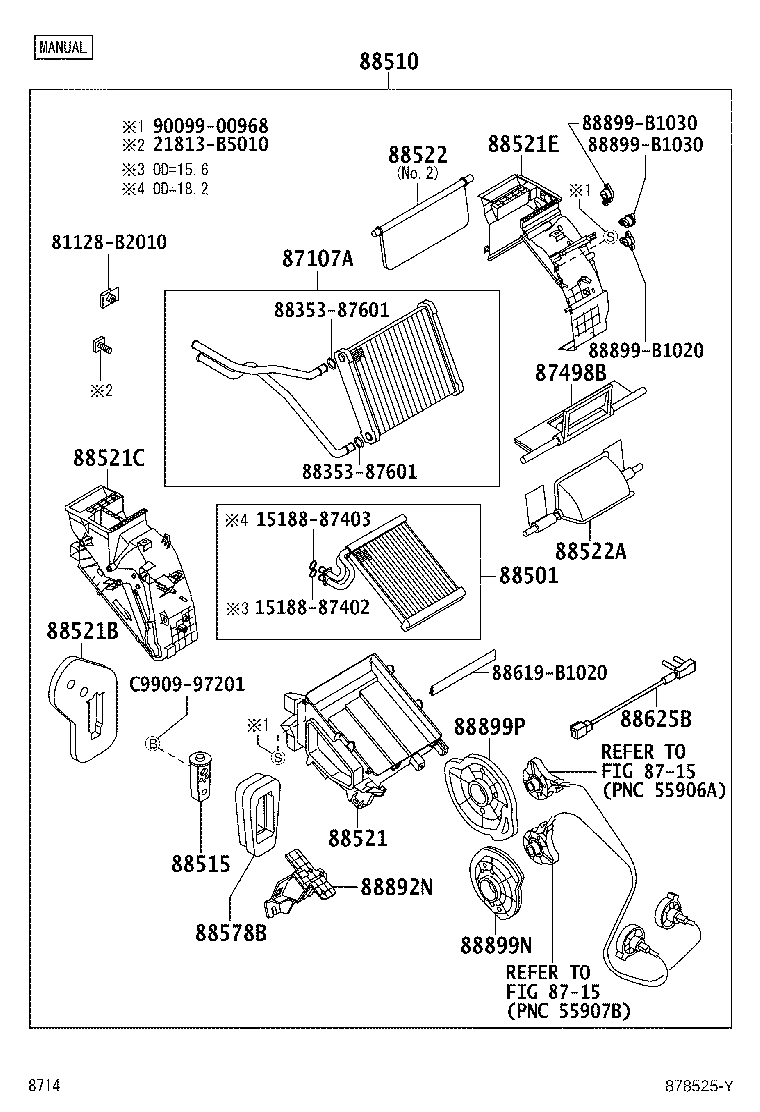

Heating & Air Conditioning - Cooler Unit
37 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 87030 | Blower Assy, Air Conditioner |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87138C | Resistor, Blower |
| 87139D | Element, Air Refiner |
| 87211K | Duct, Air |
| 87211S | Duct, Air |
| 87220B | Duct Assy, Air |
| 87301A | Case Sub-assy, Heater |
| 87311 | Case, Heater, NO.1 |
| 87312A | Case, Heater,NO.2 |
| 87498B | Door, Heater |
| 87529 | Plate, Air Filter Caution |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88504A | Case Sub-assy, Blower |
| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88521 | Case, Cooler Unit |
| 88521B | Packing (FOR COOLER UNIT CASE) |
| 88521C | Case, Cooling Unit |
| 88521E | Case Sub-assy, Cooling Unit |
| 88522 | Door, Cooling Unit |
| 88522A | Door, Cooling Unit NO.2 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88540 | Blower Assy, Cooler |
| 88548B | Case, Air Filter |
| 88550B | Motor Assy, Blower |
| 88550G | Motor Assy, Blower, Rear |
| 88550K | Motor Assy, Cooling Fan |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88625B | Thermistor, Cooler NO.3 |
| 88648 | Wiring, Cooler, NO.1 |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88892N | Cover, Cooler, NO.2 |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88899N | Plate, Cover |
| 88899P | Plate, Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
