Toyota Sienta
2022-07 → present · chassis MXPC1#,MXPL1# · catalogue 119140 · Japan
Supported model
Data version 2022-07
Slope & Power Lift
112 part groups · 12 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 35551 | Lever, Parking Lock, NO.1 |
| 35582 | Lever, Parking Lock, NO.2 |
| 35584A | Lever, Parking Lock, NO.3 |
| 35591C | Lever, Toggle |
| 37541 | Retainer, Spring |
| 38110E | Winch Assy, W/Base |
| 42601K | Wheel Sub-assy, Disc |
| 48401B | Bracket Sub-assy, Spring, RH |
| 48403C | Bracket Sub-assy, Spring, LH |
| 48414E | Bracket, Spring, NO.3 |
| 48416E | Bracket, Spring, NO.4 |
| 52405C | Guard Sub-assy, Rear Bumper |
| 58349G | Protector, Footrest |
| 58416N | Bracket, Tail Gate |
| 64008 | Belt Set, Wheel Chair |

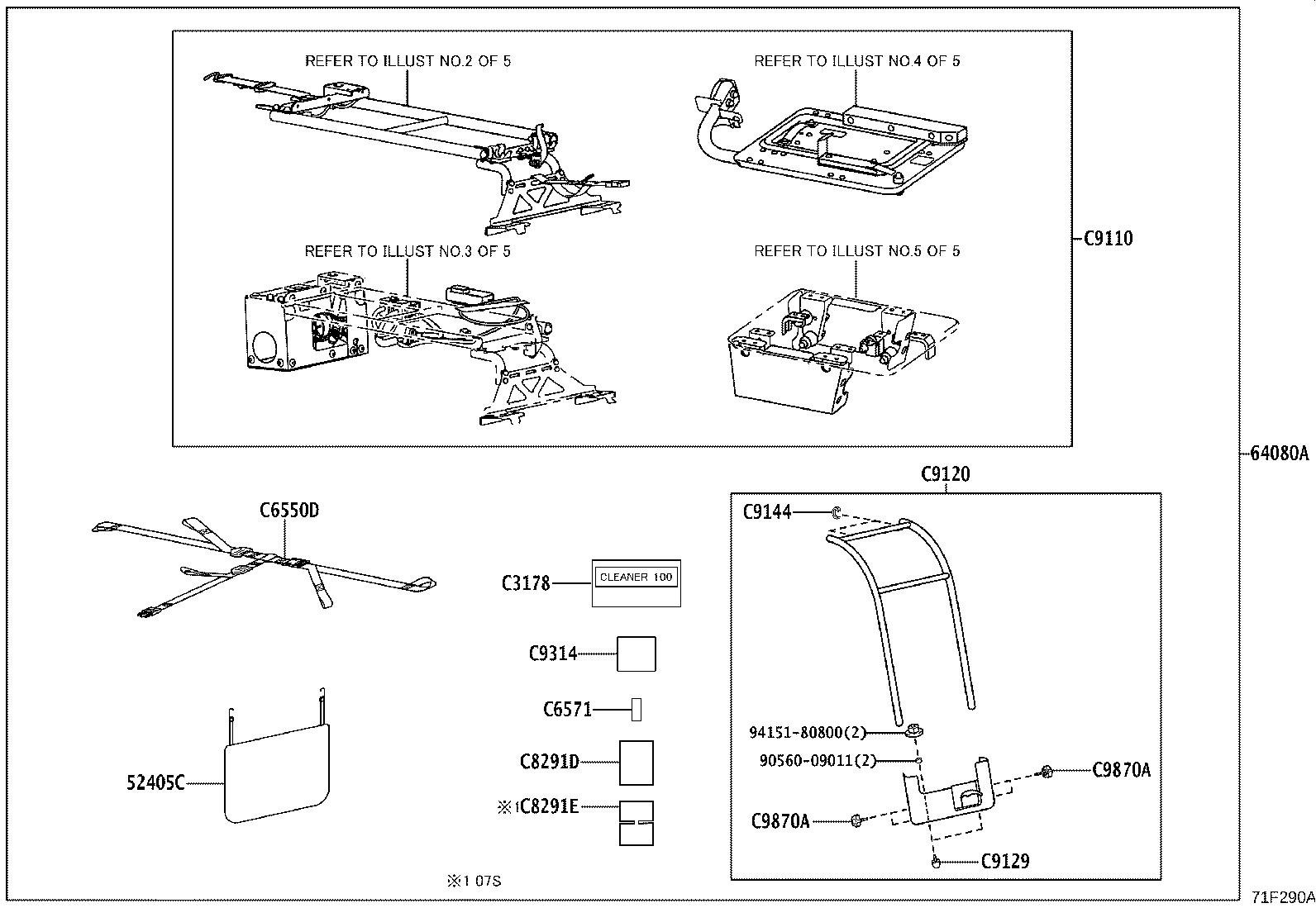

| 64080A | Arm Assy, Power Lift |
| 65604C | Link Sub-assy, Tail Gate Lock Connecting |
| 65758D | Cover, Tail Gate, Inner |
| 65780B | Lock Assy, Tail Gate, RH |
| 65780C | Lock Assy, Tail Gate, LH |
| 65798A | Lever, Tail Gate Lock Control |
| 66170C | Latch Assy, Tail Gate, RH |
| 66180C | Latch Assy, Tail Gate, LH |
| 69430E | Striker Assy, Back Door Lock |
| 72525L | Handle, Reclining Adjuster Release, RH |
| 72851 | Pad, Arm Support |
| 73223F | Cover, Wheel Chair Set Belt Retractor, RH |
| 73224A | Cover, Wheel Chair Set Belt Retractor, LH |
| 74731 | Pipe, Hand Grip, NO.1 |
| 87286D | Cable, Control |
| C1740B | Cable Assy, Brake Control, NO.1 |
| C1740C | Cable Assy, Brake Control, NO.2 |
| C2747 | Protector, Guard Frame, Lwr RH |
| C3178 | Sheet, Header Panel |
| C3341A | Slope, Side Door, NO.1 |
| C3342A | Slope, Side Door, NO.2 |
| C3593A | Silencer, Rear Floor, NO.3 |
| C4699 | Cover, Door Handle |
| C5339 | Cover, Side Gate Support |
| C5877 | Guard, Shade Panel, NO.1 |
| C5878 | Guard, Shade Panel, NO.2 |
| C6390 | Handlail Assy |

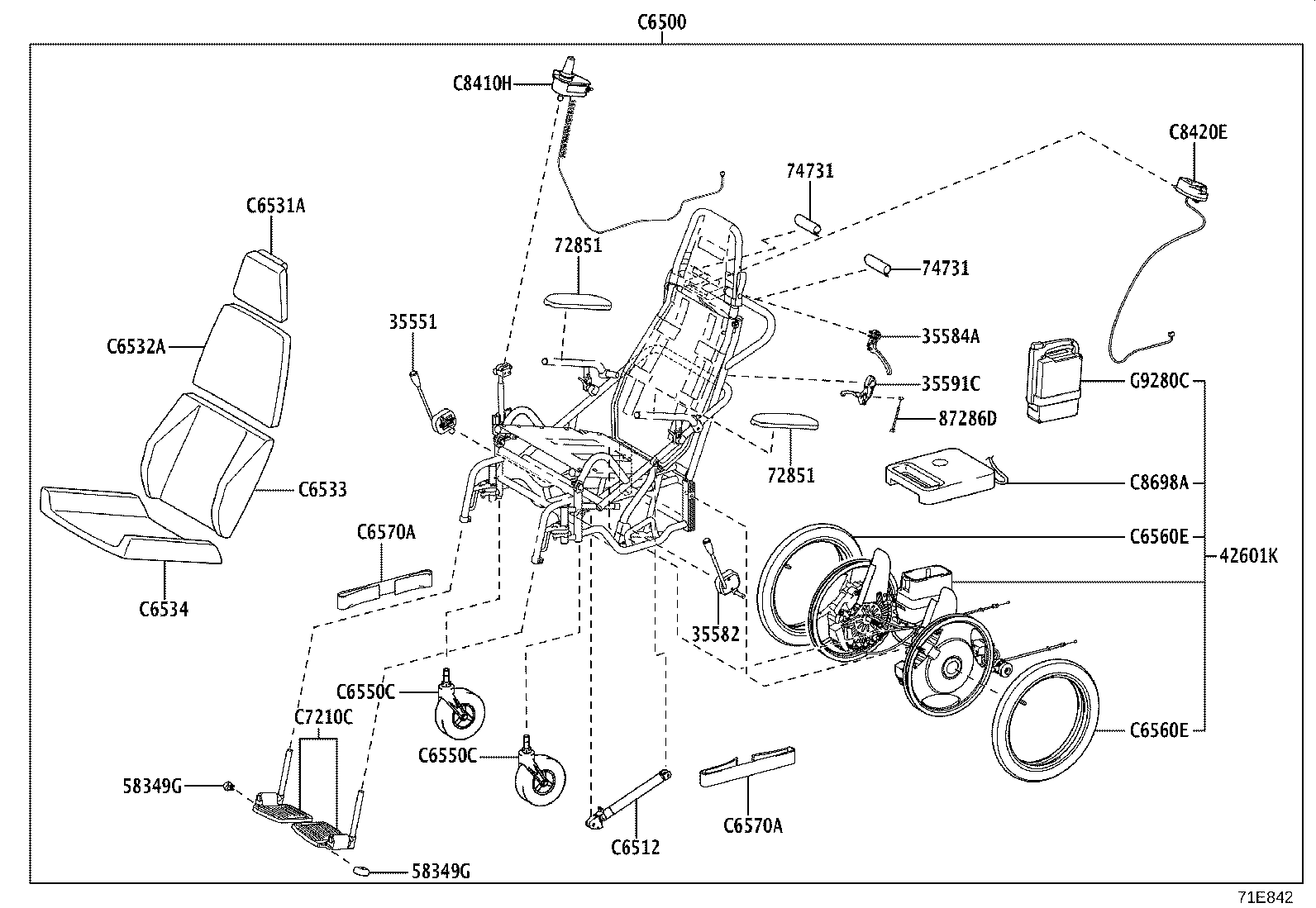

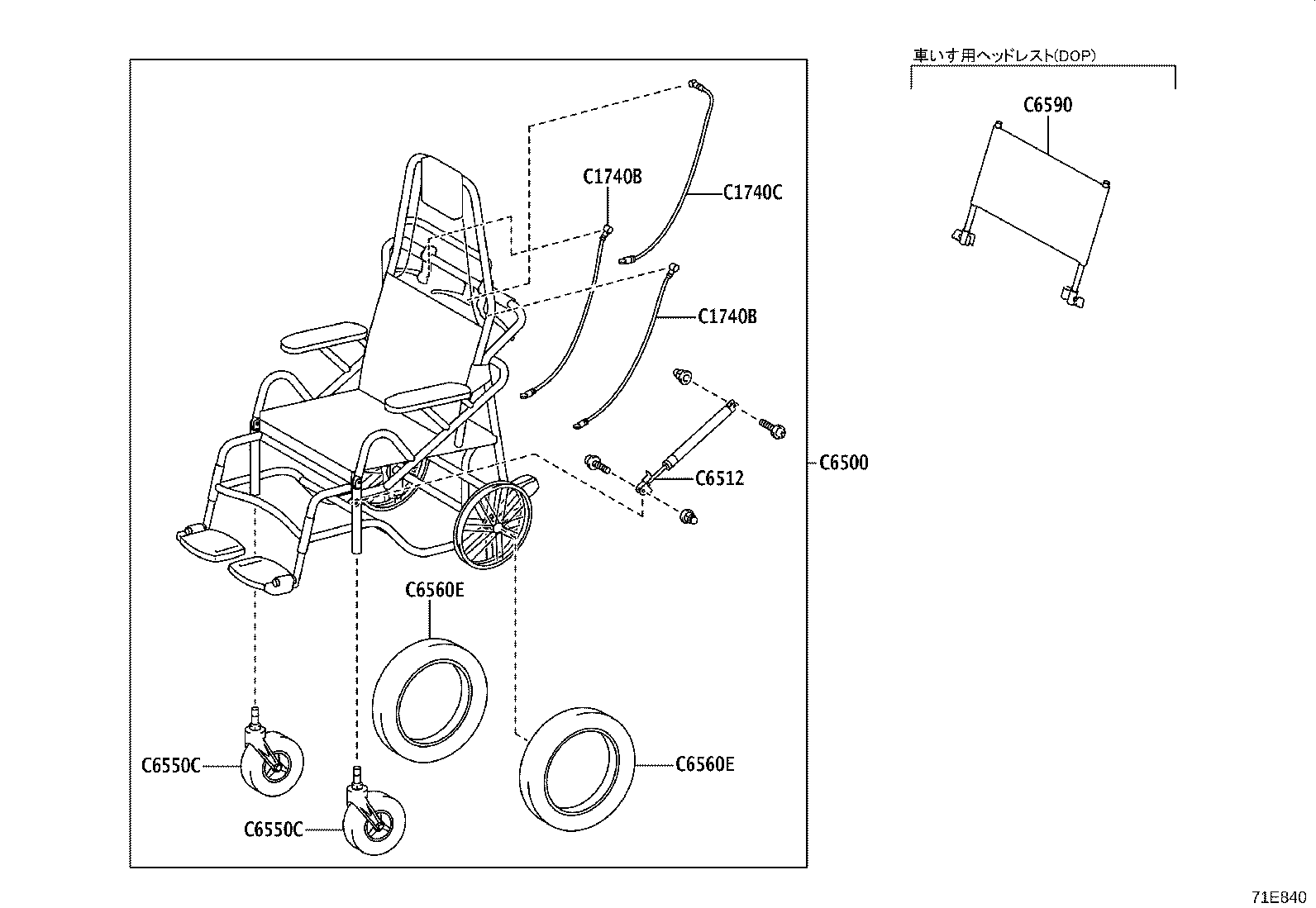

| C6500 | Wheel Chair Assy |
| C6512 | Stay, Wheel Chair Holder,Rear |
| C6517 | Belt, Package Holder, NO.1 |
| C6519A | Belt, Lashing |
| C6521 | Plate, Wheel Chair Lock Holder |
| C6521A | Plate, Wheel Chair Lock Holder, NO.2 |
| C6531A | Cushion, Headrest |
| C6532A | Cushion, Shoulder |
| C6533 | Cushion, Lumber |
| C6534 | Cushion, Wheel Chair Seat |
| C6540A | Holder Assy, Wheel Chair Set |
| C6550C | Wheel Assy, Welcab Wheel Chair, Front |
| C6550D | Belt Assy, Wheel Chair Set, NO.1 |
| C6560B | Belt Assy, Wheel Chair Set, NO.2 |
| C6560E | Wheel Assy, Welcab Wheel Chair, Rear |
| C6570A | Belt Assy, Wheel Chair Set, NO.3 |
| C6571 | Hook, Wheel Chair Belt |
| C6572 | Hook, Wheel Chair Belt, NO.2 |
| C6590 | Headrest Assy, Wheel Chair |
| C7210C | Footrest Assy, Welcab Seat |
| C8291D | Protector, Tecs Wiring Harness, NO.1 |
| C8291E | Protector, Tecs Wiring Harness, NO.2 |
| C8410H | Switch Assy, Control, NO.1 |
| C8417Q | Switch, Limit |
| C8420E | Switch Assy, Control, NO.2 |
| C8457 | Switch, Limit, NO.2 |
| C8698A | Charger, Battery |
| C9040 | Slope Assy, Rear Gate |

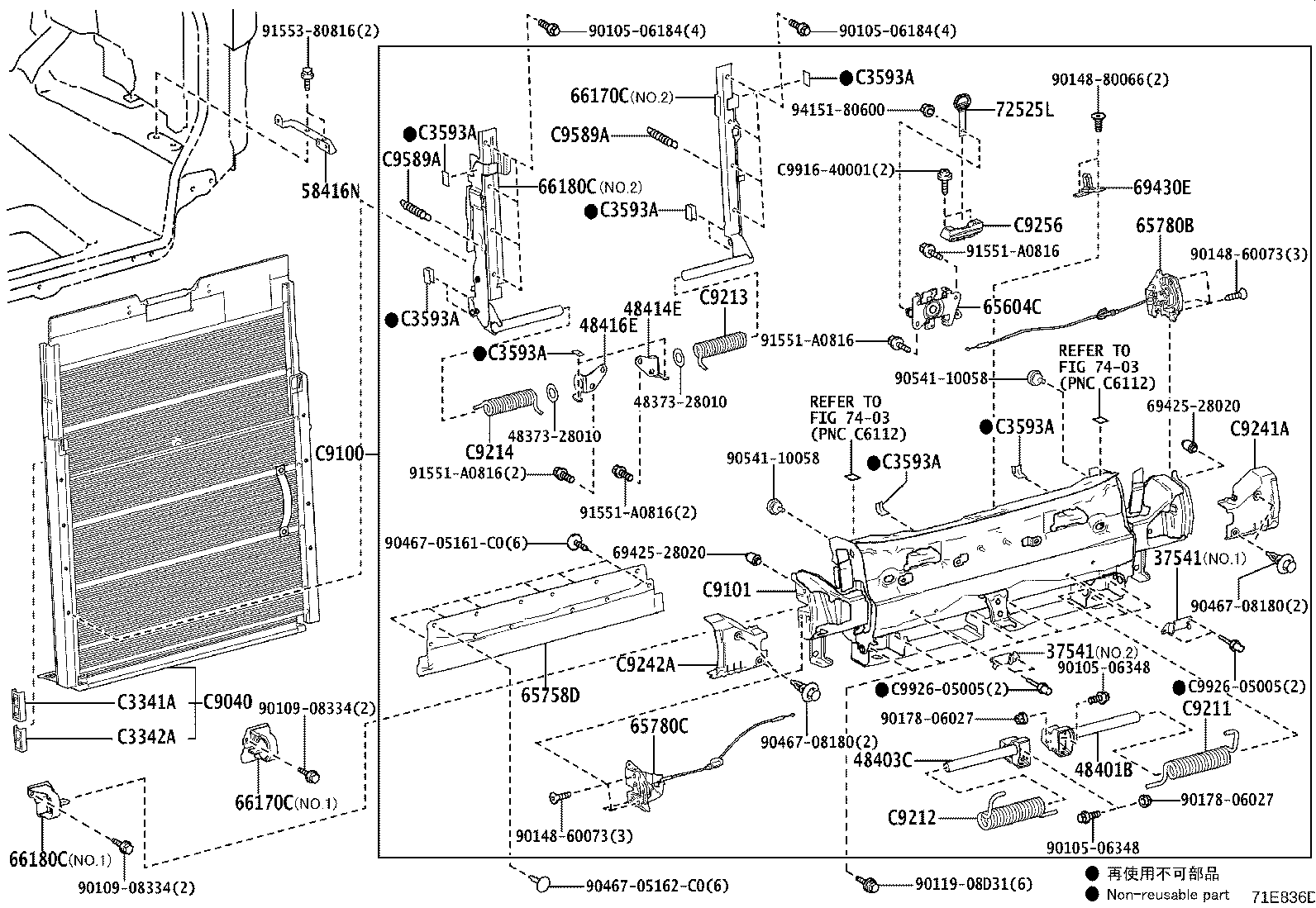

| C9100 | Gate Assy, Tail |
| C9101 | Panel Sub-assy, Tail Gate Slope |
| C9110 | Rail Assy, Power Lift Arm Guide, RH |
| C9120 | Rail Assy, Power Lift Arm Guide, LH |
| C9129 | Stopper, Power Lift Arm Guide |
| C9141 | Reinforce, Power Lift |
| C9144 | Reinforce, Power Lift Beam |
| C9153 | Stay, Tail Gate Outrigger |
| C9159 | Spacer, Lift Arm Guide Stopper |
| C9189 | Spacer, Power Lift Retainer Base |
| C9211 | Spring, Tail Gate NO.1 |
| C9212 | Spring, Tail Gate NO.2 |
| C9213 | Spring, Tail Gate NO.3 |
| C9214 | Spring, Tail Gate NO.4 |
| C9221H | Hook, Power Lift Guide |
| C9241A | Cover, Tail Gate Side, RH |
| C9242A | Cover, Tail Gate Side, LH |
| C9247 | Protector, Power Lift Link, NO.1 |
| C9249 | Cushion, Tail Gate |
| C9256 | Cover, Tail Gate Lock |
| C9295D | Cover, Power Lift Wire, NO.1 |
| C9313 | Holder, Power Lift Platform, RH |
| C9314 | Holder, Power Lift Platform, LH |
| C9535A | Pulley, Power Lift |
| C9537B | Spring, Power Lift Return |
| C9555A | Roller, Power Lift |
| C9564 | Protector, Power Lift Cylinder Cover |
| C9565A | Cover, Power Lift Cylinder, NO.1 |
| C9581B | Handle, Power Lift |
| C9589A | Spring, Platform Lock Handle |
| C9610B | Motor Assy, Power Lift |
| C9654H | Collar, Power Lift Cylinder |
| C9710 | Winch Assy, NO.1 |
| C9715B | Belt, Winch |
| C9721A | Bearing, NO.2 Winch, NO.1 |
| C9731 | Pin, Winch Roller, NO.1 |
| C9745 | Roller, Winch, NO.1 |
| C9773C | Cover, Winch Belt |
| C9870 | Handle Assy, Crane, NO.1 |
| C9870A | Handle Assy, Crane, NO.2 |
| C9938B | Collar |
| G9280C | Battery Assy, Wheel Chair |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
