Toyota Porte/Spade
2012-07 → 2020-12 · chassis NCP14#,NSP14# · catalogue 123120 · Japan
Supported model
Data version 2022-07
Slope & Power Lift
94 part groups · 11 illustrations
Part groups
| PNC | Description |
|---|---|
| 53440E | Support Assy, Power Lift Arm |
| 58517K | Mat, Guard |

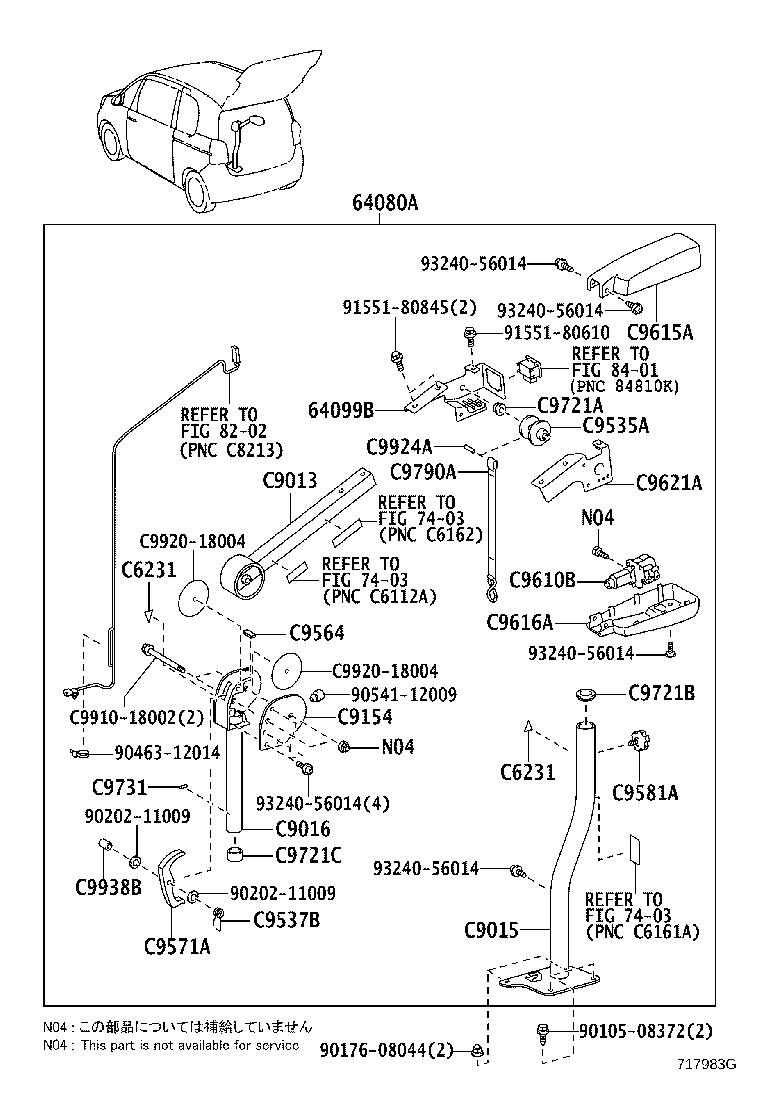

| 64080A | Arm Assy, Power Lift |
| 64099B | Base Sub-assy, Power Lift Arm Guide |
| 68961B | Bolt, Power Lift Arm, NO.1 |
| 68961K | Bolt, Power Lift Arm, NO.2 |
| C1722 | Plate, Control, Lower |
| C1752A | Plate, Control Arm, Upper |
| C1753A | Plate, Control Arm, Lower |
| C3037 | Plate Sub-assy, Chair Guide |
| C3355 | Cover, Chair Guide |
| C3355A | Clip, Chair Guide Cover |
| C3355B | Cover, Chair Guide, NO.2 |
| C3497 | Plate, Wheel Chair Lock, NO.1 |
| C3497A | Plate, Wheel Chair Lock, NO.2 |
| C3497B | Plate, Wheel Chair Lock, NO.3 |
| C3505 | Bracket Sub-assy, Tecs Mounting, NO.1 |
| C3505A | Bracket Sub-assy, Tecs Mounting, NO.2 |
| C3505B | Bracket Sub-assy, Tecs Mounting, NO.3 |
| C5398 | Spacer, Frame TO Side |
| C6231 | Mark, Side |

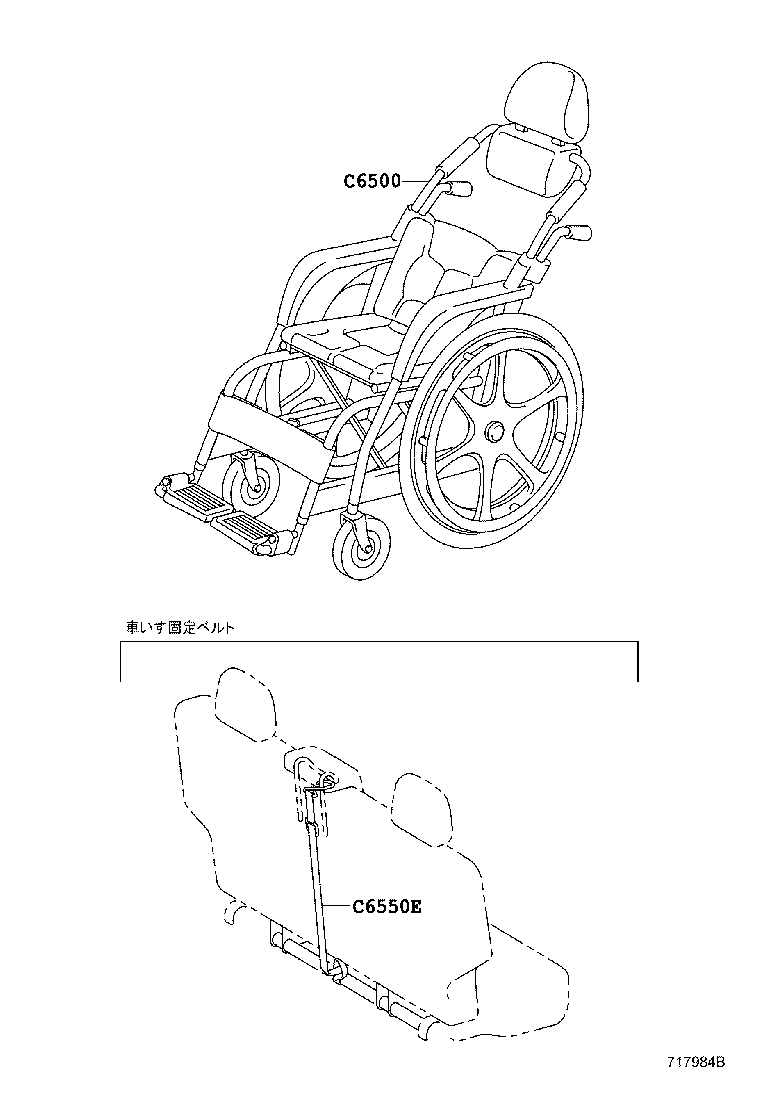

| C6500 | Wheel Chair Assy |
| C6550D | Belt Assy, Wheel Chair Set, NO.1 |
| C6550E | Belt Assy, Wheel Chair Set, NO.2 |
| C6560B | Belt Assy, Wheel Chair Set, NO.2 |
| C6570 | Belt Assy, Wheel Chair Set, NO.1 |
| C7245 | Clip, Welcab Seat Track Handle |
| C8000A | Battery |
| C8418 | Plate, Limit Switch |
| C8418B | Plate, Limit Switch, NO.2 |
| C9011 | Plate Sub-assy, Power Lift Column |
| C9011A | Clip, Power Lift Column Plate |
| C9013 | Arm Sub-assy, Power Lift, NO.1 |
| C9013A | Arm Sub-assy, Power Lift, NO.2 |
| C9015 | Post Sub-assy, Power Lift |
| C9016 | Post Sub-assy, Power Lift, Inner |
| C9055G | Cover Sub-assy, Power Lift, NO.1 |
| C9064 | Base Sub-assy, Power Lift Motor |
| C9104 | Cover Sub-assy, Power Lift Beam |
| C9107 | Base Sub-assy, Power Lift TO Floor |
| C9121A | Base, Power Lift Column |
| C9154 | Support, Power Lift Arm Hinge |
| C9159 | Spacer, Lift Arm Guide Stopper |
| C9203 | Link Sub-assy, Power Lift Arm, NO.1 RH |
| C9203B | Link Sub-assy, Power Lift Arm, NO.2 |
| C9204 | Link Sub-assy, Power Lift Arm, NO.1 LH |
| C9211A | Guide, Power Lift |
| C9235A | Stop, Power Lift Arm |
| C9239A | Spacer, Lift Arm Link |
| C9247 | Protector, Power Lift Link, NO.1 |
| C9247A | Protector, Power Lift Link, NO.2 |
| C9277A | Bracket, Lift Control Switch |
| C9295D | Cover, Power Lift Wire, NO.1 |
| C9305A | Frame Sub-assy, Power Lift Platform |
| C9381 | Protector, Platform, A |
| C9382 | Protector, Platform, B |
| C9391 | Plate, Platform |
| C9515 | Bracket, Power Lift Cable, NO.1 |
| C9535A | Pulley, Power Lift |
| C9535C | Roller, Lift Arm Guide |
| C9537B | Spring, Power Lift Return |
| C9555A | Roller, Power Lift |
| C9561 | Stop, Cylinder |
| C9564 | Protector, Power Lift Cylinder Cover |
| C9567 | Bracket, Power Lift Cover, NO.1 |
| C9567A | Bracket, Power Lift Cover, NO.2 |
| C9571A | Lever, Power Lift Arm Lock |
| C9581A | Handle, Power Lift Lock |
| C9581B | Handle, Power Lift |
| C9603 | Gear Sub-assy, Power Lift |
| C9604A | Bracket Sub-assy, Power Lift Motor |
| C9610B | Motor Assy, Power Lift |
| C9615A | Cover, Power Lift Motor, NO.1 |
| C9616A | Cover, Power Lift Motor, NO.2 |
| C9621A | Base, Power Lift Motor |
| C9654H | Collar, Power Lift Cylinder |
| C9654J | Collar, Power Lift Cylinder, NO.2 |
| C9654K | Collar, Power Lift Cylinder, NO.3 |
| C9654L | Collar, Power Lift Cylinder, NO.4 |
| C9715B | Belt, Winch |
| C9721A | Bearing, NO.2 Winch, NO.1 |
| C9721B | Bearing, NO.2 Winch, NO.2 |
| C9721C | Bearing, NO.2 Winch, NO.3 |
| C9721D | Bearing, NO.2 Winch, NO.4 |
| C9731 | Pin, Winch Roller, NO.1 |
| C9732 | Pin, Winch Roller, NO.2 |
| C9733 | Pin, Winch Roller, NO.3 |
| C9734 | Pin, Winch Roller, NO.4 |
| C9736 | Pin, Winch Roller, NO.5 |
| C9737 | Pin, Winch Roller, NO.6 |
| C9773A | Cover, Winch Wire |
| C9790A | Belt Assy, Winch |
| C9924A | Pin |
| C9938B | Collar |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
