Toyota Tank/Roomy
2016-11 → present · chassis M900A,M910A · catalogue 124110 · Japan
Supported model
Data version 2020-09
Transaxle Assy(CVT)
60 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 12282G | Hanger, Transaxle |

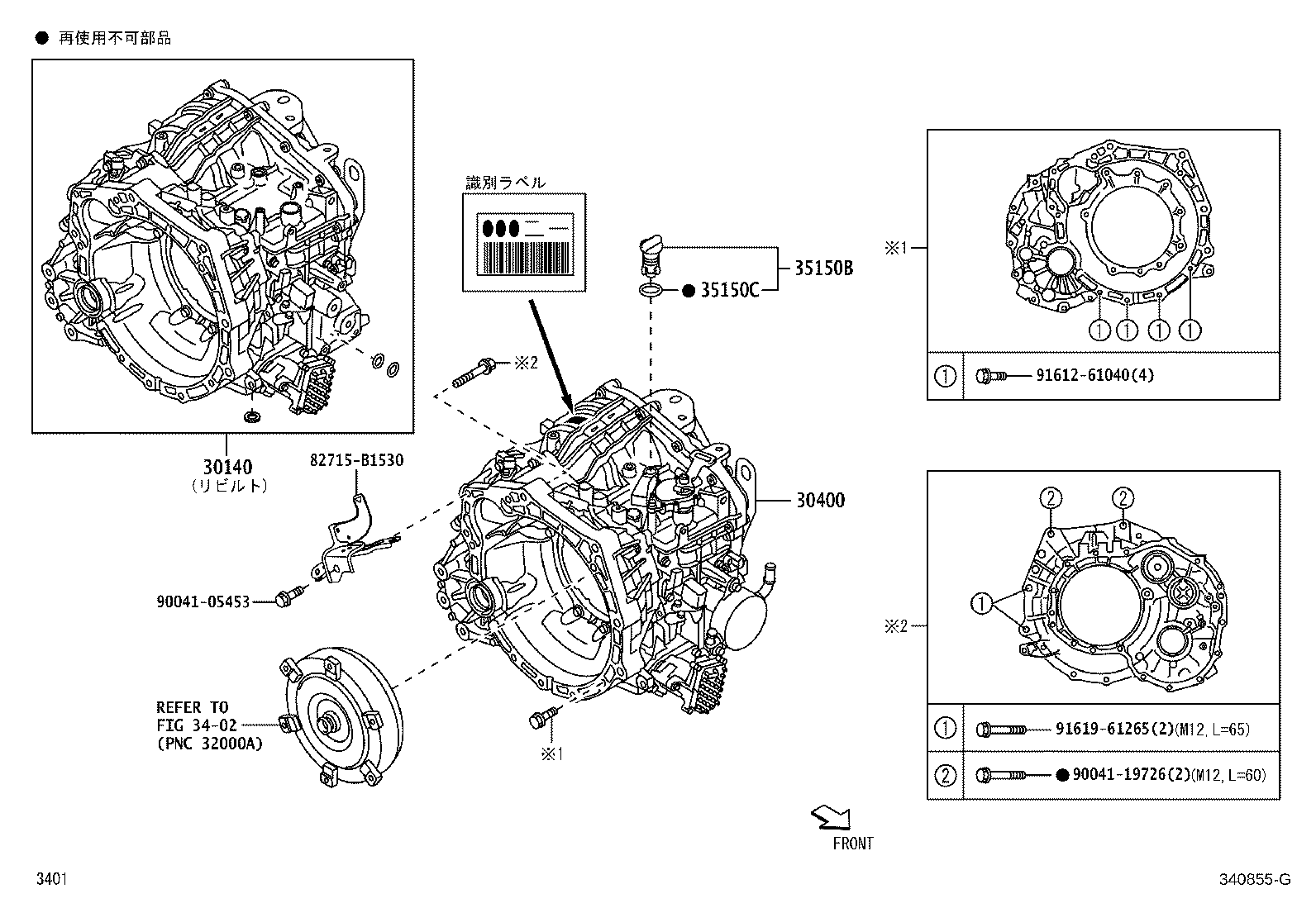

| 30140 | Transaxle Assy, Cvt, Rebuilt(W/O TORQUE CONVERTER) |
| 30400 | Transaxle Assy, Continuously Variable |
| 30400B | Seal, Type T Oil, NO.1(FOR CVT) |
| 30400C | Seal, Type T Oil, NO.2(FOR CVT) |
| 30400E | Seal, Type T Oil(FOR CVT OIL PUMP) |
| 30400G | Bearing, Thrust Needle Roller |
| 30400H | Bearing, Thrust Needle Roller |
| 30400N | Plug, Refill(CVT) |
| 30400P | Gasket, Refill Plug(CVT) |
| 33493D | Ring, O (FOR TRANSMISSION OIL COOLER) |
| 35012B | Hose Sub-assy, Transmission Breather |
| 35013C | Tube Sub-assy, Transmission Oil Filler |
| 35013D | Ring, O(FOR TRANSMISSION OIL FILLER TUBE) |
| 35075D | Gear Sub-assy, Front Planetary Ring |
| 35103A | Gage Sub-assy, Transmission Oil Level |

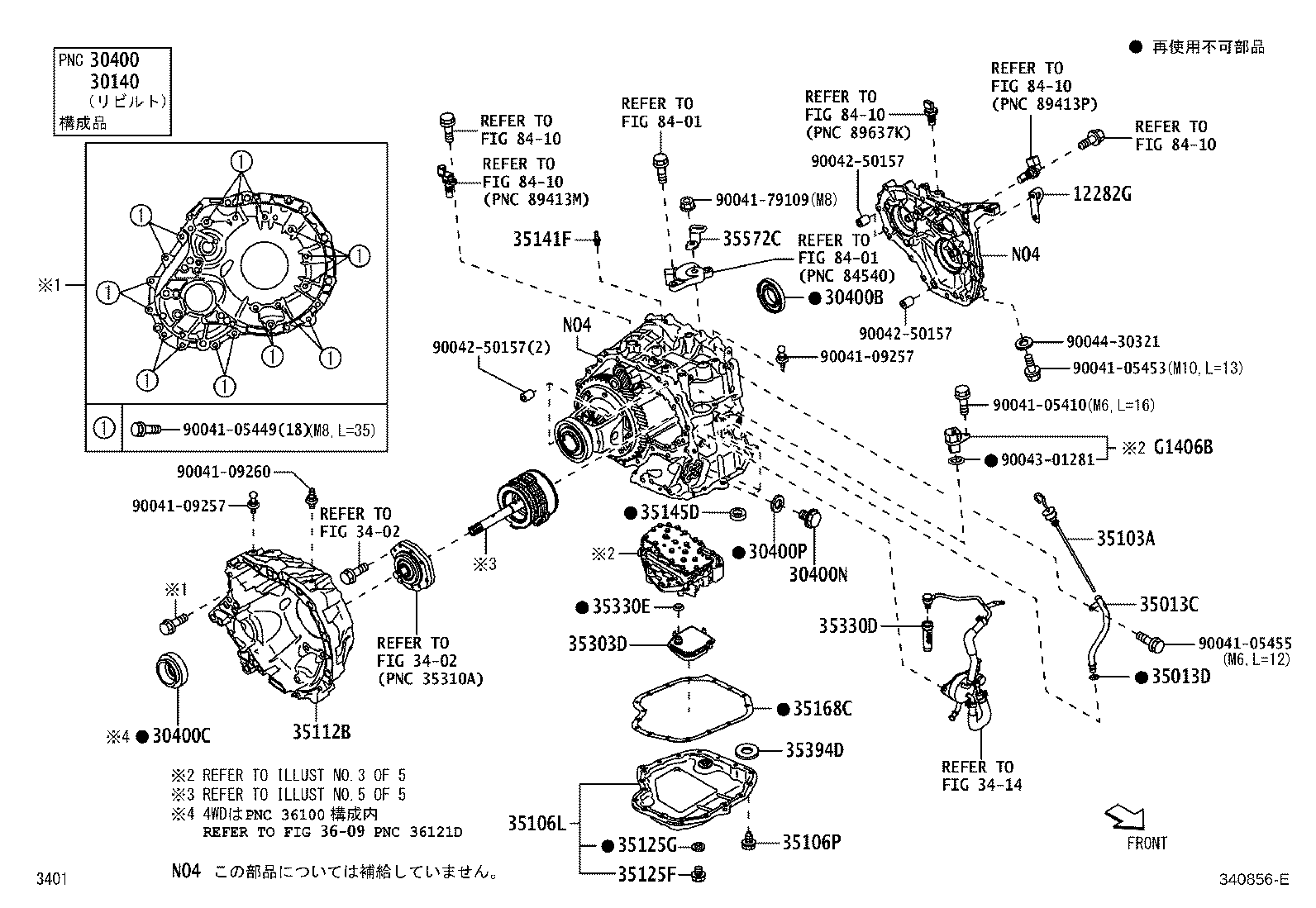

| 35106L | Pan Sub-assy, Transaxle Oil(CVT) |
| 35106P | Bolt(FOR TRANSAXLE OIL PAN) |
| 35112B | Case, Torque Converter & Diffrential |
| 35125E | Tube, Overflow(CVT) |
| 35125F | Plug, Overflow(CVT) |
| 35125G | Gasket, Overflow Plug(CVT) |
| 35133 | Plug, Transmission Oil Filler |
| 35133A | Ring, O (FOR TRANSMISSION OIL FILLER PLUG) |
| 35141D | Hose(FOR BREATHER PLUG) |
| 35141E | Ring, O(FOR BREATHER PLUG) |
| 35141F | Plug, Breather, NO.1(CVT) |
| 35145D | Gasket, Transaxle Case |
| 35150B | Plug Assy, Transmission Case |
| 35150C | Ring, O (FOR TRANSMISSION CASE PLUG) |
| 35151K | Cover, Automatic Transmission Case |
| 35151L | Cover, Automatic Transmission Case |
| 35168C | Gasket, Transaxle Oil Pan(CVT) |
| 35198F | Bracket, Wire Harness Clamp |
| 35206D | Valve Sub-assy, Check, NO.1 |
| 35206E | Ring, O(FOR CHECK VALVE SUB-ASSY NO.1) |
| 35240C | Solenoid Assy, Transmission 3Way, NO.1 |
| 35260A | Solenoid Assy, Transmission 3Way, NO.4 |

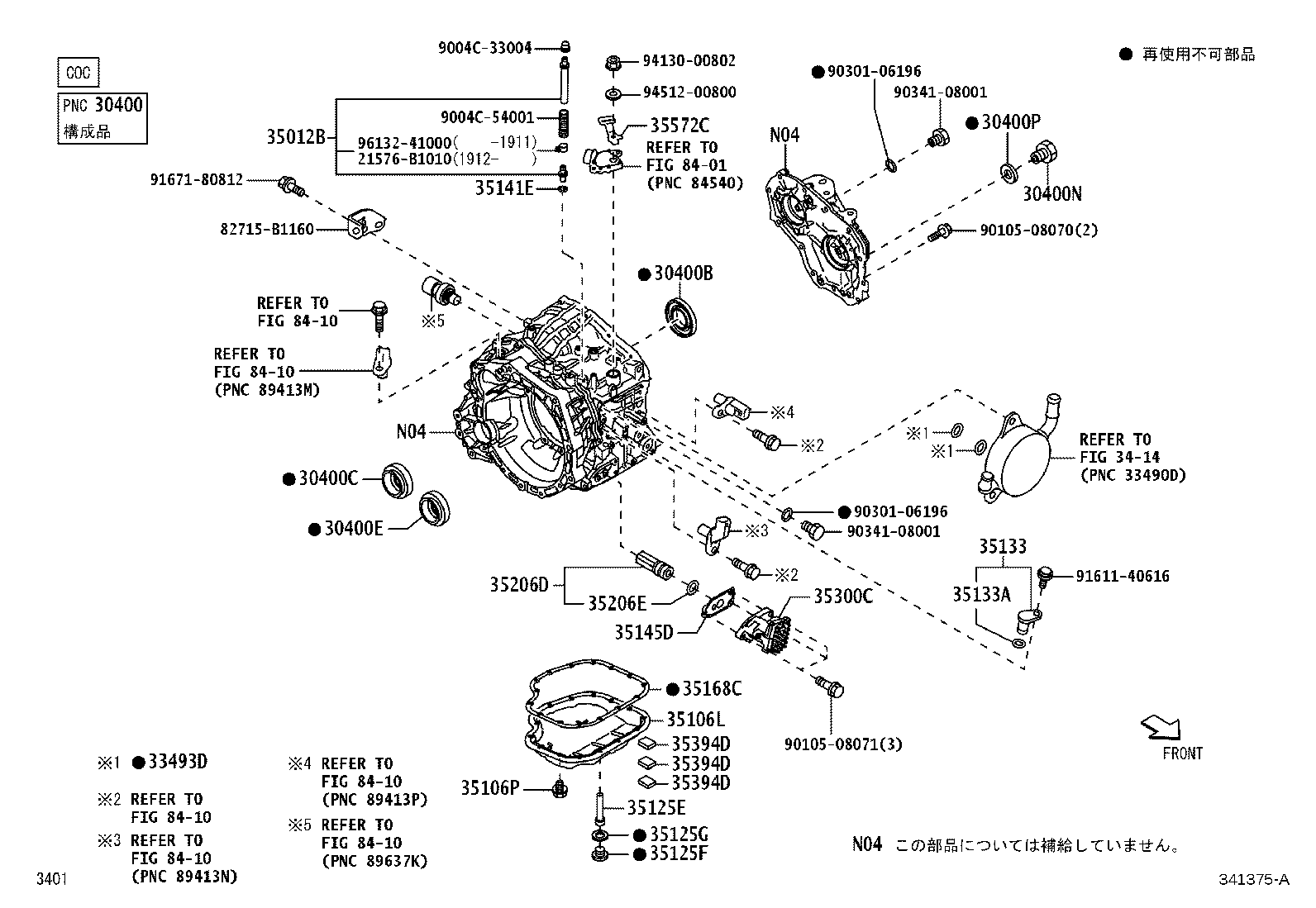

| 35300C | Pump Assy, Oil W/Motor |
| 35303D | Strainer Sub-assy, Oil |
| 35330D | Strainer Assy, Oil |
| 35330E | Ring, O (FOR OIL STRAINER) |
| 35394D | Magnet, Oil Cleaner(CVT) |

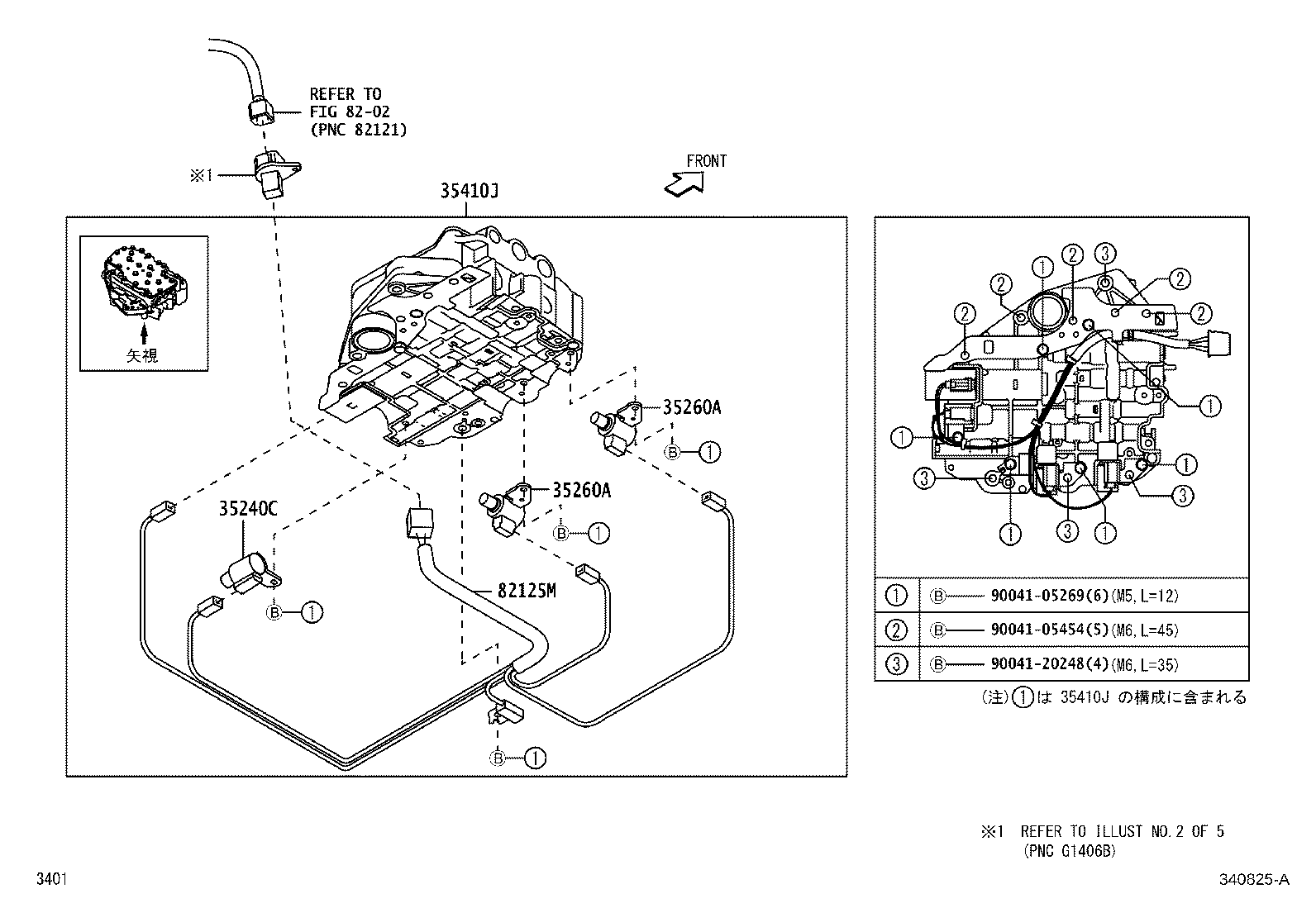

| 35410J | Body Assy, Transmission Valve |
| 35572C | Lever, Transmission Control Shaft |

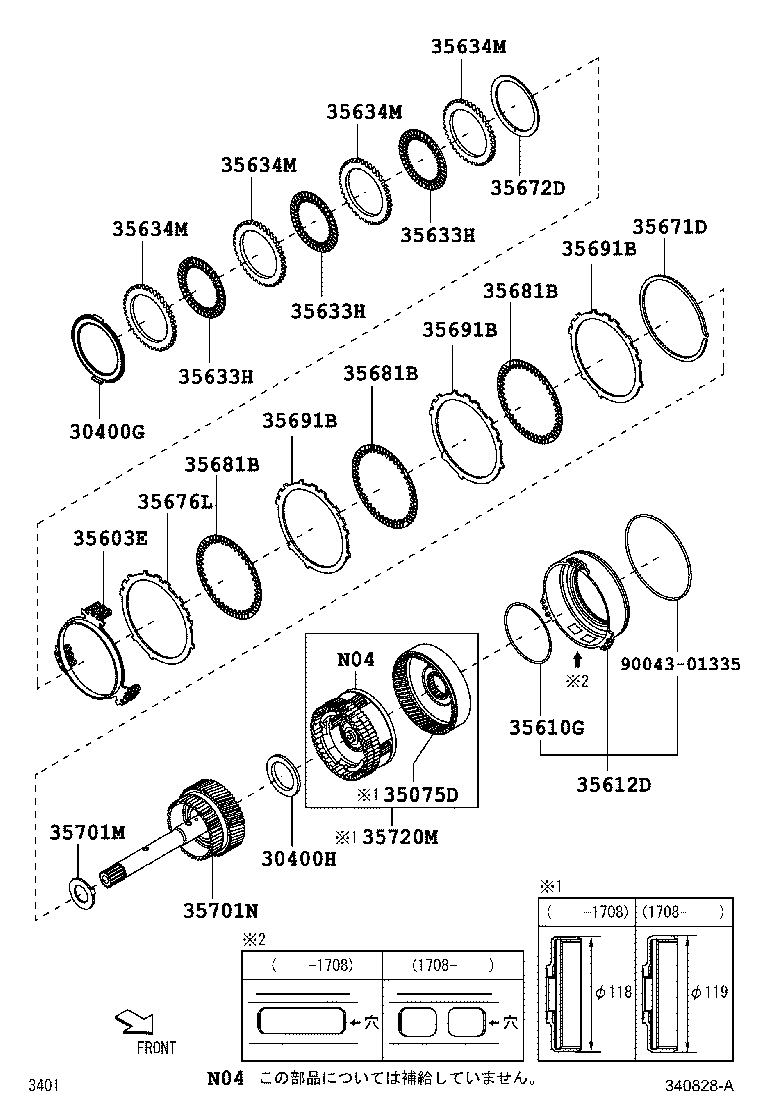

| 35603E | Spring Sub-assy, Forward Clutch Return |
| 35610G | Ring, O (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35612D | Piston, Forward Clutch |
| 35633H | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35634M | Plate, Clutch, NO.1(FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35671D | Plate, Brake Cushion |
| 35672D | Plate, Clutch Cushion |
| 35676L | Flange, Brake |
| 35681B | Disc, Brake, NO.1 |
| 35691B | Plate, Brake, NO.1 |
| 35701M | Bearing, Thrust Needle Roller (FOR INPUT SHAFT) |
| 35701N | Shaft Sub-assy, Input |
| 35720M | Gear Assy, Planetary |
| 82125M | Wire, Transmission |
| G1406B | Connector Sub-assy, Trans Solenoid |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
