Toyota Sprinter Carib
1982-08 → 1988-01 · chassis AL25 · catalogue 134120 · Japan
Discontinued model
Data version 1988-05

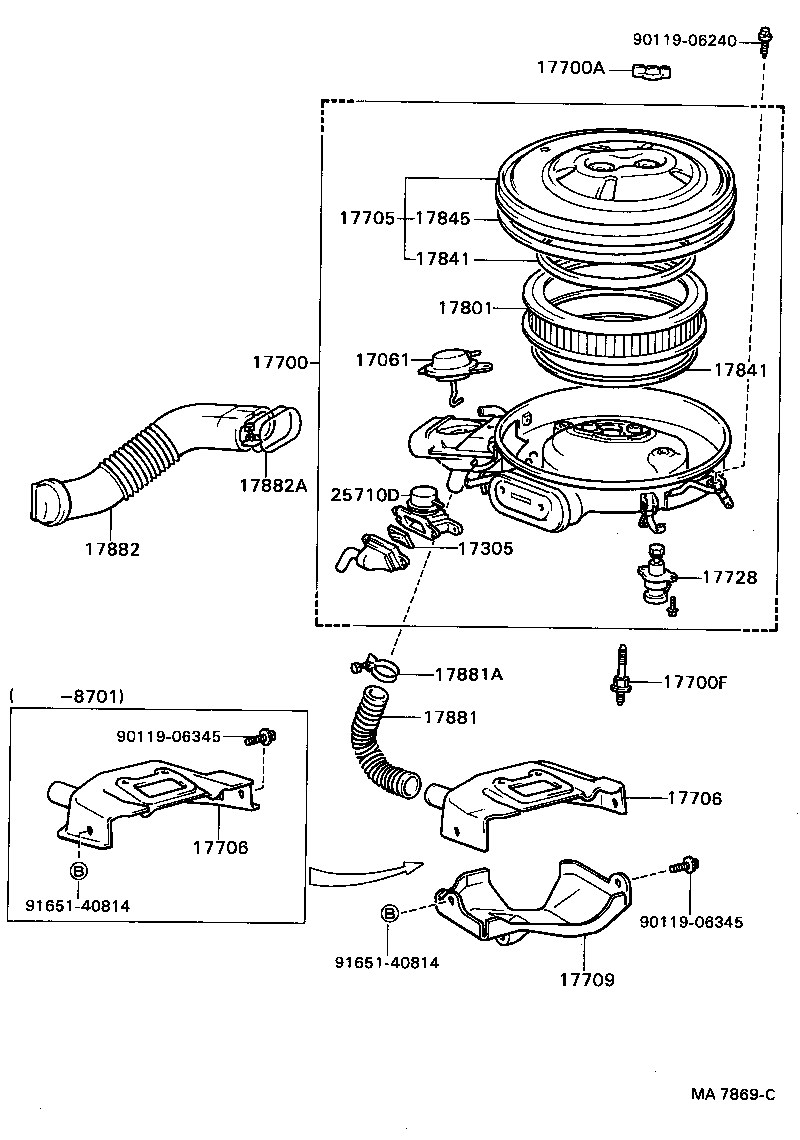

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 17061 — Diaphragm Sub-assy | ||||
| 17061-15020 |
Diaphragm Sub-assy
1982-08 → 1983-05
ended
|
3AU AL25 | ¥4,000 | |
| 17061-15030 |
Diaphragm Sub-assy
1984-08 → 1988-01
ended
|
3A# AL25 | ¥4,000 | |
| 17061-15040 |
Diaphragm Sub-assy
1983-05 → 1984-08
ended
|
3AU AL25 | ¥3,790 | |
| 17305 — Valve Sub-assy, Reed | ||||
| 17305-15030 |
Valve Sub-assy, Reed
1982-08 → 1988-01
ended
|
3AU AL25 | ¥4,160 | |
| 17700 — Cleaner Assy, Air | ||||
| 17700-15090 |
Cleaner Assy, Air
1982-08 → 1984-08
ended
|
3AU AL25 | — | |
| 17700-15170 |
Cleaner Assy, Air
1984-08 → 1988-01
ended
|
3AU AL25 | ¥40,900 | |
| 17700-15180 |
Cleaner Assy, Air
1984-08 → 1988-01
ended
|
3ASU AL25 | ¥61,900 | |
| 17700A — Nut, Wing(FOR AIR CLEANER) | ||||
| 90175-06010 |
Nut, Wing(FOR AIR CLEANER)
1982-08 → 1988-01
ended
|
3AU AL25 | — | |
| 17700F — Bolt, Stud(FOR AIR CLEANER SETTING) | ||||
| 90116-06019 note |
Bolt, Stud(FOR AIR CLEANER SETTING)
1982-08 → 1988-01
ended
|
3AU AL25 | ¥240 | |
| 90116-06036 note |
Bolt, Stud(FOR AIR CLEANER SETTING)
1984-08 → 1988-01
ended
|
3AU AL25 | ¥240 | |
| 17705 — Cap Sub-assy, Air Cleaner | ||||
| 17705-15040 |
Cap Sub-assy, Air Cleaner
1982-08 → 1984-08
ended
|
3AU AL25 | — | |
| 17705-15080 |
Cap Sub-assy, Air Cleaner
1984-08 → 1988-01
ended
|
3AU AL25 | — | |
| 17705-15090 |
Cap Sub-assy, Air Cleaner
1984-08 → 1988-01
ended
|
3ASU AL25 | — | |
| 17706 — Inlet Sub-assy, Air Cleaner, NO.2 | ||||
| 17902-15060 |
Inlet Sub-assy, Air Cleaner, NO.2
1982-08 → 1987-01
ended
|
3AU AL25 | ¥4,220 | |
| 17902-15090 |
Inlet Sub-assy, Air Cleaner, NO.2
1984-08 → 1988-01
ended
|
3ASU AL25 | ¥4,230 | |
| 17902-15100 |
Inlet Sub-assy, Air Cleaner, NO.2
1987-01 → 1988-01
ended
|
3AU AL25 | ¥3,590 | |
| 17709 — Inlet Sub-assy, Air Cleaner | ||||
| 17932-15070 |
Inlet Sub-assy, Air Cleaner
1987-01 → 1988-01
ended
|
3AU AL25 | ¥2,490 | |
| 17728 — Valve, Thermostatic | ||||
| 17728-13030 |
Valve, Thermostatic
1984-08 → 1986-08
ended
|
3ASU AL25 | ¥6,700 | |
| 17728-15040 |
Valve, Thermostatic
1982-08 → 1984-08
ended
|
3AU AL25 | ¥6,700 | |
| 17728-15050 |
Valve, Thermostatic
1984-08 → 1988-01
ended
|
3AU AL25 | ¥6,600 | |
| 17728-15070 |
Valve, Thermostatic
1986-08 → 1988-01
ended
|
3ASU AL25 | ¥6,700 | |
| 17801 — Element Sub-assy, Air Cleaner Filter | ||||
| 17801-15010 |
Element Sub-assy, Air Cleaner Filter
1982-08 → 1988-01
ended
|
3AU AL25 | ¥1,470 | |
| 17801-63010 |
Element Sub-assy, Air Cleaner Filter
1984-08 → 1988-01
ended
|
3ASU AL25 | ¥1,890 | |
| 17841 — Gasket, Filter Element | ||||
| 17841-15010 |
Gasket, Filter Element
1982-08 → 1988-01
ended
|
3AU AL25 | — | |
| 17845 — Gasket, Air Cleaner Cap | ||||
| 17845-15030 |
Gasket, Air Cleaner Cap
1982-08 → 1982-10
ended
|
3AU AL25 | — | |
| 17845-37020 note |
Gasket, Air Cleaner Cap
1982-10 → 1984-08
ended
|
3AU AL25 | — | |
| 17845-61011 note |
Gasket, Air Cleaner Cap
1984-08 → 1988-01
ended
|
3AU AL25 | — | |
| 17881 — Hose, Air Cleaner, NO.1 | ||||
| 17881-16110 |
Hose, Air Cleaner, NO.1
1985-05 → 1987-07
ended
|
3AU AL25 | — | |
| 17881-16210 |
Hose, Air Cleaner, NO.1
1987-07 → 1988-01
ended
|
3AU AL25 | — | |
| 17881-34110 |
Hose, Air Cleaner, NO.1
1984-08 → 1985-02
ended
|
3ASU AL25 | — | |
| 17881-63010 |
Hose, Air Cleaner, NO.1
1982-08 → 1985-02
ended
|
3AU AL25 | — | |
| 17881-74040 |
Hose, Air Cleaner, NO.1
1985-02 → 1985-05
ended
|
3A# AL25 | — | |
| 17881-74040 |
Hose, Air Cleaner, NO.1
1985-05 → 1988-01
ended
|
3ASU AL25 | — | |
| 17881A — Clamp(FOR AIR CLEANER HOSE, NO.1) | ||||
| 96111-10460 |
Clamp(FOR AIR CLEANER HOSE, NO.1)
1982-08 → 1988-01
ended
|
3A# AL25 | ¥190 | |
| 17882 — Hose, Air Cleaner, NO.2 | ||||
| 17881-15050 |
Hose, Air Cleaner, NO.2
1982-08 → 1988-01
ended
|
3AU AL25 | ¥2,330 | |
| 17881-16070 |
Hose, Air Cleaner, NO.2
1984-08 → 1988-01
ended
|
3ASU AL25 | ¥790 | |
| 17882A — Clamp(FOR AIR CLEANER HOSE, NO.2) | ||||
| 90460-01005 |
Clamp(FOR AIR CLEANER HOSE, NO.2)
1982-08 → 1988-01
ended
|
3A# AL25 | ¥550 | |
| 25710D — Valve Assy, Air Switching | ||||
| 25710-15070 |
Valve Assy, Air Switching
1984-08 → 1988-01
ended
|
3AU AL25 | ¥6,600 | |
| 25710-63010 |
Valve Assy, Air Switching
1982-08 → 1984-08
ended
|
3AU AL25 | ¥6,500 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
