Toyota Sprinter Carib
1982-08 → 1988-01 · chassis AL25 · catalogue 134120 · Japan
Discontinued model
Data version 1988-05

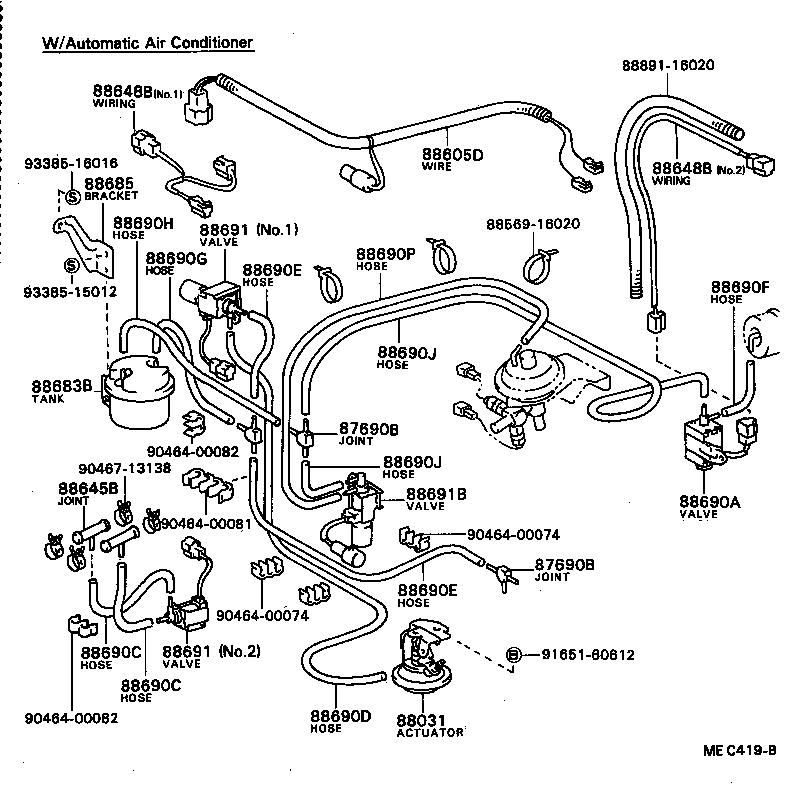

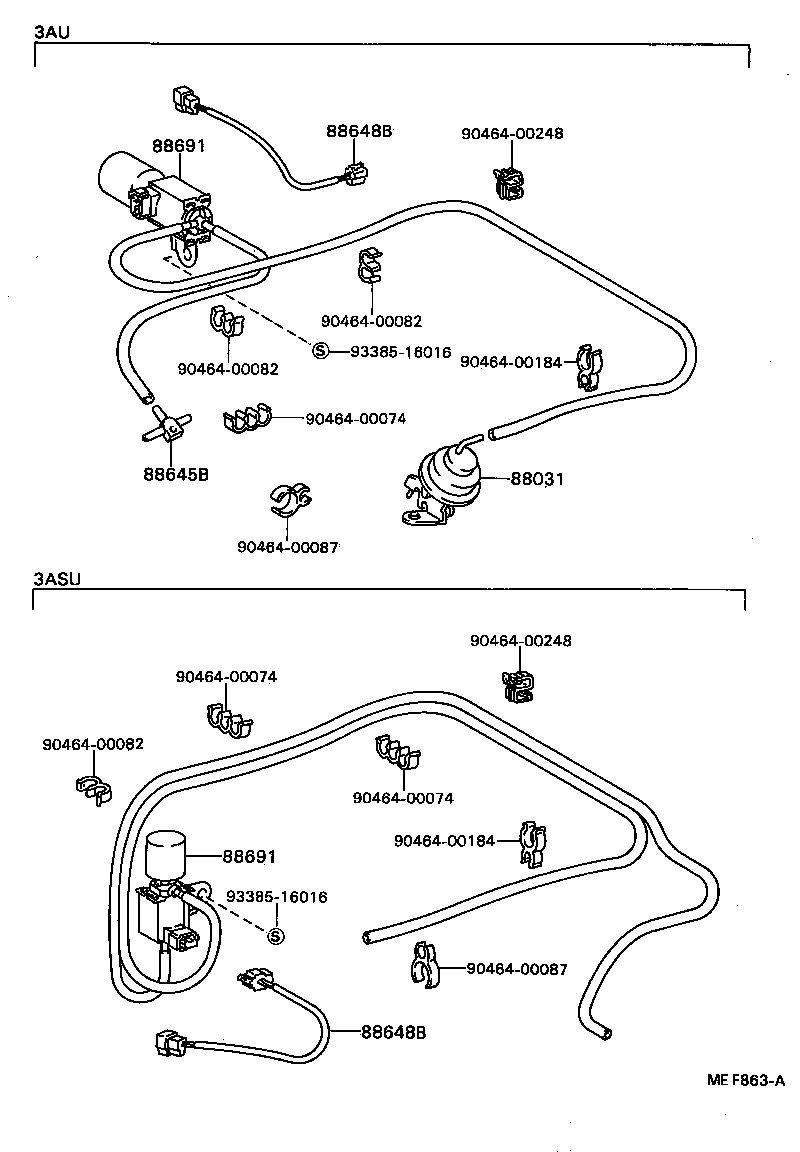

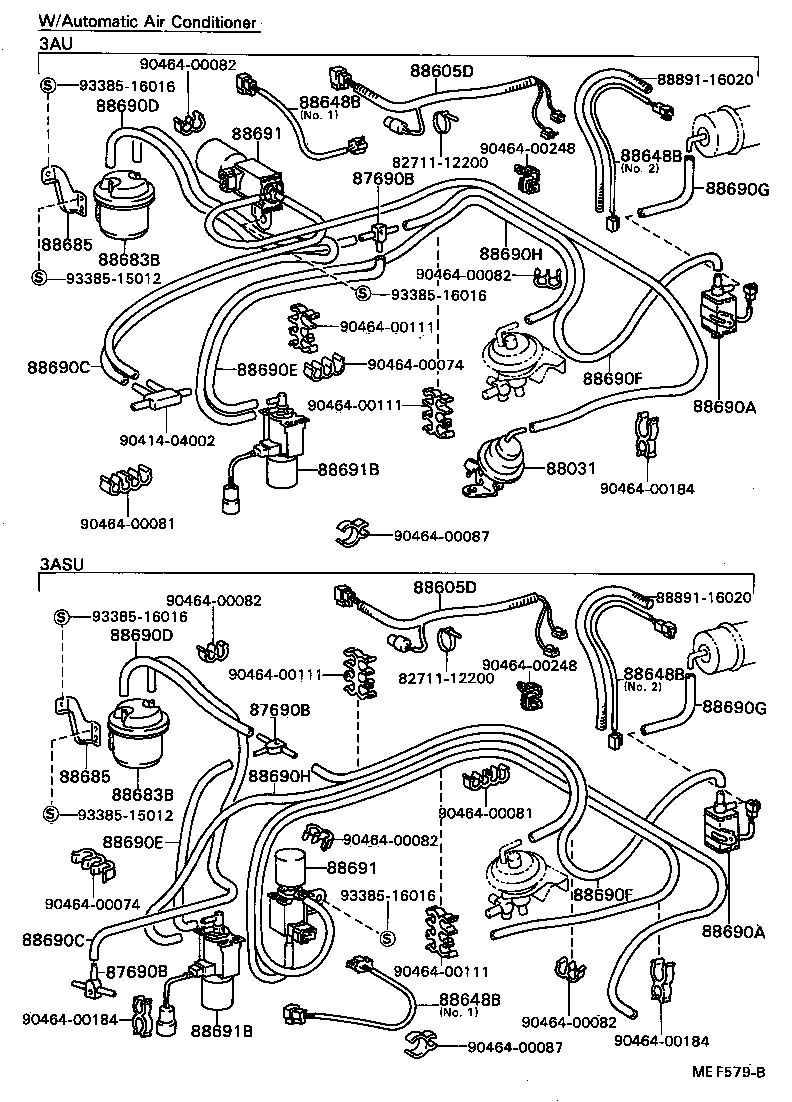

Heating & Air Conditioning - Vacuum Piping
21 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 87690B | Way, 3 |
| 88031 | Actuator Set, Idle-up |
| 88605D | Wire, Air Conditioner |
| 88645B | Joint, NO.1 (FOR IDLE UP DIVICE) |
| 88648B | Wiring, Cooler, NO.1 |
| 88683B | Tank, Vacuum |
| 88685 | Bracket, Air Conditioner Control Vacuum Tank |
| 88690A | Valve Assy, Combination |
| 88690C | Hose, Vacuum, NO.1 (FOR HEATER OR AIR CONDITIONER) |
| 88690D | Hose, Vacuum, NO.2 (FOR HEATER OR AIR CONDITIONER) |
| 88690E | Hose, Vacuum, NO.3 (FOR HEATER OR AIR CONDITIONER) |
| 88690F | Hose, Vacuum, NO.4 (FOR HEATER OR AIR CONDITIONER) |
| 88690G | Hose, Vacuum, NO.5 (FOR HEATER OR AIR CONDITIONER) |
| 88690H | Hose, Vacuum, NO.6 (FOR HEATER OR AIR CONDITIONER) |
| 88690J | Hose, Vacuum, NO.7 (FOR HEATER OR AIR CONDITIONER) |
| 88690P | Hose, Vacuum, NO.8 (FOR HEATER OR AIR CONDITIONER) |
| 88691 | Valve, Magnet (FOR IDLE UP DEVICE) |
| 88691B | Valve, Magnet (FOR WATER VALVE) |
| 88691C | Hose, Vacuum (FOR IDLE UP DEVICE), NO.1 |
| 88691D | Hose, Vacuum (FOR IDLE UP DIVICE), NO.2 |
| 88691E | Hose, Vacuum (FOR IDLE UP DIVICE), NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
