Toyota Corolla 2
1988-05 → 1990-09 · chassis EL3#,NL30 · catalogue 143130 · Japan
Discontinued model
Data version 1991-03
Brake Booster & Vacuum Tube
39 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|

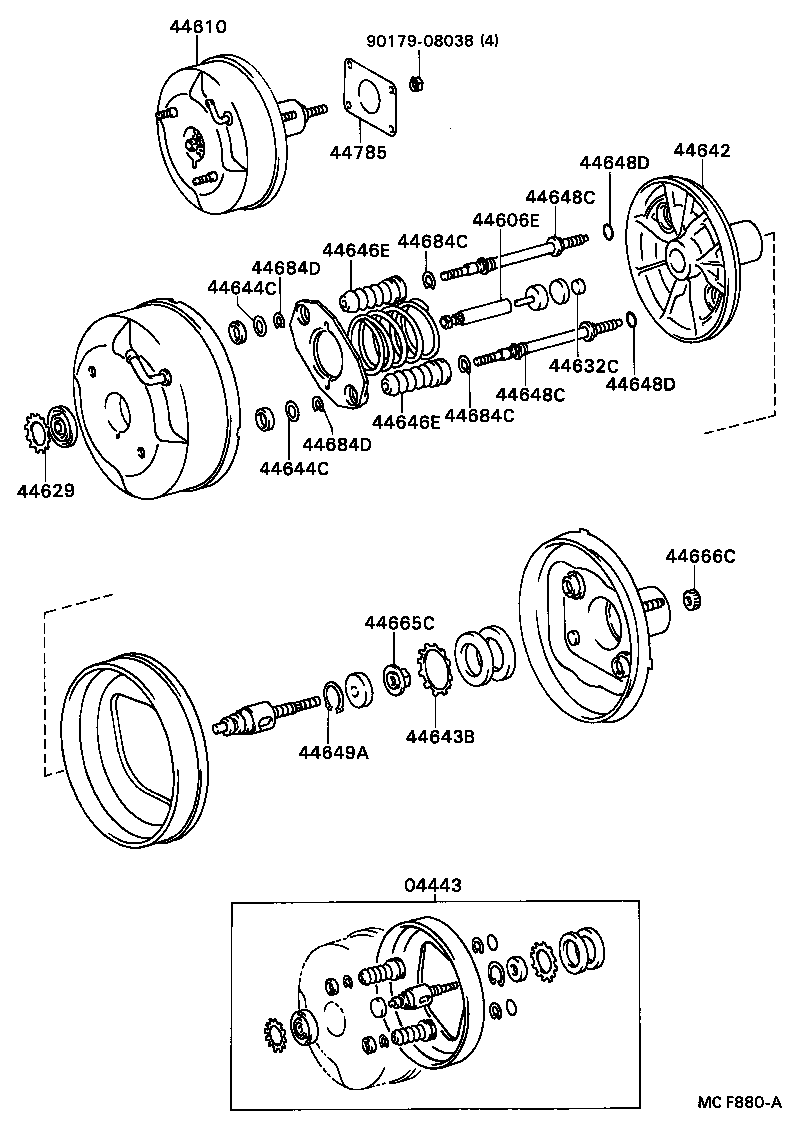

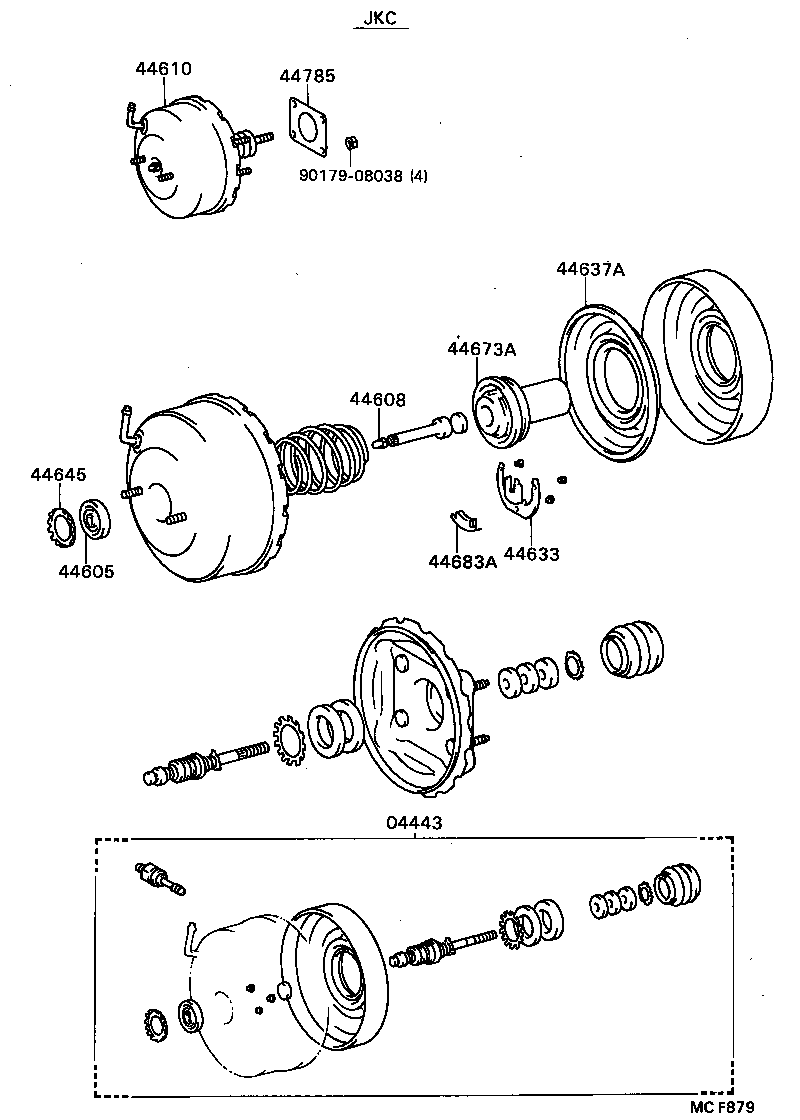

| 04443 | Booster Kit, Brake |
| 31415A | Gasket, Vacuum Reservoir |
| 44605 | Plate & Seal Sub-assy, Booster |
| 44606E | Rod Sub-assy, Brake Booster Piston |
| 44608 | Push Rod Sub-assy, Booster |
| 44610 | Booster Assy, Brake |
| 44621V | Seal, Booster Body |
| 44629 | Ring, Circular Internal |
| 44632C | Plate, Reaction |
| 44633 | Key, Booster Valve Plunger |
| 44635B | Key, Valve Stopper |
| 44637A | Plate, Booster Diaphragm |
| 44642 | Piston, Brake Booster |
| 44643B | Retainer, Booster Seal |
| 44644C | Plate, Booster Body Tie Rod Seal |
| 44645 | Retainer, Booster Push Rod Seal |
| 44646E | Boot, Booster Body Tie Rod |
| 44648C | Rod, Booster Body Tie |
| 44648D | Ring, O(FOR BOOSTER BODY TIE ROD) |
| 44649A | Ring, Booster Piston Stop |
| 44665C | Nut, Booster Operating Rod Adjust |
| 44666C | Nut, Booster Operating Rod Lock |
| 44673A | Body, Booster Valve |
| 44683A | Lock, Connector |
| 44684C | Ring, Snap, NO.1(FOR BOOSTER BODY TIE ROD) |
| 44684D | Ring, Snap, NO.2(FOR BOOSTER BODY TIE ROD) |

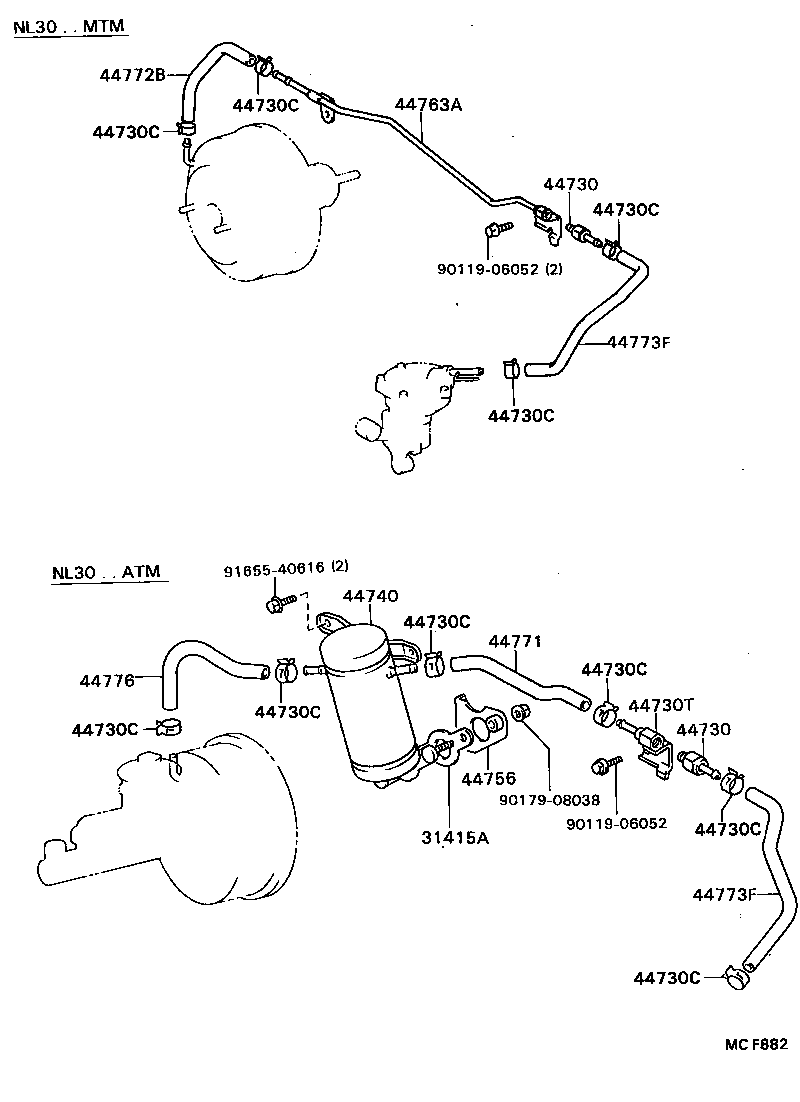

| 44730 | Valve Assy, Vacuum Check(FOR BRAKE) |
| 44730C | Clip(FOR VACUUM HOSE) |
| 44730F | Union, Vacuum Hose(FOR MANIFOLD SIDE) |
| 44730T | Union(FOR VACUUM CHECK VALVE) |
| 44740 | Reservoir Assy, Vacuum |
| 44756 | Bracket, Vacuum Reservoir |
| 44763A | Tube, Hose TO Hose, NO.1 |
| 44771 | Hose, Vacuum Tube Connector |
| 44772B | Hose, Check Valve TO Brake Booster |
| 44773F | Hose, Union TO Check Valve |
| 44774 | Hose, Union TO Connector Tube |
| 44776 | Hose, Brake Booster |
| 44785 | Gasket, Brake Booster |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
