Toyota Raum
1997-05 → 2003-04 · chassis EXZ10,15 · catalogue 146110 · Japan
Discontinued model
Data version 2004-01

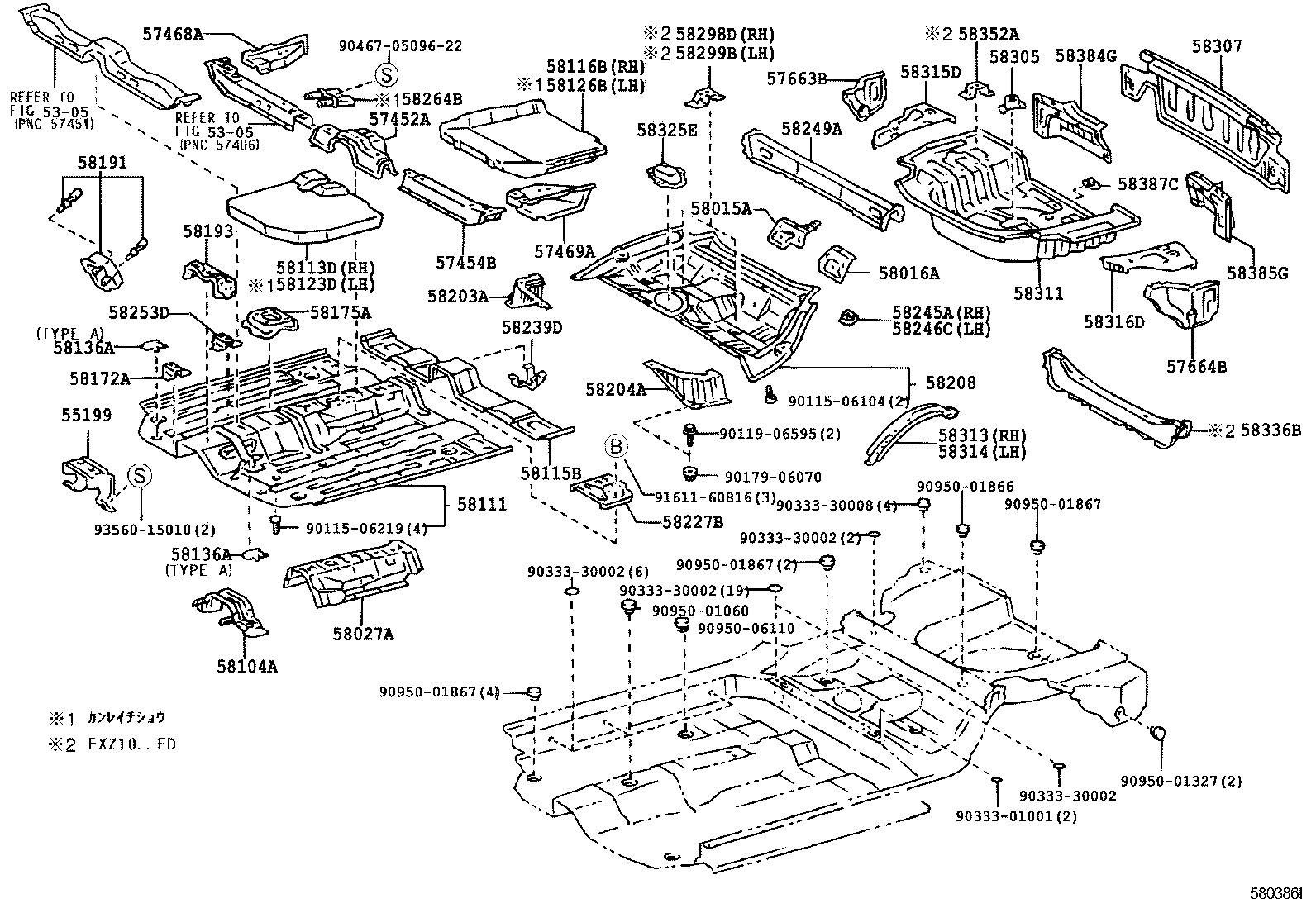

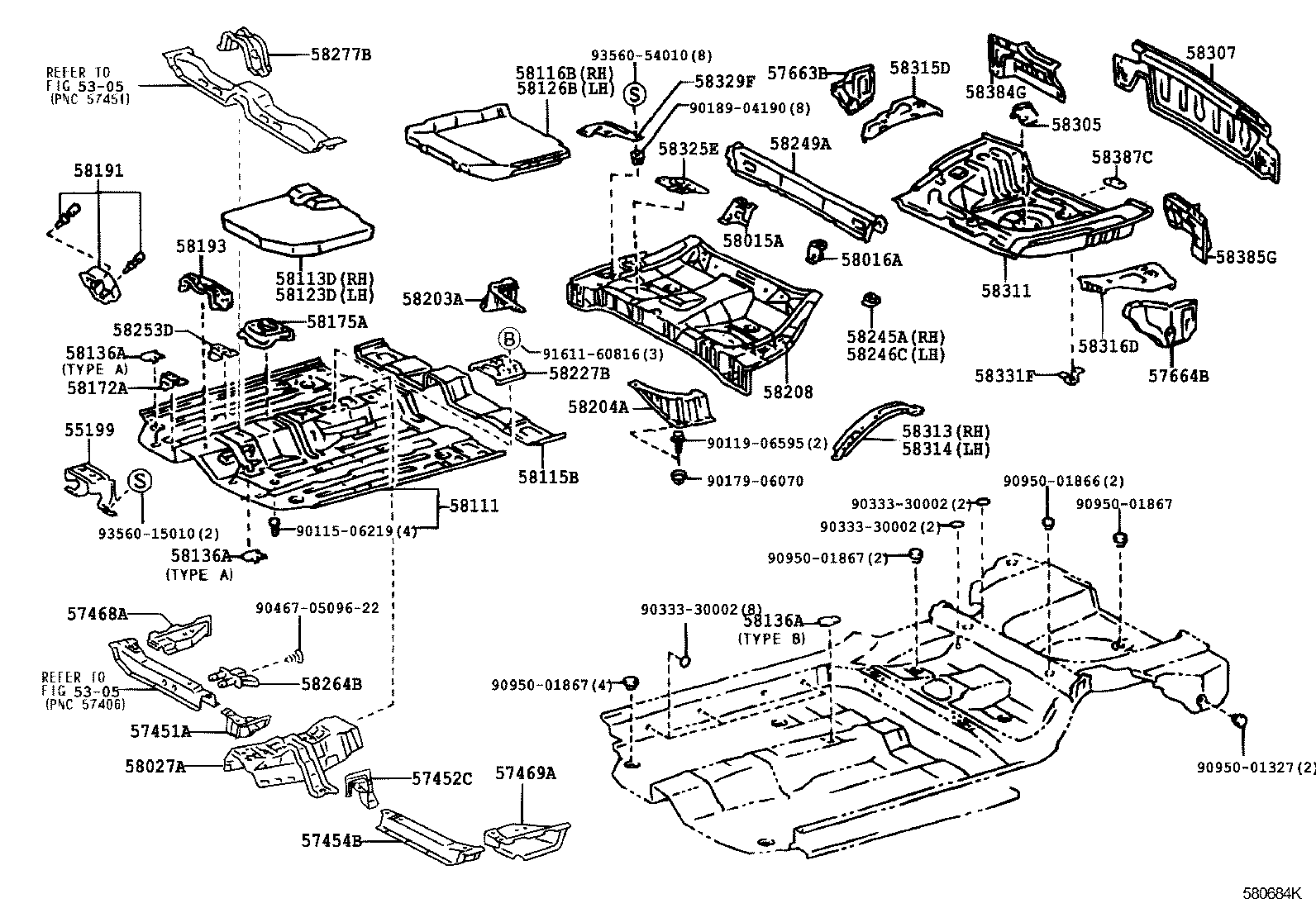

Floor Pan & Lower Back Panel
52 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55199 | Cover, Dash Panel Computer |
| 57451A | Member, Front Floor Cross, RH |
| 57452A | Member, Front Floor Cross, NO.2 |
| 57452C | Member, Front Floor Cross, LH |
| 57454B | Member, Front Floor Cross Side, LH |
| 57468A | Bracket, Front Seat, Outside, Rear RH |
| 57469A | Bracket, Front Seat, Outside, Rear LH |
| 57663B | Panel, Rear Floor Side, Rear RH |
| 57664B | Panel, Rear Floor Side, Rear LH |
| 58015A | Reinforce Sub-assy, Belt Anchor, NO.3 RH |
| 58016A | Reinforce Sub-assy, Belt Anchor, NO.3 LH |
| 58027A | Reinforce Sub-assy, Seat Belt Anchor |
| 58104A | Bracket Sub-assy, Catalytic Converter Support |
| 58111 | Pan, Front Floor |
| 58113D | Panel, Front Floor Side, NO.1 RH |
| 58115B | Panel, Front Floor, Rear |
| 58116B | Panel, Front Floor Rear Upper Side, RH |
| 58123D | Panel, Front Floor Side, NO.1 LH |
| 58126B | Panel, Front Floor Rear Upper Side, LH |
| 58136A | Cover, Front Floor Service Hole |
| 58172A | Plate, Parking Brake Mounting |
| 58175A | Reinforcement, Parking Brake Base, NO.1 |
| 58191 | Footrest, Front Floor |
| 58193 | Bracket, Instrument Panel Brace Mounting |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58208 | Pan, Center Floor |
| 58227B | Plate, Front Floor Panel Side, RH |
| 58239D | Bracket, Cable Clamp |
| 58245A | Bracket, Rear Seat Hinge, Center NO.1 |
| 58246C | Bracket, Rear Seat Hinge, Center NO.2 |
| 58249A | Reinforcement, Rear Seat Mounting |
| 58253D | Bracket, Parking Brake Cable |
| 58264B | Bracket, Parking Brake Cable Guide |
| 58277B | Reinforcement, Drive Shaft Center Support |
| 58298D | Reinforcement, Seat Belt Anchor Floor, RH |
| 58299B | Reinforcement, Seat Belt Anchor Floor, LH |
| 58305 | Bracket Sub-assy, Spare Wheel Clamp |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58331F | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58352A | Bracket, Rear Floor Stay |
| 58384G | Gusset, Lower Back, Upper RH |
| 58385G | Gusset, Lower Back, Upper LH |
| 58387C | Plate, Rear Floor Finish |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
