Toyota Raum
1997-05 → 2003-04 · chassis EXZ10,15 · catalogue 146110 · Japan
Discontinued model
Data version 2004-01
Rear Door Lock & Handle
24 part groups · 1 illustrations

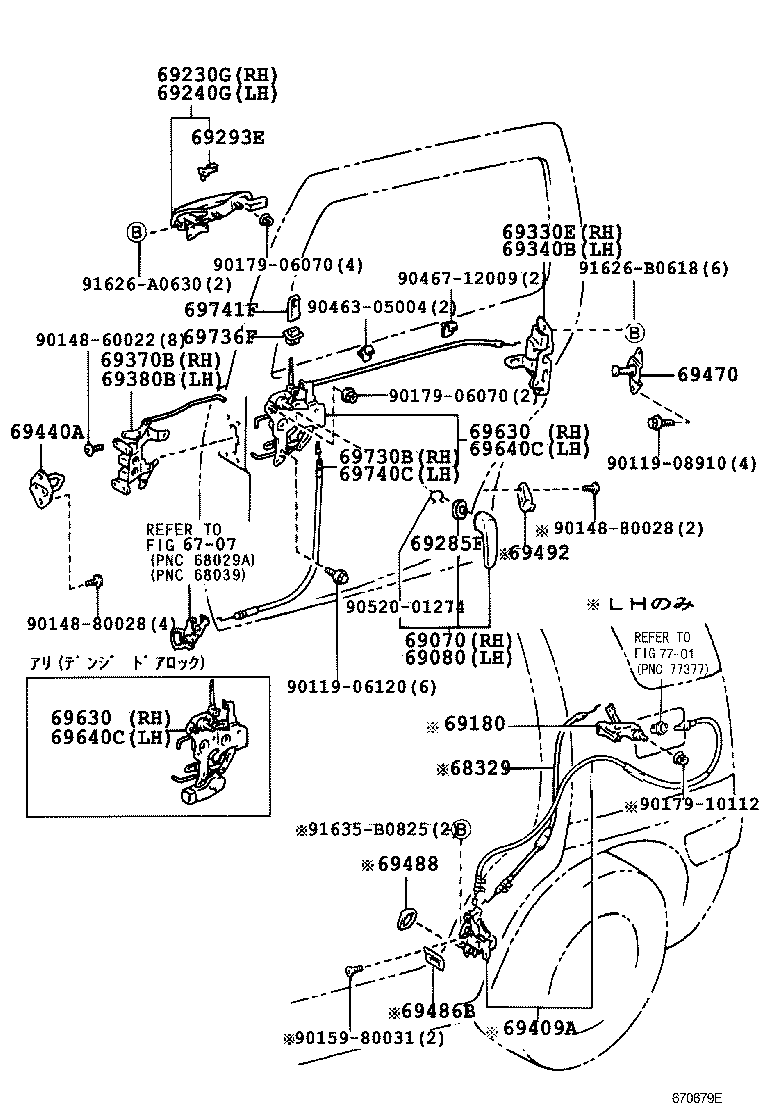

Illustrations
Part groups
| PNC | Description |
|---|---|
| 68329 | Cable, Slide Door Half Open Stopper |
| 69070 | Handle Assy, Slide Door, Inside, RH |
| 69080 | Handle Assy, Slide Door, Inside, LH |
| 69180 | Control Assy, Slide Door Half Open Stopper |
| 69230G | Handle Assy, Slide Door Outside, RH |
| 69240G | Handle Assy, Slide Door, Outside LH |
| 69285F | Plate, Rear Door Vent Window Control Handle |
| 69293E | Snap, Slide Door Lock Control Link |
| 69330E | Lock Assy, Slide Door, RH |
| 69340B | Lock Assy, Slide Door, LH |
| 69370B | Lock Assy, Slide Door, Front RH |
| 69380B | Lock Assy, Slide Door, Front LH |
| 69409A | Stopper Sub-assy, Slide Door Half Open |
| 69440A | Plate Assy, Slide Door Front Lock Striker |
| 69470 | Plate Assy, Slide Door Lock Striker |
| 69486B | Cover, Slide Door Half Open Stopper |
| 69488 | Seal, Slide Door Half Open Stopper Cover |
| 69492 | Stopper, Slide Door Half Open |
| 69630 | Control Assy, Slide Door Lock Remote |
| 69640C | Control Assy, Slide Door Lock Remote, LH |
| 69730B | Cable Assy, Slide Door Lock Remote Control, RH |
| 69736F | Guide, Slide Door Locking Link |
| 69740C | Cable Assy, Slide Door Lock Remote Control, LH |
| 69741F | Knob, Slide Door Lock Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
