Toyota Raum
2003-04 → 2011-04 · chassis NCZ2# · catalogue 146120 · Japan
Supported model
Data version 2011-08

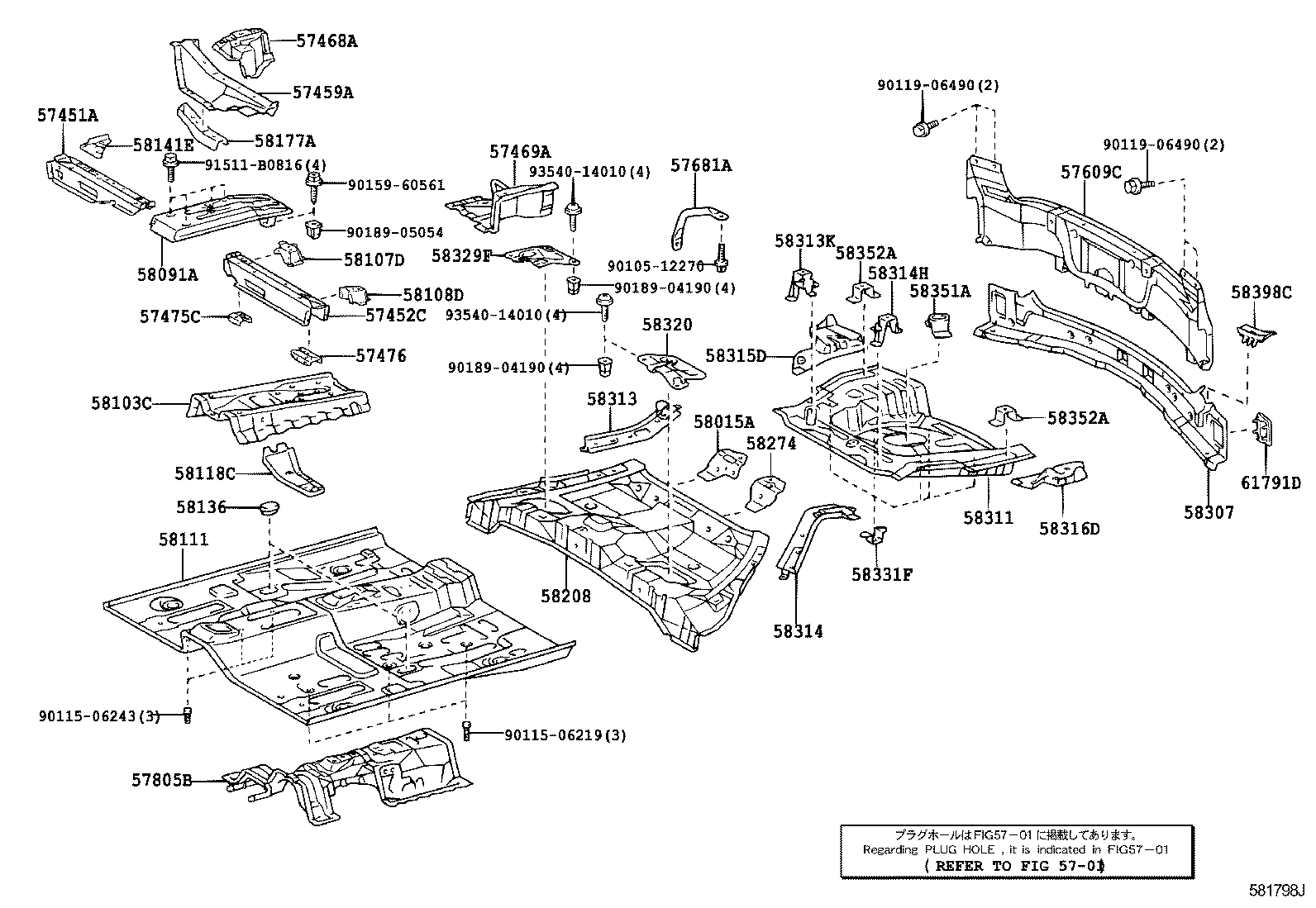

Floor Pan & Lower Back Panel
55 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 57451A | Member, Front Floor Cross, RH |
| 57452C | Member, Front Floor Cross, LH |
| 57459A | Member, Front Floor Cross, NO.2 |
| 57468A | Bracket, Front Seat, Outside, Rear RH |
| 57469A | Bracket, Front Seat, Outside, Rear LH |
| 57475C | Plate, Front Floor Crossmember |
| 57475D | Plate, Front Floor Crossmember, RH |
| 57476 | Plate, Front Floor Crossmember, LH |
| 57609C | Member Sub-assy, Rear Floor Cross, NO.5 |
| 57681A | Brace, Rear Floor NO.2 Crossmember, Outer |
| 57805B | Reinforcement Sub-assy, Belt Anchor, RH |
| 57831A | Reinforcement, Rear NO.1 Seat Leg, Front NO.1 |
| 57832 | Reinforcement, Rear NO.1 Seat Leg, Front NO.2 |
| 58015A | Reinforce Sub-assy, Belt Anchor, NO.3 RH |
| 58091A | Reinforcement Set, Body Fitting |
| 58103C | Reinforcement Sub-assy, Front Floor, Front |
| 58107D | Reinforce Sub-assy, Front Cross TO Front Panel, RH |
| 58108D | Reinforce Sub-assy, Front Cross TO Front Panel, LH |
| 58111 | Pan, Front Floor |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58136 | Cover, Front Floor Hole |
| 58141E | Reinforcement, Front Side Member TO Floor Pan, RH |
| 58161B | Reinforcement, Belt Anchor TO Floor Pan |
| 58177A | Extension, Front Floor Panel, RH |
| 58208 | Pan, Center Floor |
| 58214E | Bracket, Jack Support |
| 58251B | Brace, Floor Panel, Front |
| 58273C | Reinforcement, Belt Anchor TO Center Floor |
| 58274 | Reinforcement, Belt Anchor TO Center Floor, NO.1 |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58313K | Panel, Rear Floor, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58314H | Panel, Rear Floor, LH |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58320 | Cover, Rear Floor Service Hole |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58331F | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58336B | Reinforcement, Rear Floor Pan |
| 58336F | Reinforcement, Rear Floor Pan, RH |
| 58337D | Reinforcement, Rear Floor Pan, LH |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58351A | Bracket, Spare Wheel Carrier |
| 58352A | Bracket, Rear Floor Stay |
| 58388B | Bracket, Plate Rear Floor |
| 58398C | Cover, Body Lower Back, LH |
| 58619C | Sheet, Center Floor Silencer Sub |
| 61791D | Seal, Back Door Opening Lower Plate |
| 71316 | Bracket, Rear Seat Support |
| 72691C | Striker, RR Seat Cushion Lock, NO.1 |
| 72692A | Striker, RR Seat Cushion Lock, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
