Toyota Raum
2003-04 → 2011-04 · chassis NCZ2# · catalogue 146120 · Japan
Supported model
Data version 2011-08

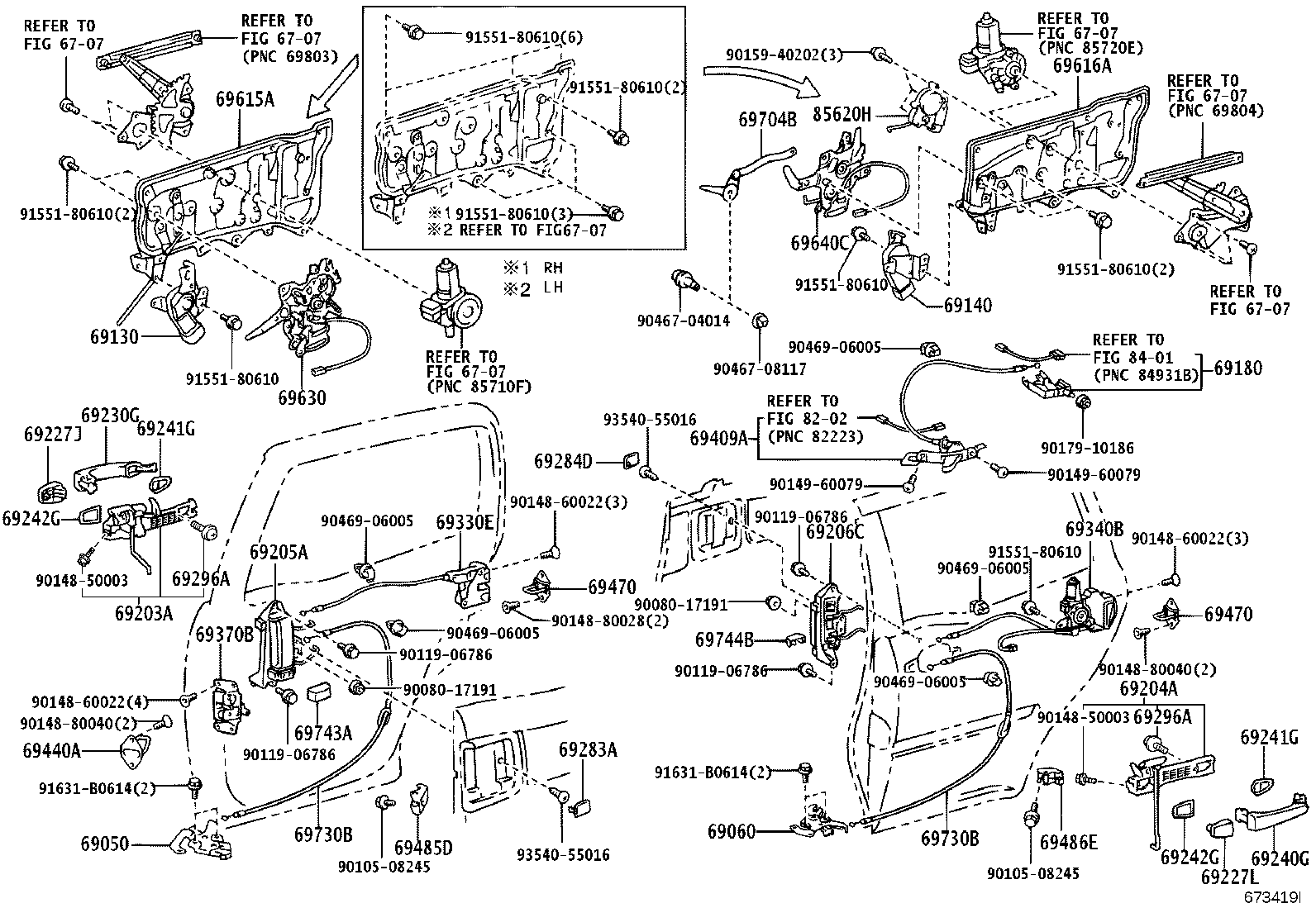

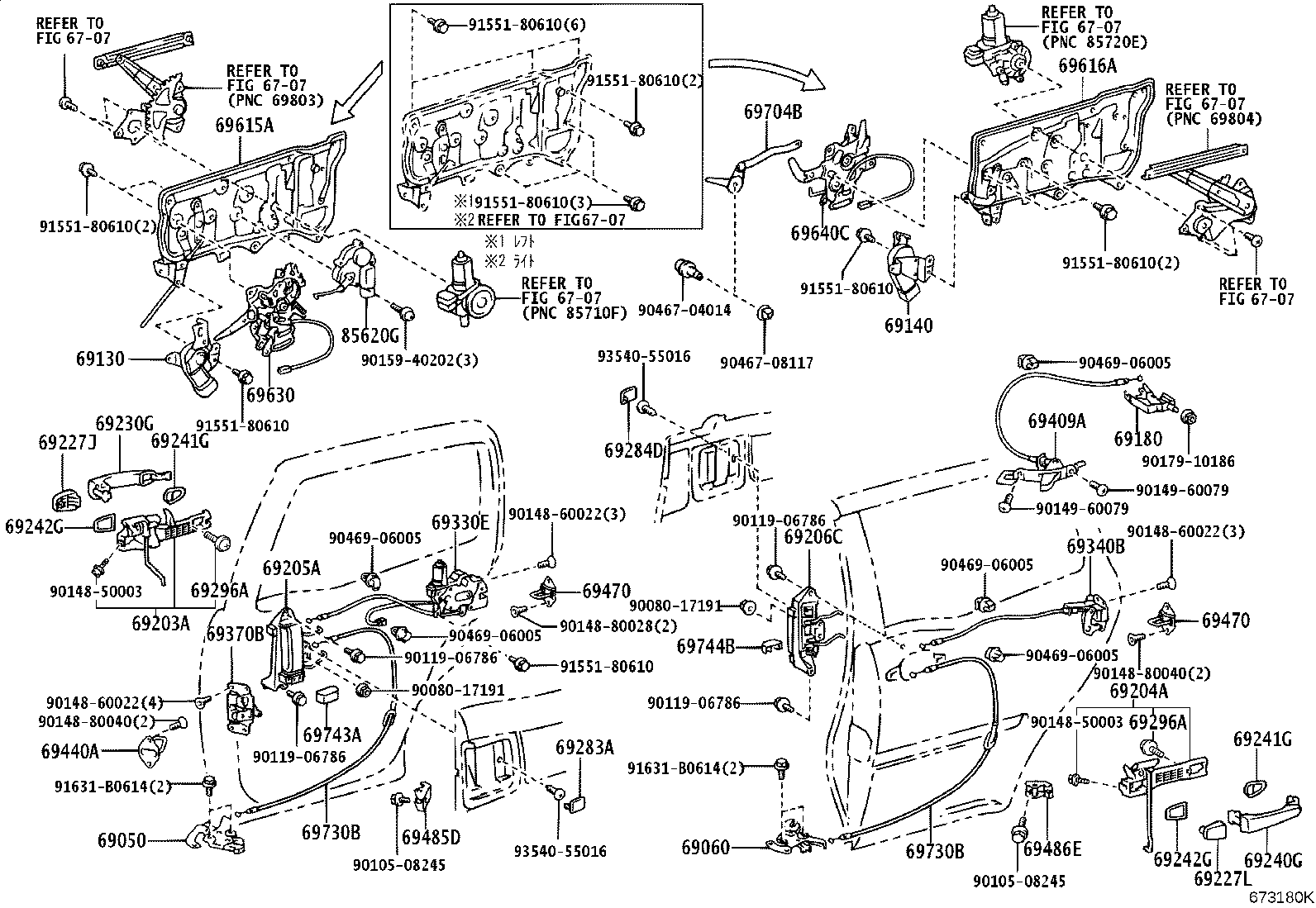

Rear Door Lock & Handle
36 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 69050 | Lock Assy, Slide Door Full Open Stop, RH |
| 69060 | Lock Assy, Slide Door Full Open Stop, LH |
| 69130 | Actuator Assy, Rear Door Lock, RH |
| 69140 | Actuator Assy, Rear Door Lock, LH |
| 69180 | Control Assy, Slide Door Half Open Stopper |
| 69203A | Frame Sub-assy, Rear Door Outside Handle, RH |
| 69204A | Frame Sub-assy, Rear Door Outside Handle, LH |
| 69205A | Handle Sub-assy, Rear Door Inside, RH |
| 69206C | Handle Sub-assy, Rear Door Inside, LH |
| 69227J | Cover, Rear Door Outside Handle, RH |
| 69227L | Cover, Rear Door Outside Handle, LH |
| 69230G | Handle Assy, Slide Door Outside, RH |
| 69240G | Handle Assy, Slide Door, Outside LH |
| 69241G | Pad, Rear Door Outside Handle, Front |
| 69242G | Pad, Rear Door Outside Handle, Rear |
| 69283A | Plug, Rear Door Inside Handle Bezel, RH |
| 69284D | Plug, Rear Door Inside Handle Bezel, LH |
| 69296A | Screw, Door Inside Handle |
| 69330E | Lock Assy, Slide Door, RH |
| 69340B | Lock Assy, Slide Door, LH |
| 69370B | Lock Assy, Slide Door, Front RH |
| 69409A | Stopper Sub-assy, Slide Door Half Open |
| 69440A | Plate Assy, Slide Door Front Lock Striker |
| 69470 | Plate Assy, Slide Door Lock Striker |
| 69485D | Striker, Slide Door Open, RH |
| 69486E | Striker, Slide Door Open, LH |
| 69615A | Plate, Door Lock Remote Control Base, RH |
| 69616A | Plate, Door Lock Remote Control Base, LH |
| 69630 | Control Assy, Slide Door Lock Remote |
| 69640C | Control Assy, Slide Door Lock Remote, LH |
| 69704B | Link Sub-assy, Rear DR Locking Cont W/Child Lock Lever, LH |
| 69730B | Cable Assy, Slide Door Lock Remote Control, RH |
| 69743A | Knob, Rear Door Lock Control, RH |
| 69744B | Knob, Rear Door Lock Control, LH |
| 85620G | Motor Assy, Slide Door Lock Release, RH |
| 85620H | Motor Assy, Slide Door Lock Release, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
