Toyota Corolla
1987-05 → 1992-05 · chassis AE9#,CE9#,EE9# · catalogue 151120 · Japan
Discontinued model
Data version 1992-11
Heating & Air Conditioning - Heater Unit & Blower
17 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|

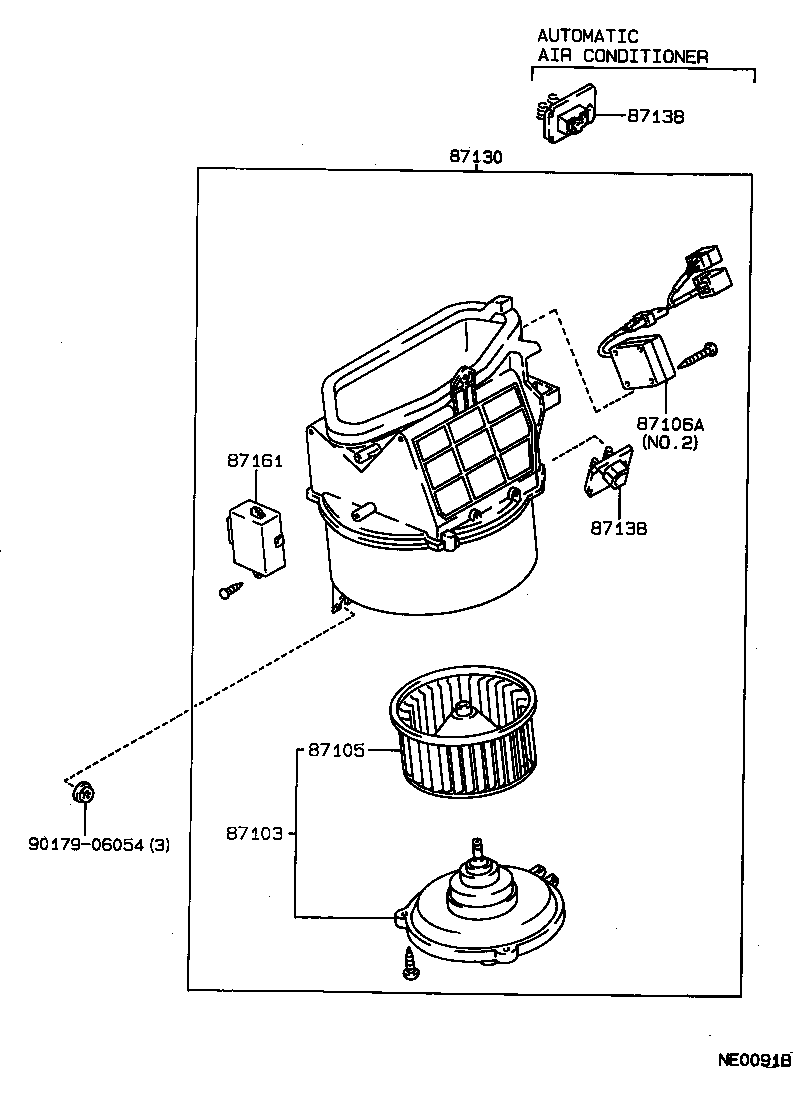

| 87103 | Motor Sub-assy, Heater Blower, W/Fan |
| 87105 | Fan Sub-assy, Heater Blower |
| 87106A | Servo Sub-assy, Damper |

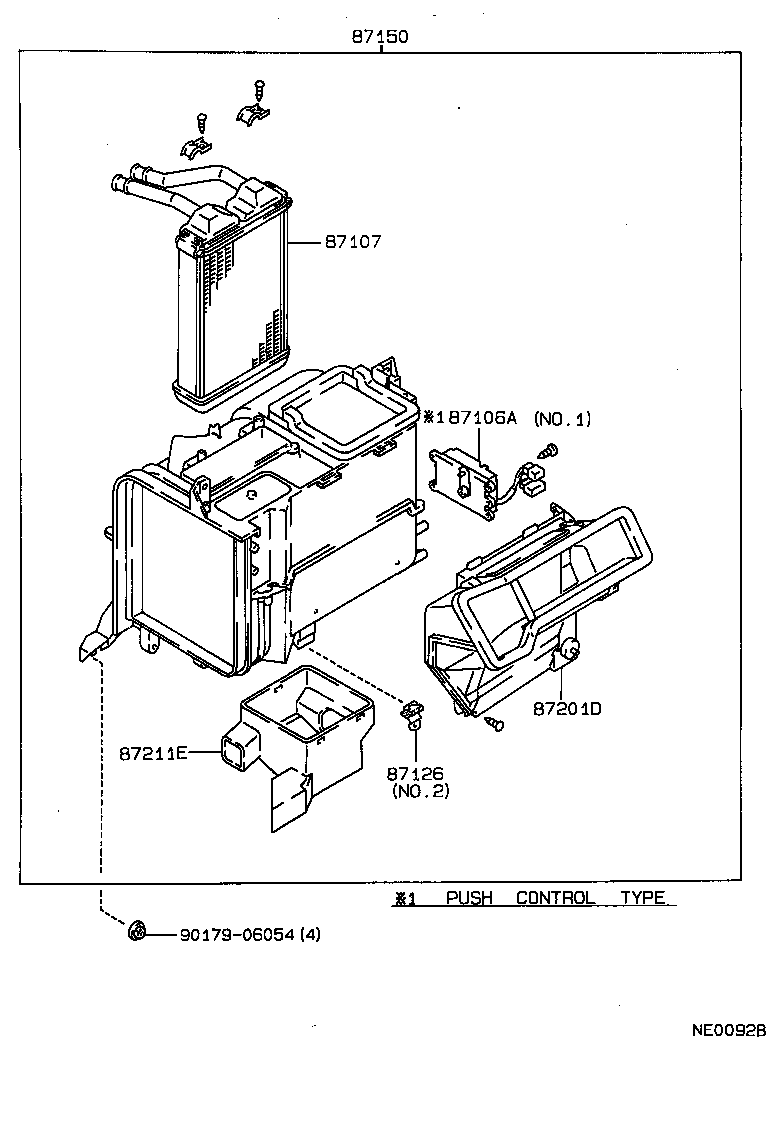

| 87107 | Unit Sub-assy, Heater Radiator |
| 87126 | Clamp, Heater Control |
| 87130 | Blower Assy, Heater, Front |
| 87138 | Resistor, Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87161 | Amplifier, Heater Servo Motor |
| 87201D | Duct Sub-assy, Air |
| 87211E | Duct, Air |

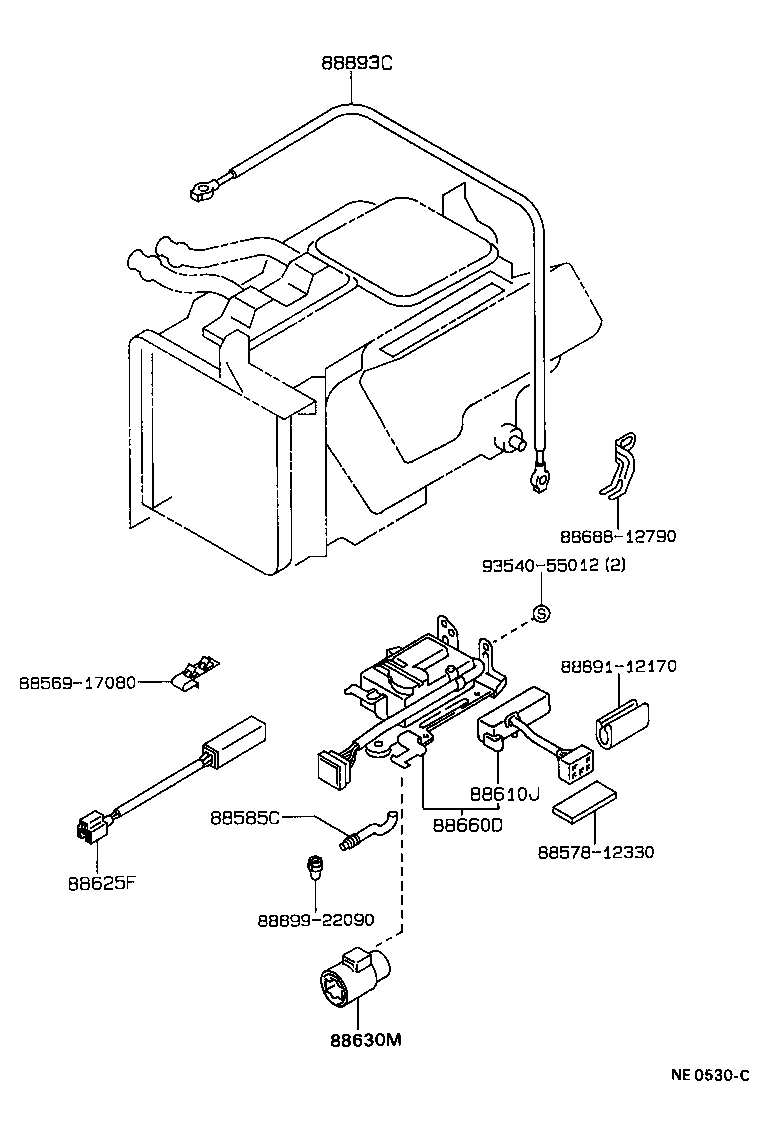

| 88585C | Shaft |
| 88610J | Switch Assy, Control |
| 88625F | Sensor, Temperature |
| 88630M | Relay Assy, Cooler |
| 88660D | Servo Assy, Air Conditioner |
| 88893C | Cable, Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
