Toyota Corolla/Fielder
2000-08 → 2006-09 · chassis CE121,NZE12#,ZZE12# · catalogue 151150 · Japan
Discontinued model
Data version 2007-04

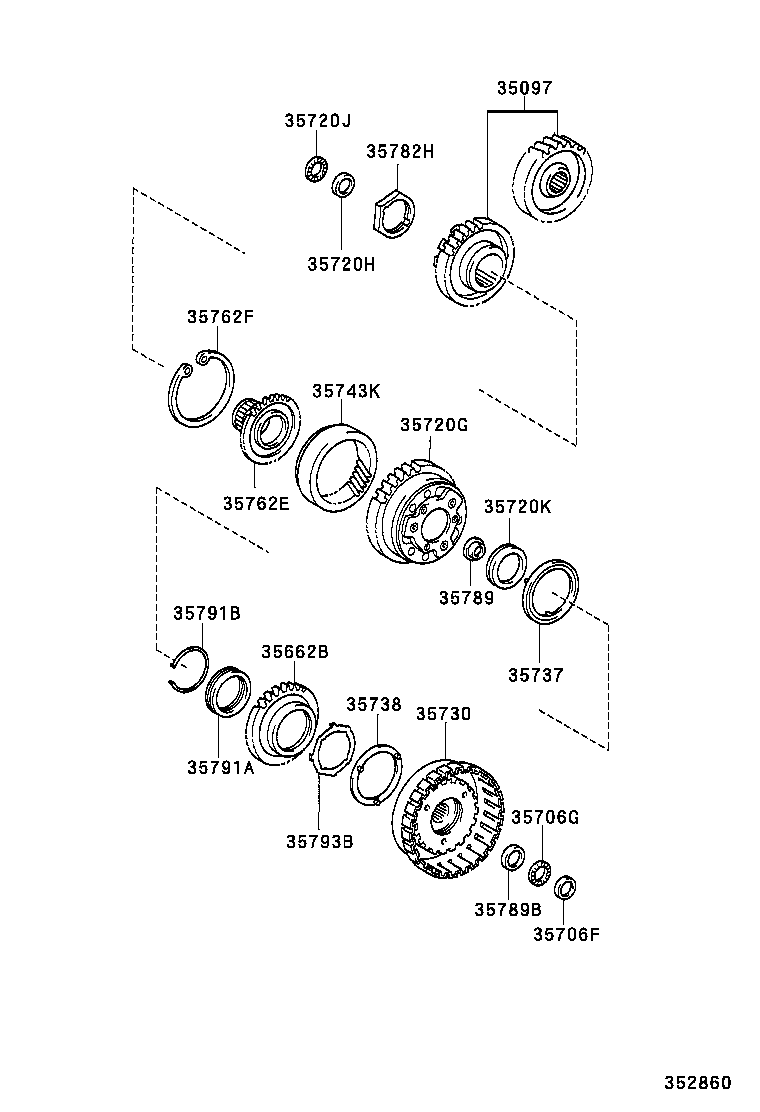

Planetary Gear, Reverse Piston & Counter Gear(ATM)
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33326E | Plate, Bearing Lock |
| 34244 | Ring, Underdrive Clutch Drum Oil Seal |
| 34346 | Ring, Underdrive Output Shaft Oil Seal |
| 35097 | Counter Gear Kit, Automatic Transaxle |
| 35662B | Hub, 2ND Brake |
| 35706F | Race, Thrust Bearing (FOR SUN GEAR REAR) |
| 35706G | Bearing, Thrust (FOR SUN GEAR REAR) |
| 35714D | Gear, FR Planetary Sun |
| 35720 | Gear Assy, Front Planetary |
| 35720C | Nut (FOR FRONT PLANETARY GEAR) |
| 35720D | Washer (FOR FRONT PLANETARY GEAR) |
| 35720G | Gear Assy, Planetary |
| 35720H | Race, Thrust Bearing(FOR PLANETARY GEAR) |
| 35720J | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR FRONT) |
| 35720K | Bearing, Thrust Needle Roller(FOR PLANETARY GEAR REAR) |
| 35730 | Gear Assy, Rear Planetary Sun |
| 35730A | Race, Thrust Bearing (FOR REAR PLANETARY SUN GEAR) |
| 35730B | Bearing, Thrust Needle Roller (FOR REAR PLANERARY SUN GEAR) |
| 35730C | Bearing, Thrust Needle(FOR REAR PLANETARY SUN GEAR, NO.2) |
| 35733 | Gear, Parking Lock |
| 35737 | Washer, Planetary Carrier Thrust |
| 35737A | Washer, Planetary Carrier Thrust, NO.1 |
| 35738 | Washer, Planetary Carrier Thrust, NO.2 |
| 35738C | Washer, Planetary Carrier Thrust, NO.2 |
| 35743 | Gear, Front Planetary Ring |
| 35743K | Gear, Planetary Ring |
| 35760 | Gear Assy, Rear Planetary |
| 35762E | Flange, Planetary Ring Gear |
| 35762F | Ring, Hole Snap(FOR PLANETARY RING GEAR) |
| 35782C | Gear, Counter Drive |
| 35782D | Ring, Hole Snap(FOR COUNTER DRIVE GEAR) |
| 35782E | Bearing(FOR COUNTER DRIVE GEAR) |
| 35782H | Nut(FOR COUNTER DRIVE GEAR) |
| 35782K | Washer, Lock(FOR COUNTER DRIVE GEAR LOCK NUT) |
| 35783D | Gear, Counter Driven |
| 35786B | Race, Thrust Bearing, NO.2 |
| 35786H | Race, Thrust Bearing, NO.1 |
| 35789 | Race, Thrust Bearing (FOR FRONT PLANETARY FLANGE FRONT) |
| 35789B | Race, Thrust Bearing (FOR FRONT PLANETARY FLANGE REAR) |
| 35790A | Clutch Assy, 1 Way |
| 35791A | Clutch, 1 Way, NO.1 |
| 35791B | Ring, Hole Snap(FOR 1 WAY CLUTCH) |
| 35792B | Ring, Hole Snap (FOR 1 WAY CLUTCH NO.2) |
| 35793B | Retainer, 1 Way Clutch |
| 35797 | Race, 1 Way Clutch Inner |
| 35882D | Tube, Differential Gear Lube Apply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
