Toyota Corolla Axio/Fielder
2012-04 → present · chassis NKE165,NRE16#,NZE16#,ZRE162 · catalogue 151170 · Japan
Supported model
Data version 2018-02

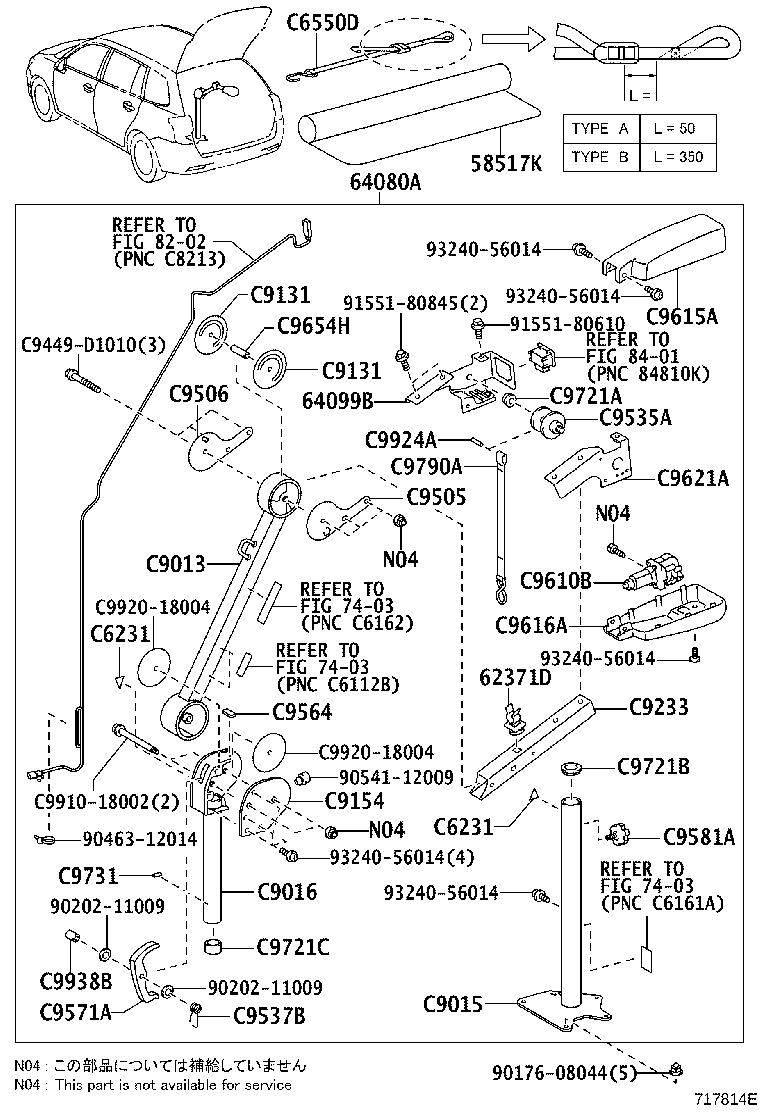

Slope & Power Lift
33 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 58517K | Mat, Guard |
| 62371D | Catch, Lock |
| 64080A | Arm Assy, Power Lift |
| 64099B | Base Sub-assy, Power Lift Arm Guide |
| 74611A | Strap, Assist Grip |
| C6231 | Mark, Side |
| C6500 | Wheel Chair Assy |
| C6550D | Belt Assy, Wheel Chair Set, NO.1 |
| C9013 | Arm Sub-assy, Power Lift, NO.1 |
| C9015 | Post Sub-assy, Power Lift |
| C9016 | Post Sub-assy, Power Lift, Inner |
| C9131 | Plate, Chair Lift Arm |
| C9154 | Support, Power Lift Arm Hinge |
| C9233 | Arm, Power Lift |
| C9505 | Support Sub-assy, Return Spring Pipe, RH |
| C9506 | Support Sub-assy, Return Spring Pipe, LH |
| C9535A | Pulley, Power Lift |
| C9537B | Spring, Power Lift Return |
| C9564 | Protector, Power Lift Cylinder Cover |
| C9571A | Lever, Power Lift Arm Lock |
| C9581A | Handle, Power Lift Lock |
| C9610B | Motor Assy, Power Lift |
| C9615A | Cover, Power Lift Motor, NO.1 |
| C9616A | Cover, Power Lift Motor, NO.2 |
| C9621A | Base, Power Lift Motor |
| C9654H | Collar, Power Lift Cylinder |
| C9721A | Bearing, NO.2 Winch, NO.1 |
| C9721B | Bearing, NO.2 Winch, NO.2 |
| C9721C | Bearing, NO.2 Winch, NO.3 |
| C9731 | Pin, Winch Roller, NO.1 |
| C9790A | Belt Assy, Winch |
| C9924A | Pin |
| C9938B | Collar |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
