Toyota Sprinter
1987-05 → 1991-08 · chassis AE9#,CE9#,EE9# · catalogue 152120 · Japan
Discontinued model
Data version 1992-06

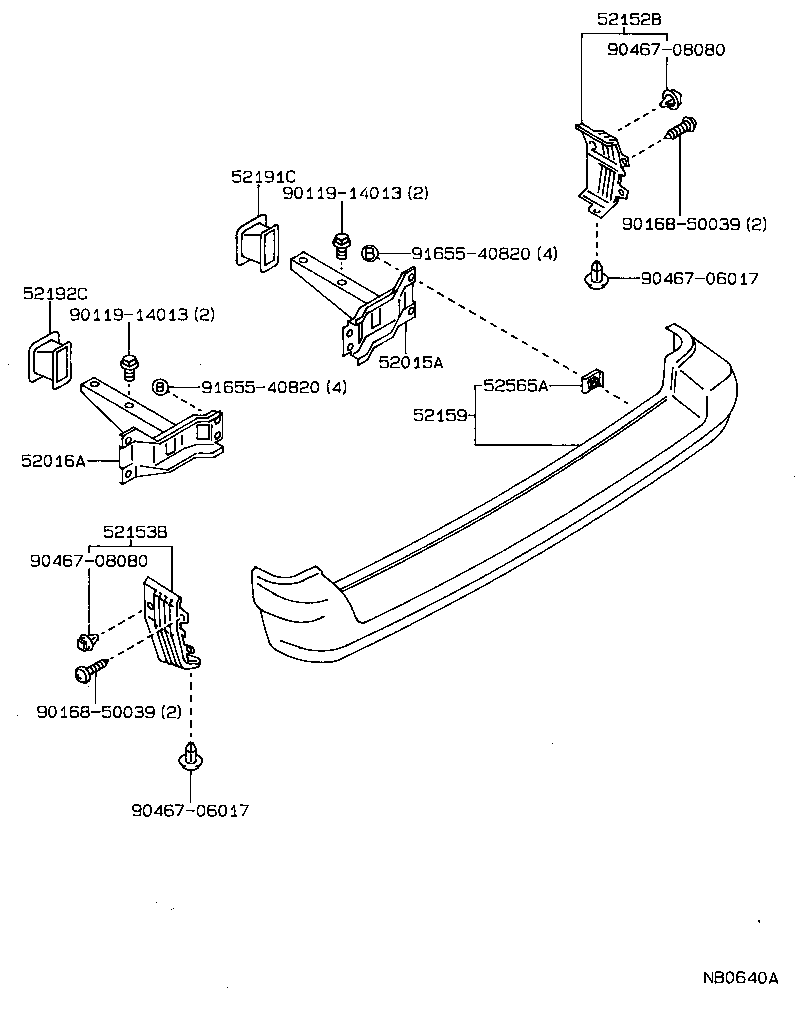

Rear Bumper & Bumper Stay
24 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52015A | Arm Sub-assy, Rear Bumper, RH |
| 52016A | Arm Sub-assy, Rear Bumper, LH |
| 52023 | Reinforcement Sub-assy, Rear Bumper |
| 52152B | Extension, Rear Bumper, RH |
| 52153B | Extension, Rear Bumper, LH |
| 52155A | Support, Rear Bumper Side, RH |
| 52156A | Support, Rear Bumper Side, LH |
| 52157C | Support, Rear Bumper Side, NO.2 RH |
| 52158C | Support, Rear Bumper Side, NO.2 LH |
| 52159 | Cover, Rear Bumper |
| 52167A | Support, Rear Bumper Side, NO.4 RH |
| 52168A | Support, Rear Bumper Side, NO.4 LH |
| 52172B | Reinforcement, Rear Bumper, NO.2 |
| 52173C | Reinforcement, Rear Bumper, NO.3 |
| 52191A | Seal, Rear Bumper Arm |
| 52191C | Seal, Rear Bumper Arm, RH |
| 52192C | Seal, Rear Bumper Arm, LH |
| 52561 | Retainer, Rear Bumper, Upper Center |
| 52565A | Retainer, Rear Bumper, Lower |
| 52575 | Retainer, Rear Bumper Side, RH |
| 52576 | Retainer, Rear Bumper Side, LH |
| 52591 | Seal, Rear Bumper Side, RH |
| 52615 | Absorber, Rear Bumper Energy |
| 52751 | Moulding, Rear Bumper |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
