Factory parts data · Europe

Toyota Sprinter

1991-06 → 2002-06 · chassis AE10#,CE10#,EE10# · catalogue 152130 · Japan

Discontinued model Data version 2003-01

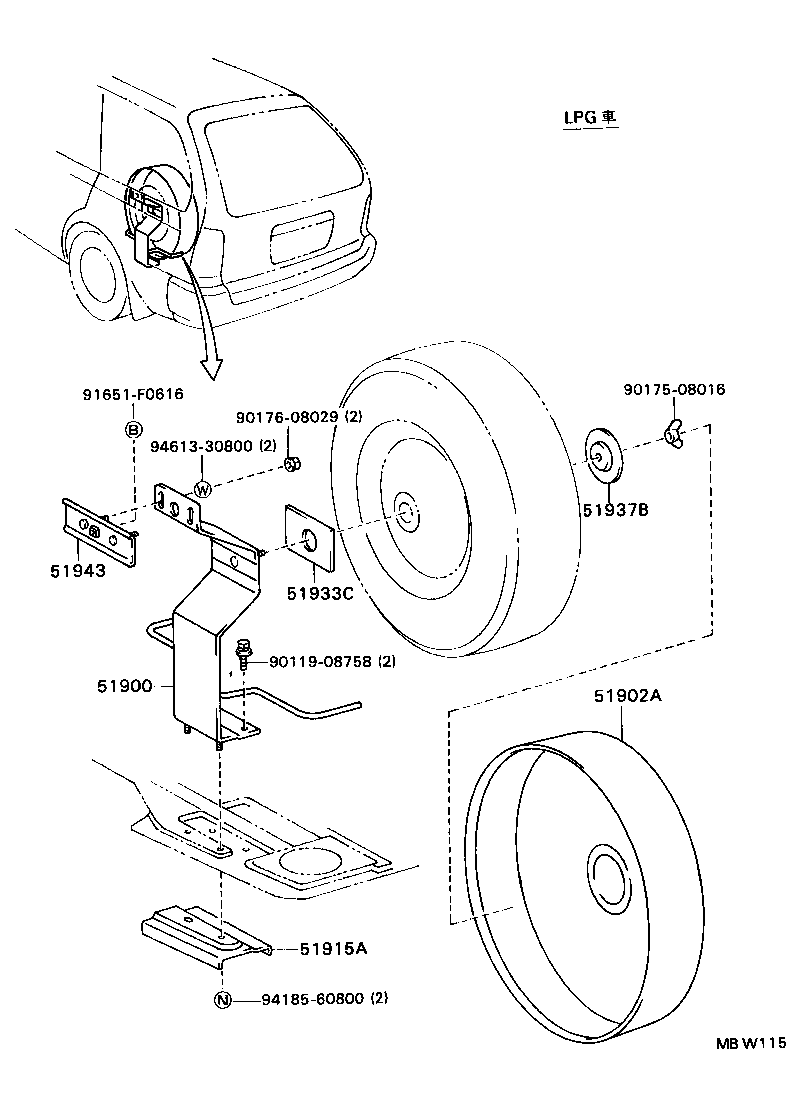

Exploded illustration MBW115 9017508016 — not listed in this catalogue 91651F0616 — not listed in this catalogue 9017608029 — not listed in this catalogue 9461330800 — not listed in this catalogue 51937B — PLATE, SPARE WHEEL CARRIER LOCK (1 parts) 51943 — BRACKET, SPARE WHEEL CARRIER, NO.1 (1 parts) 51933C — STOPPER, SPARE WHEEL (1 parts) 9011908758 — not listed in this catalogue 51900 — CARRIER ASSY, SPARE WHEEL (17 parts) 51902A — COVER SUB-ASSY, SPARE WHEEL (1 parts) 51915A — BASE, SPARE WHEEL CARRIER (1 parts) 9418560800 — not listed in this catalogue
MBW115 · 6 callouts, 6 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
22 parts on this figure
Part number Description Fitment Price
51900 — Carrier Assy, Spare Wheel
51900-12050 Carrier Assy, Spare Wheel
1994-03 → 1995-05 ended
AE10#,CE100,104,EE101 ¥810
51900-12060 note Carrier Assy, Spare Wheel
1994-03 → 1995-05 ended
AE10#,CE100,104,EE101 ¥810
51900-12070 note Carrier Assy, Spare Wheel
1994-03 → 1995-05 ended
AE10#,CE100,104,EE101 GT,SEG,SEL,XE ¥710
51900-13120 Carrier Assy, Spare Wheel
1991-09 → 2000-08 ended
EE102,103,106,107 ¥7,600
51900-13130 Carrier Assy, Spare Wheel
2000-08 → —
EE102;EE103 5F ¥7,600
51900-13130 note Carrier Assy, Spare Wheel
1998-04 → —
CE107;EE103 3FC ¥7,600
51900-13130 Carrier Assy, Spare Wheel
1991-09 → 1997-08 ended
CE106 ¥7,600
51900-13130 note Carrier Assy, Spare Wheel
1997-08 → 1998-04 ended
CE106;EE103 3FC DX ¥7,600
51900-13130 note Carrier Assy, Spare Wheel
1992-01 → 2000-08 ended
EE102,106 4F DX ¥7,600
51900-13140 Carrier Assy, Spare Wheel
1991-09 → —
EE104,108 ¥7,600
51900-13150 Carrier Assy, Spare Wheel
1991-09 → —
CE102,108 ¥7,600
51900-13150 note Carrier Assy, Spare Wheel
1994-01 → —
EE104 ¥7,600
51900-13160 Carrier Assy, Spare Wheel
1991-09 → —
AE109,CE105,109 ¥9,800
51900-13170 note Carrier Assy, Spare Wheel
1991-09 → 1994-01 ended
EE106 4F ¥10,800
51900-17020 note Carrier Assy, Spare Wheel
1991-06 → 1994-03 ended
AE10#,CE100,104,EE101 GT,SEG,SEL,XE ¥850
51931-12010 Carrier Assy, Spare Wheel
1991-06 → 1994-03 ended
AE10#,CE100,104,EE101 ¥1,350
51931-12020 note Carrier Assy, Spare Wheel
1991-06 → 1994-03 ended
AE10#,CE100,104,EE101 ¥1,460
51902A — Cover Sub-assy, Spare Wheel
51902-13010 note Cover Sub-assy, Spare Wheel
1991-09 → 1994-01 ended
EE106 4F ¥11,300
51915A — Base, Spare Wheel Carrier
51915-13020 note Base, Spare Wheel Carrier
1991-09 → 1994-01 ended
EE106 4F ¥1,390
51933C — Stopper, Spare Wheel
51933-13040 note Stopper, Spare Wheel
1991-09 → 1994-01 ended
EE106 4F ¥820
51937B — Plate, Spare Wheel Carrier Lock
51937-13110 note Plate, Spare Wheel Carrier Lock
1991-09 → 1994-01 ended
EE106 4F ¥1,160
51943 — Bracket, Spare Wheel Carrier, NO.1
51932-13060 note Bracket, Spare Wheel Carrier, NO.1
1991-09 → 1994-01 ended
EE106 4F ¥1,020
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
