Toyota Sprinter Trueno
1987-05 → 1991-06 · chassis AE9# · catalogue 154120 · Japan
Discontinued model
Data version 1992-06

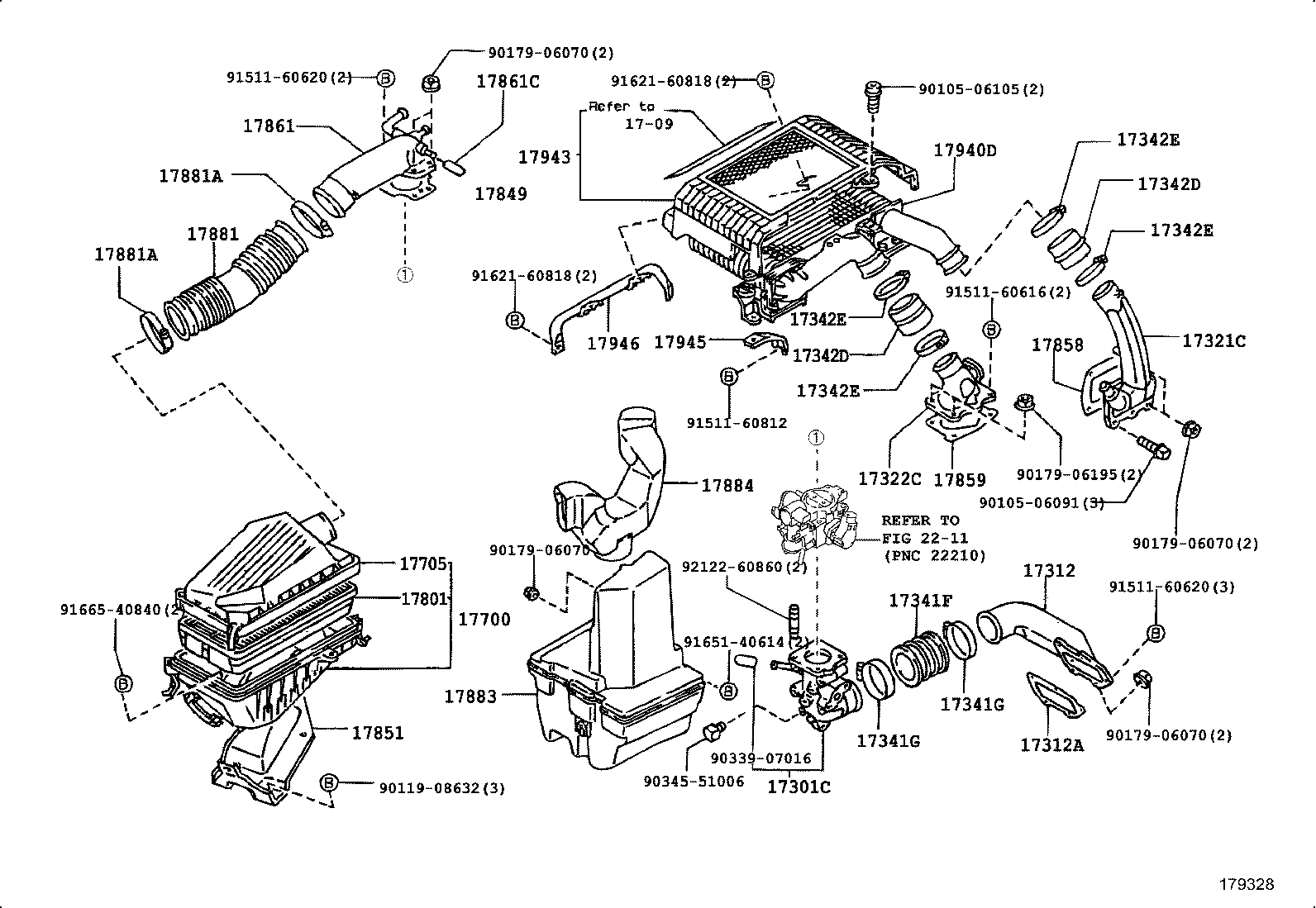

Air Cleaner
41 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 17061 | Diaphragm Sub-assy |
| 17301C | Duct Sub-assy, Air Inlet, NO.1 |
| 17305 | Valve Sub-assy, Reed |
| 17312 | Duct, Air Inlet, NO.2 |
| 17312A | Gasket, Air Inlet Duct, NO.2 |
| 17321C | Duct, Air Outlet, NO.1 |
| 17322C | Duct, Air Outlet, NO.2 |
| 17341F | Hose, Air, NO.1 |
| 17341G | Clamp OR Clip(FOR AIR HOSE, NO.1) |
| 17342D | Hose, Air, NO.2 |
| 17342E | Clamp OR Clip(FOR AIR HOSE, NO.2) |
| 17700 | Cleaner Assy, Air |
| 17700A | Nut, Wing(FOR AIR CLEANER) |
| 17700F | Bolt, Stud(FOR AIR CLEANER SETTING) |
| 17705 | Cap Sub-assy, Air Cleaner |
| 17728 | Valve, Thermostatic |
| 17751 | Inlet, Air Cleaner, NO.1 |
| 17783 | Plate, Air Cleaner Baffle |
| 17785 | Silencer, Air Cleaner |
| 17787A | Bracket, Air Cleaner Silencer |
| 17801 | Element Sub-assy, Air Cleaner Filter |
| 17849 | Gasket, Intake Air Connector |
| 17851 | Bracket, Air Cleaner Support |
| 17858 | Gasket, Air Outlet Duct, NO.1 |
| 17859 | Gasket, Air Outlet Duct, NO.2 |
| 17861 | Connector, Intake Air |
| 17861C | Cap(FOR INTAKE AIR CONNECTOR) |
| 17881 | Hose, Air Cleaner, NO.1 |
| 17881A | Clamp(FOR AIR CLEANER HOSE, NO.1) |
| 17882 | Hose, Air Cleaner, NO.2 |
| 17882A | Clamp(FOR AIR CLEANER HOSE, NO.2) |
| 17883 | Hose, Air Cleaner, NO.3 |
| 17884 | Hose, Air Cleaner, NO.4 |
| 17893 | Resonator, Intake Air |
| 17894A | Resonator, Intake Air, NO.2 |
| 17940D | Intercooler Assy |
| 17943 | Protector, Intercooler |
| 17945 | Bracket, Intercooler Support |
| 17946 | Bracket, Intercooler Support, NO.2 |
| 22250 | Meter Assy, Intake Air Flow |
| 22275 | Gasket, Air Flow Meter |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
