Toyota Sprinter
1979-03 → 1983-04 · chassis KE70,AE70,TE7#,CE70 · catalogue 162140 · Japan
Discontinued model
Data version 1983-12

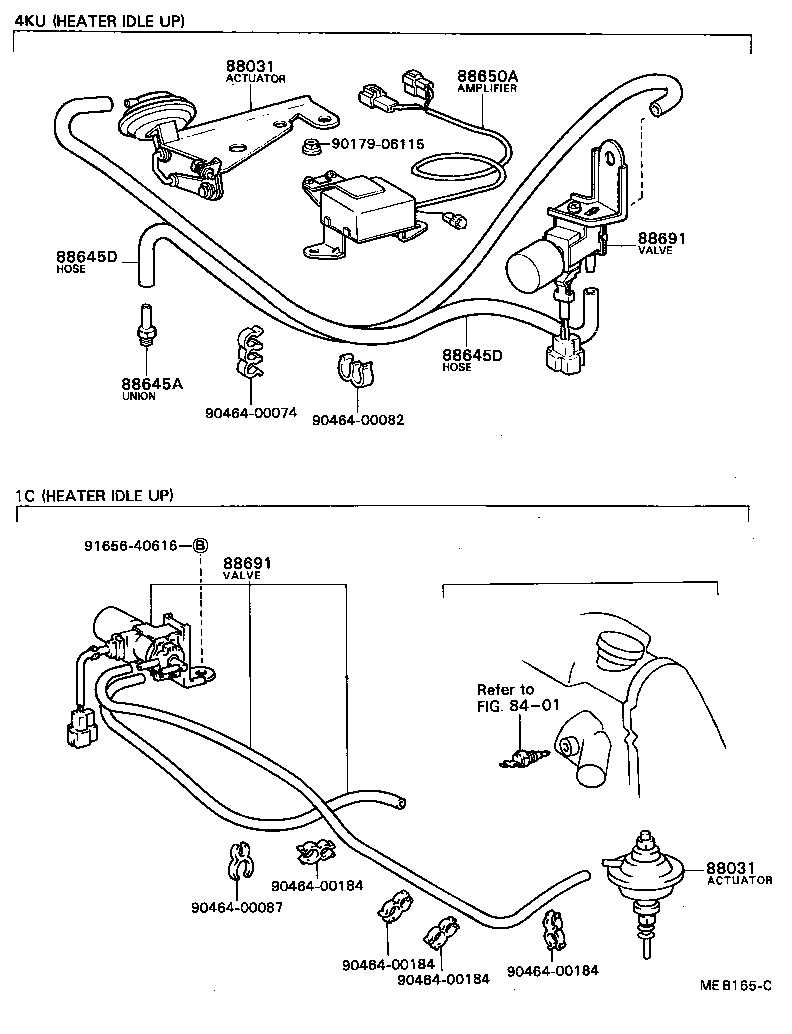

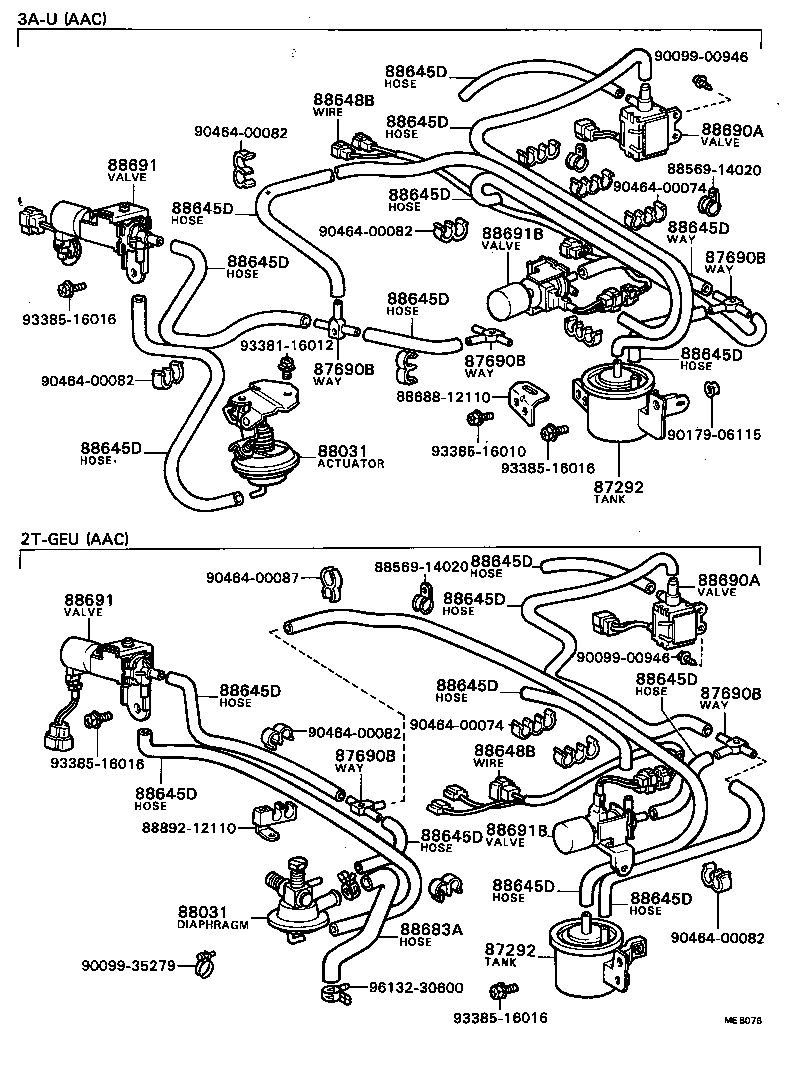

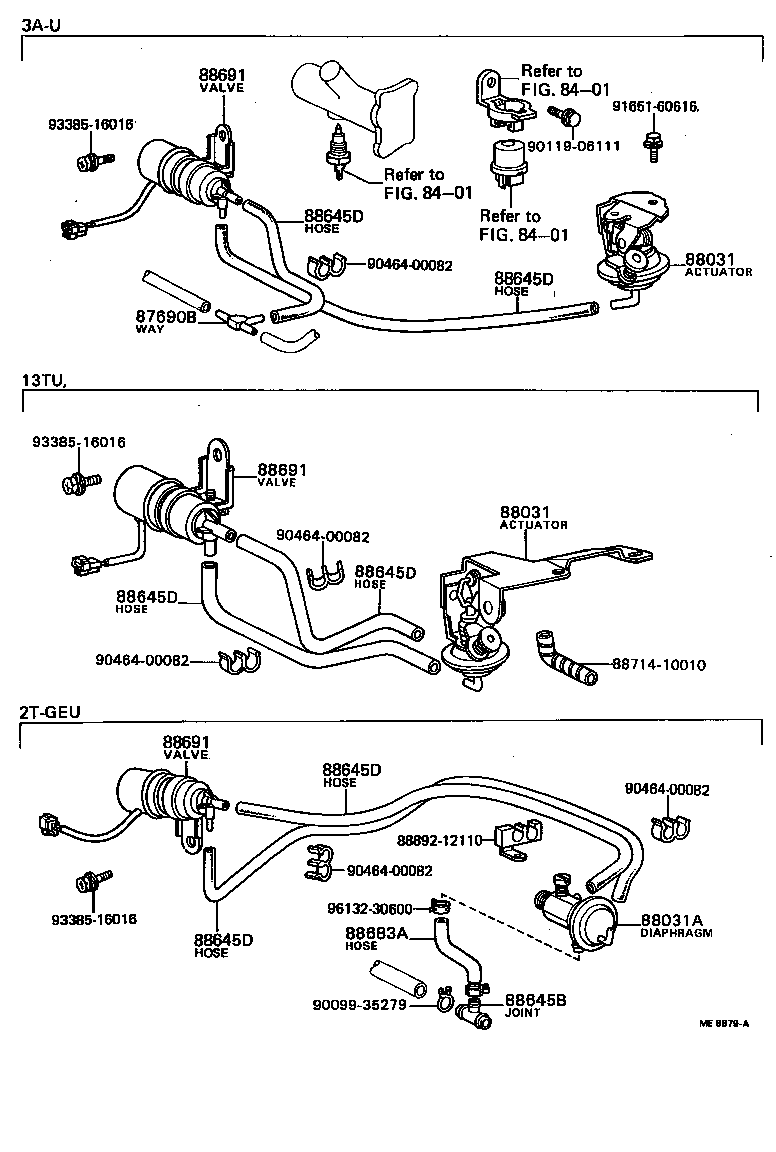

Heating & Air Conditioning - Vacuum Piping
15 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87292 | Tank, Vacuum |
| 87690B | Way, 3 |
| 88031 | Actuator Set, Idle-up |
| 88031A | Diaphragm Sub-assy, Idle-up Actuator |
| 88630E | Relay Assy, Cooler |
| 88645A | Union (FOR IDLE UP DEVICE) |
| 88645B | Joint, NO.1 (FOR IDLE UP DIVICE) |
| 88645D | Hose (FOR IDLE UP DEVICE) |
| 88645E | Joint, NO.2 (FOR IDLE UP DEVICE) |
| 88648B | Wiring, Cooler, NO.1 |
| 88650A | Amplifier Assy(FOR HEATER IDLE-UP) |
| 88683A | Hose (ENGINE TO MAGNET VALVE) |
| 88690A | Valve Assy, Combination |
| 88691 | Valve, Magnet (FOR IDLE UP DEVICE) |
| 88691B | Valve, Magnet (FOR WATER VALVE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
