Toyota Auris
2012-08 → 2018-05 · chassis NRE185,NZE18#,ZRE186,ZWE186 · catalogue 165120 · Japan
Supported model
Data version 2018-11

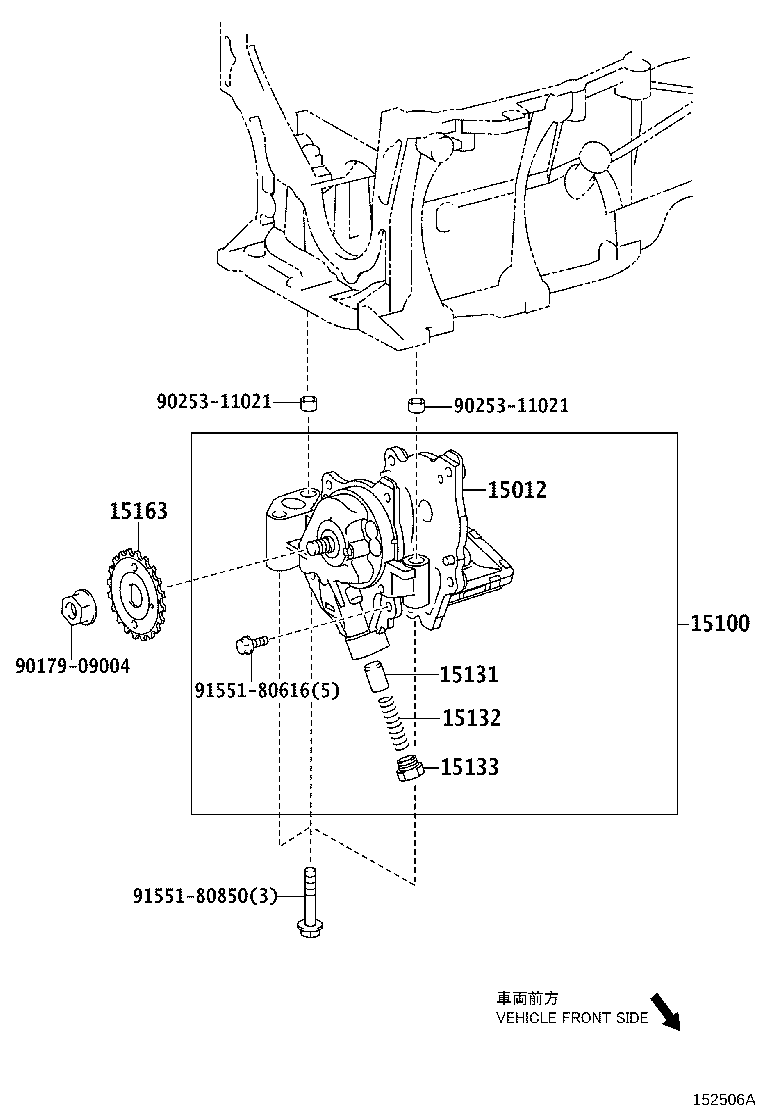

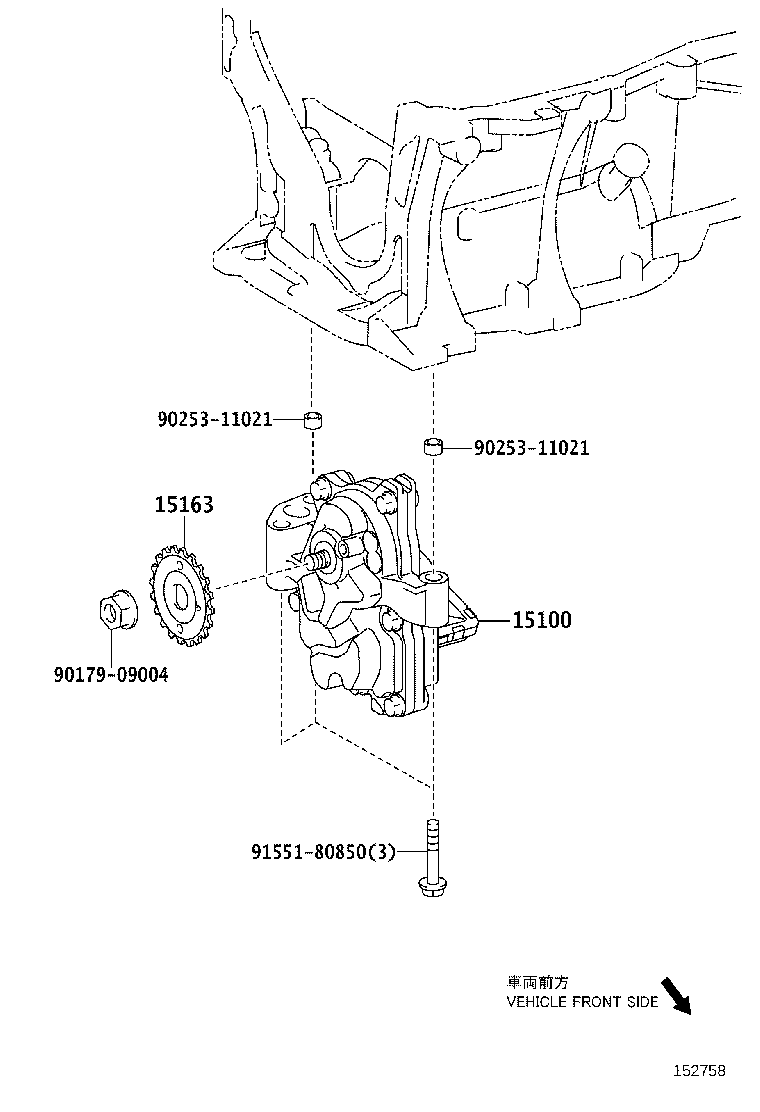

Engine Oil Pump
16 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 12511J | Bracket, Alternator |
| 15012 | Cover Sub-assy, Oil Pump |
| 15100 | Pump Assy, Oil |
| 15100A | Pin, Ring(FOR OIL PUMP SET) |
| 15100C | Seal(FOR OIL PUMP) |
| 15100G | Bolt,Stud(FOR OIL PUMP) |
| 15100Q | Sensor, Crank Position |
| 15104 | Strainer Sub-assy, Oil |
| 15104E | Bolt, Stud(FOR OIL STRAINER) |
| 15131 | Valve, Oil Pump Relief |
| 15132 | Spring, Oil Pump Relief Valve |
| 15133 | Plug, Oil Pump Relief Valve |
| 15149 | Gasket, Oil Strainer Flange |
| 15163 | Gear, Oil Pump Drive Shaft |
| 15193 | Gasket, Oil Pump |
| 15193C | Gasket, Oil Pump NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
