Toyota MR2
1984-06 → 1989-12 · chassis AW1# · catalogue 211110 · Japan
Discontinued model
Data version 1990-06

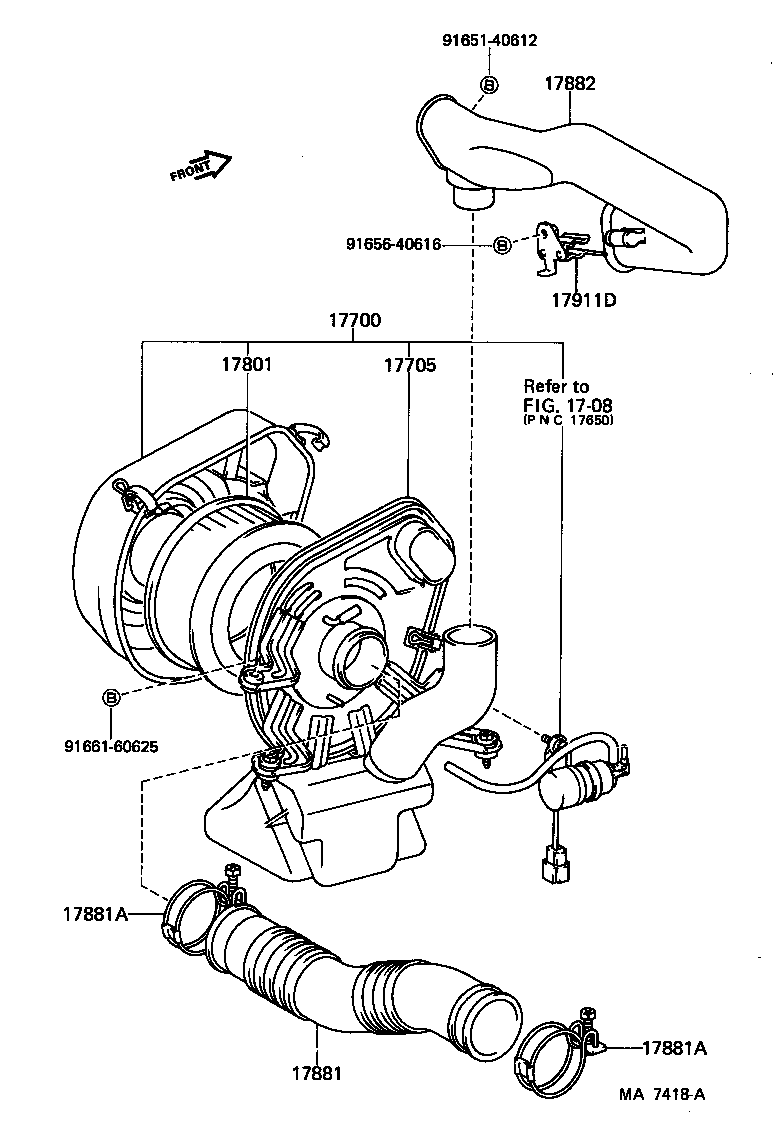

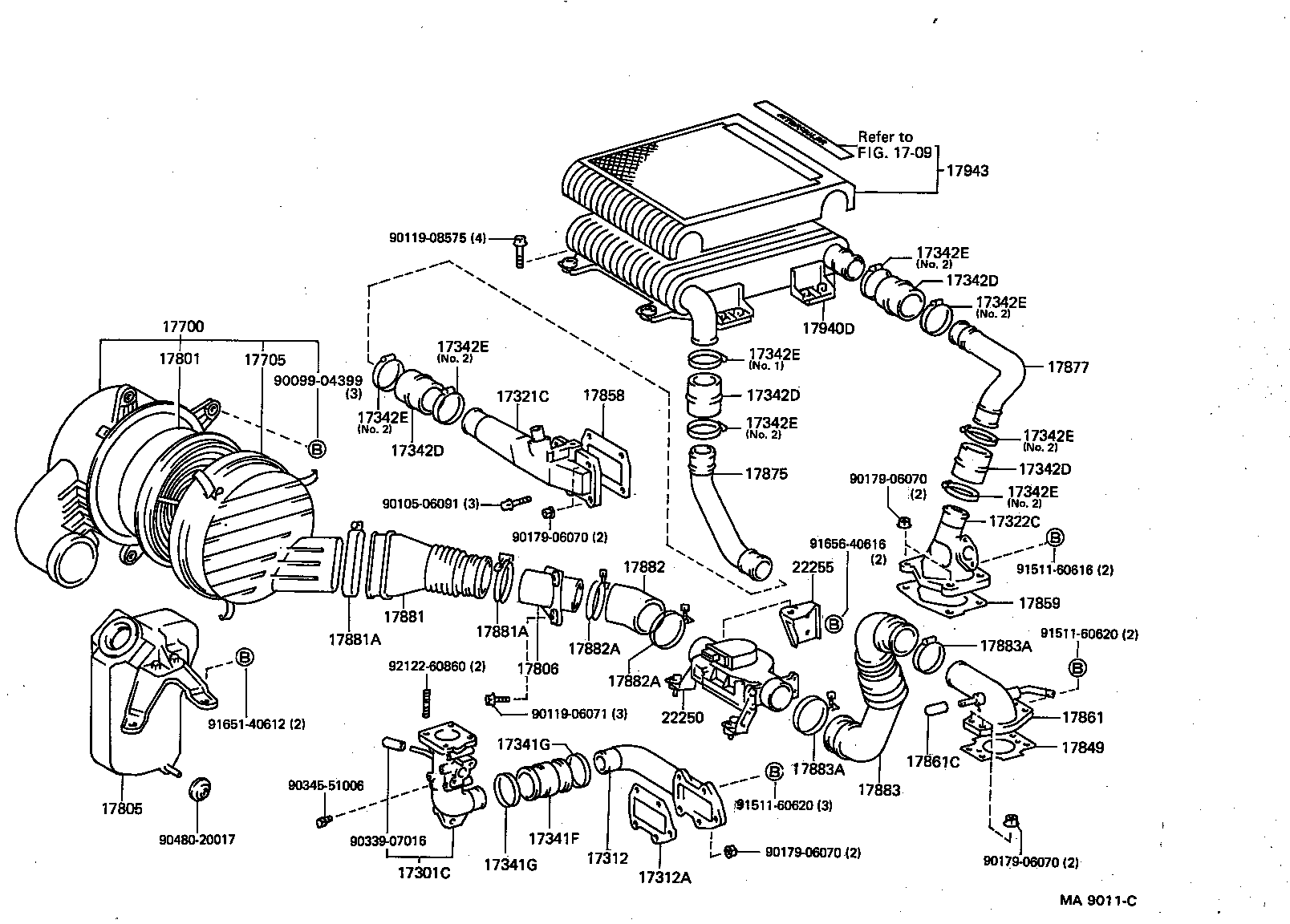

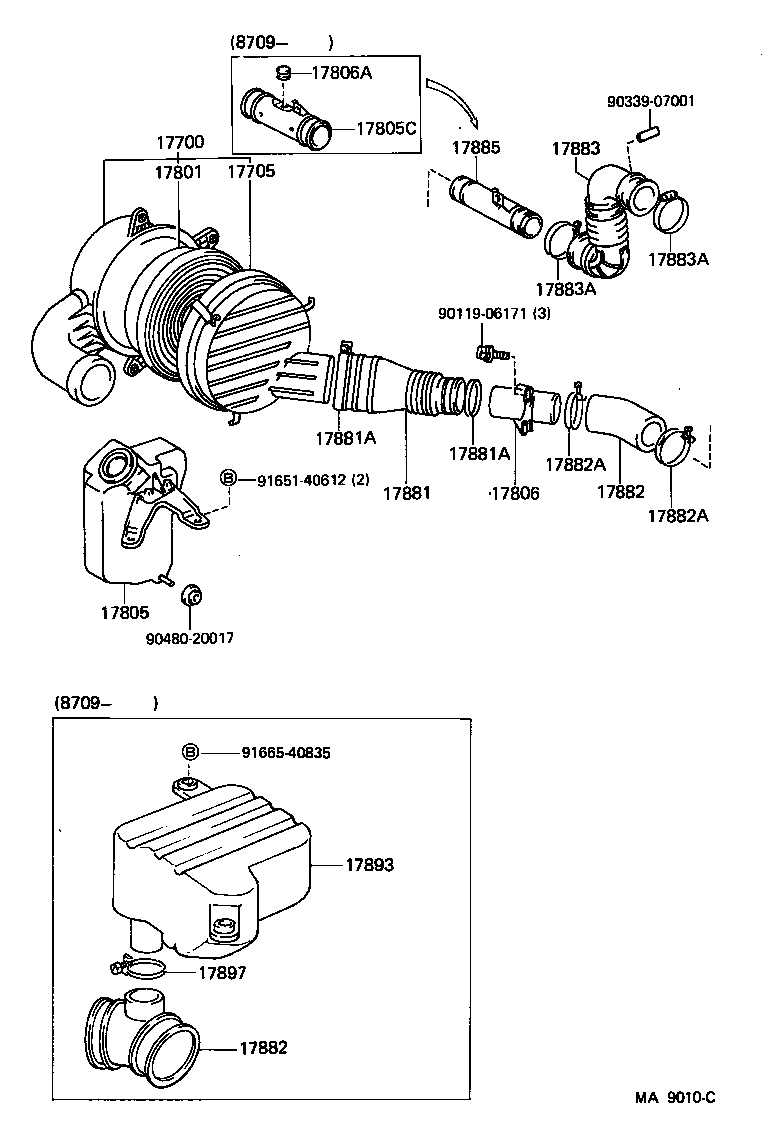

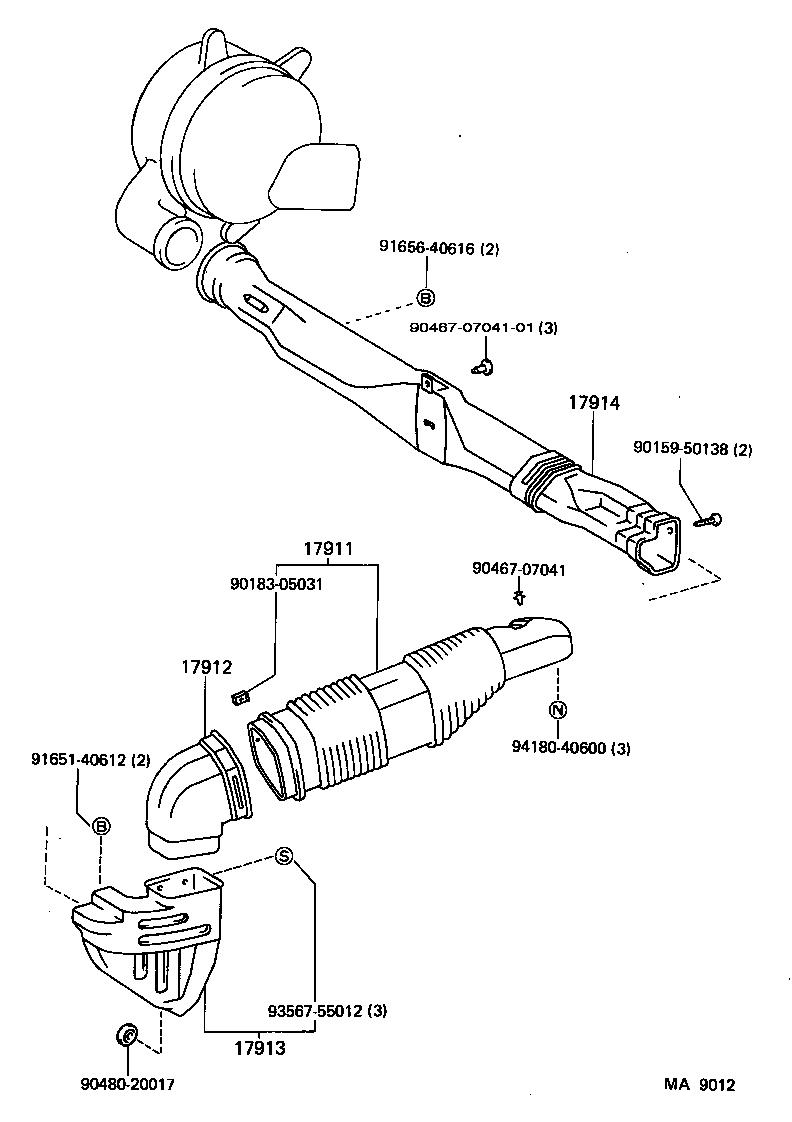

Air Cleaner
50 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 17061 | Diaphragm Sub-assy |
| 17301C | Duct Sub-assy, Air Inlet, NO.1 |
| 17312 | Duct, Air Inlet, NO.2 |
| 17312A | Gasket, Air Inlet Duct, NO.2 |
| 17321C | Duct, Air Outlet, NO.1 |
| 17322C | Duct, Air Outlet, NO.2 |
| 17341F | Hose, Air, NO.1 |
| 17341G | Clamp OR Clip(FOR AIR HOSE, NO.1) |
| 17342D | Hose, Air, NO.2 |
| 17342E | Clamp OR Clip(FOR AIR HOSE, NO.2) |
| 17700 | Cleaner Assy, Air |
| 17700A | Nut, Wing(FOR AIR CLEANER) |
| 17700F | Bolt, Stud(FOR AIR CLEANER SETTING) |
| 17705 | Cap Sub-assy, Air Cleaner |
| 17706 | Inlet Sub-assy, Air Cleaner, NO.2 |
| 17728 | Valve, Thermostatic |
| 17801 | Element Sub-assy, Air Cleaner Filter |
| 17805 | Connector Sub-assy, Intake Air |
| 17805C | Pipe Sub-assy, Air Cleaner, NO.1 |
| 17806 | Pipe Sub-assy, Air Cleaner, NO.2 |
| 17806A | Grommet, Air Cleaner Pipe |
| 17841 | Gasket, Filter Element |
| 17845 | Gasket, Air Cleaner Cap |
| 17848 | Gasket, Air Cleaner TO Carburetor |
| 17849 | Gasket, Intake Air Connector |
| 17858 | Gasket, Air Outlet Duct, NO.1 |
| 17859 | Gasket, Air Outlet Duct, NO.2 |
| 17861 | Connector, Intake Air |
| 17861C | Cap(FOR INTAKE AIR CONNECTOR) |
| 17875 | Pipe, Intake Air Connector |
| 17877 | Pipe, Intake Air Connector, NO.2 |
| 17881 | Hose, Air Cleaner, NO.1 |
| 17881A | Clamp(FOR AIR CLEANER HOSE, NO.1) |
| 17882 | Hose, Air Cleaner, NO.2 |
| 17882A | Clamp(FOR AIR CLEANER HOSE, NO.2) |
| 17883 | Hose, Air Cleaner, NO.3 |
| 17883A | Clamp(FOR AIR CLEANER HOSE, NO.3) |
| 17885 | Pipe, Air Cleaner |
| 17893 | Resonator, Intake Air |
| 17897 | Clamp, Hose(FOR AIR CLEANER) |
| 17911 | Duct, Cool Air Intake, NO.1 |
| 17911D | Bracket, Cool Air Intake Hose, NO.1 |
| 17912 | Duct, Cool Air Intake, NO.2 |
| 17913 | Duct, Cool Air Intake, NO.3 |
| 17914 | Duct, Cool Air Intake, NO.4 |
| 17940D | Intercooler Assy |
| 17943 | Protector, Intercooler |
| 22250 | Meter Assy, Intake Air Flow |
| 22255 | Bracket, Air Flow Meter |
| 25704 | Valve Sub-assy, Electric Air Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
