Toyota Carina FR
1981-09 → 1988-04 · chassis TA6#,AA6#,SA60,RA63,KA67,CA6# · catalogue 221130 · Japan
Discontinued model
Data version 1988-05

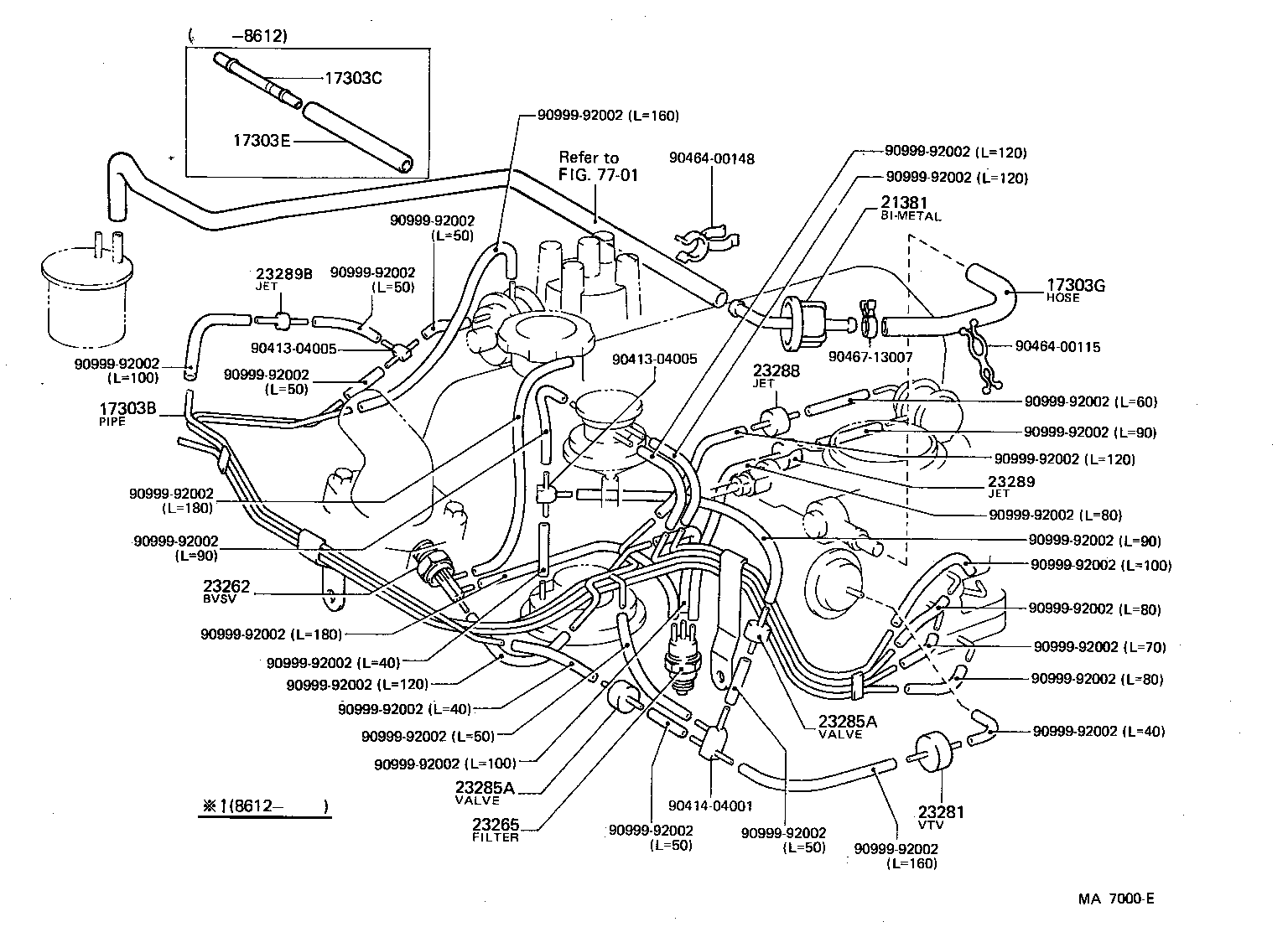

Vacuum Piping
34 part groups · 16 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17303C | Pipe Sub-assy, Air, NO.2 |
| 17303E | Hose, NO.1(FOR AIR PIPE) |
| 17303G | Hose, NO.3(FOR AIR PIPE) |
| 17341D | Hose, NO.1(FOR IDLE-UP) |
| 17341E | Clip, NO.1(FOR IDLE-UP HOSE) |
| 17342B | Hose, NO.2(FOR IDLE-UP) |
| 17342C | Clip, NO.2(FOR IDLE-UP HOSE) |
| 17561 | Stay(FOR AIR HOSE) |
| 17561A | Clamp(FOR AIR HOSE) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17810A | Filter Assy, Air |
| 21381 | Bimetal, Thermostatic |
| 21908 | Actuator Sub-assy, Idle-up |
| 23255 | Valve, Thermostatic Vacuum Transmitting, NO.1 |
| 23262 | Valve, Bimetal Vacuum Switching, NO.1 |
| 23263 | Valve, Bimetal Vacuum Switching, NO.2 |
| 23264 | Valve, Bimetal Vacuum Switching, NO.3 |
| 23265 | Filter, Gas, NO.1 |
| 23271 | Valve, Thermostatic Vacuum Switching, NO.1 |
| 23272 | Valve, Thermostatic Vacuum Switching, NO.2 |
| 23275 | Valve, Vacuum Control, NO.1 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23282 | Valve, Vacuum Transmitting, NO.2 |
| 23285A | Valve, Check, NO.1 |
| 23286A | Valve, Check, NO.2 |
| 23288 | Jet, NO.1 |
| 23289 | Jet, NO.2 |
| 23289B | Jet, NO.3 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25751 | Clamp, Vacuum Control Valve, NO.1 |
| 25804 | Valve Set, Vacuum Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
