Toyota Carina FF
1988-05 → 1992-11 · chassis AT17#,ST170,CT17#,ET176 · catalogue 231120 · Japan
Discontinued model
Data version 1993-06

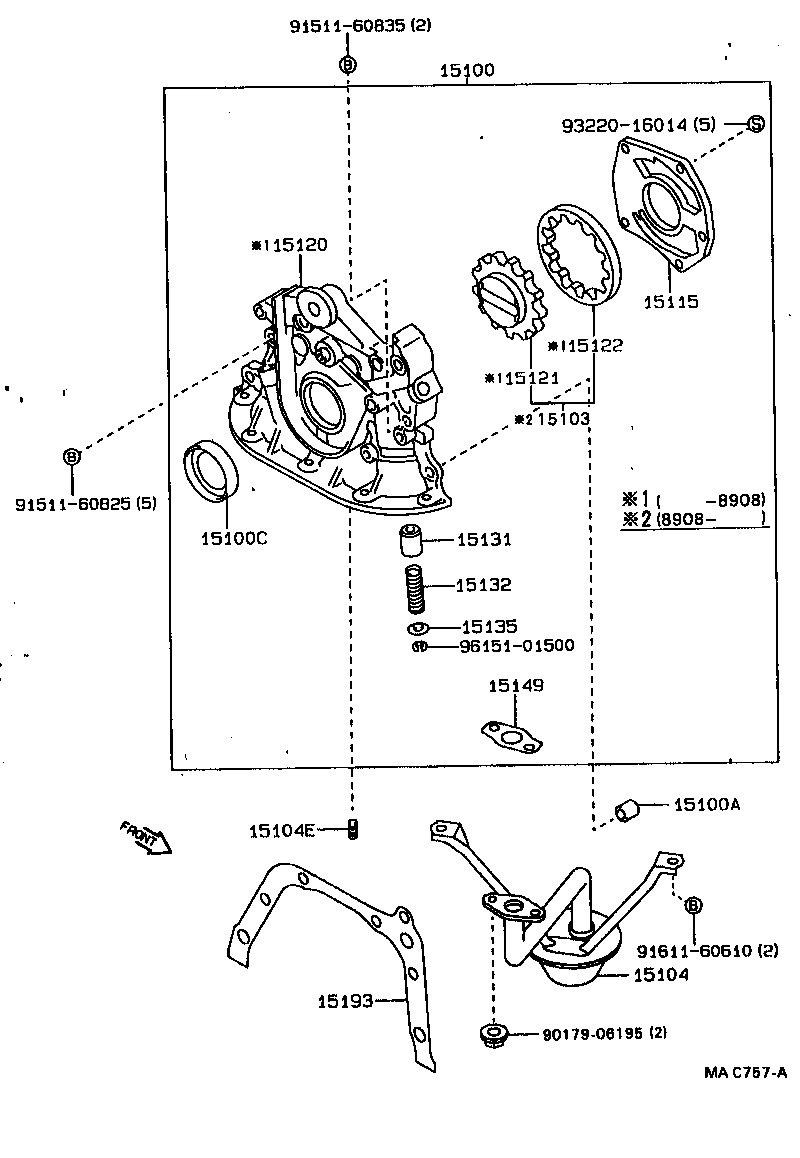

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 15100 — Pump Assy, Oil | ||||
| 15100-11021 |
Pump Assy, Oil
1988-05 → 1992-11
ended
|
3E ET176 | ¥15,300 | |
| 15100-15050 |
Pump Assy, Oil
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥27,800 | |
| 15100-19025 |
Pump Assy, Oil
1988-05 → 1989-08
ended
|
4AGE AT171 | ¥28,000 | |
| 15100-19035 |
Pump Assy, Oil
1989-08 → 1989-12
ended
|
4AGE AT171 | ¥20,100 | |
| 15100-19036 |
Pump Assy, Oil
1989-12 → 1992-08
ended
|
4AGE AT171 | ¥19,700 | |
| 15100-64021 |
Pump Assy, Oil
1988-05 → 1989-05
ended
|
2C CT17# | ¥22,600 | |
| 15100-64040 |
Pump Assy, Oil
1989-05 → 1992-11
ended
|
2C CT17# | ¥28,900 | |
| 15100-74010 |
Pump Assy, Oil
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥19,700 | |
| 15100A — Pin, Ring(FOR OIL PUMP SET) | ||||
| 90253-09001 |
Pin, Ring(FOR OIL PUMP SET)
1988-05 → 1992-11
ended
|
3E ET176 | ¥120 | |
| 90253-11021 |
Pin, Ring(FOR OIL PUMP SET)
1988-05 → 1992-11
ended
|
2C CT17# | ¥120 | |
| 90253-11021 |
Pin, Ring(FOR OIL PUMP SET)
1988-05 → 1992-11
ended
|
4AF#,4AGE,5AF# AT17# | ¥120 | |
| 15100C — Seal(FOR OIL PUMP) | ||||
| 15165-70010 |
Seal(FOR OIL PUMP)
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥930 | |
| 90029-21007 |
Seal(FOR OIL PUMP)
1988-05 → 1989-05
ended
|
3E ET176 | ¥660 | |
| 90029-21007 |
Seal(FOR OIL PUMP)
1989-05 → 1992-11
ended
|
3E ET176 | ¥660 | |
| 90029-21007 |
Seal(FOR OIL PUMP)
1988-05 → 1989-05
ended
|
2C CT17# | ¥660 | |
| 90029-21014 |
Seal(FOR OIL PUMP)
1989-05 → 1990-05
ended
|
2C CT17# | ¥470 | |
| 90029-21022 |
Seal(FOR OIL PUMP)
1990-05 → 1992-11
ended
|
2C CT17# | ¥460 | |
| 90311-32001 |
Seal(FOR OIL PUMP)
1988-05 → 1989-11
ended
|
4A#,5AF AT17# | ¥320 | |
| 90311-32018 |
Seal(FOR OIL PUMP)
1989-11 → 1992-11
ended
|
4AF#,4AGE,5AF# AT17# | ¥240 | |
| 15103 — Gear Set, Oil Pump | ||||
| 15103-15020 |
Gear Set, Oil Pump
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥5,800 | |
| 15103-15020 note |
Gear Set, Oil Pump
1990-05 → 1992-11
ended
|
4AF#,5AFE AT17# | ¥5,800 | |
| 15103-15H00 note |
Gear Set, Oil Pump
1990-09 → 1992-11
ended
|
4AF#,5AFE AT17# | ¥6,300 | |
| 15103-16030 |
Gear Set, Oil Pump
1989-08 → 1992-08
ended
|
4AGE AT171 | ¥6,300 | |
| 15104 — Strainer Sub-assy, Oil | ||||
| 15104-11040 |
Strainer Sub-assy, Oil
1988-05 → 1992-11
ended
|
3E ET176 | ¥6,100 | |
| 15104-15080 |
Strainer Sub-assy, Oil
1988-05 → 1992-01
ended
|
4AF#,4AGE,5AF# AT17# | ¥4,690 | |
| 15104-15090 |
Strainer Sub-assy, Oil
1992-01 → 1992-11
ended
|
4AF#,4AGE,5AFE AT17# | ¥3,890 | |
| 15104-64021 |
Strainer Sub-assy, Oil
1988-05 → 1991-12
ended
|
2C CT17# | ¥6,600 | |
| 15104-64060 |
Strainer Sub-assy, Oil
1991-12 → 1992-06
ended
|
2C CT17# | ¥6,600 | |
| 15104-64070 |
Strainer Sub-assy, Oil
1992-06 → 1992-11
ended
|
2C CT17# | ¥6,600 | |
| 15104-88360 |
Strainer Sub-assy, Oil
1988-05 → 1989-12
ended
|
4SFI ST170 | ¥7,300 | |
| 15104-88380 |
Strainer Sub-assy, Oil
1989-12 → 1992-11
ended
|
4SF# ST170 | ¥7,600 | |
| 15104E — Bolt, Stud(FOR OIL STRAINER) | ||||
| 90116-06022 |
Bolt, Stud(FOR OIL STRAINER)
1988-05 → 1992-08
ended
|
4AGE AT171 | ¥130 | |
| 90116-06032 |
Bolt, Stud(FOR OIL STRAINER)
1988-05 → 1991-08
ended
|
2C CT17# | ¥140 | |
| 90116-06132 |
Bolt, Stud(FOR OIL STRAINER)
1991-08 → 1992-11
ended
|
2C CT17# | ¥130 | |
| 15115 — Cover, Oil Pump | ||||
| 15115-15020 note |
Cover, Oil Pump
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥1,620 | |
| 15115-15020 |
Cover, Oil Pump
1989-08 → 1992-11
ended
|
4AGE AT171 | ¥1,620 | |
| 15115-15030 note |
Cover, Oil Pump
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥1,620 | |
| 15115-16010 |
Cover, Oil Pump
1988-05 → 1989-08
ended
|
4AGE AT171 | ¥3,300 | |
| 15120 — Body Sub-assy, Oil Pump | ||||
| 15120-16010 |
Body Sub-assy, Oil Pump
1988-05 → 1989-08
ended
|
4AGE AT171 | ¥11,500 | |
| 15121 — Gear, Oil Pump Drive | ||||
| 15121-15040 |
Gear, Oil Pump Drive
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥3,780 | |
| 15121-16010 |
Gear, Oil Pump Drive
1988-05 → 1989-08
ended
|
4AGE AT171 | ¥3,480 | |
| 15121-16030 |
Gear, Oil Pump Drive
1990-05 → 1992-08
ended
|
4AGE AT171 | — | |
| 15122 — Gear, Oil Pump Driven | ||||
| 15122-15040 |
Gear, Oil Pump Driven
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥3,780 | |
| 15122-16010 |
Gear, Oil Pump Driven
1988-05 → 1989-08
ended
|
4AGE AT171 | ¥3,480 | |
| 15122-16030 |
Gear, Oil Pump Driven
1990-05 → 1992-08
ended
|
4AGE AT171 | — | |
| 15131 — Valve, Oil Pump Relief | ||||
| 15131-15030 note |
Valve, Oil Pump Relief
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥590 | |
| 15131-24010 |
Valve, Oil Pump Relief
1988-05 → 1992-11
ended
|
4AGE AT171 | ¥340 | |
| 15131-24010 note |
Valve, Oil Pump Relief
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥340 | |
| 15131-24010 |
Valve, Oil Pump Relief
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥340 | |
| 15131-64020 |
Valve, Oil Pump Relief
1988-05 → 1992-11
ended
|
2C CT17# | ¥610 | |
| 15132 — Spring, Oil Pump Relief Valve | ||||
| 15132-15030 note |
Spring, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥310 | |
| 15132-40010 note |
Spring, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥320 | |
| 15132-40010 |
Spring, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥320 | |
| 15132-40010 |
Spring, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AGE AT171 | ¥320 | |
| 15132-64012 |
Spring, Oil Pump Relief Valve
1988-08 → 1992-11
ended
|
2C CT17# | ¥300 | |
| 15132-76011 |
Spring, Oil Pump Relief Valve
1988-05 → 1988-08
ended
|
2C CT17# | ¥380 | |
| 15135 — Retainer, Oil Pump Relief Valve | ||||
| 15135-15010 |
Retainer, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AGE AT171 | ¥300 | |
| 15135-15010 note |
Retainer, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥300 | |
| 15135-15010 |
Retainer, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥300 | |
| 15135-15030 note |
Retainer, Oil Pump Relief Valve
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥310 | |
| 15149 — Gasket, Oil Strainer Flange | ||||
| 15149-15010 |
Gasket, Oil Strainer Flange
1988-05 → 1989-12
ended
|
4A#,5AF AT17# | ¥270 | |
| 15149-15011 |
Gasket, Oil Strainer Flange
1989-12 → 1992-05
ended
|
4AF#,4AGE,5AF# AT17# | ¥240 | |
| 15149-16010 |
Gasket, Oil Strainer Flange
1992-05 → 1992-11
ended
|
4AF#,4AGE,5AFE AT17# | ¥240 | |
| 15193 — Gasket, Oil Pump | ||||
| 15193-64021 |
Gasket, Oil Pump
1988-05 → 1992-11
ended
|
2C CT17# | ¥610 | |
| 15197-15011 |
Gasket, Oil Pump
1988-05 → 1989-12
ended
|
4A#,5AF AT17# | ¥790 | |
| 15197-15012 |
Gasket, Oil Pump
1989-12 → 1992-11
ended
|
4AF#,4AGE,5AF# AT17# | ¥740 | |
| 15197-63020 |
Gasket, Oil Pump
1988-05 → 1989-07
ended
|
4SFI ST170 | ¥710 | |
| 15197-63021 |
Gasket, Oil Pump
1989-07 → 1992-11
ended
|
4SF# ST170 | ¥660 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
