Toyota Carina FF
1988-05 → 1992-11 · chassis AT17#,ST170,CT17#,ET176 · catalogue 231120 · Japan
Discontinued model
Data version 1993-06

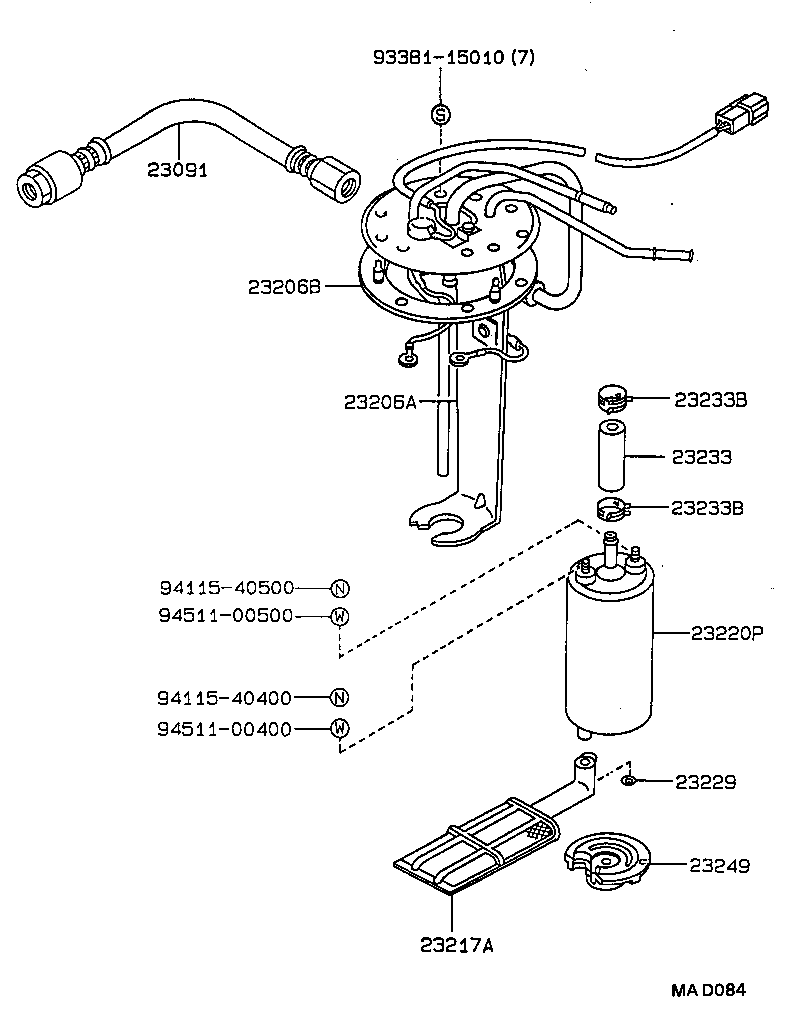

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 23091 — Tube Sub-assy, Fuel Pump | ||||
| 23091-74090 note |
Tube Sub-assy, Fuel Pump
1990-05 → 1992-08
ended
|
4AFE AT175 | ¥6,300 | |
| 23091-74090 |
Tube Sub-assy, Fuel Pump
1988-08 → 1990-05
ended
|
4AFE AT175 | ¥6,300 | |
| 23091-74090 |
Tube Sub-assy, Fuel Pump
1990-05 → 1992-08
ended
|
4AFE AT175 | ¥6,300 | |
| 23091-74120 |
Tube Sub-assy, Fuel Pump
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥7,100 | |
| 23091-74120 |
Tube Sub-assy, Fuel Pump
1988-05 → 1992-11
ended
|
4AF#,4AGE,5AFE AT170,171 | ¥7,100 | |
| 23206A — Bracket, Fuel Pump | ||||
| 23206-74220 |
Bracket, Fuel Pump
1988-08 → 1992-08
ended
|
4AFE AT175 | ¥8,000 | |
| 23206-74321 |
Bracket, Fuel Pump
1988-05 → 1988-11
ended
|
4SFI ST170 | ¥8,000 | |
| 23206-74321 |
Bracket, Fuel Pump
1988-05 → 1988-11
ended
|
4A# AT171 | ¥8,000 | |
| 23206-74341 |
Bracket, Fuel Pump
1988-11 → 1992-11
ended
|
4SF# ST170 | ¥8,000 | |
| 23206-74341 |
Bracket, Fuel Pump
1988-11 → 1992-11
ended
|
4AFE,4AGE AT171 | ¥8,000 | |
| 23206-74580 note |
Bracket, Fuel Pump
1990-05 → 1992-08
ended
|
4AGE AT171 | ¥8,000 | |
| 23206-74580 |
Bracket, Fuel Pump
1990-05 → 1992-11
ended
|
4AFHE,5AFE AT170,171 | ¥8,000 | |
| 23206-74580 note |
Bracket, Fuel Pump
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥8,000 | |
| 23206-74590 note |
Bracket, Fuel Pump
1990-05 → 1992-08
ended
|
4AFE AT175 | ¥8,000 | |
| 23206B — Gasket, Fuel Pump Bracket | ||||
| 77169-14010 |
Gasket, Fuel Pump Bracket
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥230 | |
| 77169-14010 |
Gasket, Fuel Pump Bracket
1990-05 → 1992-11
ended
|
4AF#,4AGE,5AFE AT17# | ¥230 | |
| 77169-14010 note |
Gasket, Fuel Pump Bracket
1990-05 → 1992-11
ended
|
4AF#,4AGE,5AFE AT17# | ¥230 | |
| 77169-14010 |
Gasket, Fuel Pump Bracket
1988-05 → 1990-05
ended
|
4A# AT171,175 | ¥230 | |
| 77169-14010 |
Gasket, Fuel Pump Bracket
1988-05 → 1990-05
ended
|
4SFI ST170 | ¥230 | |
| 77169-14010 note |
Gasket, Fuel Pump Bracket
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥230 | |
| 23217A — Filter, Fuel Pump | ||||
| 23217-16030 note |
Filter, Fuel Pump
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥590 | |
| 23217-16030 note |
Filter, Fuel Pump
1990-05 → 1992-11
ended
|
4AFHE,4AGE,5AFE AT170,171 | ¥590 | |
| 23217-16030 note |
Filter, Fuel Pump
1988-05 → 1992-11
ended
|
4AFE,4AGE AT171,175 | ¥590 | |
| 23217-16030 note |
Filter, Fuel Pump
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥590 | |
| 23217-16043 note |
Filter, Fuel Pump
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥500 | |
| 23217-16043 note |
Filter, Fuel Pump
1988-05 → 1992-11
ended
|
4AFE,4AGE AT171,175 | ¥500 | |
| 23217-16043 note |
Filter, Fuel Pump
1990-05 → 1992-08
ended
|
4AFE AT175 | ¥500 | |
| 23220P — Pump Assy, Fuel | ||||
| 23220-16084 note |
Pump Assy, Fuel
1990-05 → 1992-08
ended
|
4AFE AT175 | ¥38,200 | |
| 23220-16084 note |
Pump Assy, Fuel
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥38,200 | |
| 23220-16084 note |
Pump Assy, Fuel
1988-05 → 1992-11
ended
|
4AFE,4AGE AT171,175 | ¥38,200 | |
| 23220-16084 note |
Pump Assy, Fuel
1990-05 → 1992-11
ended
|
4AFHE,5AFE AT170,171 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1990-05 → 1992-11
ended
|
4AFHE,5AFE AT170,171 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1988-05 → 1992-11
ended
|
4AFE,4AGE AT171,175 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1990-06 → 1992-08
ended
|
4AGE AT171 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1990-05 → 1990-06
ended
|
4AFHE,4AGE,5AFE AT170,171 | ¥38,200 | |
| 23220-43070 note |
Pump Assy, Fuel
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥38,200 | |
| 23229 — Clip(FOR FUEL PUMP FILTER) | ||||
| 23229-16010 |
Clip(FOR FUEL PUMP FILTER)
1988-05 → 1992-08
ended
|
4SFI ST170 | ¥70 | |
| 23229-16010 |
Clip(FOR FUEL PUMP FILTER)
1988-05 → 1992-08
ended
|
4AFE,4AGE AT171,175 | ¥70 | |
| 23229-16010 note |
Clip(FOR FUEL PUMP FILTER)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥70 | |
| 23229-16010 note |
Clip(FOR FUEL PUMP FILTER)
1990-05 → 1992-11
ended
|
4AFHE,5AFE AT170,171 | ¥70 | |
| 23229-16010 |
Clip(FOR FUEL PUMP FILTER)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥70 | |
| 23233 — Hose, Fuel Pump | ||||
| 23239-16010 note |
Hose, Fuel Pump
1990-05 → 1992-08
ended
|
4AGE AT171 | ¥610 | |
| 23239-16010 |
Hose, Fuel Pump
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥610 | |
| 23239-16010 |
Hose, Fuel Pump
1990-05 → 1992-11
ended
|
4AGE AT171 | ¥610 | |
| 23239-16010 note |
Hose, Fuel Pump
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥610 | |
| 23239-16010 |
Hose, Fuel Pump
1990-05 → 1992-11
ended
|
4AF#,5AFE AT17# | ¥610 | |
| 23239-16010 |
Hose, Fuel Pump
1988-05 → 1990-05
ended
|
4SFI ST170 | ¥610 | |
| 23239-16010 |
Hose, Fuel Pump
1988-05 → 1990-05
ended
|
4A# AT171,175 | ¥610 | |
| 23233B — Clip(FOR FUEL PUMP HOSE) | ||||
| 90467-13001 |
Clip(FOR FUEL PUMP HOSE)
1988-05 → 1989-10
ended
|
4A# AT171,175 | ¥230 | |
| 90467-13001 |
Clip(FOR FUEL PUMP HOSE)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥230 | |
| 90467-13001 note |
Clip(FOR FUEL PUMP HOSE)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥230 | |
| 90467-13001 |
Clip(FOR FUEL PUMP HOSE)
1990-05 → 1992-11
ended
|
4AF#,4AGE,5AFE AT17# | ¥230 | |
| 90467-13001 note |
Clip(FOR FUEL PUMP HOSE)
1989-11 → 1990-05
ended
|
4AGE AT171 | ¥230 | |
| 90467-13001 note |
Clip(FOR FUEL PUMP HOSE)
1989-10 → 1990-05
ended
|
4AFE AT171,175 | ¥230 | |
| 90467-13001 |
Clip(FOR FUEL PUMP HOSE)
1989-10 → 1990-05
ended
|
4SFI ST170 | ¥230 | |
| 90467-13001 |
Clip(FOR FUEL PUMP HOSE)
1988-05 → 1989-10
ended
|
4SFI ST170 | ¥230 | |
| 90467-13054 |
Clip(FOR FUEL PUMP HOSE)
1989-10 → 1990-05
ended
|
4A# AT171,175 | ¥110 | |
| 23249 — Rubber, Cushion(FOR FUEL PUMP) | ||||
| 23249-43080 note |
Rubber, Cushion(FOR FUEL PUMP)
1988-08 → 1992-08
ended
|
4AFE AT175 | ¥1,540 | |
| 23249-74150 |
Rubber, Cushion(FOR FUEL PUMP)
1988-05 → 1990-05
ended
|
4A# AT171 | ¥1,160 | |
| 23249-74150 |
Rubber, Cushion(FOR FUEL PUMP)
1988-05 → 1990-05
ended
|
4SFI ST170 | ¥1,160 | |
| 23249-74150 note |
Rubber, Cushion(FOR FUEL PUMP)
1990-05 → 1992-08
ended
|
4AFE,4AGE AT171,175 | ¥1,160 | |
| 23249-74150 note |
Rubber, Cushion(FOR FUEL PUMP)
1988-05 → 1992-11
ended
|
4AFE AT175 | ¥1,160 | |
| 23249-74150 |
Rubber, Cushion(FOR FUEL PUMP)
1990-05 → 1992-11
ended
|
4AFHE,5AFE AT170,171 | ¥1,160 | |
| 23249-74150 note |
Rubber, Cushion(FOR FUEL PUMP)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥1,160 | |
| 23249-74150 |
Rubber, Cushion(FOR FUEL PUMP)
1990-05 → 1992-11
ended
|
4AGE AT171 | ¥1,160 | |
| 23249-74150 |
Rubber, Cushion(FOR FUEL PUMP)
1990-05 → 1992-11
ended
|
4SFE ST170 | ¥1,160 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
