Toyota Carina FF
1988-05 → 1992-11 · chassis AT17#,ST170,CT17#,ET176 · catalogue 231120 · Japan
Discontinued model
Data version 1993-06

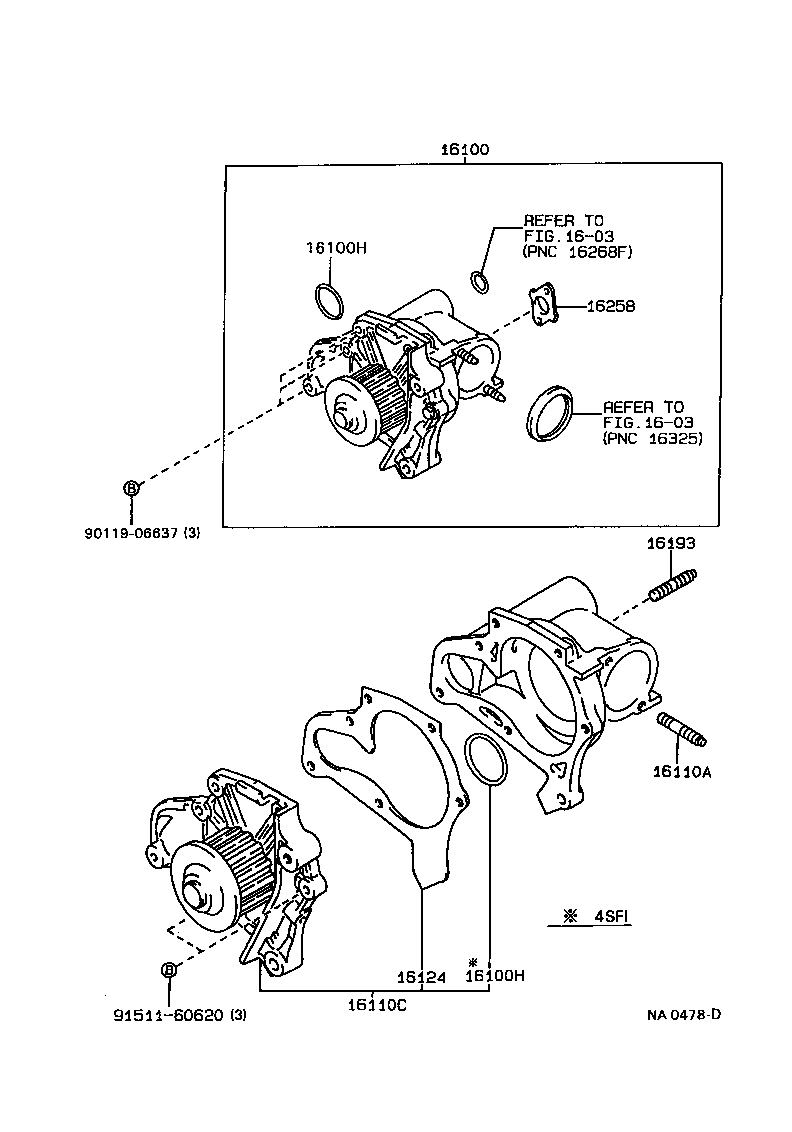

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 16100 — Pump Assy, Engine Water | ||||
| 16100-19115 |
Pump Assy, Engine Water
1988-05 → 1992-08
ended
|
4AGE AT171 | ¥12,200 | |
| 16100-19195 |
Pump Assy, Engine Water
1988-05 → 1989-10
ended
|
3E ET176 | ¥12,900 | |
| 16100-19205 |
Pump Assy, Engine Water
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥12,200 | |
| 16100-19225 |
Pump Assy, Engine Water
1989-10 → 1992-11
ended
|
3E ET176 | ¥10,800 | |
| 16100-69085 |
Pump Assy, Engine Water
1988-05 → 1989-12
ended
|
2C CT17# | ¥12,800 | |
| 16100-69275 |
Pump Assy, Engine Water
1989-12 → 1990-05
ended
|
2C CT17# | ¥12,800 | |
| 16100-69295 |
Pump Assy, Engine Water
1990-05 → 1992-11
ended
|
2C CT17# | ¥13,600 | |
| 16100-79075 |
Pump Assy, Engine Water
1988-05 → 1991-03
ended
|
4SF# ST170 | ¥14,500 | |
| 16100-79185 |
Pump Assy, Engine Water
1991-03 → 1992-11
ended
|
4SFE ST170 | ¥14,400 | |
| 16100H — Ring, O(FOR WATER PUMP) | ||||
| 90301-37005 |
Ring, O(FOR WATER PUMP)
1988-08 → 1992-11
ended
|
4SF# ST170 | ¥260 | |
| 96711-24035 |
Ring, O(FOR WATER PUMP)
1988-05 → 1992-11
ended
|
4AF#,4AGE,5AF# AT17# | ¥270 | |
| 96711-24037 |
Ring, O(FOR WATER PUMP)
1988-05 → 1988-08
ended
|
4SFI ST170 | ¥240 | |
| 16110A — Bolt, Stud(FOR WATER OUTLET SETTING) | ||||
| 16193-63010 |
Bolt, Stud(FOR WATER OUTLET SETTING)
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥350 | |
| 16110C — Pump Assy, Water, W/O Cover | ||||
| 16110-79025 |
Pump Assy, Water, W/O Cover
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥10,300 | |
| 16124 — Gasket, Water Pump Cover | ||||
| 16124-10010 |
Gasket, Water Pump Cover
1988-05 → 1989-10
ended
|
3E ET176 | ¥460 | |
| 16124-10012 |
Gasket, Water Pump Cover
1989-10 → 1992-11
ended
|
3E ET176 | ¥520 | |
| 16124-15010 note |
Gasket, Water Pump Cover
1988-05 → 1990-02
ended
|
4AFE,5AF AT17# | ¥480 | |
| 16124-15010 |
Gasket, Water Pump Cover
1988-05 → 1990-05
ended
|
4AGE AT171 | ¥480 | |
| 16124-15060 note |
Gasket, Water Pump Cover
1988-05 → 1990-05
ended
|
4AFE,5AF AT17# | ¥500 | |
| 16124-15061 note |
Gasket, Water Pump Cover
1990-05 → 1992-11
ended
|
4AF#,5AFE AT17# | ¥510 | |
| 16124-16020 note |
Gasket, Water Pump Cover
1990-02 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥460 | |
| 16124-16020 |
Gasket, Water Pump Cover
1990-05 → 1992-11
ended
|
4AGE AT171 | ¥460 | |
| 16124-74010 |
Gasket, Water Pump Cover
1988-05 → 1988-09
ended
|
4SFI ST170 | ¥480 | |
| 16124-74020 |
Gasket, Water Pump Cover
1988-09 → 1992-11
ended
|
4SF# ST170 | ¥520 | |
| 16193 — Bolt, Stud(FOR WATER PUMP COVER) | ||||
| 16193-15011 |
Bolt, Stud(FOR WATER PUMP COVER)
1988-05 → 1992-08
ended
|
4AGE AT171 | ¥300 | |
| 16193-15011 note |
Bolt, Stud(FOR WATER PUMP COVER)
1988-05 → 1992-11
ended
|
4AF#,5AF# AT17# | ¥300 | |
| 16193-15060 note |
Bolt, Stud(FOR WATER PUMP COVER)
1988-05 → 1991-06
ended
|
4AF#,5AF# AT17# | ¥260 | |
| 16193-15100 note |
Bolt, Stud(FOR WATER PUMP COVER)
1991-06 → 1992-11
ended
|
4AF#,5AFE AT17# | ¥230 | |
| 90029-01500 |
Bolt, Stud(FOR WATER PUMP COVER)
1988-05 → 1992-11
ended
|
4SF# ST170 | ¥170 | |
| 16258 — Gasket(FOR HEATER RETURN) | ||||
| 16258-15011 |
Gasket(FOR HEATER RETURN)
1988-05 → 1989-07
ended
|
4SFI ST170 | ¥500 | |
| 16258-74020 |
Gasket(FOR HEATER RETURN)
1989-07 → 1992-11
ended
|
4SF# ST170 | ¥580 | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
