Toyota Lexus IS Series
2013-04 → present · chassis ASE30,AVE3#,GSE3#,USE3# · catalogue 242130 · Japan
Supported model
Data version 2022-09

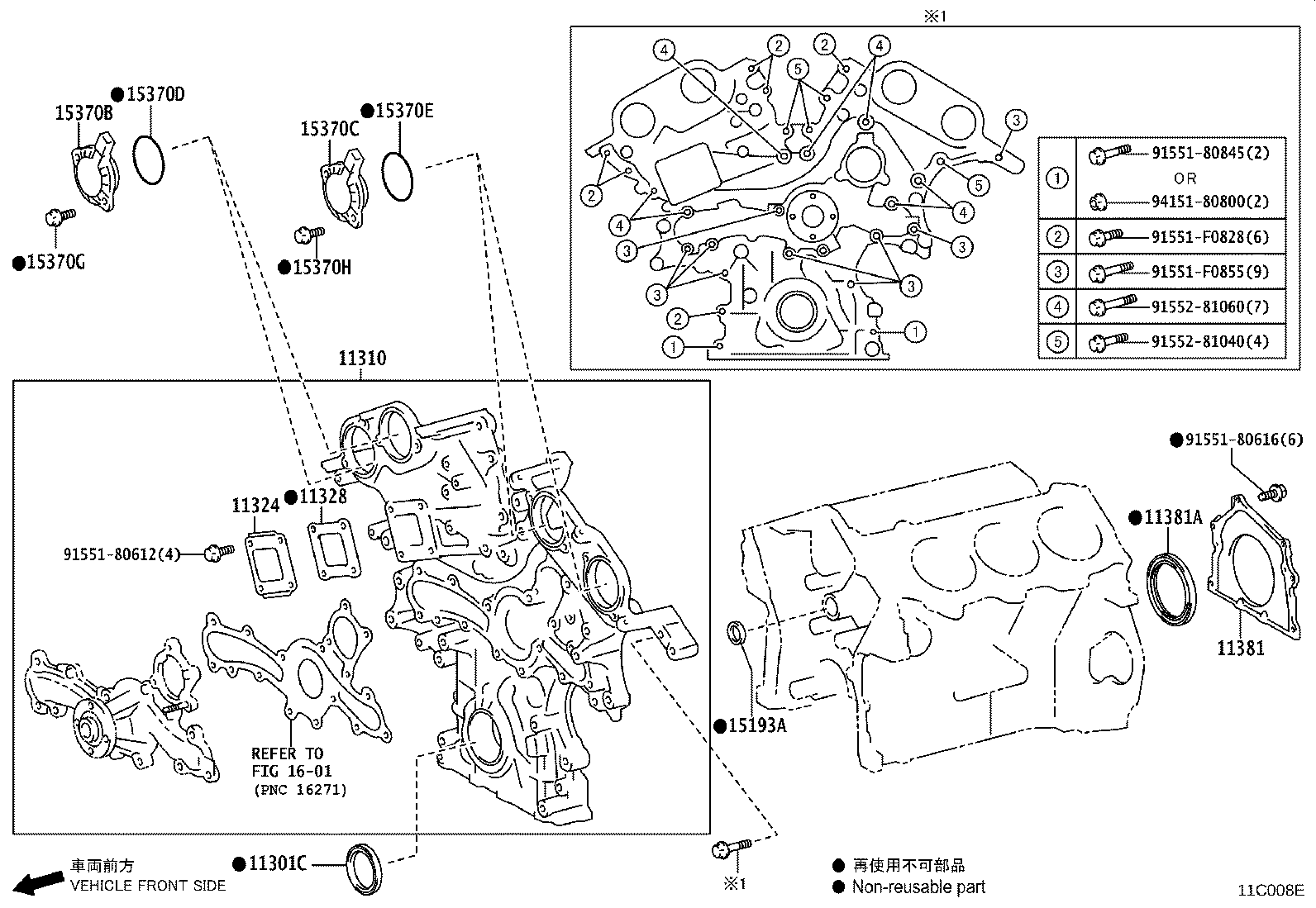

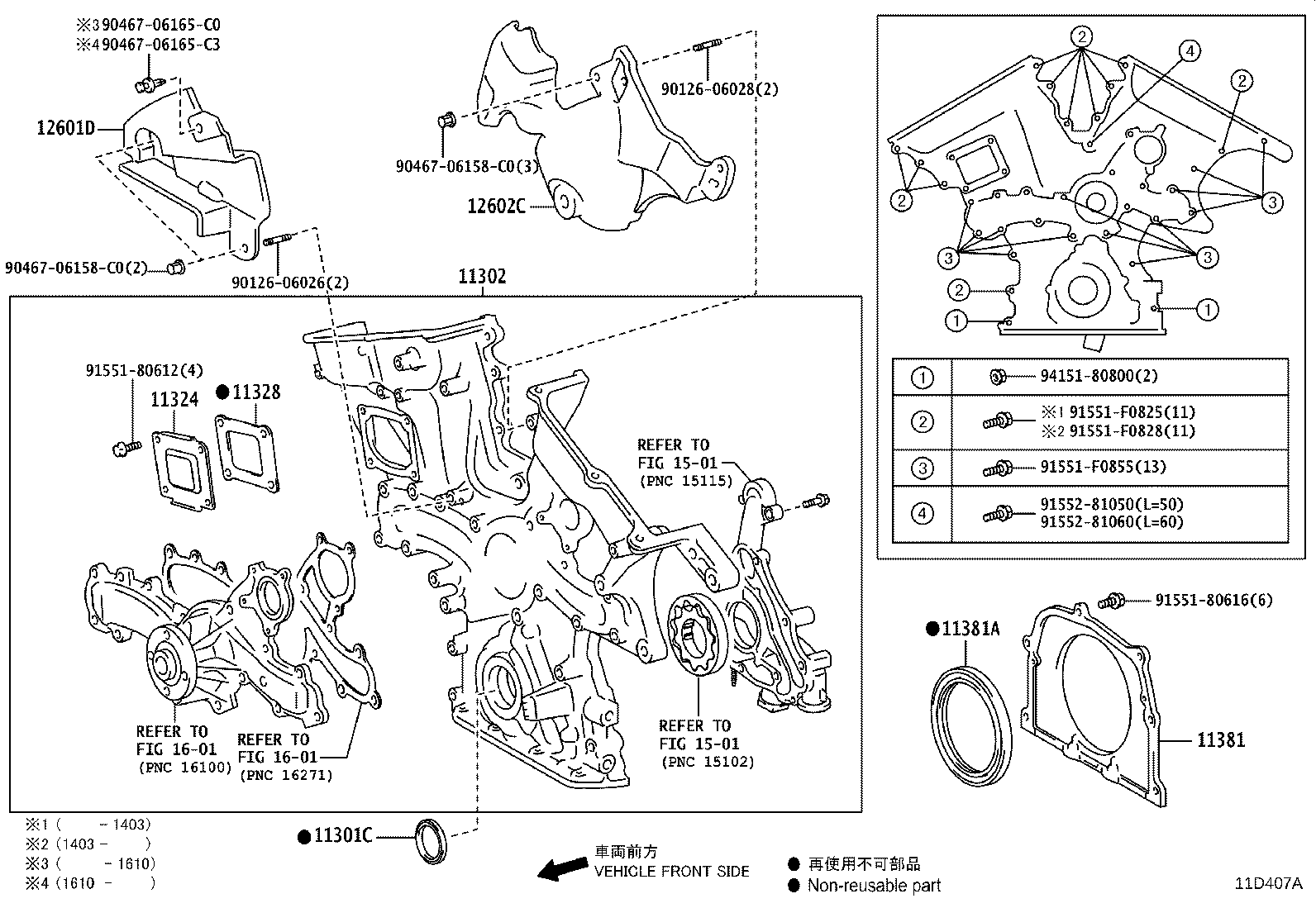

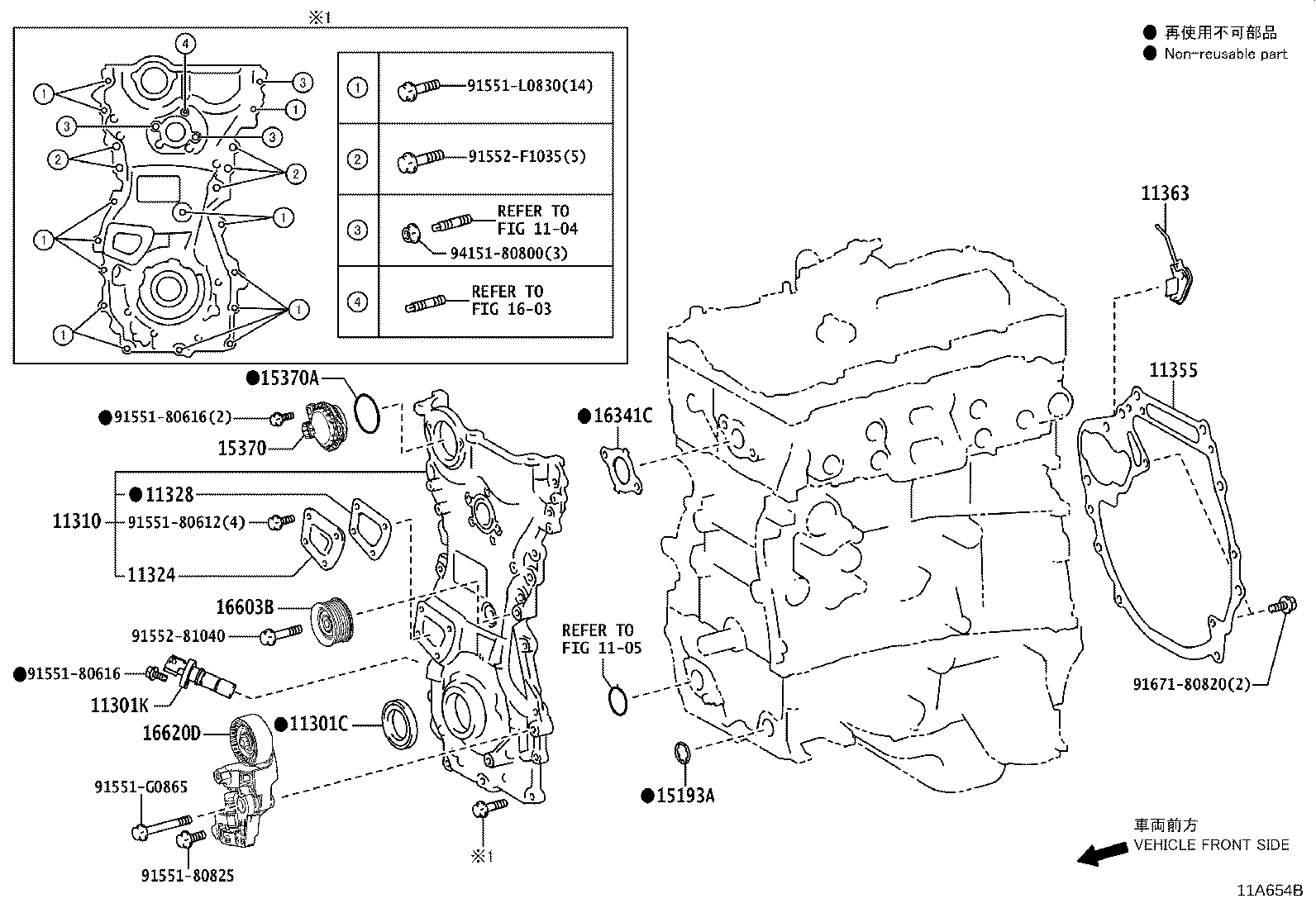

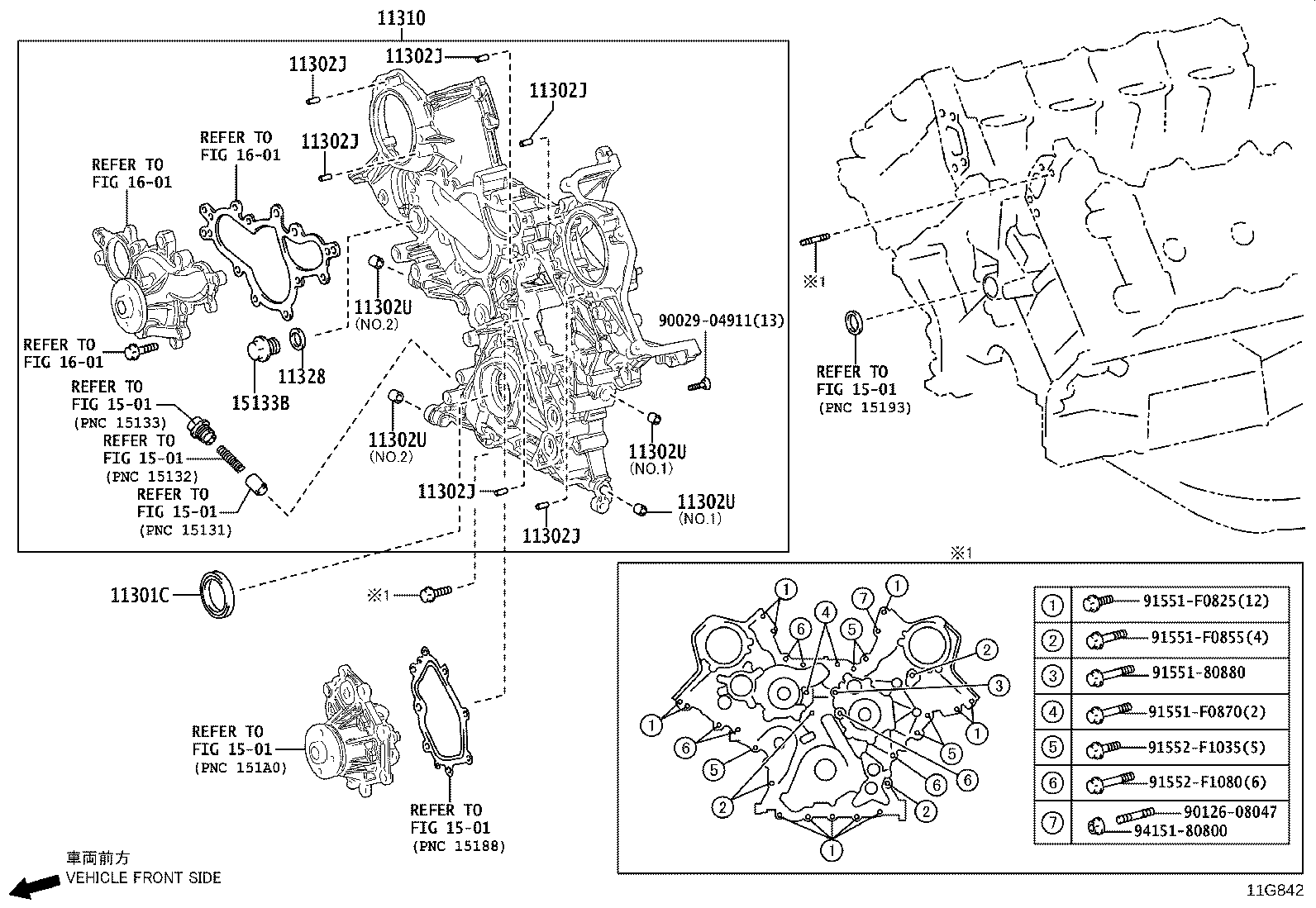

Timing Gear Cover & Rear End Plate
27 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301C | Seal, Oil(FOR TIMING GEAR CASE OR TIMING CHAIN CASE) |
| 11301K | Sensor, Crank Position |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302J | Pin, Straight(FOR TIMING CHAIN COVER) |
| 11302U | Pin, Ring |
| 11310 | Cover Assy, Timing Chain |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11355 | Plate, Rear End |
| 11363 | Cover, Flywheel Side |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 12601D | Cover, Engine, NO.1 |
| 12602C | Cover, Engine, NO.2 |
| 15133B | Plug, Oil Pump Relief Valve |
| 15193A | Gasket, Oil Pump |
| 15370 | Solenoid Assy, Cam Timing Oil Control |
| 15370A | Ring, O(FOR CAM TIMING OIL CONTROL SOLENOID) |
| 15370B | Solenoid Assy, Cam Timing Oil Control, RH |
| 15370C | Solenoid Assy, Cam Timing Oil Control, LH |
| 15370D | Ring, O(FOR CAM TIMING OIL CONTROL SOLENOID RH) |
| 15370E | Ring, O(FOR CAM TIMING OIL CONTROL SOLENOID LH) |
| 15370G | Bolt(FOR CAM TIMING OIL CONTROL SOLENOID RH) |
| 15370H | Bolt(FOR CAM TIMING OIL CONTROL SOLENOID LH) |
| 16341C | Gasket, Water Outlet |
| 16603B | Pulley Sub-assy, Idler |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
