Toyota Lexus IS Series
2013-04 → present · chassis ASE30,AVE3#,GSE3#,USE3# · catalogue 242130 · Japan
Supported model
Data version 2022-09
Battery & Battery Cable
30 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|

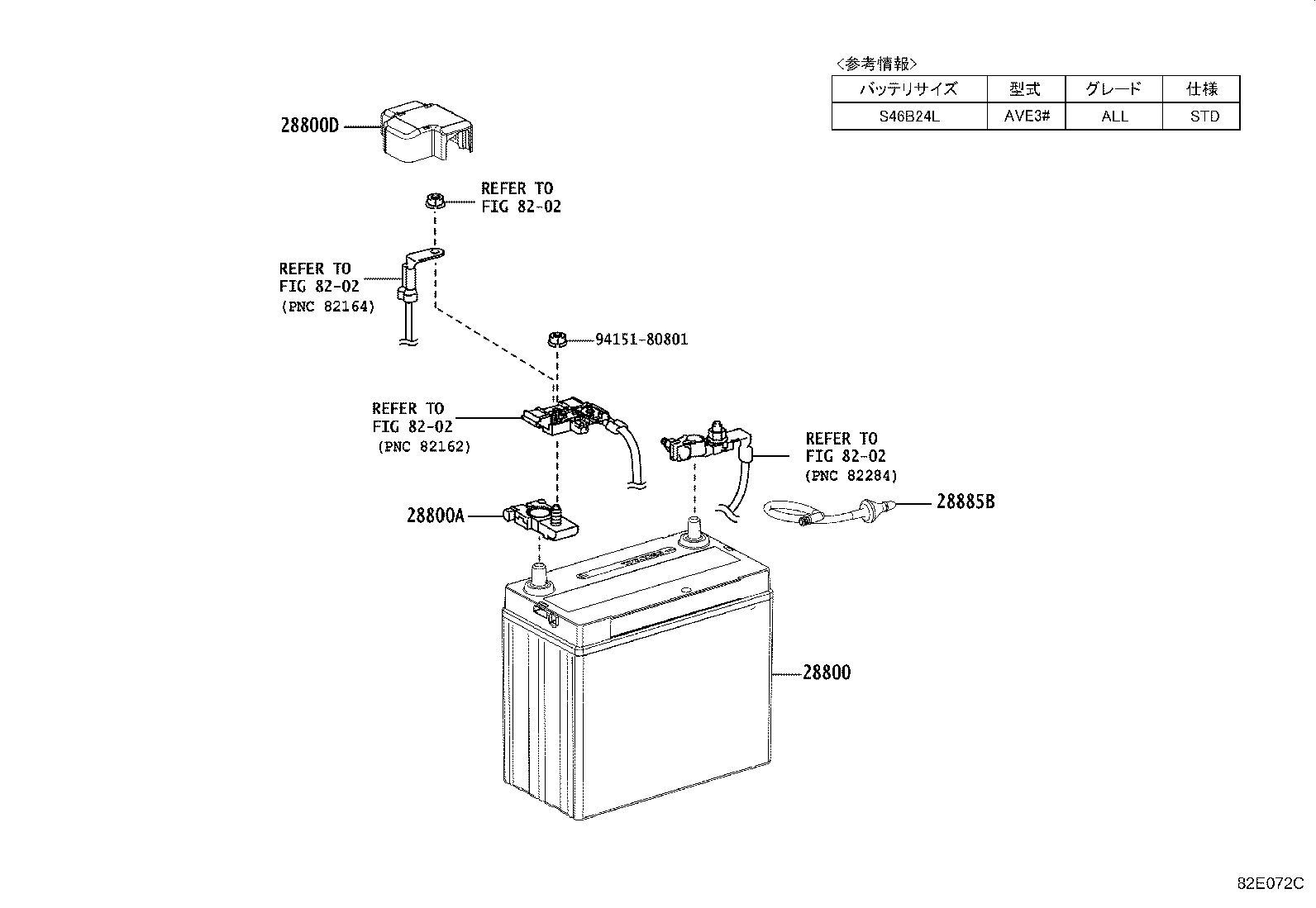

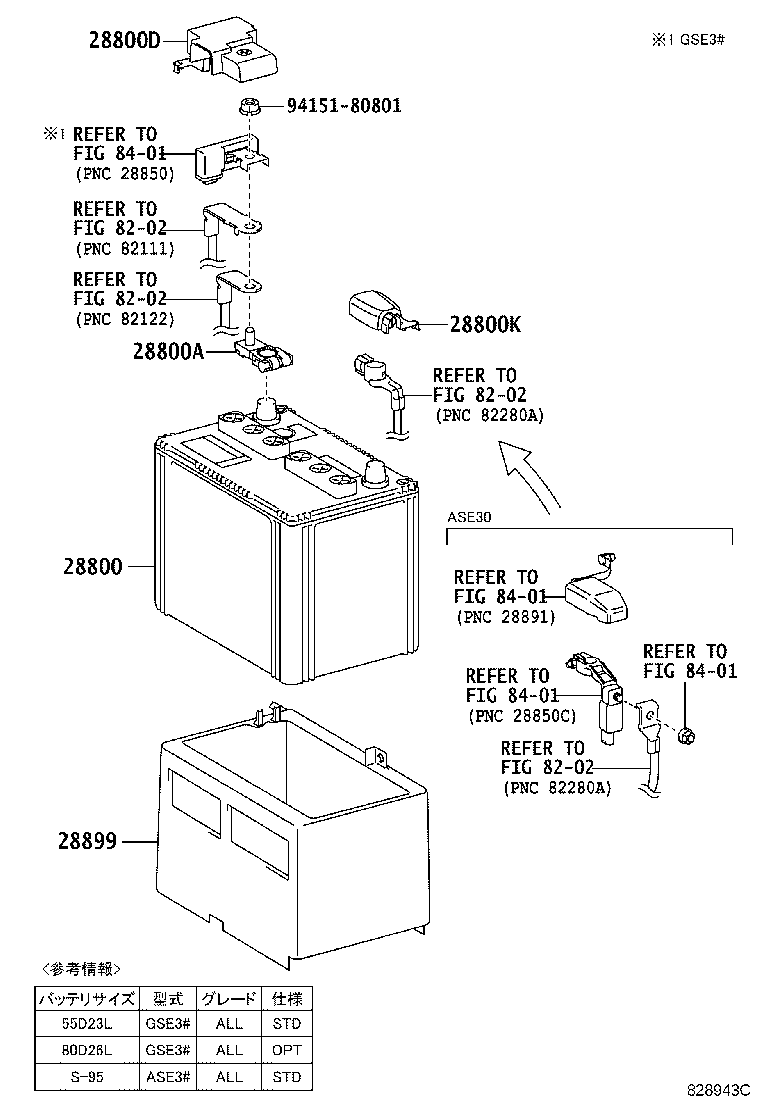

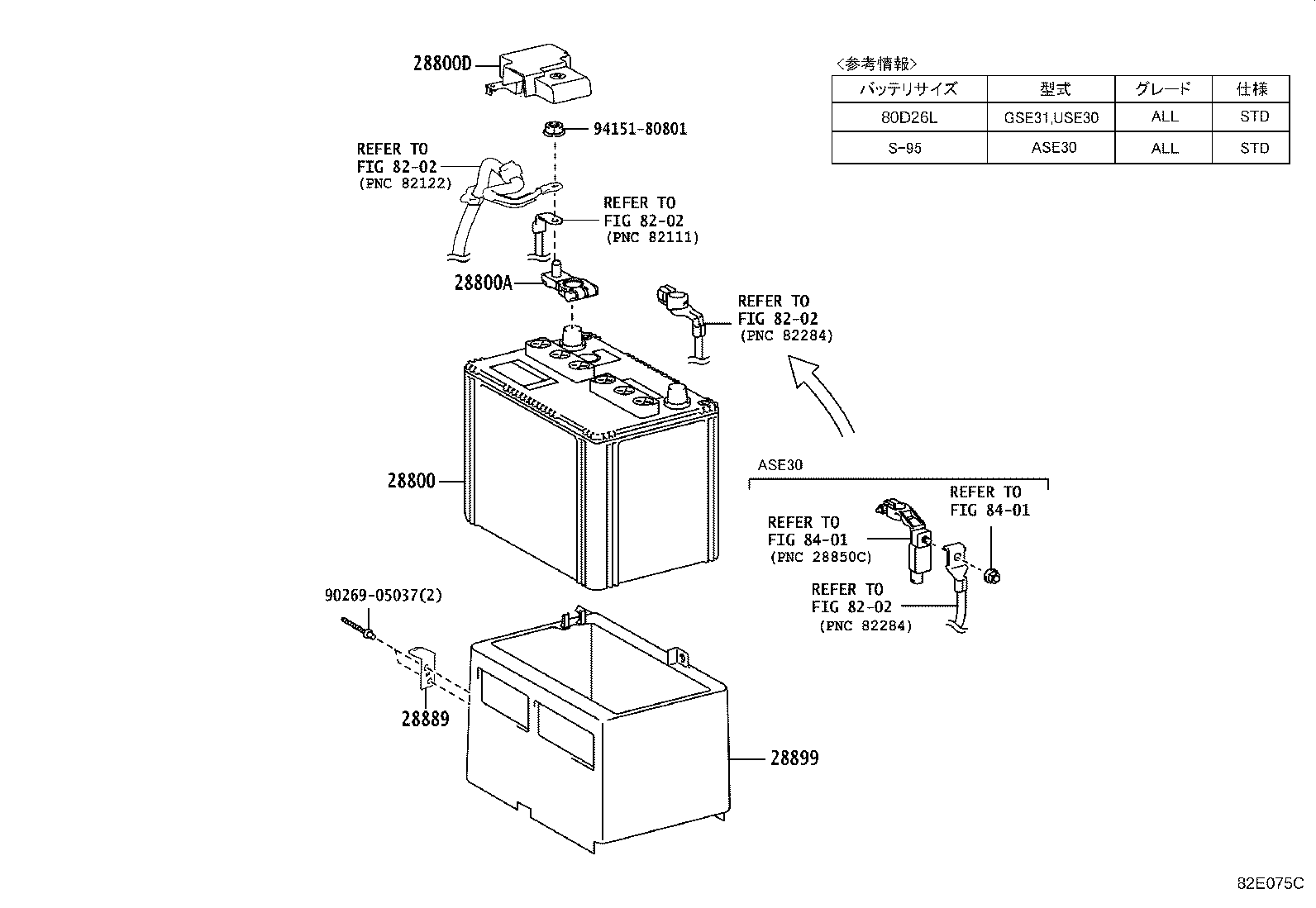

| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800K | Cover, Connector(FOR BATTERY TERMINAL NEGATIVE) |
| 28885B | Hose, Battery |
| 28889 | Bracket, Battery Wire Clamp |
| 28899 | Insulator, Battery |

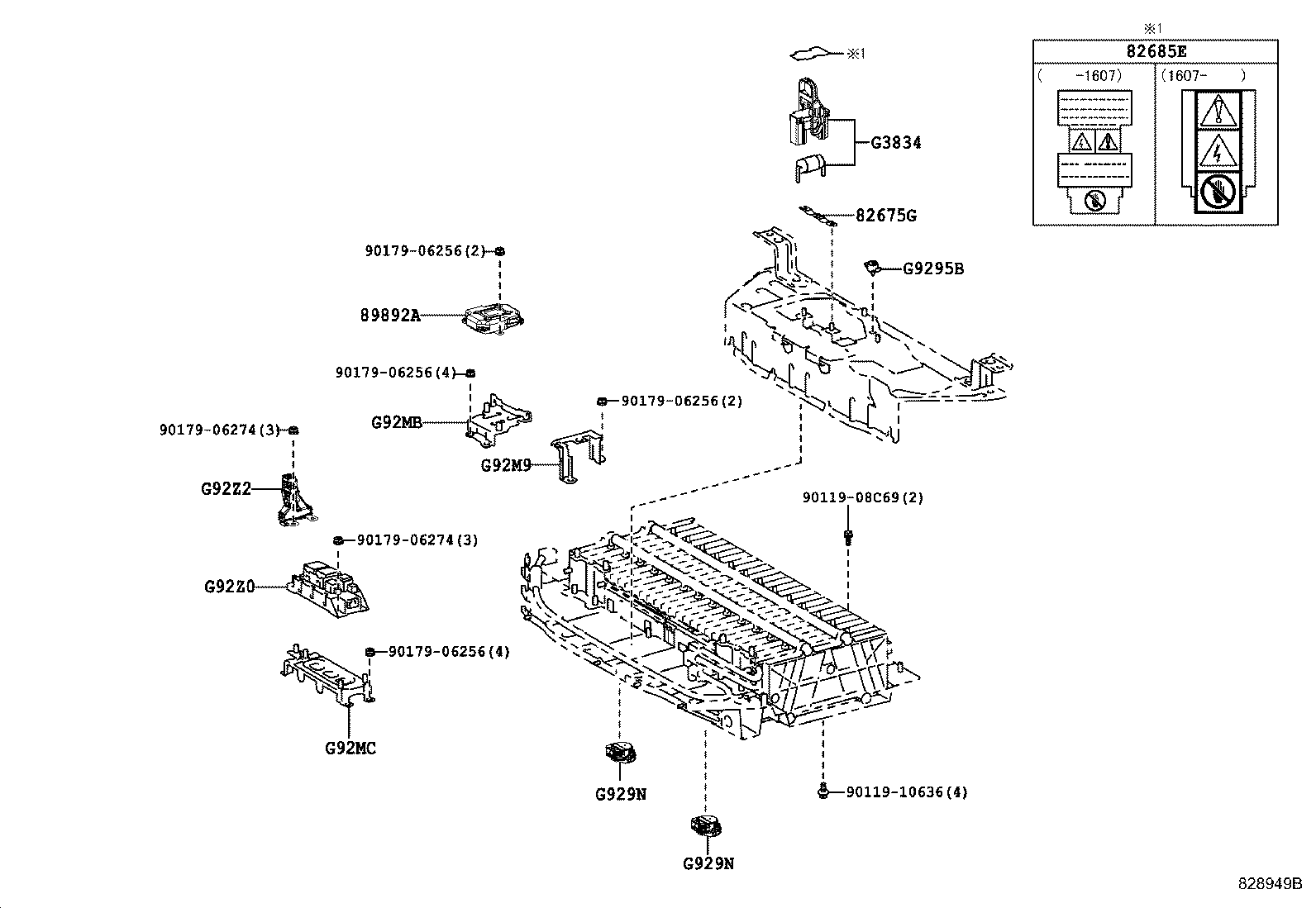

| 82675G | Terminal, Earth |
| 82685E | Plate, Service Plug Caution |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G920L | Cover Sub-assy, Hybrid Battery, Upper NO.1 |

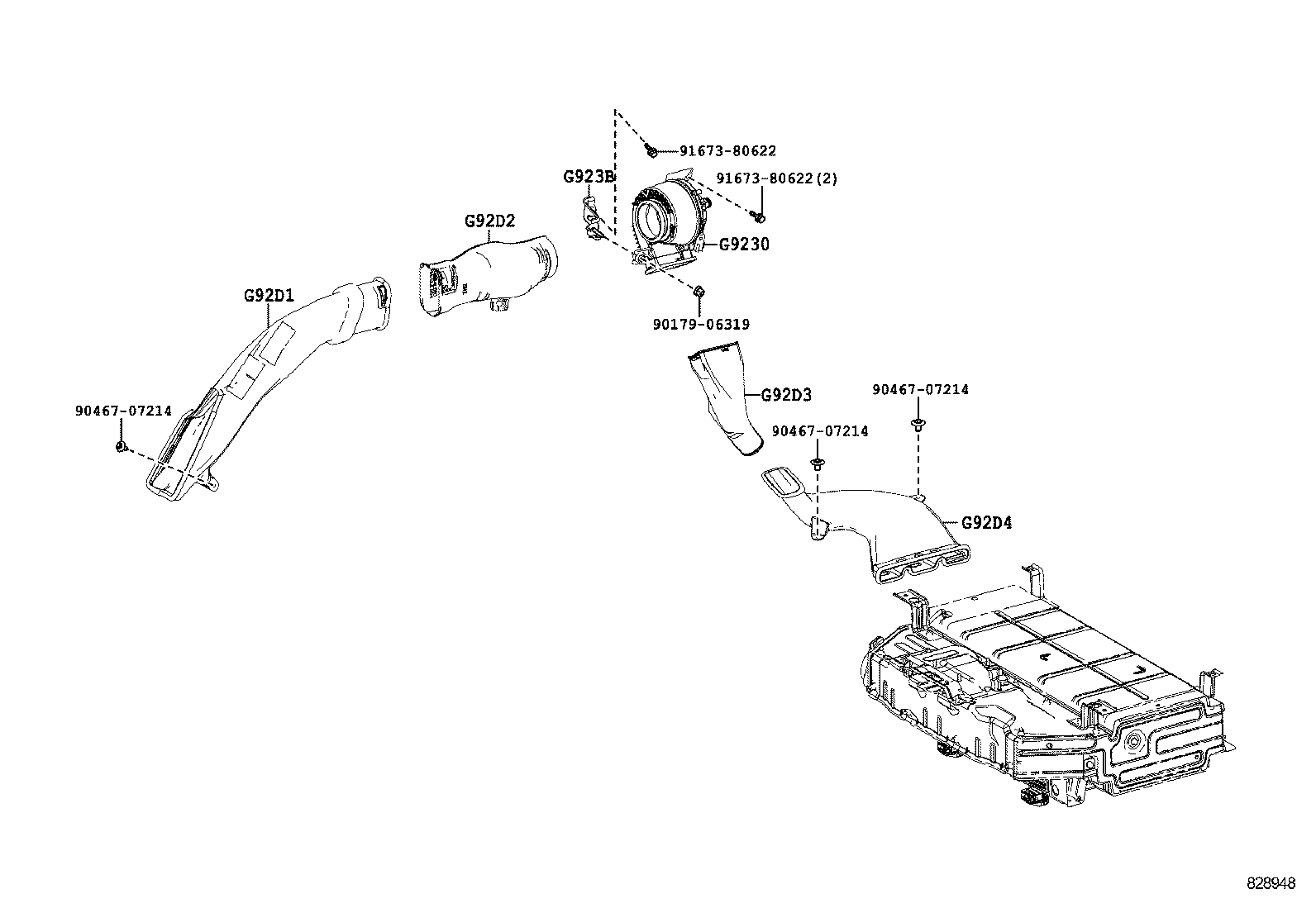

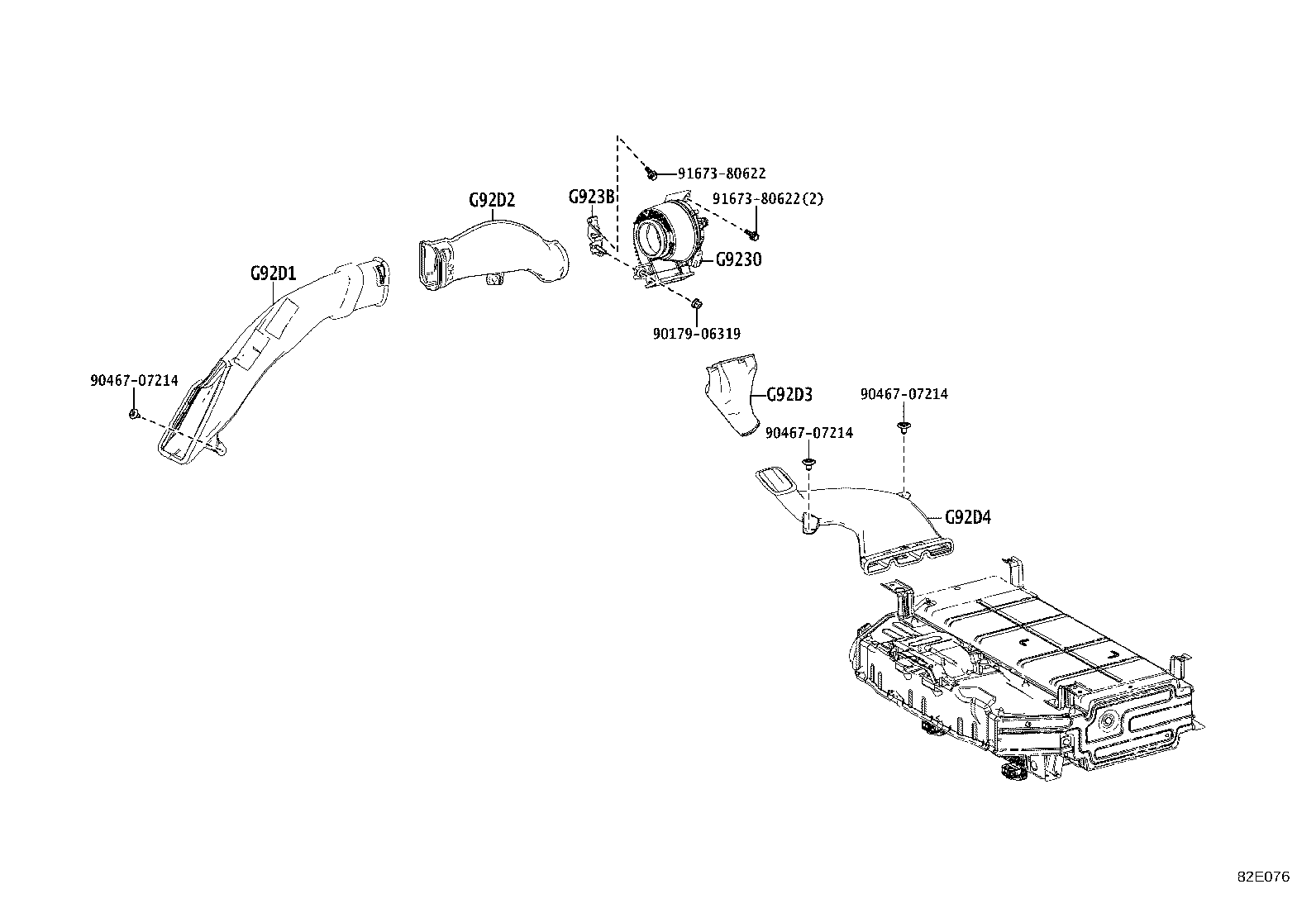

| G9230 | Blower Assy, Battery Cooling |
| G923B | Bracket, Battery Cooling Blower |
| G9295B | Striker, Battery Cover Lock |
| G929N | Plug, Battery Drain |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92D3 | Duct, Hybrid Battery Intake, NO.3 |
| G92D4 | Duct, Hybrid Battery Intake, NO.4 |
| G92M9 | Bracket, HV Battery Upper Carrier, NO.3 |
| G92MB | Bracket, HV Battery Upper Carrier, NO.5 |
| G92MC | Bracket, HV Battery Upper Carrier, NO.6 |
| G92PA | Guide, Hybrid Battery, Front |
| G92PB | Guide, Hybrid Battery, Rear |
| G92Q6 | Panel, HV Battery Shield, NO.4 |
| G92Q7 | Panel, HV Battery Shield, NO.5 |
| G92Z0 | Block Assy, HV Battery Junction |
| G92Z2 | Block, Hybrid Battery Terminal |

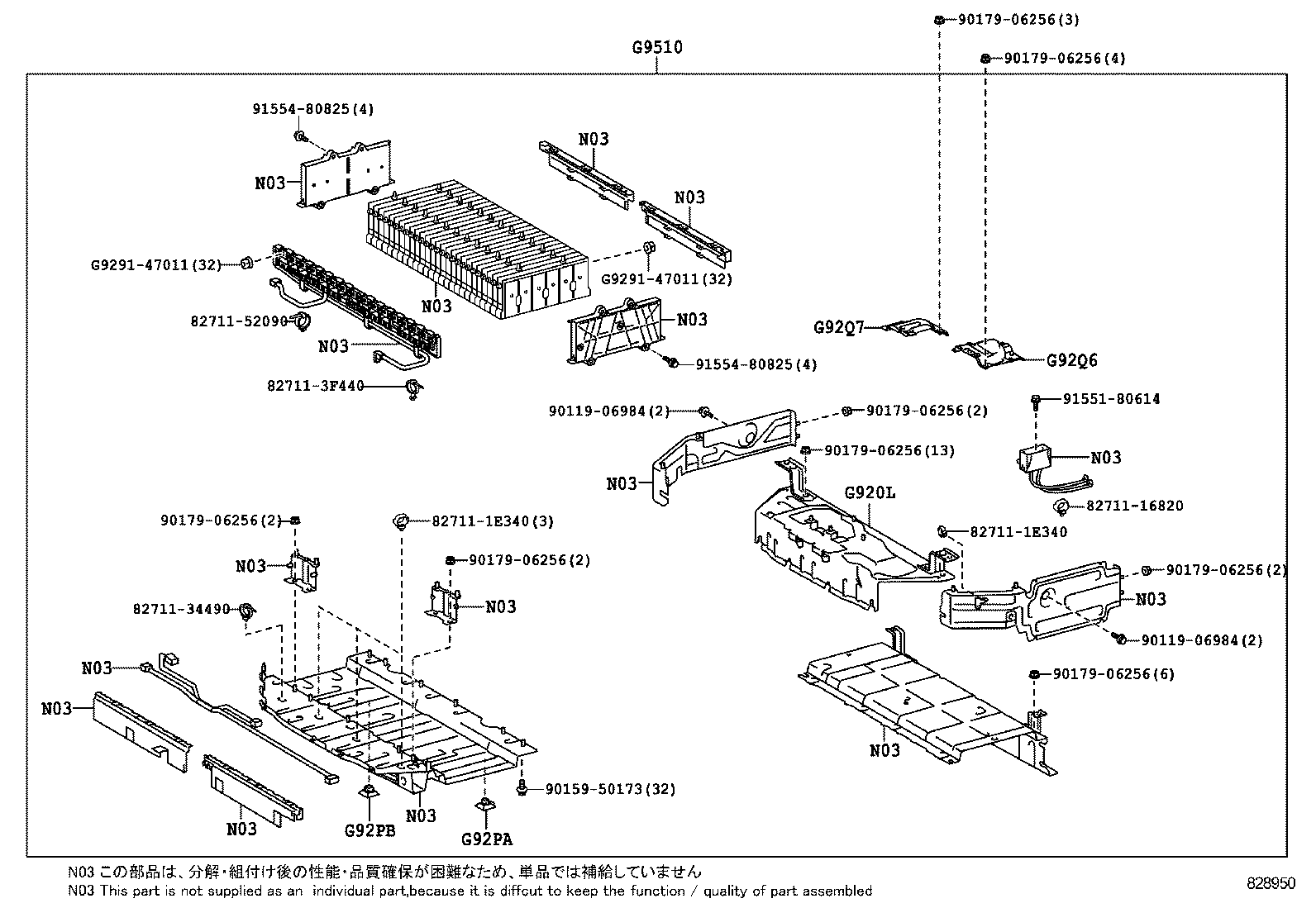

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
