Toyota Lexus IS Series
2013-04 → present · chassis ASE30,AVE3#,GSE3#,USE3# · catalogue 242130 · Japan
Supported model
Data version 2022-09

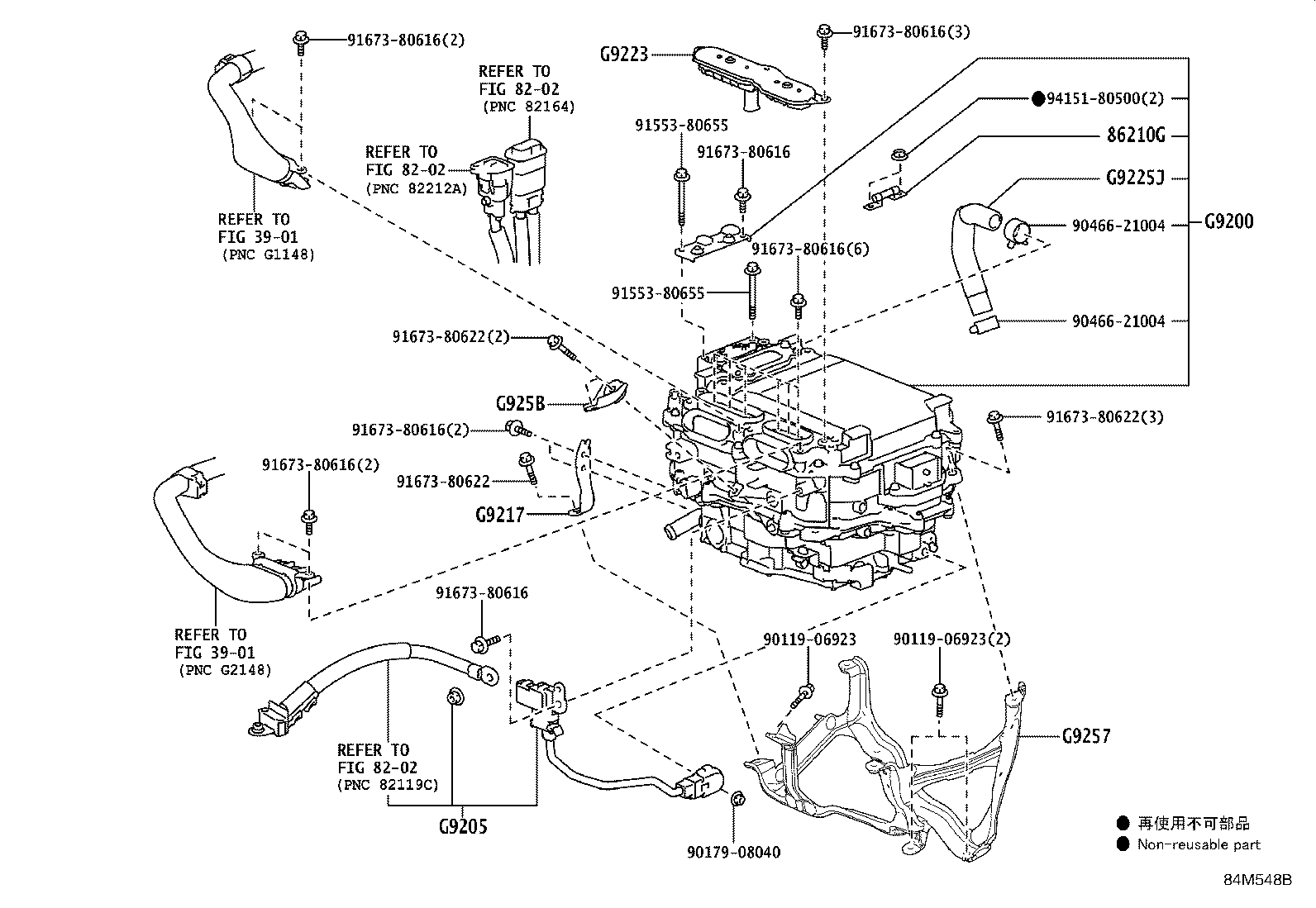

Hev Inverter
8 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 86210G | Fuse, High Voltage |
| G9200 | Inverter Assy, W/Converter |
| G9205 | Plate Sub-assy, Inverter Bus-bar |
| G9217 | Bracket, Inverter, NO.4 |
| G9223 | Cover, Inverter Terminal |
| G9225J | Hose, Inverter Cooling, NO.1 |
| G9257 | Bracket, Inverter, NO.5 |
| G925B | Bracket, Inverter, NO.6 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
