Toyota Celica
1989-09 → 1993-09 · chassis ST18# · catalogue 252160 · Japan
Discontinued model
Data version 1994-04

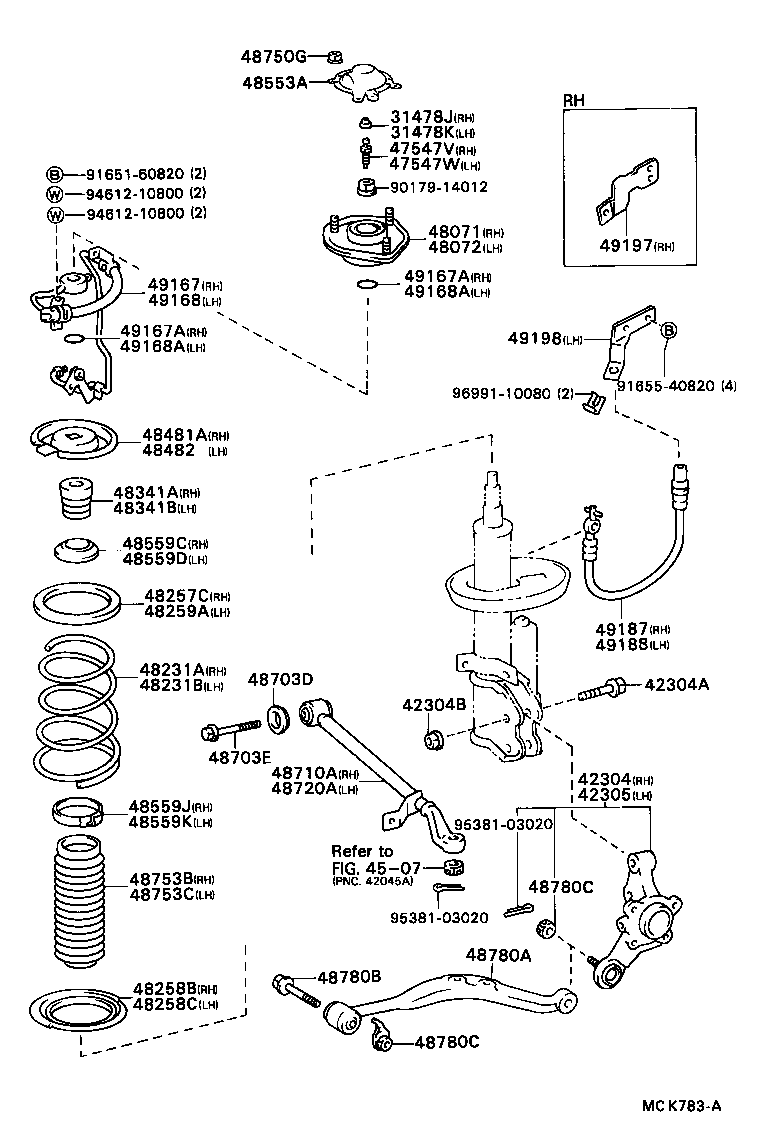

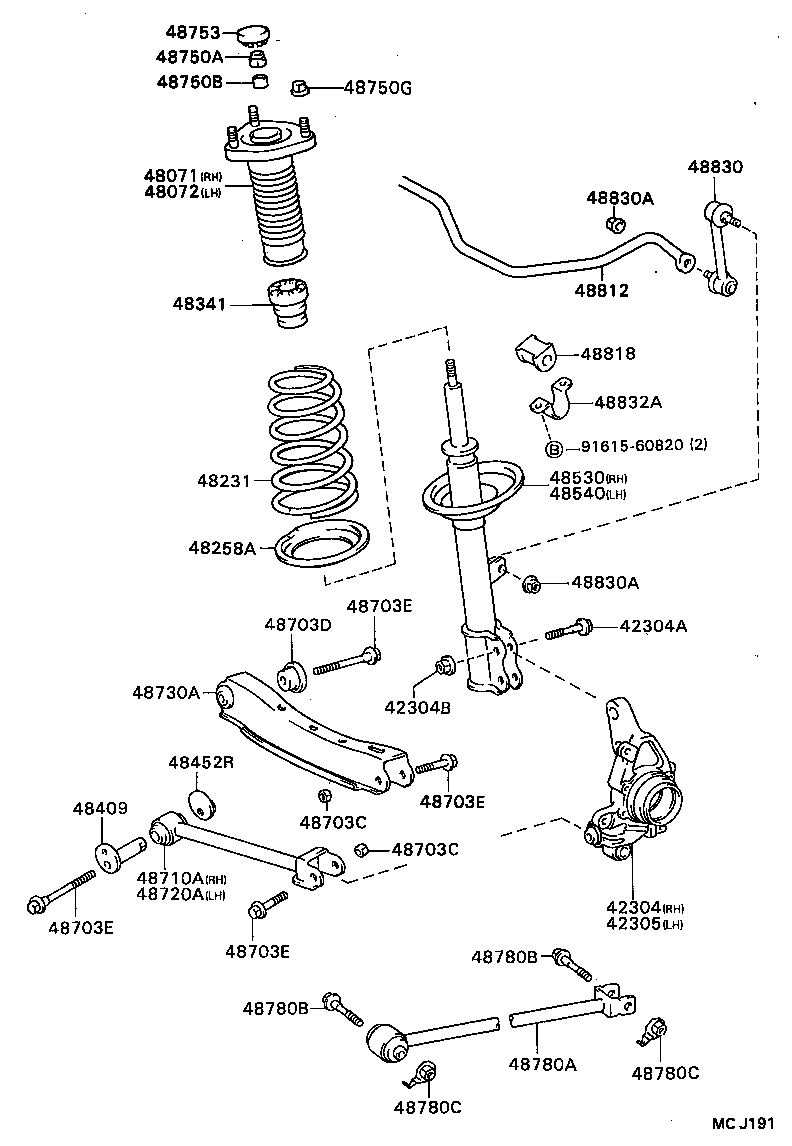

Rear Spring & Shock Absorber
81 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 31478J | Cap, Rear Shock Absorber Bleeder Plug, RH |
| 31478K | Cap, Rear Shock Absorber Bleeder Plug, LH |
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42304A | Bolt (FOR REAR AXLE CARRIER) |
| 42304B | Nut (FOR REAR AXLE CARRIER) |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 47547V | Plug, Rear Shock Absorber Bleeder, RH |
| 47547W | Plug, Rear Shock Absorber Bleeder, LH |
| 48022A | Guide Sub-assy, Rear Shock Absorber Rod, RH |
| 48022B | Guide Sub-assy, Rear Shock Absorber Rod, LH |
| 48022E | Ring, O(FOR REAR SHOCK ABSORBER ROD GUIDE RH) |
| 48022F | Ring, O(FOR REAR SHOCK ABSORBER ROD GUIDE LH) |
| 48022J | Ring(FOR REAR SHOCK ABSORBER ROD GUIDE RH) |
| 48022K | Ring(FOR REAR SHOCK ABSORBER ROD GUIDE LH) |
| 48023A | Rod Sub-assy, Rear Shock Absorber Piston, RH |
| 48023B | Rod Sub-assy, Rear Shock Absorber Piston, LH |
| 48028C | Nut Sub-assy, Rear Shock Absorber Ring, RH |
| 48028D | Nut Sub-assy, Rear Shock Absorber Ring, LH |
| 48071 | Support Sub-assy, Rear Suspension, RH |
| 48072 | Support Sub-assy, Rear Suspension, LH |
| 48231 | Spring, Coil, Rear |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48258B | Insulator, Rear Coil Spring, Lower RH |
| 48258C | Insulator, Rear Coil Spring, Lower LH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48341 | Bumper, Rear Spring |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48409 | Cam Sub-assy, Rear Suspension Toe Adjust |
| 48452R | Plate, Rear Suspension Toe Adjust, NO.2 |
| 48481A | Seat, Rear Coil Spring, Upper RH |
| 48482 | Seat, Rear Spring, Upper LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48531A | Bolt, Union(FOR REAR SHOCK ABSORBER RH) |
| 48531B | Gasket(FOR REAR SHOCK ABSORBER UNION BOLT RH) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48541A | Bolt, Union(FOR REAR SHOCK ABSORBER LH) |
| 48541B | Gasket(FOR REAR SHOCK ABSORBER UNION BOLT LH) |
| 48553A | Cap, Shock Absorber |
| 48559C | Cover, Rear Shock Absorber Dust, RH NO.1 |
| 48559D | Cover, Rear Shock Absorber Dust, LH NO.1 |
| 48559J | Clamp(FOR REAR SHOCK ABSORBER DUST COVER RH) |
| 48559K | Clamp(FOR REAR SHOCK ABSORBER DUST COVER LH) |
| 48580A | Cap Assy, Shock Absorber |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703D | Washer(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48710A | Arm Assy, Rear Suspension, NO.1 RH |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48730A | Arm Assy, Rear Suspension, NO.2 |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750B | Collar(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750G | Nut(FOR REAR SUSPENSION SUPPORT) |
| 48753 | Cover, Rear Suspension Support |
| 48753B | Cover, Rear Suspension Supoport, NO.1 RH |
| 48753C | Cover, Rear Suspension Supoport, NO.1 LH |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48812 | Bar, Stabilizer, Rear |
| 48818 | Bush, Stabilizer, Rear |
| 48830 | Link Assy, Rear Stabilizer |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
| 49157 | Accumulator, Rear Shock Absorber, RH |
| 49157A | Ring, O(FOR REAR SHOCK ABSORBER ACCUMULATOR RH) |
| 49157B | Ring(FOR REAR SHOCK ABSORBER ACCUMULATOR RH) |
| 49158 | Accumulator, Rear Shock Absorber, LH |
| 49158A | Ring, O(FOR REAR SHOCK ABSORBER ACCUMULATOR LH) |
| 49158B | Ring(FOR REAR SHOCK ABSORBER ACCUMULATOR LH) |
| 49167 | Hose, Suspension Control Pressure, NO.7 |
| 49167A | Ring, O(FOR SUSPENSION CONTROL PRESSURE HOSE RH) |
| 49168 | Hose, Suspension Control Pressure, NO.8 |
| 49168A | Ring O(FOR SUSPENSION CONTROL PRESSURE HOSE LH) |
| 49187 | Hose, Suspension Control Drain, NO.7 |
| 49188 | Hose, Suspension Control Drain, NO.8 |
| 49197 | Bracket, Suspension Control Drain Hose, Rear RH |
| 49198 | Bracket, Suspension Control Drain Hose, Rear LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
