Toyota Celica
1989-09 → 1993-09 · chassis ST18# · catalogue 252160 · Japan
Discontinued model
Data version 1994-04
Active Control
155 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|

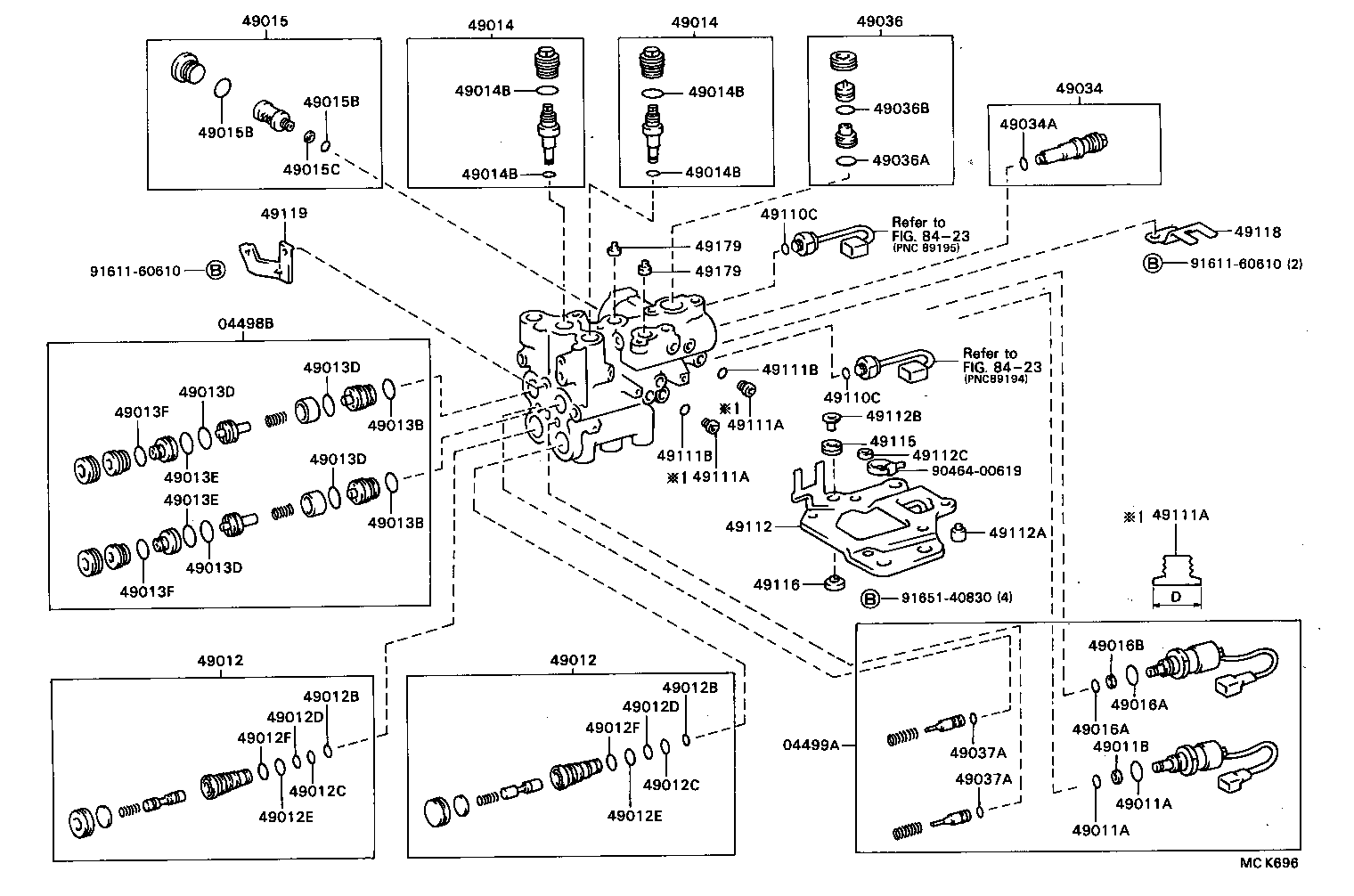

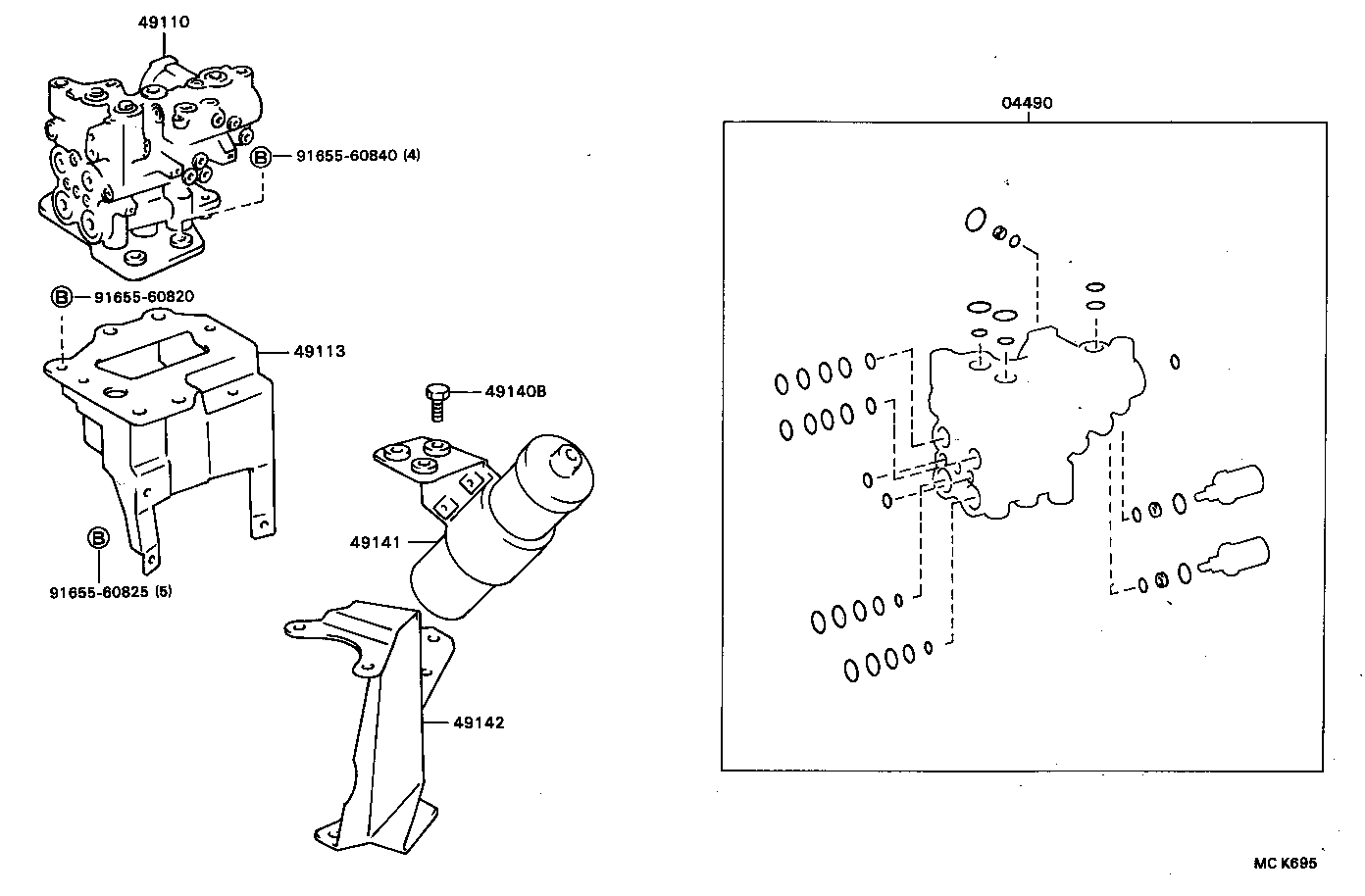

| 04490 | Overhaul Kit, Front Suspension Control Valve |

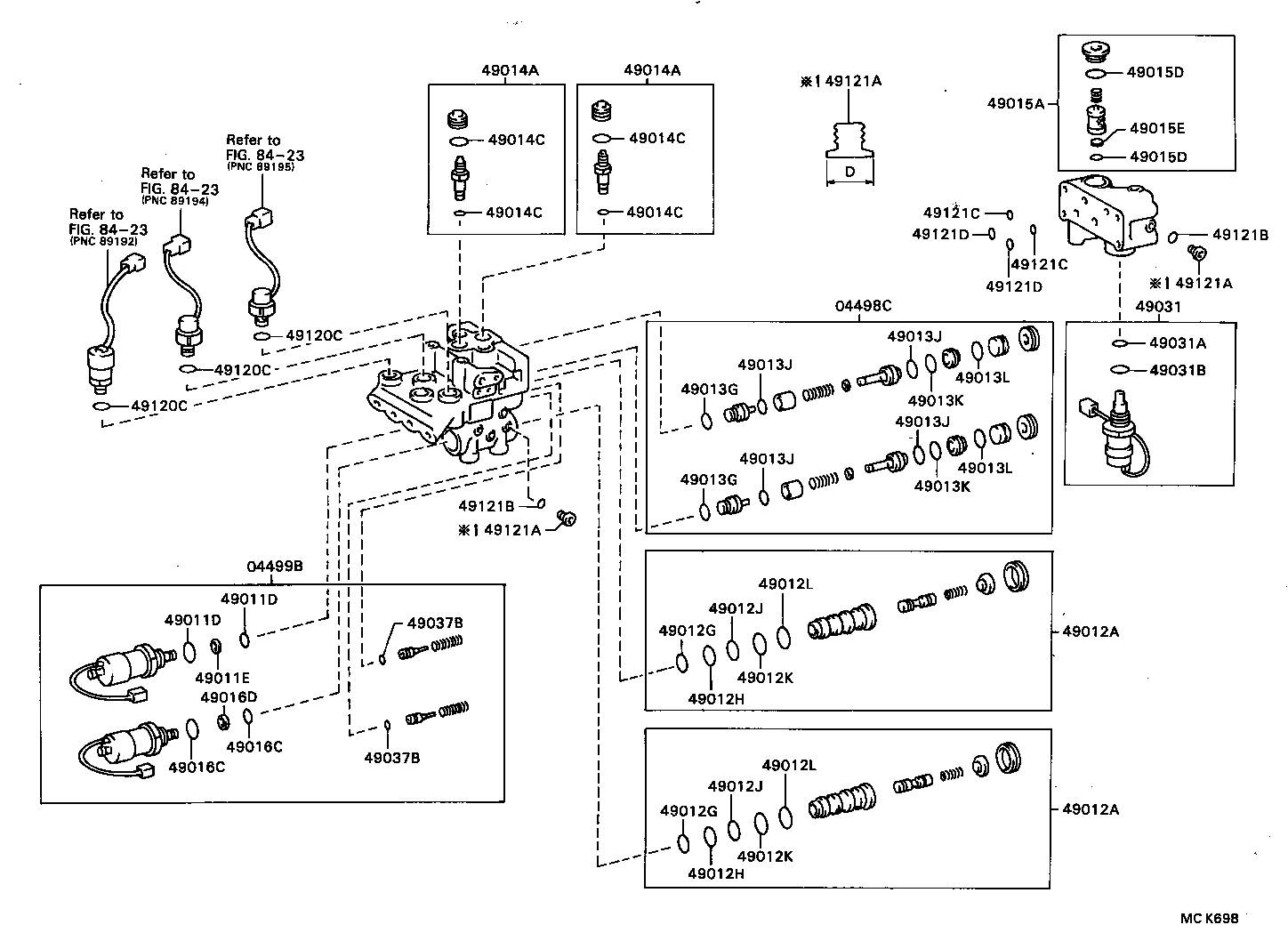

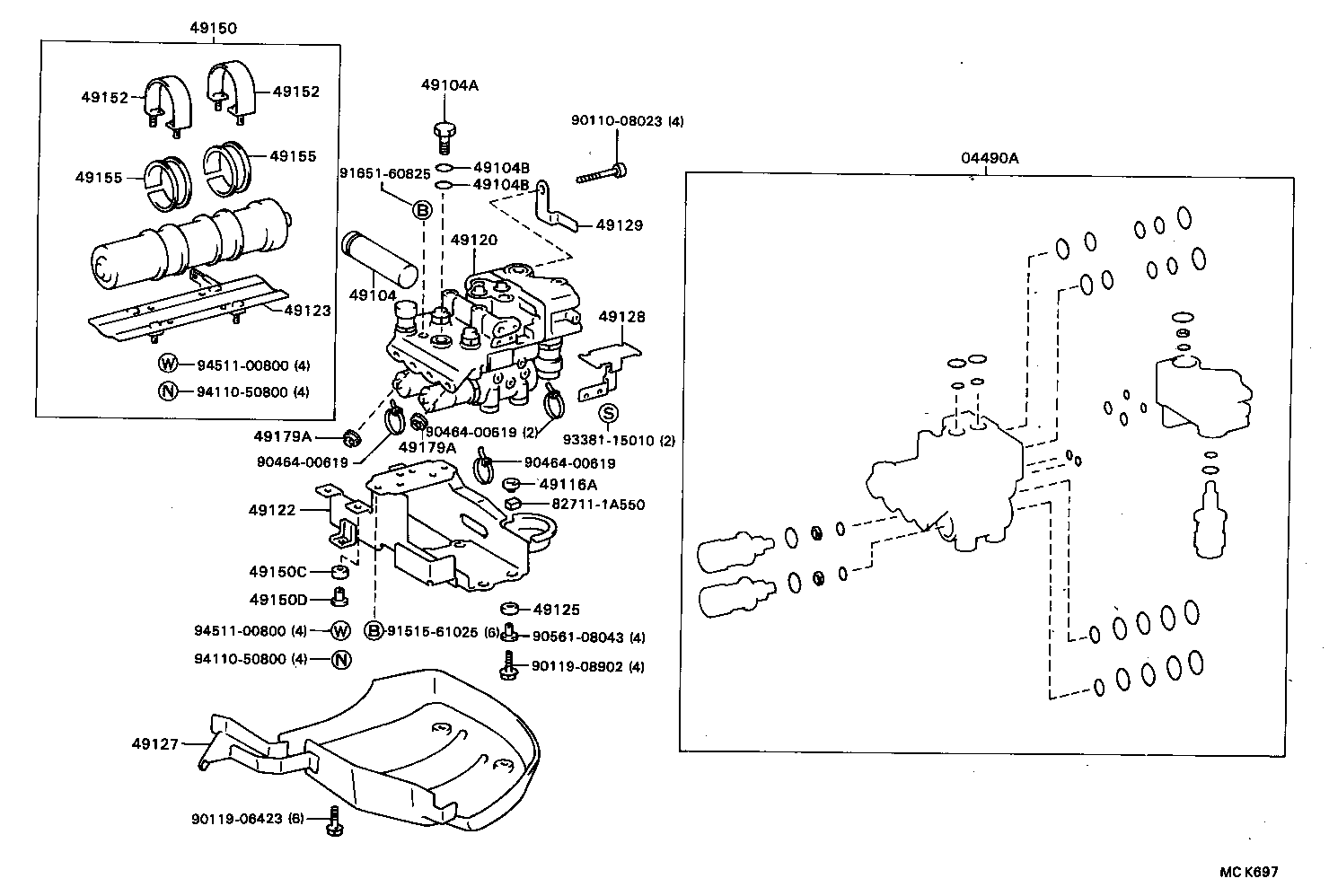

| 04490A | Overhaul Kit, Rear Suspension Control Valve |
| 04498B | Valve Kit, Front Absorber Pressure Holding |
| 04498C | Valve Kit, Rear Absorber Pressure Holding |
| 04499A | Valve Kit, Front Suspension Control |
| 04499B | Valve Kit, Rear Suspension Control |

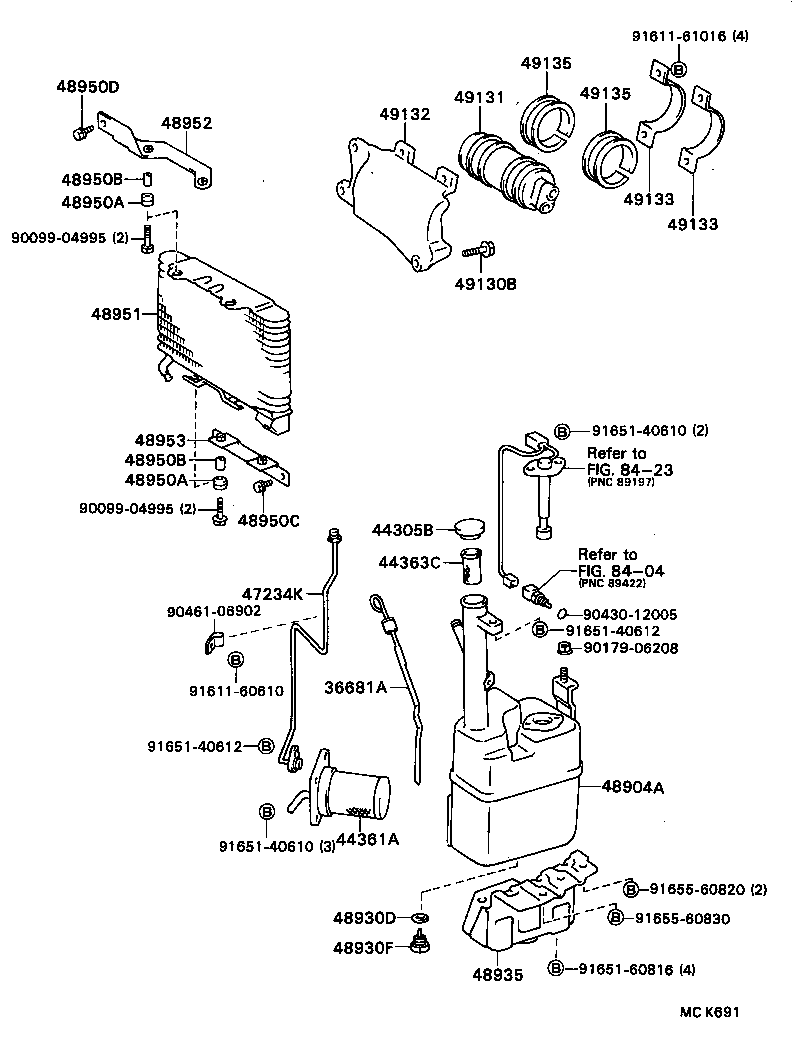

| 36681A | Gage, Suspension Control Oil Level |
| 44305B | Cap Sub-assy, Suspension Control Oil Reservoir |
| 44327B | Gasket, Pressure Port, Front Suspension Control Valve Hose |
| 44327E | Gasket, Rear Suspension Control Valve |
| 44327F | Gasket, Pressure Port, Rear Suspension Control |
| 44327G | Gasket, Pressure Port, Suspension Control Pressure Hose |
| 44327H | Gasket, Suspension Control Pump Accumulator Pressure Port |
| 44327J | Gasket, Front Suspension Control Accumulator Pressure Port |
| 44361A | Filter, Suspension Control Oil Reservoir, NO.1 |
| 44363C | Strainer, Suspension Control Oil Reservoir |
| 47234K | Tube, Suspension Control Oil Reservoir |
| 48904A | Reservoir Sub-assy, Suspension Control Oil |
| 48906C | Link, Height Control Sensor, Rear(FOR ACTIVE SUSPENSION) |
| 48907C | Link, Height Control Sensor, Front(FOR ACTIVE SUSPENSION) |
| 48930D | Gasket, Suspension Control Oil Reservoir Drain Plug |
| 48930F | Plug(FOR SUSPENSION CONTROL OIL RESERVOIR DRAIN) |
| 48935 | Bracket, Suspension Control Oil Reservoir |
| 48950A | Cushion(FOR SUSPENSION CONTROL OIL COOLER) |
| 48950B | Spacer(FOR SUSPENSION CONTROL OIL COOLER) |
| 48950C | Bolt(FOR SUSPENSION CONTROL OIL COOLER) |
| 48950D | Nut(FOR SUSPENSION CONTROL OIL COOLER) |
| 48951 | Cooler, Suspension Control Oil |
| 48952 | Bracket, Suspension Control Oil Cooler, NO.1 |
| 48953 | Bracket, Suspension Control Oil Cooler, NO.2 |
| 49011A | Ring, O, NO.1(FOR FRONT ABSORBER CONTROL SOLENOID VALVE RH) |
| 49011B | Ring(FOR FRONT ABSORBER CONTROL SOLENOID VALVE RH) |
| 49011D | Ring, O(FOR REAR ABSORBER CONTROL SOLENOID VALVE RH) |
| 49011E | Ring(FOR REAR ABSORBER CONTROL SOLENOID VALVE RH) |
| 49012 | Valve Sub-assy, Front Shock Absorber Control Spool |
| 49012A | Valve Sub-assy, Rear Shock Absorber Control Spool |
| 49012B | Ring, O, NO.1(FOR FRONT ABSORBER CONTROL SPOOL VALVE) |
| 49012C | Ring, O, NO.2(FOR FRONT ABSORBER CONTROL SPOOL VALVE) |
| 49012D | Ring, O, NO.3(FOR FRONT ABSORBER CONTROL SPOOL VALVE) |
| 49012E | Ring, O, NO.4(FOR FRONT ABSORBER CONTROL SPOOL VALVE) |
| 49012F | Ring, O, NO.5(FOR FRONT ABSORBER CONTROL SPOOL VALVE) |
| 49012G | Ring, O, NO.1(FOR REAR ABSORBER CONTROL SPOOL VALVE) |
| 49012H | Ring, O, NO.2(FOR REAR ABSORBER CONTROL SPOOL VALVE) |
| 49012J | Ring, O, NO.3(FOR REAR ABSORBER CONTROL SPOOL VALVE) |
| 49012K | Ring, O, NO.4(FOR REAR ABSORBER CONTROL SPOOL VALVE) |
| 49012L | Ring, O, NO.5(FOR REAR ABSORBER CONTROL SPOOL VALVE) |
| 49013B | Ring, O, NO.1(FOR FRONT ABSORBER PRESSURE HOLDING VALVE) |
| 49013D | Ring, O, NO.2(FOR FRONT ABSORBER PRESSURE HOLDING VALVE) |
| 49013E | Ring, O, NO.3(FOR FRONT ABSORBER PRESSURE HOLDING VALVE) |
| 49013F | Ring, O, NO.4(FOR FRONT ABSORBER PRESSURE HOLDING VALVE) |
| 49013G | Ring, O, NO.1(FOR REAR ABSORBER PRESSURE HOLDING VALVE) |
| 49013J | Ring, O, NO.2(FOR REAR ABSORBER PRESSURE HOLDING VALVE) |
| 49013K | Ring, O, NO.3(FOR REAR ABSORBER PRESSURE HOLDING VALVE) |
| 49013L | Ring, O, NO.4(FOR REAR ABSORBER PRESSURE HOLDING VALVE) |
| 49014 | Valve Sub-assy, Front Shock Absorber Relief |
| 49014A | Valve Sub-assy, Rear Shock Absorber Relief |
| 49014B | Ring, O(FOR FRONT SHOCK ABSORBER RELIEF VALVE) |
| 49014C | Ring, O(FOR REAR SHOCK ABSORBER RELIEF VALVE) |
| 49015 | Filter Sub-assy, Front Shock Absorber Control Oil |
| 49015A | Filter Sub-assy, Rear Shock Absorber Control Oil |
| 49015B | Ring, O(FOR FRONT SHOCK ABSORBER CONTROL OIL FILTER) |
| 49015C | Spacer(FOR FRONT SHOCK ABSORBER CONTROL OIL FILTER) |
| 49015D | Ring, O(FOR REAR SHOCK ABSORBER CONTROL OIL FILTER) |
| 49015E | Spacer(FOR REAR SHOCK ABSORBER CONTROL OIL FILTER) |
| 49016A | Ring, O, NO.1(FOR FRONT ABSORBER CONTROL SOLENOID VALVE LH) |
| 49016B | Ring(FOR FRONT ABSORBER CONTROL SOLENOID VALVE LH) |
| 49016C | Ring, O(FOR REAR ABSORBER CONTROL SOLENOID VALVE LH) |
| 49016D | Ring(FOR REAR ABSORBER CONTROL SOLENOID VALVE LH) |
| 49031 | Valve Sub-assy, Rear Suspension Control Solenoid |
| 49031A | Ring, O, NO.1(FOR REAR SUSPENSION CONTROL SOLENOID VALVE) |
| 49031B | Ring, O, NO.2(FOR REAR SUSPENSION CONTROL SOLENOID VALVE) |
| 49034 | Valve Sub-assy, Front Suspension Control Relief |
| 49034A | Ring, O(FOR FRONT SUSPENSION CONTROL RELIEF VALVE) |
| 49036 | Valve Sub-assy, Front Suspension Control Check |
| 49036A | Ring, O, NO.1(FOR FRONT SUSPENSION CONTROL CHECK VALVE) |
| 49036B | Ring, O, NO.2(FOR FRONT SUSPENSION CONTROL CHECK VALVE) |
| 49037A | Ring, O(FOR FRONT SUSPENSION CONTROL VALVE ORIFICE) |
| 49037B | Ring, O(FOR REAR SUSPENSION CONTROL VALVE ORIFICE) |
| 49104 | Accumulator Sub-assy, Rear Suspension Control Return |
| 49104A | Bolt, Union(FOR RR SUSPENSION CONTROL RETURN ACCUMULATOR) |
| 49104B | Ring, O(FOR REAR SUSPENSION CONTROL RETURN ACCUMULATOR) |
| 49110 | Valve Assy, Front Suspension Control |
| 49110A | Housing, Connector Male |
| 49110C | Ring, O(FOR FRONT SUSPENSION CONTROL VALVE) |
| 49111A | Plug(FOR FRONT SUSPENSION CONTROL VALVE HOUSING) |
| 49111B | Ring, O(FOR FRONT SUSPENSION CONTROL VALVE HOUSING) |
| 49112 | Bracket, Front Suspension Control Valve, NO.1 |
| 49112A | Grommet(FOR FRONT SUSPENSION CONTROL VALVE BRACKET) |
| 49112B | Spacer, NO.1(FOR FRONT SUSPENSION CONTROL VALVE BRACKET) |
| 49112C | Spacer, NO.2(FOR FRONT SUSPENSION CONTROL VALVE BRACKET) |
| 49113 | Bracket, Front Suspension Control Valve, NO.2 |
| 49115 | Grommet, Front Suspension Control Valve, NO.1 |
| 49116 | Grommet, Front Suspension Control Valve, NO.2 |
| 49116A | Grommet, Rear Suspension Control Valve, NO.1 |
| 49118 | Stay, Front Suspension Control Valve Housing, NO.1 |
| 49119 | Stay, Front Suspension Control Valve Housing, NO.2 |
| 49120 | Valve Assy, Rear Suspension Control |
| 49120A | Housing, Connector Female |
| 49120C | Ring, O(FOR REAR SUSPENSION CONTROL VALVE) |
| 49121A | Plug(FOR REAR SUSPENSION CONTROL VALVE HOUSING) |
| 49121B | Ring, O, NO.1(FOR REAR SUSPENSION CONTROL VALVE HOUSING) |
| 49121C | Ring, O, NO.2(FOR REAR SUSPENSION CONTROL VALVE HOUSING) |
| 49121D | Ring, O, NO.3(FOR REAR SUSPENSION CONTROL VALVE HOUSING) |
| 49122 | Bracket, Rear Suspension Control Valve, NO.1 |
| 49123 | Bracket, Rear Suspension Control Valve, NO.2 |
| 49125 | Grommet, Rear Suspension Control Valve, NO.2 |
| 49127 | Protector, Rear Suspension Control Valve |
| 49128 | Stay, Rear Suspension Control Valve Housing, NO.1 |
| 49129 | Stay, Rear Suspension Control Valve Housing, NO.2 |
| 49130A | Bolt, Union(FOR SUSPENSION CONTROL PUMP ACCUMULATOR) |
| 49130B | Bolt(FOR SUSPENSION CONTROL PUMP ACCUMULATOR) |
| 49131 | Accumulator, Suspension Control Pump |
| 49132 | Bracket, Suspension Control Pump Accumlator, NO.1 |
| 49133 | Bracket, Suspension Control Pump Accumlator, NO.2 |
| 49135 | Grommet, Suspension Control Pump Accumulator |
| 49140A | Bolt, Union(FOR SUSPENSION CONTROL ACCUMULATOR) |
| 49140B | Bolt(FOR FRONT SUSPENSION CONTROL ACCUMULATOR) |
| 49141 | Accumulator, Front Suspension Control |
| 49142 | Bracket, Front Suspension Control Accumulator |
| 49150 | Accumulator Assy, Rear Suspension Control |
| 49150C | Bush(FOR REAR SUSPENSION CONTROL ACCUMULATOR) |
| 49150D | Spacer(FOR REAR SUSPENSION CONTROL ACCUMULATOR) |
| 49152 | Bracket, Rear Suspension Control Accumulator |
| 49155 | Grommet, Rear Suspension Control Accumulator |
| 49160 | Hose Assy, Suspension Control Pressure, NO.1 |
| 49161 | Hose, Suspension Control Pressure, NO.1 |
| 49161A | Bolt, Union(FOR SUSPENSION CONTROL PRESSURE HOSE) |
| 49162 | Hose, Suspension Control Pressure, NO.2 |
| 49163 | Hose, Suspension Control Pressure, NO.3 |
| 49164 | Hose, Suspension Control Pressure, NO.4 |
| 49165 | Hose, Suspension Control Pressure, NO.5 |
| 49166 | Hose, Suspension Control Pressure, NO.6 |
| 49169 | Hose, Suspension Control Pressure, NO.9 |
| 49169A | Bolt, Union, NO.1(FOR SUSPENSION CONTROL PRESSURE HOSE) |
| 49175 | Protector, Suspension Control Hose, NO.1 |
| 49176 | Protector, Suspension Control Hose, NO.2 |
| 49179 | Orifice, Front Suspension Control Valve Housing |
| 49179A | Orifice, Rear Suspension Control Valve Housing |
| 49180 | Hose Assy, Suspension Control Return |
| 49180A | Bolt, Union, NO.1(FOR SUSPENSION CONTROL RETURN HOSE) |
| 49180B | Bolt, Union, NO.2(FOR SUSPENSION CONTROL RETURN HOSE) |
| 49180C | Gasket(FOR SUSPENSION CONTROL RETURN HOSE) |
| 49181 | Hose, Suspension Control Return |
| 49181A | Clip(FOR SUSPENSION CONTROL RETURN HOSE) |
| 49185 | Bracket, Suspension Control Hose, NO.1 |
| 49186 | Bracket, Suspension Control Hose, NO.3 |
| 49190 | Hose Assy, Suspension Control Pressure, NO.3 |
| 49190A | Bolt, Union(FOR SUSPENSION CONTROL PRESSURE HOSE) |
| 49190B | Gasket(FOR SUSPENSION CONTROL PRESSURE HOSE) |
| 49191 | Hose, Suspension Control Drain |
| 49194 | Hose, Suspension Control Drain, NO.4 |
| 49194A | Bolt, Union(FOR SUSPENSION CONTROL DRAIN HOSE) |
| 49194B | Gasket(FOR SUSPENSION CONTROL DRAIN HOSE) |
| 49199 | Hose, Suspension Control Suction |
| 49199A | Clip(FOR SUSPENSION CONTROL SUCTION HOSE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
