Toyota Corona
1982-01 → 1998-04 · chassis TT14#,AT14#,ST140,RT141,YT140,CT14#,KT147 · catalogue 261150 · Japan
Discontinued model
Data version 1998-10
Fuel Tank & Tube
101 part groups · 13 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

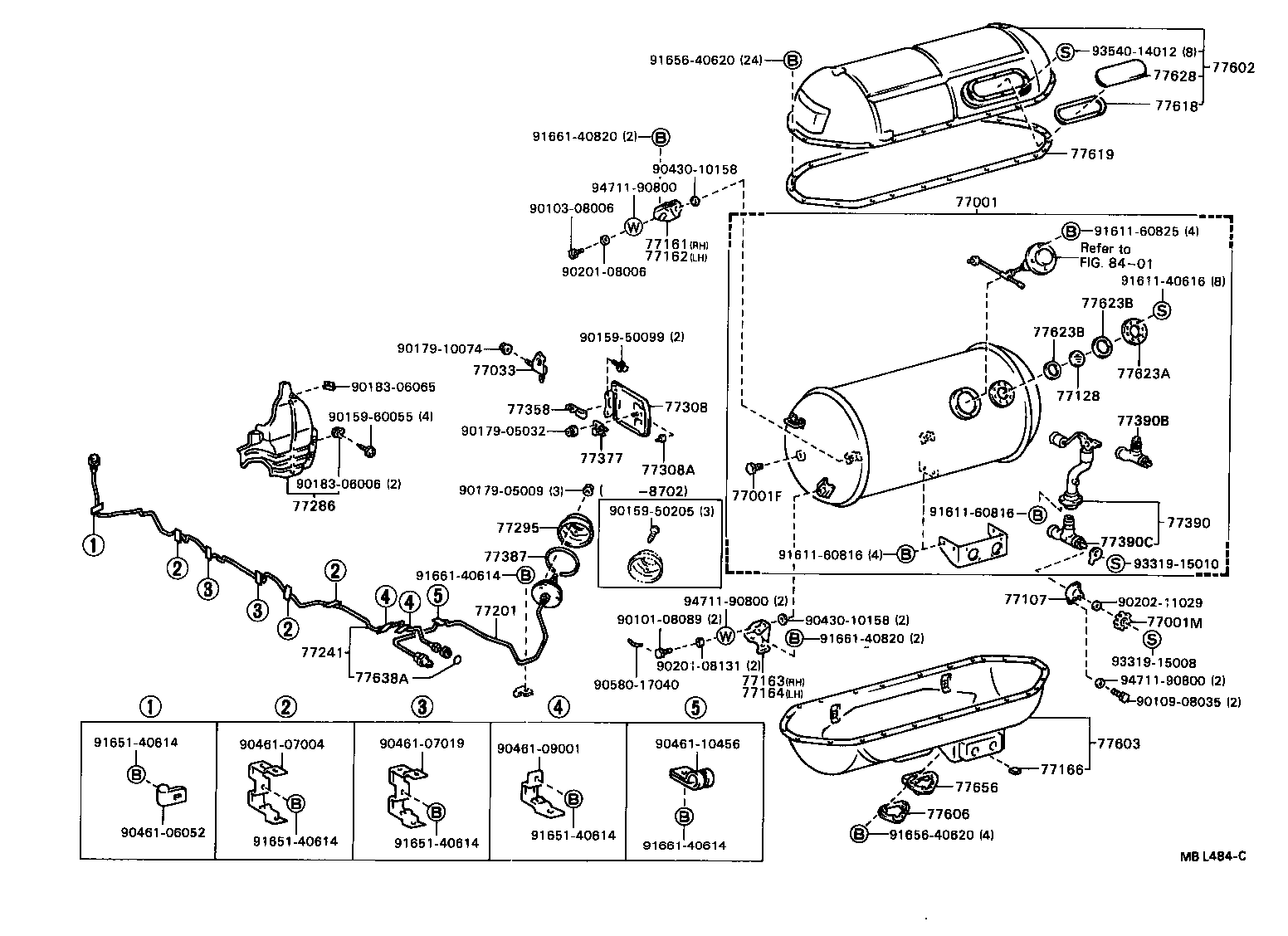

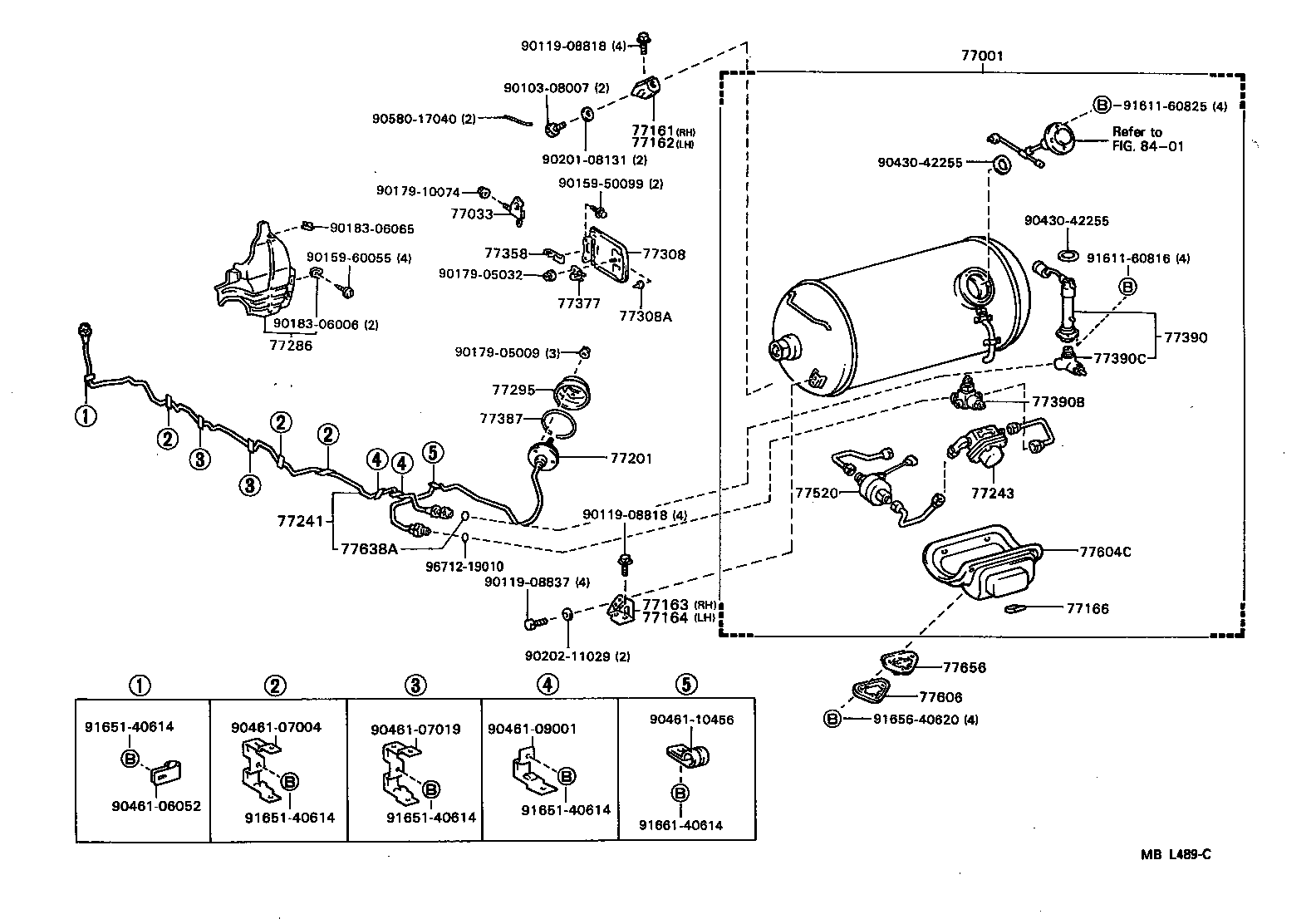

| 77001 | Tank Assy, Fuel (LPG) |
| 77001F | Plug, Lpg Tank |
| 77001M | Handle, Lpg Tank |
| 77017 | Tube Sub-assy, Fuel And Evaporation Vent |
| 77017A | Gasket, Fuel Tank Vent |
| 77019 | Tank Sub-assy, Fuel Expansion |
| 77019A | Hose, Fuel, NO.1(FOR FUEL EXPANSION TANK) |
| 77019B | Hose, Fuel, NO.2(FOR FUEL EXPANSION TANK) |
| 77019C | Hose, Fuel, NO.3(FOR FUEL EXPANSION TANK) |
| 77019D | Hose, Fuel, NO.4(FOR FUEL EXPANSION TANK) |
| 77020 | Way, 2(FOR FUEL EXPANSION TANK) |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77026 | Cover Sub-assy, Fuel Sender Gage |
| 77031 | Cap Assy, Fuel Tank |
| 77031B | Gasket (FOR FUEL TANK CAP) |
| 77033 | Lock Sub-assy, Fuel Tank Cap |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77051 | Lever Sub-assy, Fuel Lid Open |
| 77051A | Spring, Tension (FOR FUEL LID LEVER) |

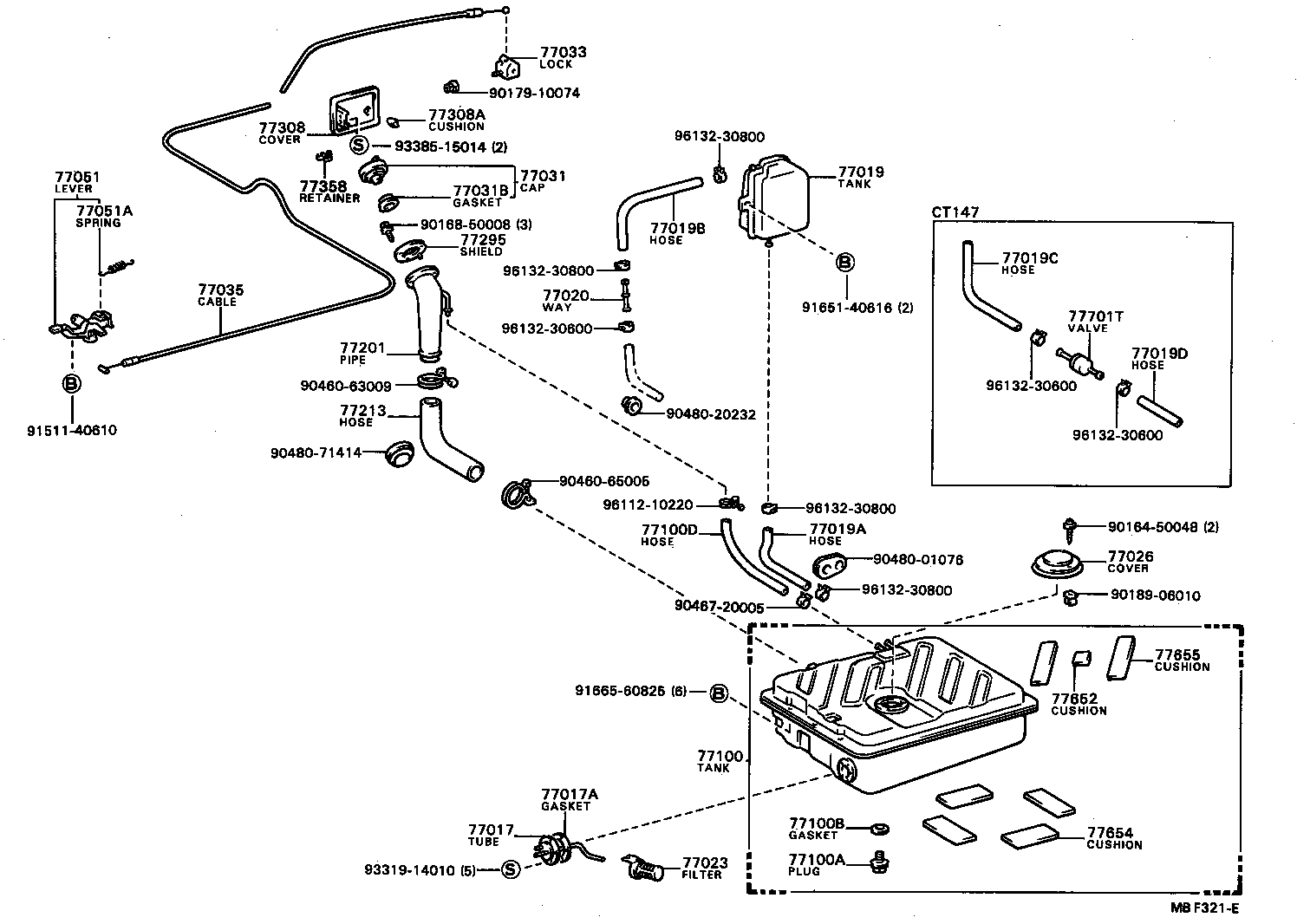

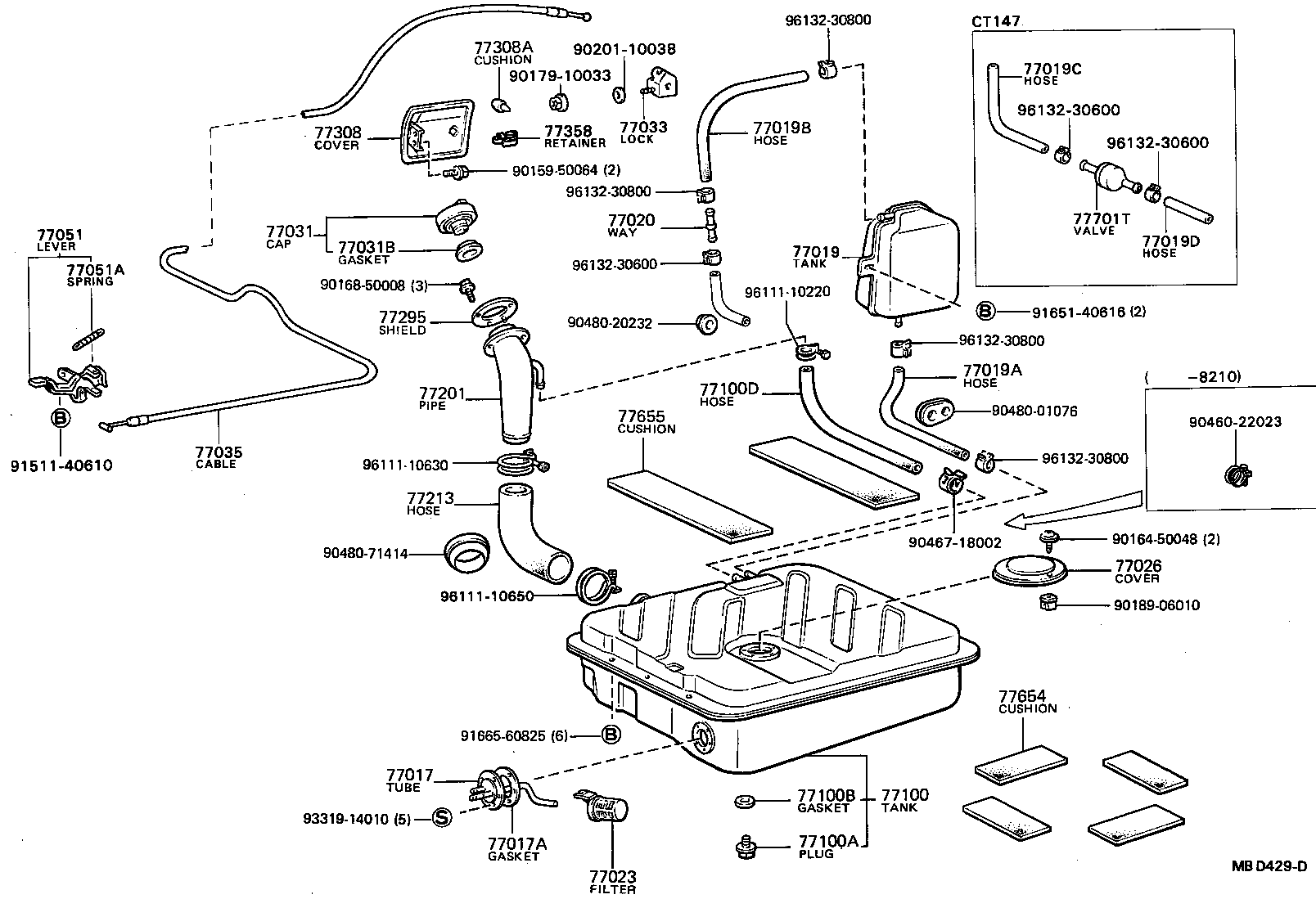

| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77100D | Hose, Fuel, NO.1(FOR FUEL TANK) |
| 77104 | Shaft Sub-assy, Fuel Tank Valve Handle |
| 77104A | Ring, O(FOR FUEL TANK VALVE SHAFT) |
| 77107 | Pipe Sub-assy, Fuel Tank Valve Shaft Cover, NO.1 |
| 77128 | Glass, Fuel Tank Window |
| 77135 | Bracket, Check Valve |
| 77152 | Joint, Fuel Tank Valve, Inner |
| 77161 | Bracket, Fuel Tank, Front RH |
| 77162 | Bracket, Fuel Tank, Front LH |
| 77163 | Bracket, Fuel Tank, Rear RH |
| 77164 | Bracket, Fuel Tank, Rear LH |
| 77166 | Cushion, Fuel Tank Protector |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77201A | Hose, Fuel, NO.1(FOR FUEL TANK INLET PIPE) |
| 77202 | Tube Sub-assy, Breather |
| 77202A | Hose, Fuel, NO.1 (FOR BREATHER TUBE) |
| 77202J | Gasket (FOR BREATHER TUBE) |
| 77206 | Tube Sub-assy, Fuel Tank Suction |
| 77206A | Gasket (FOR FUEL TANK SUCTION TUBE) |
| 77213 | Hose, Fuel Tank Sub Inlet |

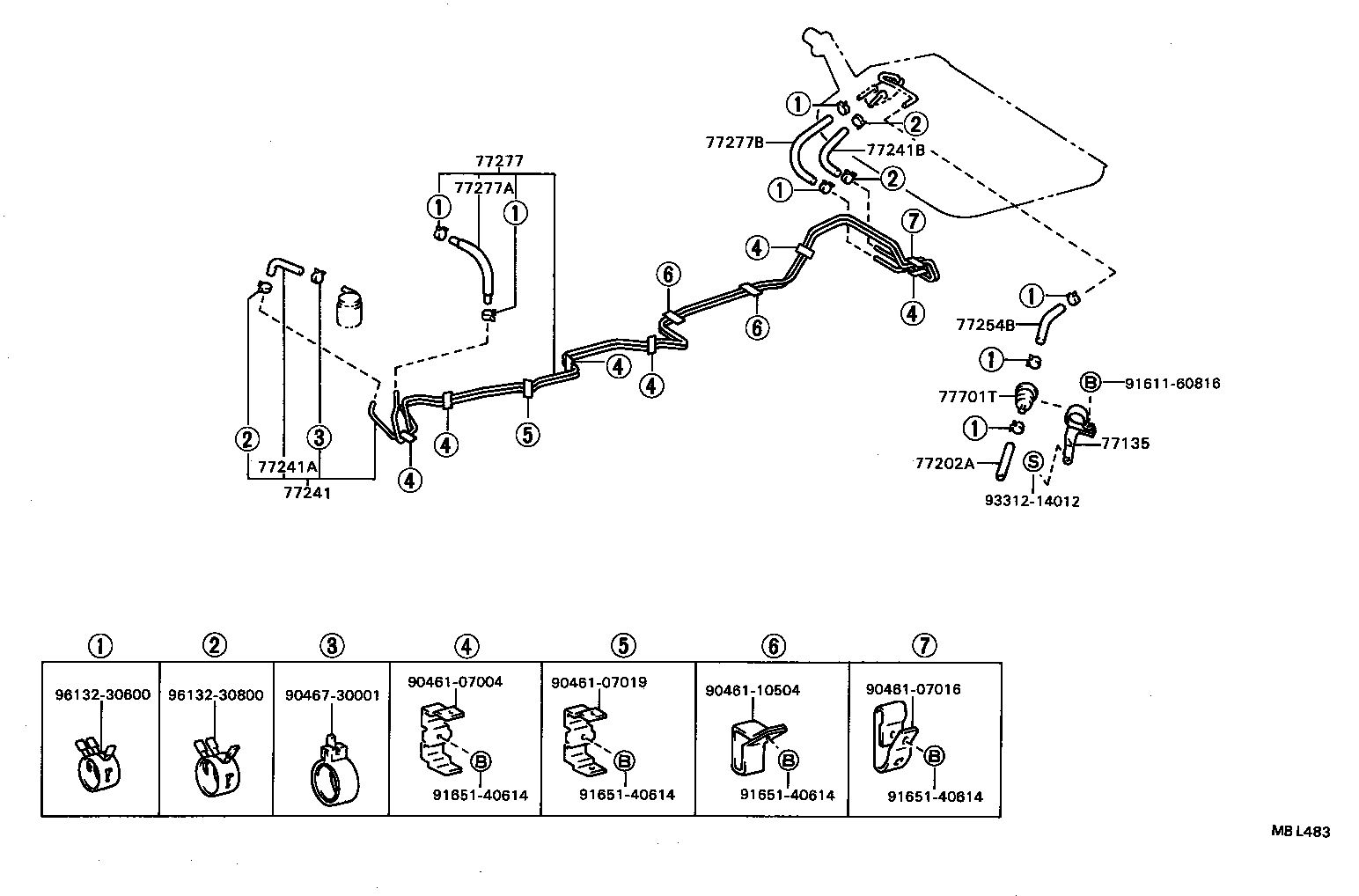

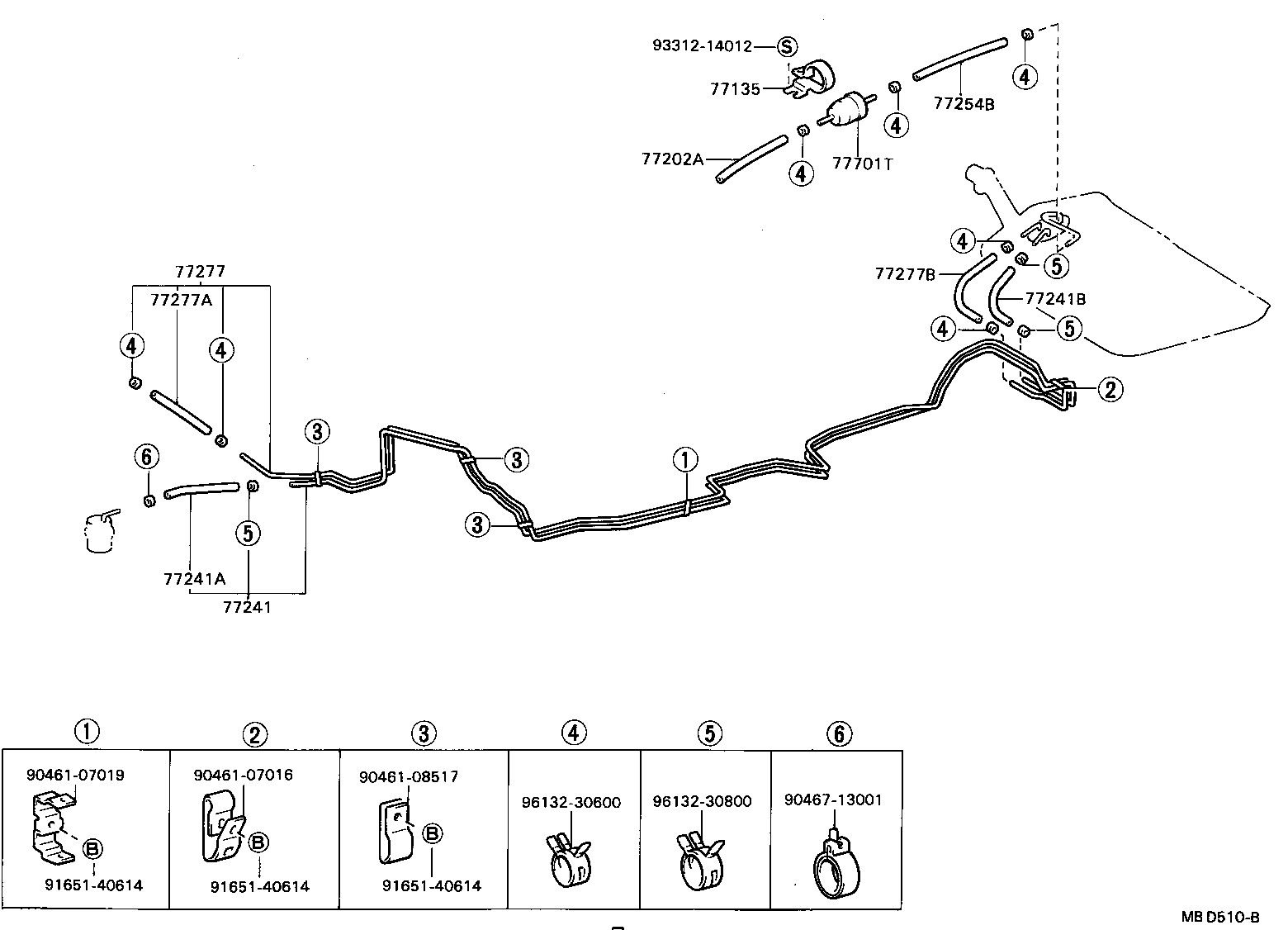

| 77241 | Tube, Fuel Main, NO.1 |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77241B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.1) |
| 77243 | Tube, Fuel Main, NO.3 |
| 77251 | Shield, Fuel Tank, Inlet, NO.1 |
| 77254 | Tube, Fuel Emission, NO.1 |
| 77254A | Hose, Fuel, NO.1 (FOR EMISSION TUBE, NO.1) |
| 77254B | Hose, Fuel, NO.2 (FOR EMISSION TUBE, NO.1) |
| 77277 | Tube, Fuel Return, NO.1 |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77277B | Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1) |
| 77286 | Protector, Fuel Tank Inlet Pipe |
| 77289 | Holder, Fuel Tank Pipe Setting |
| 77295 | Shield, Fuel Filler Pipe |
| 77308 | Cover Sub-assy, Fuel Inlet Box |
| 77308A | Cushion(FOR FUEL INLET BOX COVER) |
| 77338 | Rod, Fuel Tank Cap Lock |
| 77358 | Retainer, Fuel Inlet Cushion |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77377 | Retainer, Fuel Filler Opening Lid Lock |
| 77387 | Ring, Fuel Inlet Box |
| 77390 | Valve Assy, Fuel Tank Inlet |
| 77390A | Gasket (FOR FUEL TANK VALVE) |
| 77390B | Valve, Fuel Tank Outlet |
| 77390C | Valve, Fuel Tank Inlet |
| 77520 | Valve Assy, Solenoid Lpg Emergency |
| 77602 | Case Sub-assy, Fuel Tank, Upper |
| 77603 | Case Sub-assy, Fuel Tank, Lower |
| 77604C | Cover Sub-assy, Fuel Tank Valve |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77606D | Protector, Fuel Tank, NO.3 |
| 77606E | Protector, Fuel Tank, NO.4 |
| 77611 | Band, Fuel Tank |
| 77611A | Pin (FOR FUEL TANK BAND) |
| 77618 | Gasket, Case Window |
| 77618A | Cover, Fuel Tank Valve, Lower |
| 77619 | Seal, Fuel Tank Valve Cover TO Floor |
| 77623A | Frame, Tank Cover Window Glass |
| 77623B | Ring, O (FOR TANK COVER WINDOW GLASS FRAME) |
| 77625 | Box, Fuel Tank Case |
| 77628 | Glass, Case Cover Window |
| 77631 | Bracket, Fuel Tank, NO.1 |
| 77632 | Bracket, Fuel Tank, NO.2 |
| 77638A | Ring, O (FOR TANK VALVE JOINT SLEEVE) |
| 77652 | Cushion, Fuel Tank, NO.1 |
| 77654 | Cushion, Fuel Tank, NO.2 |
| 77655 | Cushion, Fuel Tank, NO.3 |
| 77656 | Gasket, Breather Cover, Upper |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |

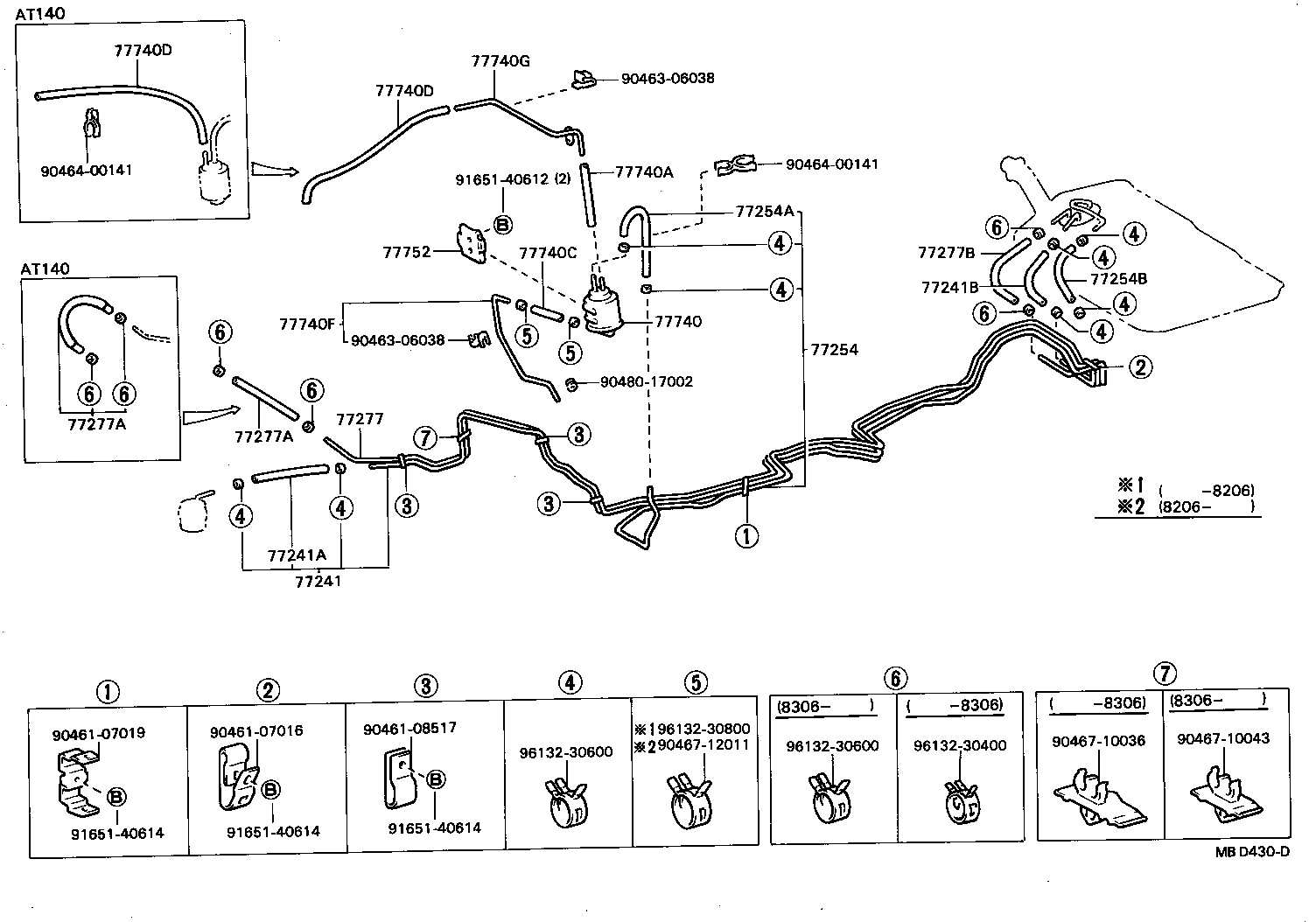

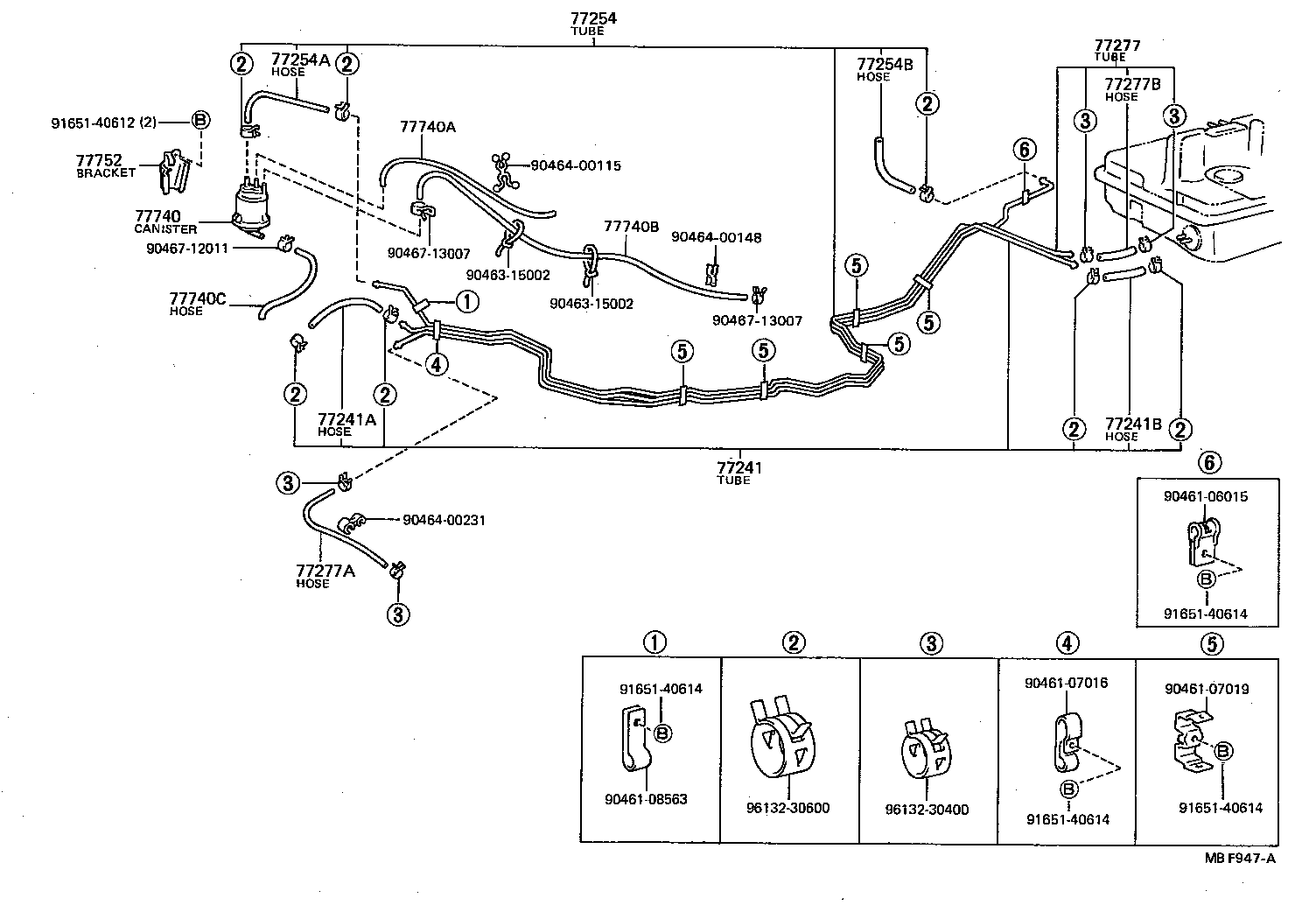

| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740B | Hose, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77740C | Hose, Fuel, NO.3(FOR CHARCOAL CANISTER) |
| 77740D | Hose, Fuel, NO.4(FOR CHARCOAL CANISTER) |
| 77740E | Hose, Fuel, NO.5(FOR CHARCOAL CANISTER) |
| 77740F | Tube, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740G | Tube, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77740H | Tube, Fuel, NO.3(FOR CHARCOAL CANISTER) |
| 77752 | Bracket, Charcoal Canister Support |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
