Toyota Corona
1982-01 → 1998-04 · chassis TT14#,AT14#,ST140,RT141,YT140,CT14#,KT147 · catalogue 261150 · Japan
Discontinued model
Data version 1998-10

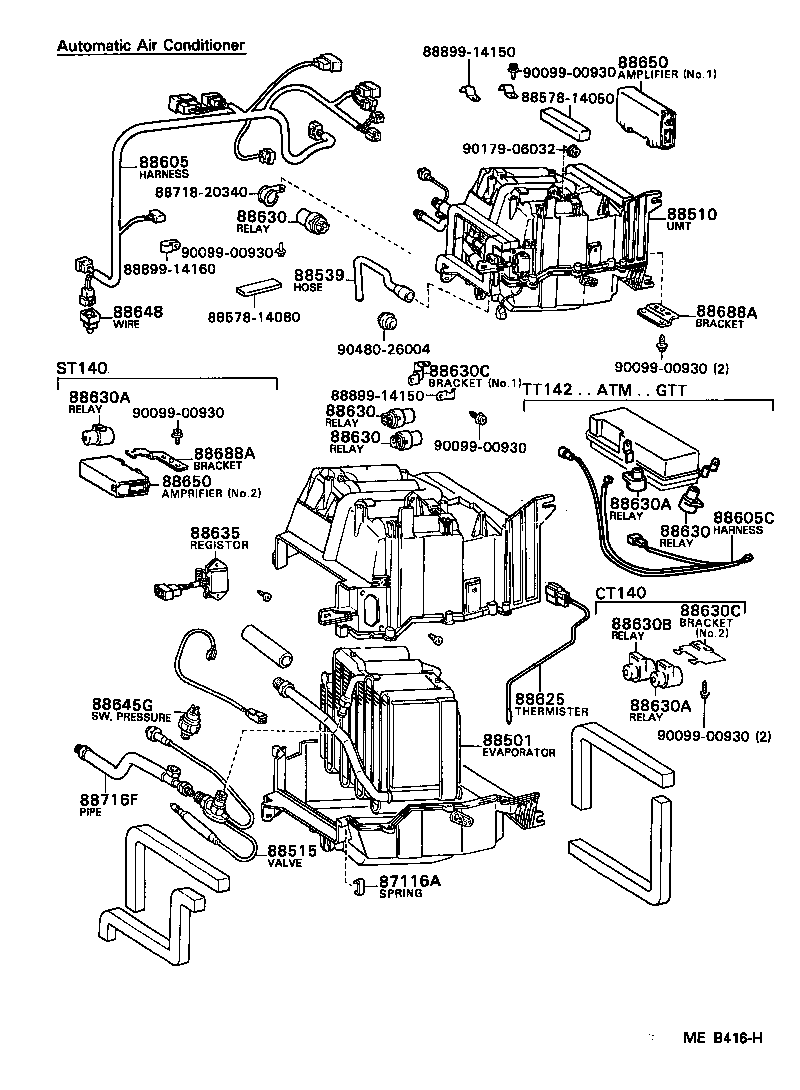

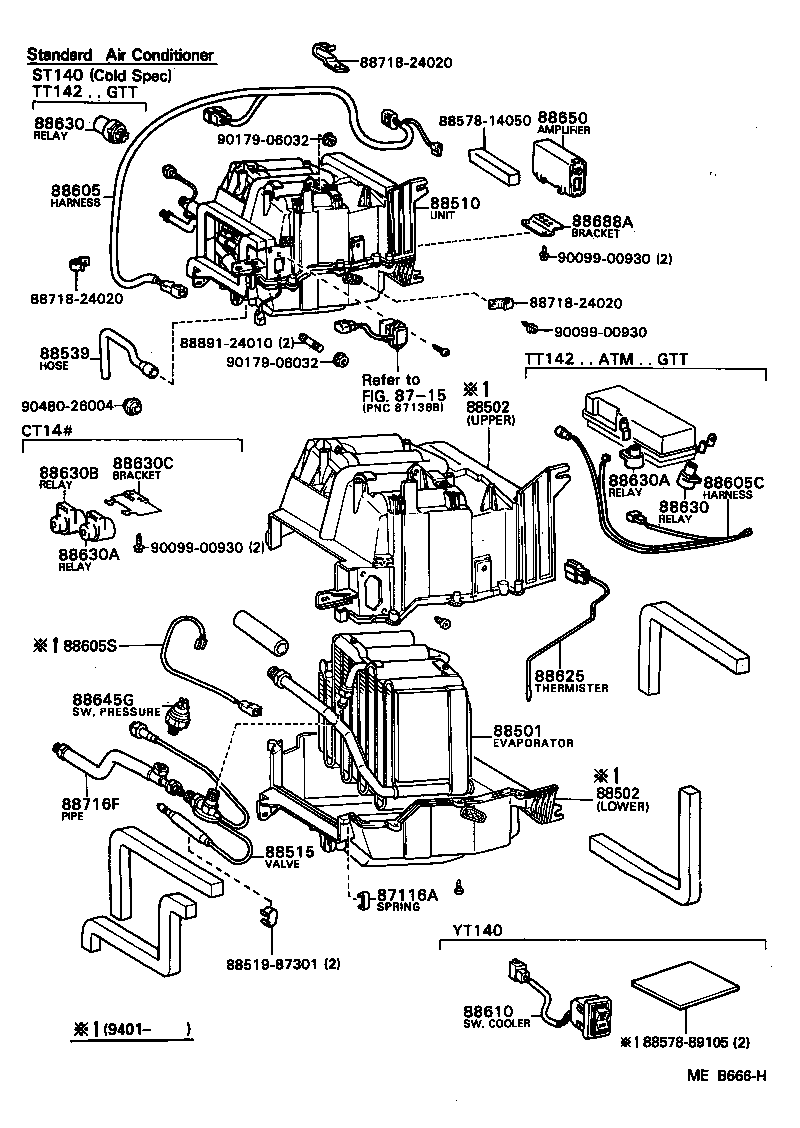

Heating & Air Conditioning - Cooler Unit
36 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 88306 | Motor Sub-assy, Cooler Blower, NO.1 |
| 88361 | Fan, Cooler Blower, NO.1 |
| 88371 | Fan, Cooler Blower, NO.2 |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88502 | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88536B | Bracket, Cooling Unit, NO.3 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539B | Connector, Cooler Drain Hose |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539E | Hose, Cooler Unit Drain, NO.3 |
| 88568 | Filter, Cooler Unit Cover |
| 88570 | Grille Sub-assy, Cooler Air Outlet |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88600C | Panel Assy, Control |
| 88604A | Bracket, Control Panel |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88605C | Harness Sub-assy, Cooler Wiring, NO.2 |
| 88605S | Harness Sub-assy, Wiring Air Conditioner |
| 88610 | Switch Assy, Cooler Control |
| 88625 | Thermistor, Cooler, NO.1 |
| 88630 | Relay Assy, Cooler |
| 88630A | Relay Assy, Cooler |
| 88630B | Relay Assy, Cooler |
| 88630C | Bracket, Cooler Relay |
| 88635 | Resistor, Cooler Unit Blower |
| 88645G | Switch, Pressure |
| 88648 | Wiring, Cooler, NO.1 |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88688A | Bracket, Cooler Stabilizer Amplifier |
| 88716F | Pipe, Cooler Refrigerant Liquid, F |
| 88895 | Holder, Fuse |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
