Toyota 86 Grmn
2016-02 → present · chassis GRMN86 · catalogue 265110 · Japan
Supported model
Data version 2016-02
Rear Axle Shaft & Hub

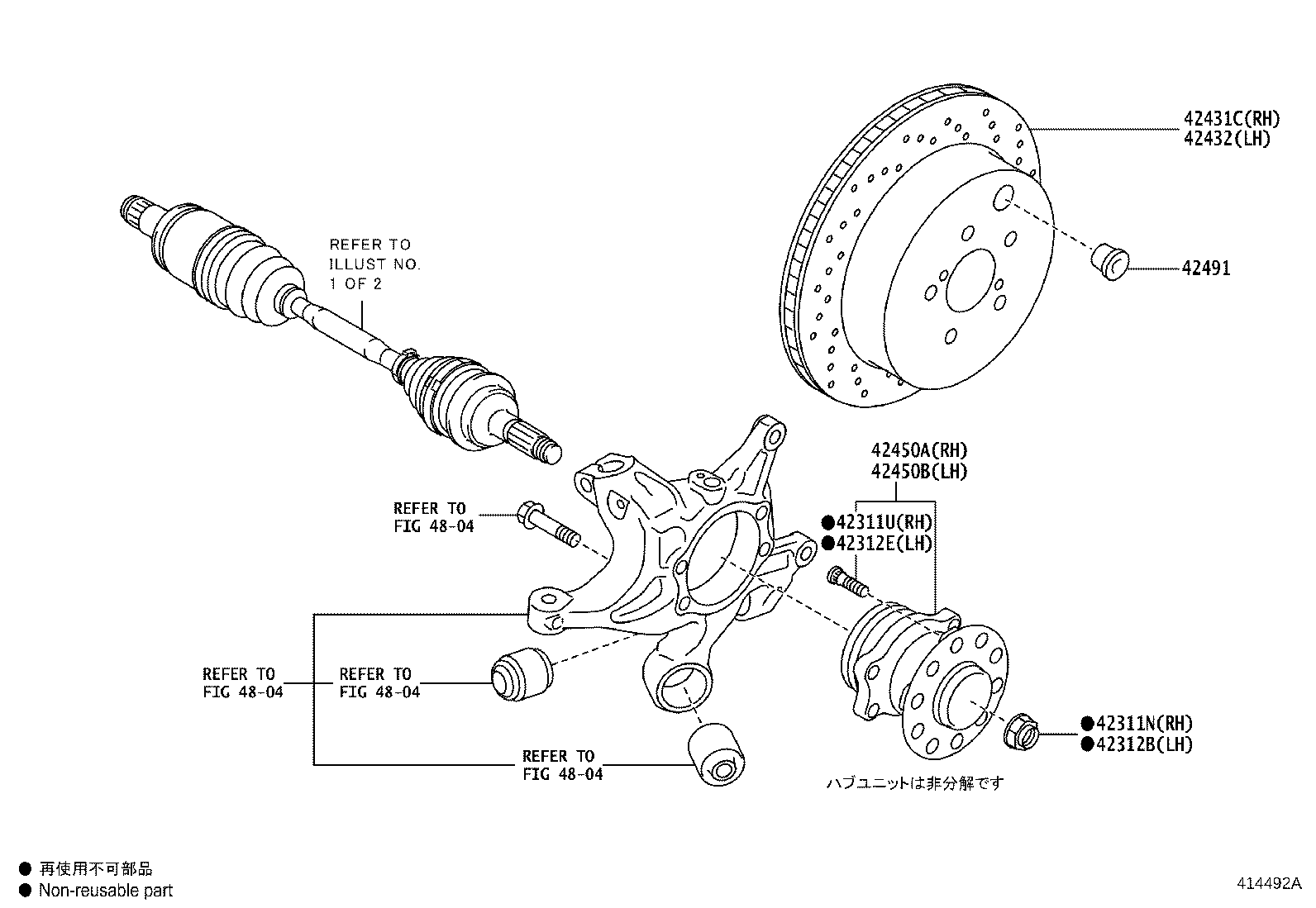

36 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04438N | Boot Kit, Rear Drive Shaft, IN & Outboard Joint, RH |
| 04438Q | Boot Kit, Rear Drive Shaft, IN & Outboard Joint, LH |
| 42311N | Nut(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42312B | Nut(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42330 | Shaft Assy, Rear Drive, RH |
| 42330G | Oil Seal, Rear Drive Shaft, RH |
| 42340A | Grease (FOR REAR DRIVE SHAFT) |
| 42340B | Shaft Assy, Rear Drive, LH |
| 42340D | Oil Seal, Rear Drive Shaft, LH |
| 42341A | Ring, Snap (FOR REAR DRIVE SHAFT) |
| 42341B | Ring, Snap (FOR REAR DRIVE SHAFT RH) |
| 42341C | Ring, Snap (FOR REAR DRIVE SHAFT LH) |
| 42342 | Boot, Rear Drive Shaft Joint |
| 42346A | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42347 | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347A | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347B | Clamp, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347C | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT RH) |
| 42347D | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT LH) |
| 42350A | Ring, Hole Snap |
| 42350D | Joint Assy, Rear Drive Shaft Outboard, RH |
| 42350E | Joint Assy, Rear Drive Shaft Outboard, LH |
| 42360C | Joint Assy, Rear Drive Shaft Inboard, RH |
| 42360D | Joint Assy, Rear Drive Shaft Inboard, LH |
| 42360L | Ring, Shaft Snap (FOR REAR DRIVE SHAFT INBOARD JOINT RH) |
| 42360M | Ring, Shaft Snap (FOR REAR DRIVE SHAFT INBOARD JOINT LH) |
| 42431C | Disc, Rear RH |
| 42432 | Disc, Rear LH |
| 42450A | Hub & Bearing Assy, Rear Axle, RH |
| 42450B | Hub & Bearing Assy, Rear Axle, LH |
| 42451A | Deflector, Rear Wheel Bearing Dust, NO.1 RH |
| 42451B | Deflector, Rear Wheel Bearing Dust, NO.1 LH |
| 42491 | Plug, Shoe Adjusting Hole (FOR PARKING BRAKE) |
| 43458A | Cover, Rear Drive Shaft Dust |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
