Toyota Caldina
1992-11 → 2002-06 · chassis AT191,CT19#,ET196,ST19# · catalogue 274130 · Japan
Discontinued model
Data version 2003-01

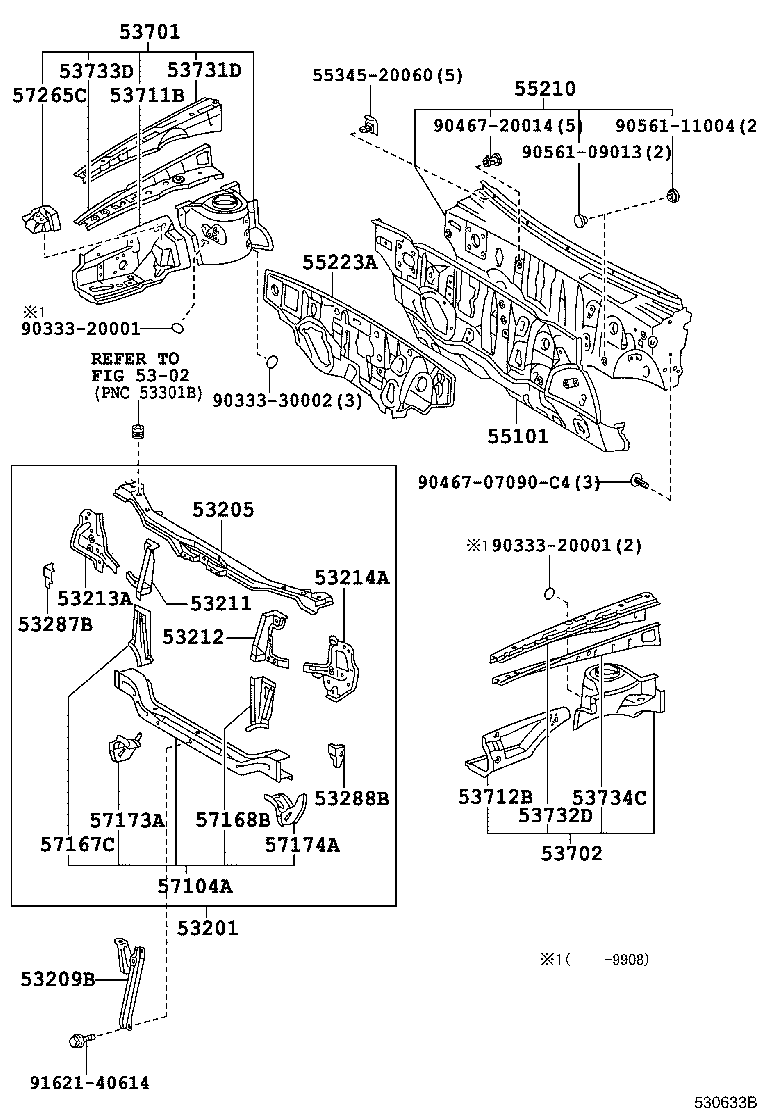

Front Fender Apron & Dash Panel
34 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52130B | Bracket Assy, Front Bumper Side Mounting, RH |
| 52140B | Bracket Assy, Front Bumper Side Mounting, LH |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53209B | Brace Sub-assy, Hood Lock Support |
| 53211 | Support, Radiator, RH |
| 53212 | Support, Radiator, LH |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53287B | Extension, Radiator Support, RH |
| 53288B | Extension, Radiator Support, LH |
| 53291J | Seal, Radiator Support |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55223A | Insulator, Dash Panel, Outer |
| 55238A | Plate, Dash Panel Insulator, NO.2 |
| 55239A | Plate, Dash Panel Insulator, NO.3 |
| 55261A | Damper, Dash Panel Dynamic |
| 57104A | Member Sub-assy, Front Cross |
| 57167C | Gusset, Front Crossmember Side, RH |
| 57168B | Gusset, Front Crossmember Side, LH |
| 57173A | Reinforcement, Front Crossmember, NO.3 RH |
| 57174A | Reinforcement, Front Crossmember, NO.3 LH |
| 57265C | Bracket, Engine Mounting, RH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
