Toyota Caldina
1992-11 → 2002-06 · chassis AT191,CT19#,ET196,ST19# · catalogue 274130 · Japan
Discontinued model
Data version 2003-01

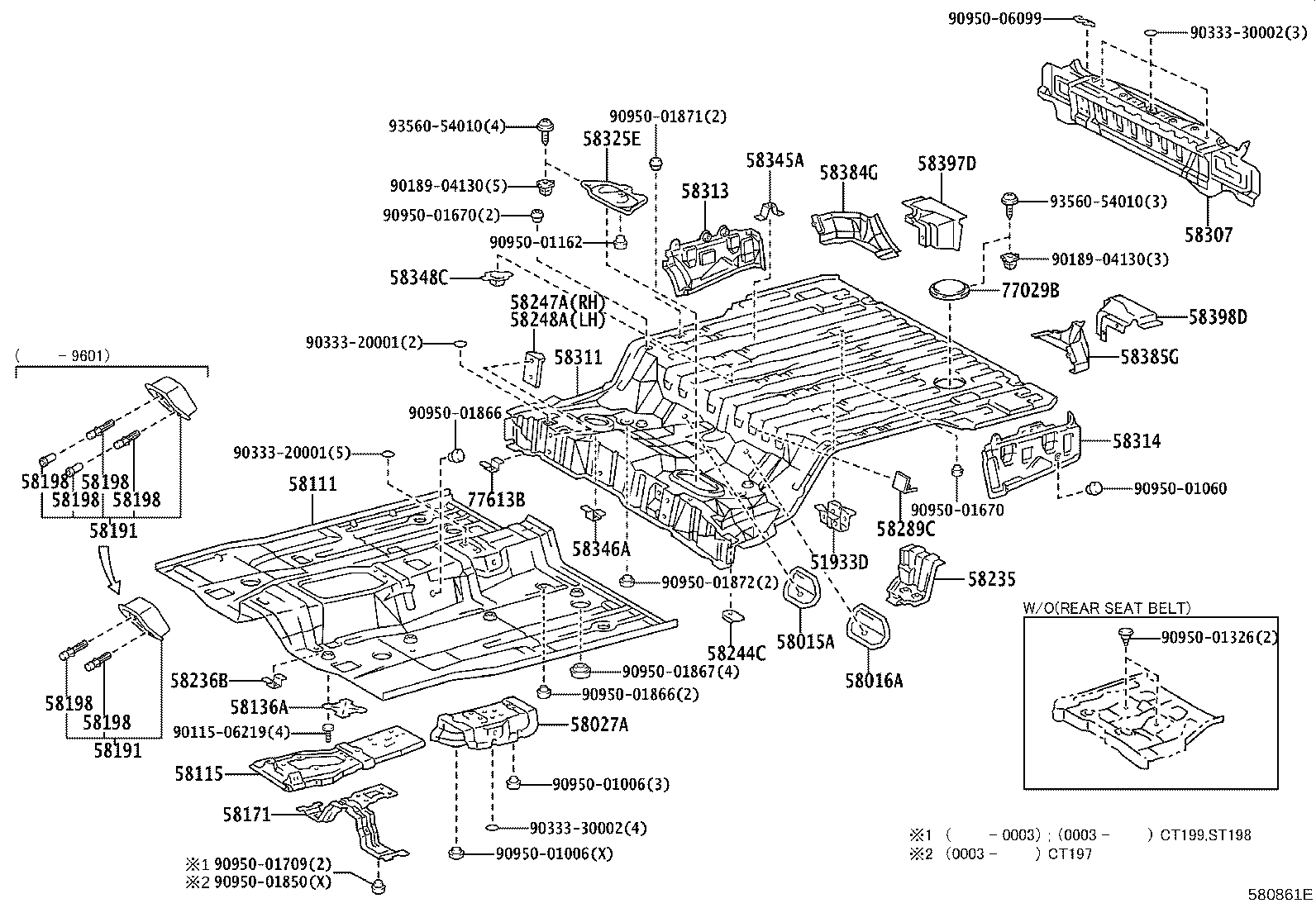

Floor Pan & Lower Back Panel
40 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51933D | Stopper, Spare Wheel Carrier |
| 58015A | Reinforce Sub-assy, Belt Anchor, NO.3 RH |
| 58016A | Reinforce Sub-assy, Belt Anchor, NO.3 LH |
| 58027A | Reinforce Sub-assy, Seat Belt Anchor |
| 58103C | Reinforcement Sub-assy, Front Floor, Front |
| 58111 | Pan, Front Floor |
| 58115 | Reinforcement, Front Floor Panel, Front |
| 58136A | Cover, Front Floor Service Hole |
| 58171 | Reinforcement, Parking Brake Base |
| 58191 | Footrest, Front Floor |
| 58198 | Clip, Footrest |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58208 | Pan, Center Floor |
| 58233 | Bracket, Exhaust Pipe Mounting |
| 58235 | Bracket, Differential Carrier Bumper Mounting |
| 58236B | Bracket, Center Floor Heat Insulator |
| 58244C | Bracket, Rear Seat Cushion Mounting, RH |
| 58247A | Reinforcement, Rear Seat Cushion Hinge, RH |
| 58248A | Reinforcement, Rear Seat Cushion Hinge, LH |
| 58289C | Bracket, Floor Brake Hose, Rear |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58345A | Bracket, Rear Floor Heat Insulator, NO.1 |
| 58346A | Bracket, Rear Floor Heat Insulator, NO.2 |
| 58348C | Bracket, Rear Floor Heat Insulator, NO.3 |
| 58351A | Bracket, Spare Wheel Carrier |
| 58369A | Bracket, Fuel Tube, NO.3 |
| 58369B | Bracket, Fuel Tube, NO.3 |
| 58384G | Gusset, Lower Back, Upper RH |
| 58385G | Gusset, Lower Back, Upper LH |
| 58396A | Bracket, Wire Harness Clamp |
| 58397D | Panel, Rear Floor End Dust Seal, RH |
| 58398D | Panel, Rear Floor End Dust Seal, LH |
| 77029B | Cover Sub-assy, Fuel Sender Gage |
| 77613B | Bracket, Fuel Tank Band, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
