Toyota Caldina
1992-11 → 2002-06 · chassis AT191,CT19#,ET196,ST19# · catalogue 274130 · Japan
Discontinued model
Data version 2003-01
Roof Panel & Back Window Glass
122 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 62735M | Retainer, Quarter Window Hinge |
| 63083 | Rail Sub-assy, Rear Slide Roof, Rear RH |
| 63084 | Rail Sub-assy, Rear Slide Roof, Rear LH |
| 63097 | Retainer Sub-assy, Rear Slide Roof Shoe, Front RH |
| 63098 | Retainer Sub-assy, Rear Slide Roof Shoe, Front LH |
| 63102A | Panel Sub-assy, Windshield Header |

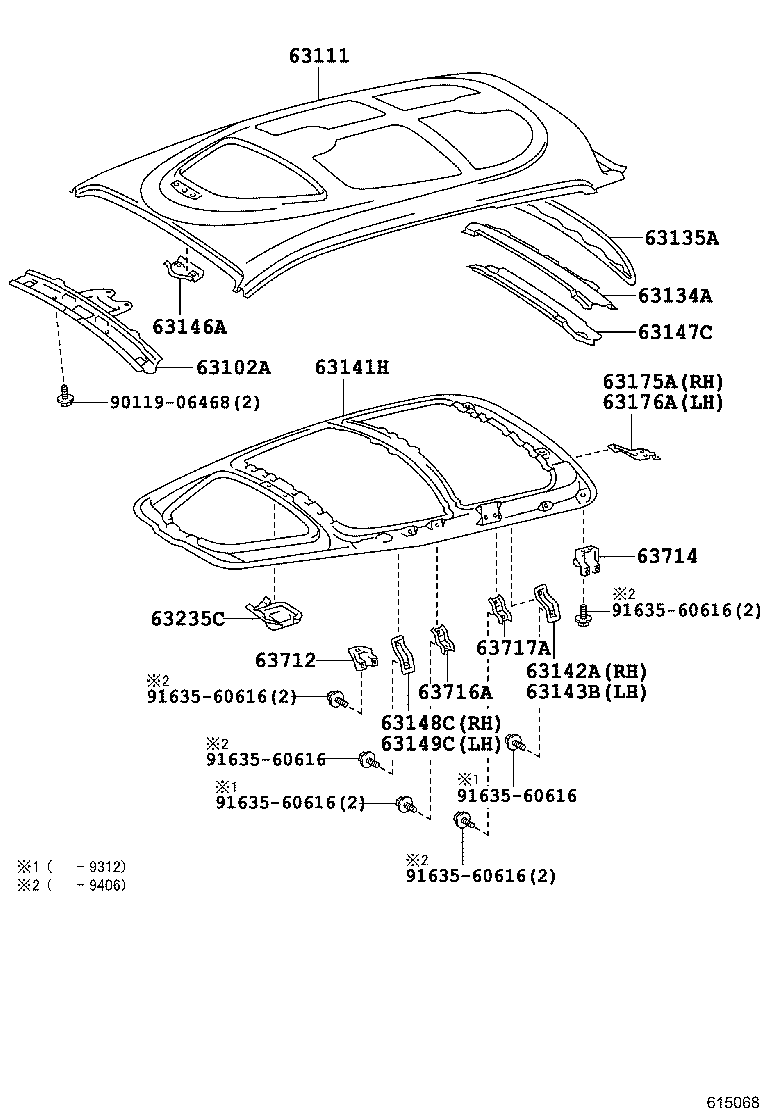

| 63111 | Panel, Roof |
| 63123C | Reinforcement, Roof Panel |
| 63125A | Shim, Roof Panel |
| 63127 | Reinforcement, Roof Panel, NO.5 |
| 63134A | Frame, Back Door Opening, Upper |
| 63135A | Frame, Back Door Opening, Lower |
| 63137A | Bracket, Dome Lamp, NO.1 |
| 63138 | Bracket, Dome Lamp, NO.2 |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142A | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63146A | Bracket, Roof Panel Reinforcement, NO.1 |
| 63147C | Reinforcement, Back Door Opening Frame, Upper Center |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63148C | Reinforcement, Roof Panel Side, RH |
| 63149C | Reinforcement, Roof Panel Side, LH |
| 63169B | Plate, Roof Panel Reinforcement, RH |
| 63175A | Reinforcement, Back Door Hinge Female, RH |
| 63176A | Reinforcement, Back Door Hinge Female, LH |
| 63177 | Reinforcement, Roof Panel, NO.9 |
| 63178A | Reinforcement, Roof Panel, NO.10 |
| 63179 | Plate, Roof Panel Reinforcement, LH |
| 63180 | Clip(BRACKET, ROOF RACK) |
| 63185A | Bracket, Roof Rack, Front RH |
| 63186A | Bracket, Roof Rack, Front LH |
| 63187C | Bracket, Roof Rack, NO.1 Rear RH |
| 63188B | Bracket, Roof Rack, NO.1 Rear LH |
| 63189A | Bracket, Roof Rack, Center |

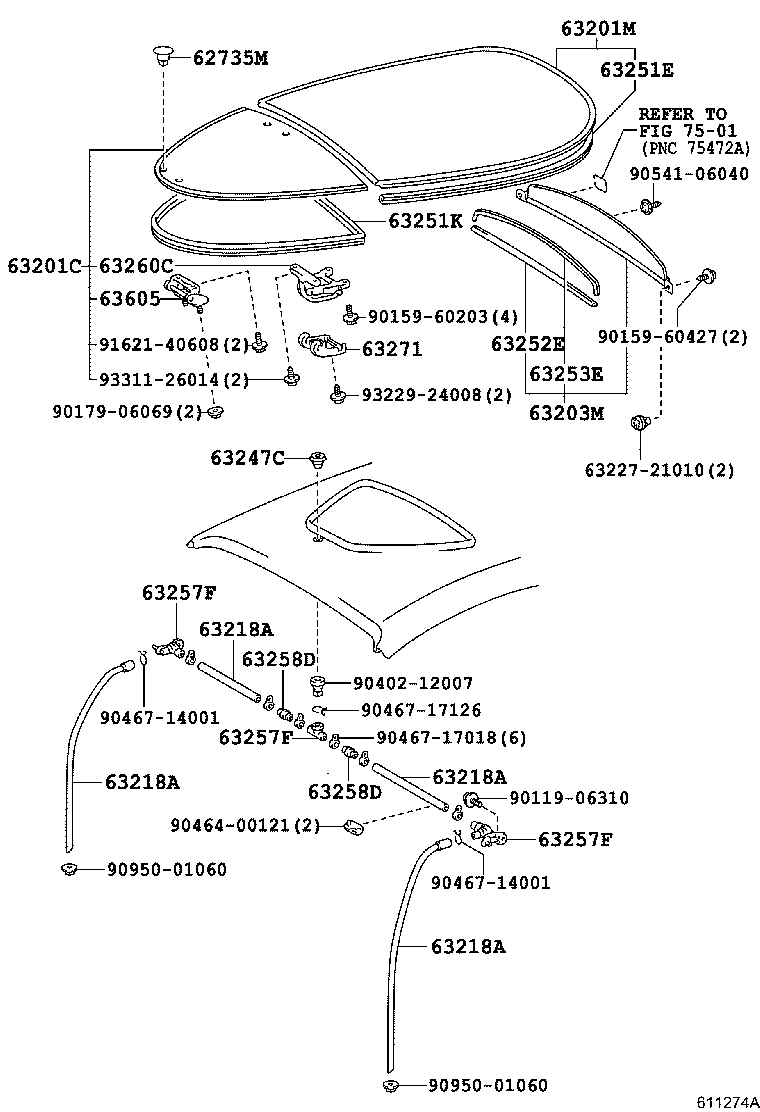

| 63201C | Glass Sub-assy, Tilt Roof |

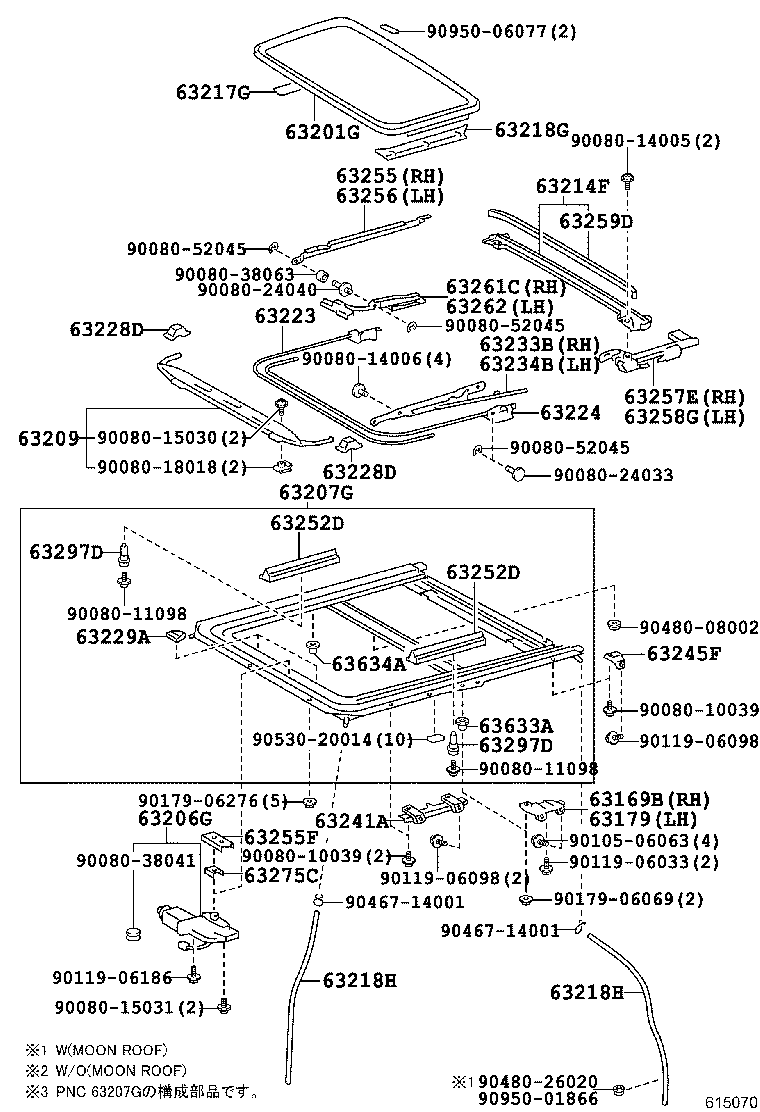

| 63201G | Glass Sub-assy, Sliding Roof |
| 63201M | Glass Sub-assy, Roof Window, NO.1 |
| 63203M | Glass Sub-assy, Roof Window, NO.2 |
| 63206G | Gear Sub-assy, Sliding Roof Drive |
| 63207G | Rail Sub-assy, Sliding Roof Guide |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63218H | Hose, Sliding Roof Drain |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63228D | Clip, Roof Window Deflector Panel Guide |
| 63229A | Stopper, Sliding Roof Sunshade |
| 63230B | Panel Assy, Roof Wind Deflector |
| 63233B | Frame, Sliding Roof Housing, RH |
| 63234B | Frame, Sliding Roof Housing, LH |
| 63235C | Bracket, Removable Roof Lock |
| 63241A | Bracket, Sliding Roof Housing Front Mounting, RH |
| 63245F | Bracket, Sliding Rear Mounting |
| 63247C | Pipe, Removable Roof Drain |
| 63251E | Dam, Roof Window, NO.1 |
| 63251K | Weatherstrip, Tilt Roof |
| 63252D | Weatherstrip, Sliding Roof Housing |
| 63252E | Dam, Roof Window, NO.2 |
| 63253E | Dam, Roof Window, NO.3 |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63255F | Cover, Slide Roof Motor |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63257E | Holder, Sliding Roof Guide Rail, RH |
| 63257F | Joint, Tilt Roof Drain Hose |
| 63258D | Joint, Slide Roof Drain Hose |
| 63258G | Holder, Sliding Roof Guide Rail, LH |
| 63259D | Seal, Sliding Roof, NO.2 |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63261C | Shoe, Sliding Roof, Front RH |
| 63262 | Shoe, Sliding Roof, Front LH |
| 63265A | Lever, Removable Roof Lock, RH |
| 63266A | Lever, Removable Roof Lock, LH |
| 63271 | Garnish, Removable Roof Lock |
| 63273B | Retainer, Roof Window Hinge |
| 63273G | Packing, Slide Roof |
| 63273R | Packing, Roof Window Defrector |
| 63275C | Box, Sliding Roof Drive Gear |
| 63277C | Shim, Sliding Roof Panel |
| 63295B | Pad, Roof Wind Deflector Panel |
| 63297D | Pin, Sliding Roof Housing |
| 63435C | Seal, Roof Carrier, NO.1 RH |
| 63436B | Seal, Roof Carrier, NO.1 LH |
| 63438B | Seal, Roof Carrier, NO.3 RH |
| 63439A | Seal, Roof Carrier, NO.3 LH |

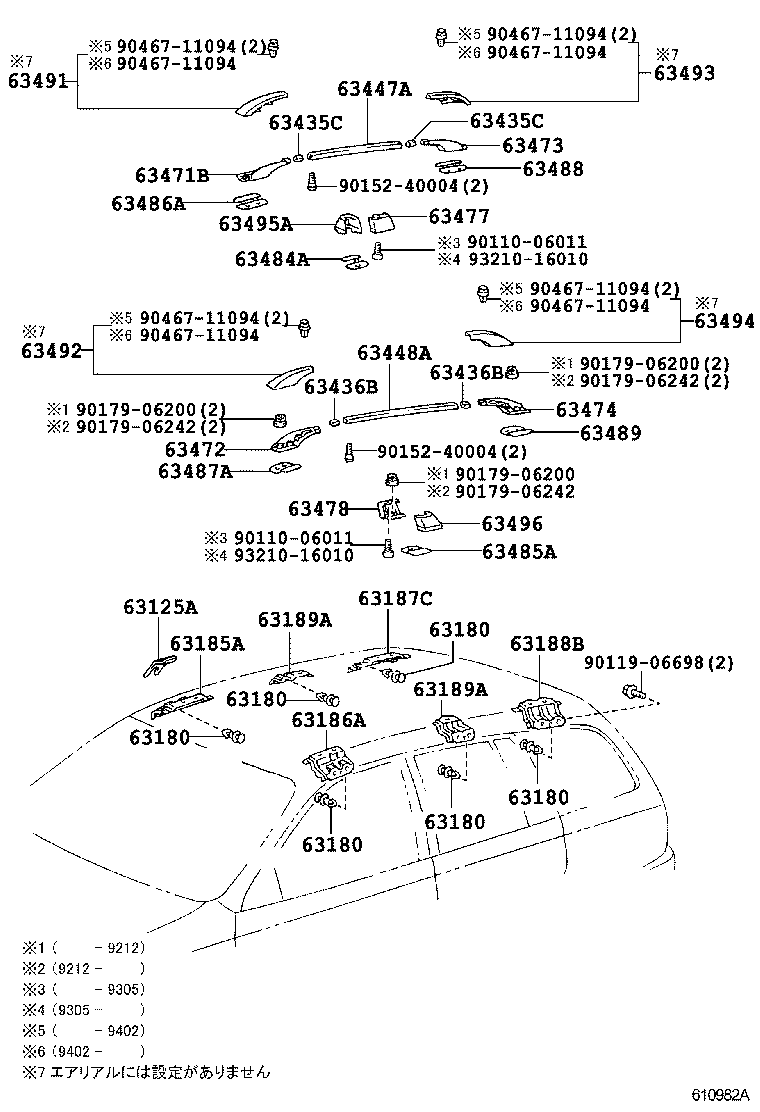

| 63447A | Roof Rail, RH |
| 63448A | Roof Rail, LH |
| 63471B | Leg, Roof Rack, Front RH |
| 63472 | Leg, Roof Rack, Front LH |
| 63473 | Leg, Roof Rack, Rear RH |
| 63474 | Leg, Roof Rack, Rear LH |
| 63477 | Support, Roof Rack, Center RH |
| 63478 | Support, Roof Rack, Center LH |
| 63484A | Cushion, Roof Rack Leg, Center RH |
| 63485A | Cushion, Roof Rack Leg, Center LH |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63491 | Cover, Roof Rack Leg, Front RH |
| 63492 | Cover, Roof Rack Leg, Front LH |
| 63493 | Cover, Roof Rack Leg, Rear RH |
| 63494 | Cover, Roof Rack Leg, Rear LH |
| 63495A | Cover, Roof Rack Leg, Center |
| 63496 | Cover, Roof Rack Leg, Center LH |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63633A | Bush, Sliding Roof Housing, NO.1 |
| 63634A | Bush, Sliding Roof Housing, NO.2 |
| 63712 | Bracket, Roof Panel Reinforce, NO.2 |
| 63714 | Bracket, Roof Panel Reinforcement, NO.4 |
| 63716A | Bracket, Roof Panel Reinforcement, NO.6 |
| 63717A | Bracket, Roof Panel Reinforcement, NO.7 |

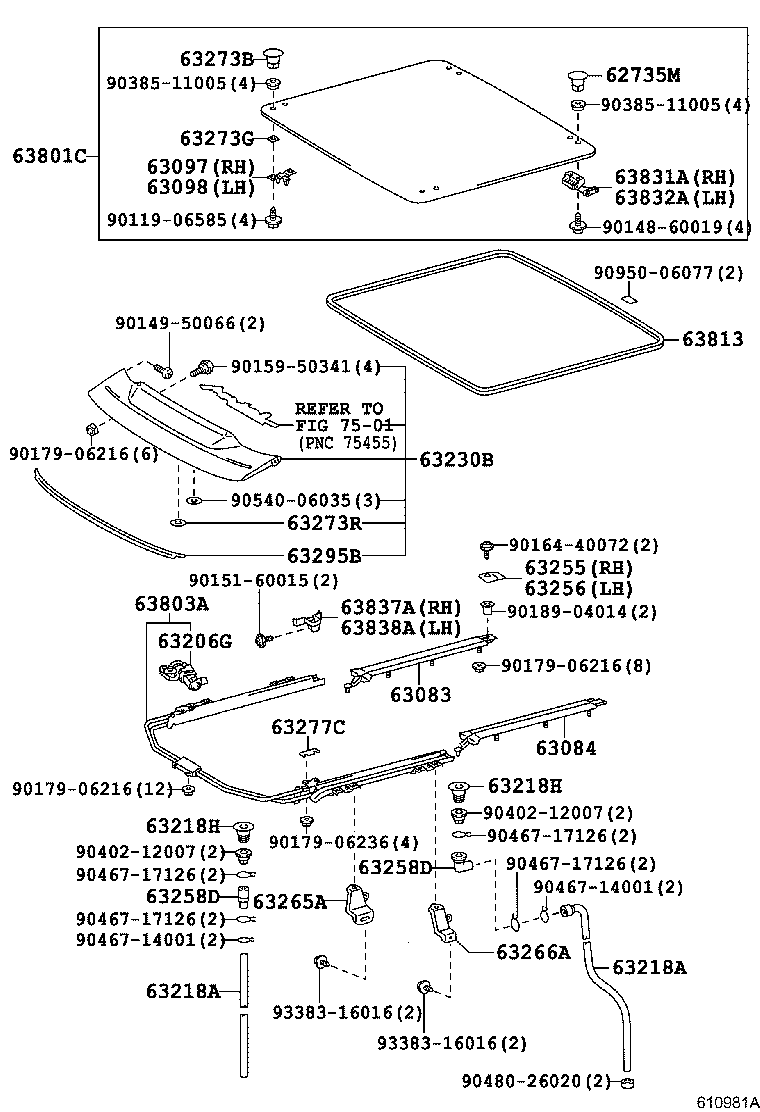

| 63801C | Glass Sub-assy, Rear Slide Roof |
| 63803A | Cable Sub-assy, Rear Slide Roof Drive |
| 63813 | Weatherstrip, Rear Slide Roof |
| 63831A | Shoe, Rear Slide Roof, RH |
| 63832A | Shoe, Rear Slide Roof, LH |
| 63837A | Garnish, Rear Slide Roof, RH |
| 63838A | Garnish, Rear Slide Roof, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
