Toyota Caldina
1997-08 → 2002-09 · chassis AT211,CT216,ST21# · catalogue 274140 · Japan
Discontinued model
Data version 2003-04

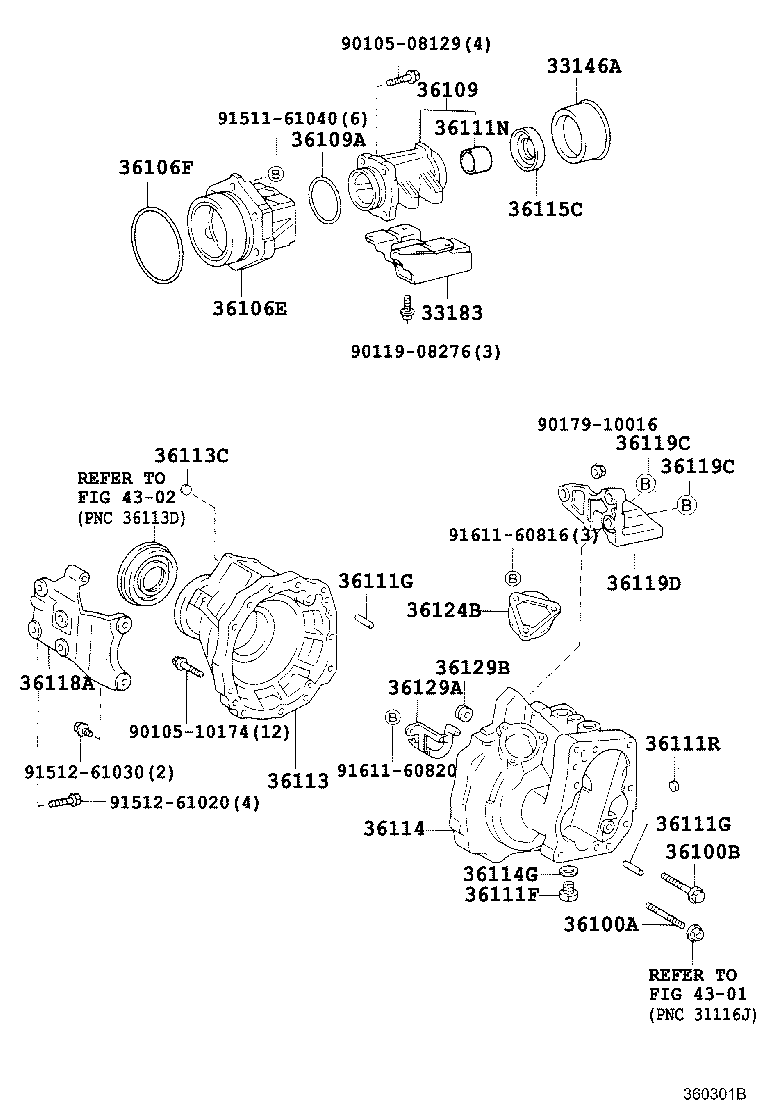

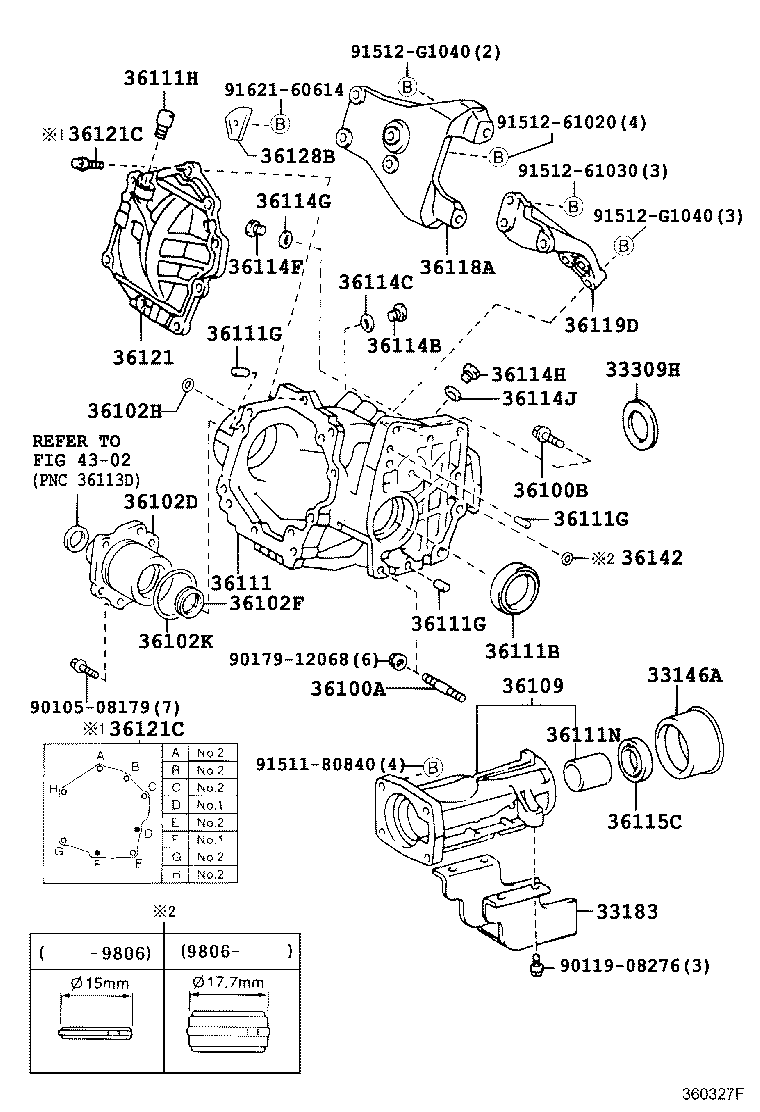

Transfer Case & Extension Housing
42 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 33146A | Deflector, Transfer Extension Housing Dust |
| 33183 | Damper, Transfer Dynamic |
| 33309H | Washer, Transfer Output Shaft |
| 36100A | Bolt, Stud (FOR TRANSFER & TRANSAXLE SETTING) |
| 36100B | Bolt (FOR TRANSFER & TRANSAXLE SETTING) |
| 36102D | Retainer Sub-assy, Transfer RH Bearing |
| 36102F | Seal, Oil, NO.2 (FOR TRANSFER RH BEARING RETAINER) |
| 36102H | Ring, O (FOR TRANSFER RH BEARING RETAINER) |
| 36102K | Ring, O |
| 36103 | Case Sub-assy, Transfer |
| 36106E | Cage Sub-assy, Transfer Pinion Bearing |
| 36106F | Ring, O (FOR TRANSFER PINION BEARING CAGE) |
| 36109 | Housing Sub-assy, Transfer Extension |
| 36109A | Ring, O (FOR TRANSFER EXTENSION HOUSING) |
| 36111 | Case, Transfer |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111N | Bush (FOR TRANSFER CASE) |
| 36111R | Plug, Tight (FOR TRANSFER CASE) |
| 36113 | Case, Transfer, RH |
| 36113C | Plug (FOR TRANSFER CASE) |
| 36114 | Case, Transfer, LH |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114C | Gasket, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36114G | Gasket (FOR TRANSFER DRAIN PLUG) |
| 36114H | Plug, NO.2 (FOR TRANSFER CASE) |
| 36114J | Gasket, NO.2 (FOR TRANSFER CASE) |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36118A | Plate, Transfer Stiffener, RH |
| 36119C | Bolt (FOR TRANSFER OIL RECEIVER NO.1) |
| 36119D | Plate, Transfer Stiffener, Center |
| 36121 | Cover, Transfer Case, NO.1 |
| 36121C | Bolt, Washer Based Head Hexagon (FOR TRANSFER CASE COVER) |
| 36123A | Bolt, Differential Bearing Cap |
| 36124B | Cover, Transfer Inspection Hole |
| 36128B | Deflector, Breather Oil |
| 36129A | Tube, Transfer Oil |
| 36129B | Cushion (FOR TRANSFER OIL TUBE) |
| 36142 | Gasket, Transfer Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
