Toyota Caldina
1997-08 → 2002-09 · chassis AT211,CT216,ST21# · catalogue 274140 · Japan
Discontinued model
Data version 2003-04

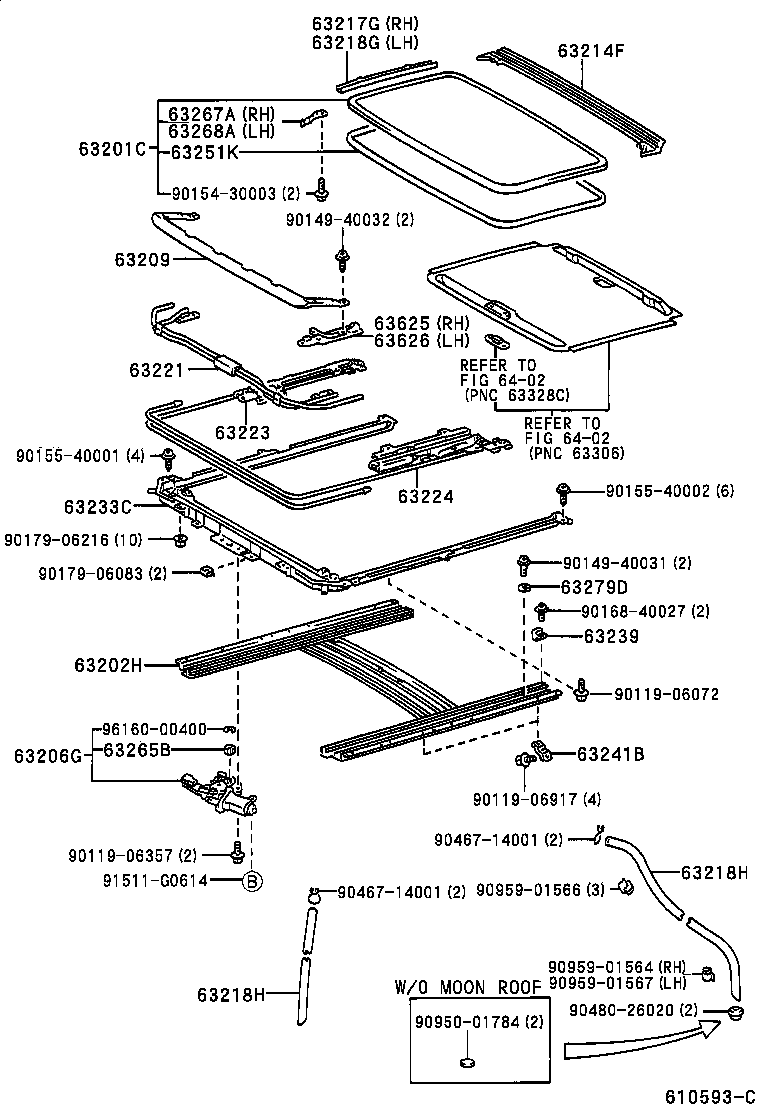

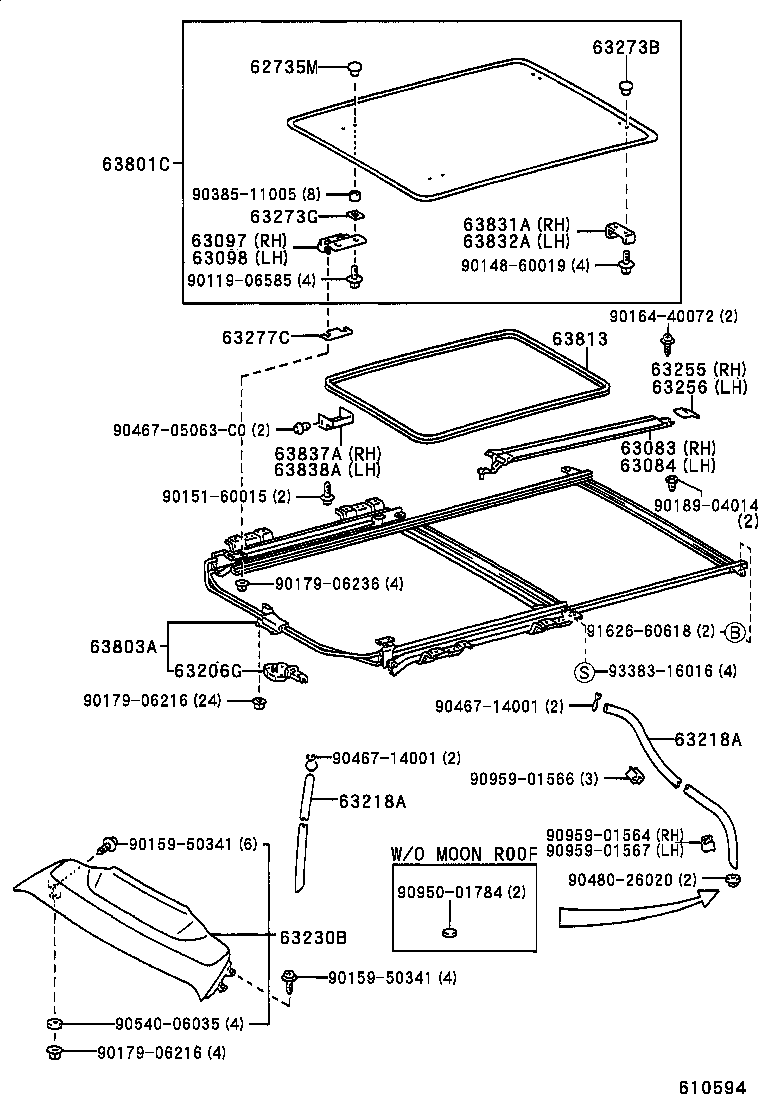

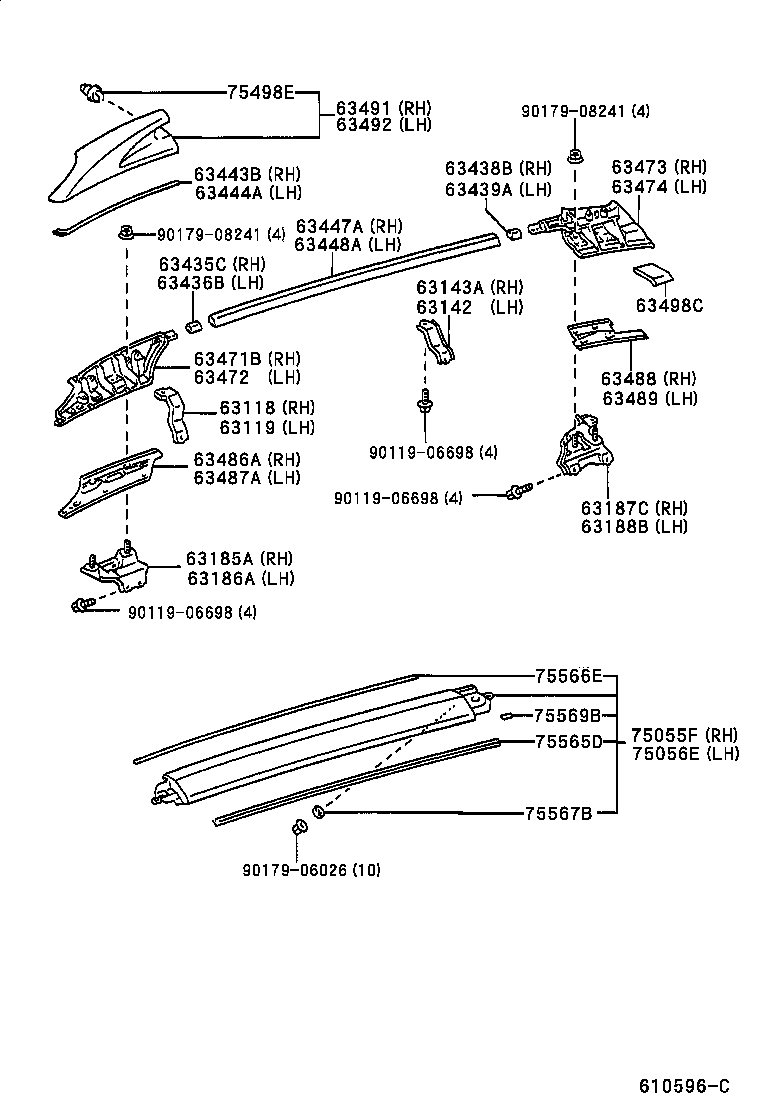

Roof Panel & Back Window Glass
86 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 62735M | Retainer, Quarter Window Hinge |
| 63083 | Rail Sub-assy, Rear Slide Roof, Rear RH |
| 63084 | Rail Sub-assy, Rear Slide Roof, Rear LH |
| 63097 | Retainer Sub-assy, Rear Slide Roof Shoe, Front RH |
| 63098 | Retainer Sub-assy, Rear Slide Roof Shoe, Front LH |
| 63102A | Panel Sub-assy, Windshield Header |
| 63105A | Frame Sub-assy, Back Door Opening |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63123C | Reinforcement, Roof Panel |
| 63137A | Bracket, Dome Lamp, NO.1 |
| 63141H | Reinforcement, Roof Panel, Center |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143A | Reinforcement, Roof Panel |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63163C | Seal, Roof Panel Reinforcement, Side |
| 63185A | Bracket, Roof Rack, Front RH |
| 63186A | Bracket, Roof Rack, Front LH |
| 63187C | Bracket, Roof Rack, NO.1 Rear RH |
| 63188B | Bracket, Roof Rack, NO.1 Rear LH |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63202H | Rail Sub-assy, Slide Roof |
| 63206G | Gear Sub-assy, Sliding Roof Drive |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63214F | Channel, Roof Drip, Rear |
| 63217G | Garnish, Sliding Roof Side, RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218G | Garnish, Sliding Roof Side, LH |
| 63218H | Hose, Sliding Roof Drain |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63230B | Panel Assy, Roof Wind Deflector |
| 63233C | Panel, Sliding Roof Housing |
| 63239 | Stopper, Sliding Roof Panel |
| 63241B | Bracket, Sliding Roof Housing, NO.1 |
| 63251K | Weatherstrip, Tilt Roof |
| 63255 | Cover, Sliding Roof Guide Rail, RH |
| 63256 | Cover, Sliding Roof Guide Rail, LH |
| 63265B | Gear, Sliding Roof Drive |
| 63267A | Protector, Sliding Roof Weatherstrip, RH |
| 63268A | Protector, Sliding Roof Weatherstrip, LH |
| 63273B | Retainer, Roof Window Hinge |
| 63273G | Packing, Slide Roof |
| 63277C | Shim, Sliding Roof Panel |
| 63279D | Stopper, Sliding Roof Guide Rail |
| 63435C | Seal, Roof Carrier, NO.1 RH |
| 63436B | Seal, Roof Carrier, NO.1 LH |
| 63438B | Seal, Roof Carrier, NO.3 RH |
| 63439A | Seal, Roof Carrier, NO.3 LH |
| 63443B | Protector, Roof Rack, RH |
| 63444A | Protector, Roof Rack, LH |
| 63447A | Roof Rail, RH |
| 63448A | Roof Rail, LH |
| 63471B | Leg, Roof Rack, Front RH |
| 63472 | Leg, Roof Rack, Front LH |
| 63473 | Leg, Roof Rack, Rear RH |
| 63474 | Leg, Roof Rack, Rear LH |
| 63486A | Cushion, Roof Rack Leg, Front RH |
| 63487A | Cushion, Roof Rack Leg, Front LH |
| 63488 | Cushion, Roof Rack Leg, Rear RH |
| 63489 | Cushion, Roof Rack Leg, Rear LH |
| 63491 | Cover, Roof Rack Leg, Front RH |
| 63492 | Cover, Roof Rack Leg, Front LH |
| 63493 | Cover, Roof Rack Leg, Rear RH |
| 63494 | Cover, Roof Rack Leg, Rear LH |
| 63498C | Cushion, Roof Rack Leg, Rear |
| 63625 | Block, Sliding Roof Guide, RH |
| 63626 | Block, Sliding Roof Guide, LH |
| 63801C | Glass Sub-assy, Rear Slide Roof |
| 63803A | Cable Sub-assy, Rear Slide Roof Drive |
| 63813 | Weatherstrip, Rear Slide Roof |
| 63831A | Shoe, Rear Slide Roof, RH |
| 63832A | Shoe, Rear Slide Roof, LH |
| 63837A | Garnish, Rear Slide Roof, RH |
| 63838A | Garnish, Rear Slide Roof, LH |
| 75055F | Garnish Sub-assy, Roof Side, Rear RH |
| 75056E | Garnish Sub-assy, Roof Side, Rear LH |
| 75498E | Clip(FOR ROOF RACK COVER) |
| 75565D | Protector, Roof Side Garnish, NO.1 |
| 75566E | Protector, Roof Side Garnish, NO.2 |
| 75567B | Protector, Roof Side Garnish, Rear RH |
| 75569B | Seal, Roof Side Garnish |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
