Toyota Caldina
2002-09 → 2007-06 · chassis AZT24#,ST246,ZZT241 · catalogue 274150 · Japan
Supported model
Data version 2008-04

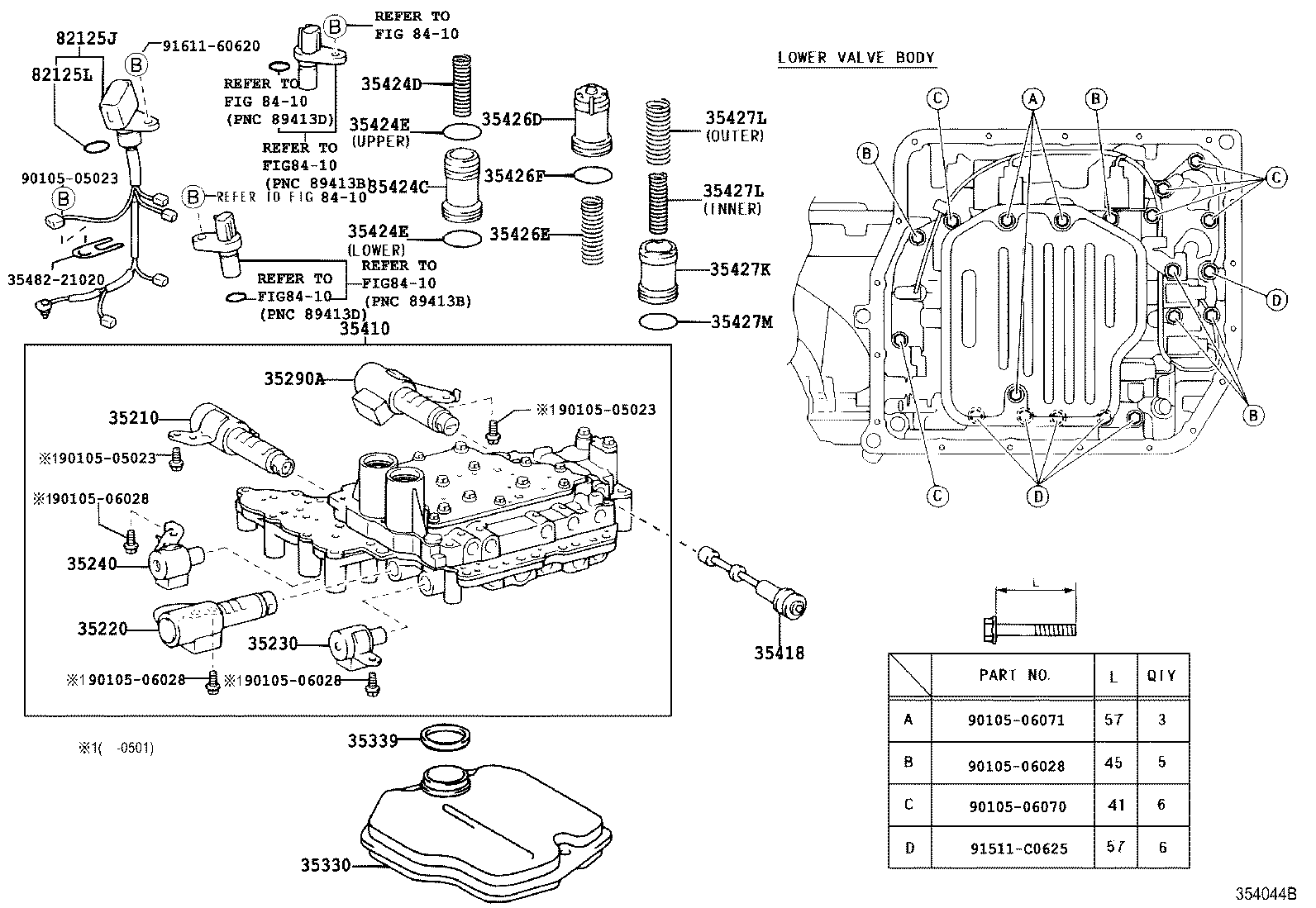

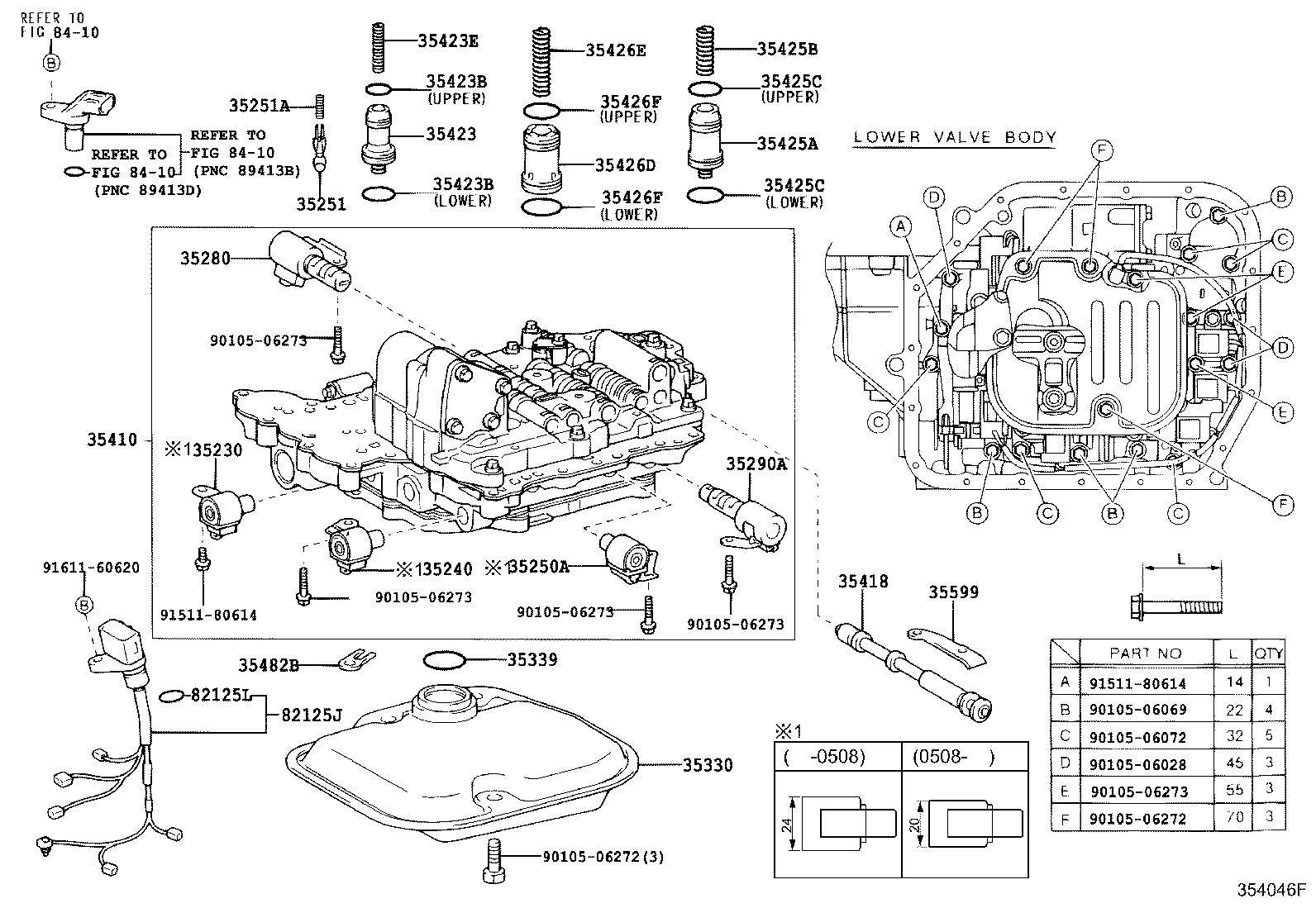

Valve Body & Oil Strainer (ATM)
57 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 35156A | Plate, Transmission Case, NO.2 |
| 35156B | Bolt(FOR TRANSMISSION CASE NO.2 PLATE) |
| 35156C | Screw(FOR TRANSMISSION CASE NO.2 PLATE) |
| 35158 | Gasket, Transmission Case, NO.2 Plate |
| 35195A | Clamp, Transaxle Apply Tube, NO.1 |
| 35196 | Clamp, Transaxle Apply Tube, NO.2 |
| 35197 | Clamp, Transaxle Apply Tube, NO.3 |
| 35205 | Spring Sub-assy, C-3 Accumulator |
| 35208 | Spring Sub-assy, B-2 Accumulator |
| 35208A | Ring, Hole Snap (FOR B-2 ACCUMULATOR SPRING) |
| 35209 | Spring Sub-assy, C-2 Accumulator |
| 35210 | Solenoid Assy, Clutch Control, NO.1 |
| 35220 | Solenoid Assy, Clutch Control, NO.2 |
| 35230 | Solenoid Assy, Transmission 3Way, NO.2 |
| 35240 | Solenoid Assy, Automatic Transmission 3Way |
| 35250A | Solenoid Assy, Transmission, NO.3 |
| 35250B | Ring, O NO.3(FOR TRANSMISSION SOLENOID) |
| 35250C | Solenoid Assy, Transmission NO.1 |
| 35250D | Solenoid Assy, Transmission NO.2 |
| 35251 | Body, Check Ball |
| 35251A | Spring, Compression (FOR CHECK BALL BODY) |
| 35280 | Solenoid Assy, Lock UP Control |
| 35285 | Plate, Solenoid Lock |
| 35290A | Solenoid Assy, Line Pressure Control |
| 35330 | Strainer Assy, Valve Body Oil |
| 35339 | Gasket, Oil Strainer |
| 35409 | Spring Sub-assy, Manual Detent |
| 35410 | Body Assy, Transmission Valve |
| 35418 | Valve, Manual |
| 35423 | Piston, B-2 Accumulator |
| 35423A | Spring, Compression (FOR B-2 ACCUMULATOR PISTON) |
| 35423B | Ring, O (FOR B-2 ACCUMULATOR PISTON) |
| 35423E | Spring, Compression (FOR B-2 ACCMULATOR PISTON) |
| 35424C | Piston, C-1 Accumulator |
| 35424D | Spring, Compression (FOR C-1 ACCUMULATOR PISTON) |
| 35424E | Ring, O (FOR C-1 ACCUMULATOR PISTON) |
| 35425A | Piston, C-2 Accumulator |
| 35425B | Spring, Compression (FOR C-2 ACCUMULATOR PISTON) |
| 35425C | Ring, O (FOR C-2 ACCUMULATOR PISTON) |
| 35426D | Piston, C-3 Accumulator |
| 35426E | Spring, Compression (FOR C-3 ACCUMULATOR PISTON) |
| 35426F | Ring, O (FOR C-3 ACCUMULATOR PISTON) |
| 35427A | Spring, Compression (FOR B-4 ACCUMULATOR PISTON) |
| 35427B | Ring, O (FOR B-4 ACCUMULATOR PISTON) |
| 35427C | Piston, B-4 Accumulator |
| 35427K | Piston, B-3 Accumulator |
| 35427L | Spring, Compression (FOR B-3 ACCUMULATOR PISTON) |
| 35427M | Ring, O (FOR B-3 ACCUMULATOR PISTON) |
| 35482B | Clamp, Temperature Sensor |
| 35599 | Cover, Manual Detent Spring |
| 35666D | Tube, Brake Apply |
| 35847 | Tube, Transmission Lube Apply |
| 35882A | Tube, Differential Gear Lube Apply |
| 35895 | Tube, Front Clutch Apply |
| 35899 | Tube, Governor Pressure |
| 82125J | Wire, Transmission |
| 82125L | Ring, O(FOR TRANSMISSION WIRE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
