Toyota Camry/Vista
1990-07 → 1994-06 · chassis SV3#,VZV3#,CV30 · catalogue 281150 · Japan
Discontinued model
Data version 1994-11

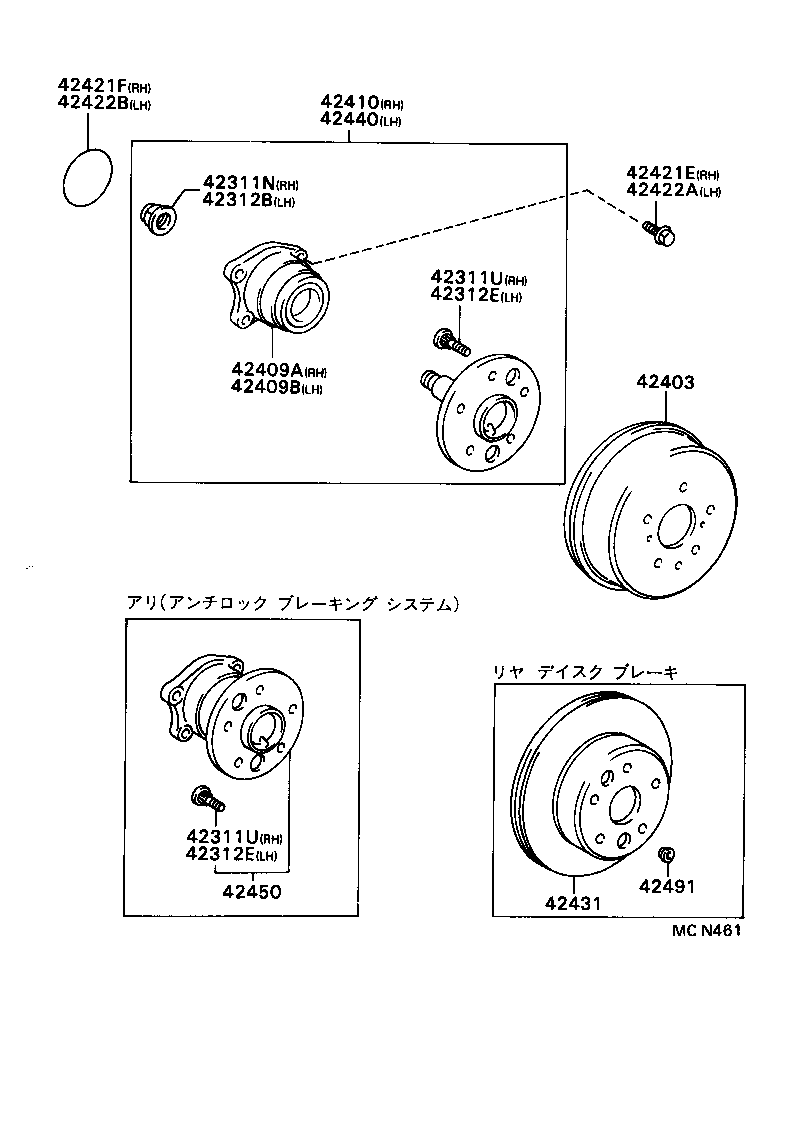

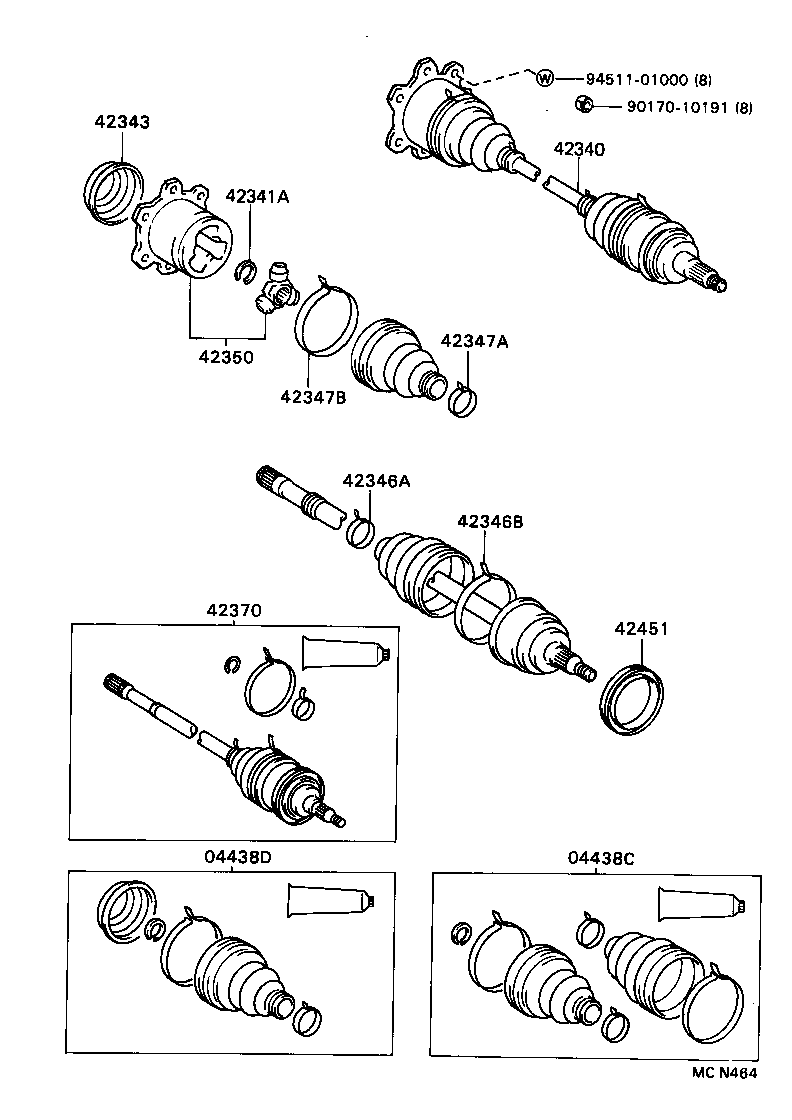

Rear Axle Shaft & Hub
41 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04438C | Boot Kit, Rear Drive Shaft |
| 04438D | Boot Kit, Rear Drive Shaft Inboard Joint |
| 42311F | Washer, Plate(FOR REAR AXLE SHAFT) |
| 42311G | Nut(FOR REAR AXLE SHAFT) |
| 42311L | Shaft, Rear Axle, RH |
| 42311M | Bearing(FOR REAR AXLE SHAFT RH) |
| 42311N | Nut(FOR REAR AXLE SHAFT RH) |
| 42311T | Ring, Snap(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42311V | Seal, Oil(FOR REAR AXLE SHAFT RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312A | Bearing(FOR REAR AXLE SHAFT LH) |
| 42312B | Nut(FOR REAR AXLE SHAFT LH) |
| 42312C | Seal, Oil(FOR REAR AXLE SHAFT LH) |
| 42312D | Ring, Snap(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42340 | Shaft Assy, Rear Drive |
| 42341A | Ring, Snap (FOR REAR DRIVE SHAFT) |
| 42343 | Cover, Outboard Joint End |
| 42346A | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42346B | Clamp, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42347A | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347B | Clamp, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42350 | Joint Assy, Rear Drive Shaft Outboard |
| 42370 | Shaft Assy, Rear Drive Outboard Joint |
| 42403 | Drum Sub-assy, Rear Brake |
| 42409A | Bearing Sub-assy, Rear Axle, RH |
| 42409B | Bearing Sub-assy, Rear Axle, LH |
| 42410 | Hub & Bearing Assy, Rear Axle, RH |
| 42421D | Case, Rear Axle Bearing, RH |
| 42421E | Bolt (FOR REAR AXLE BEARING CASE RH) |
| 42421F | Ring, O (FOR REAR AXLE BEARING CASE RH) |
| 42422 | Case, Rear Axle Bearing, LH |
| 42422A | Bolt (FOR REAR AXLE BEARING CASE LH) |
| 42422B | Ring, O (FOR REAR AXLE BEARING CASE LH) |
| 42431 | Disc, Rear |
| 42440 | Hub & Bearing Assy, Rear Axle, LH |
| 42450 | Hub & Bearing Assy, Rear Axle |
| 42451 | Deflector, Rear Wheel Bearing Dust, NO.1 |
| 42491 | Plug, Shoe Adjusting Hole (FOR PARKING BRAKE) |
| 43525A | Cap, Rear Wheel Adjusting Lock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
