Toyota Vista/Vista Ardeo
1998-06 → 2003-07 · chassis AZV5#,SV5#,ZZV50 · catalogue 281170 · Japan
Discontinued model
Data version 2004-01

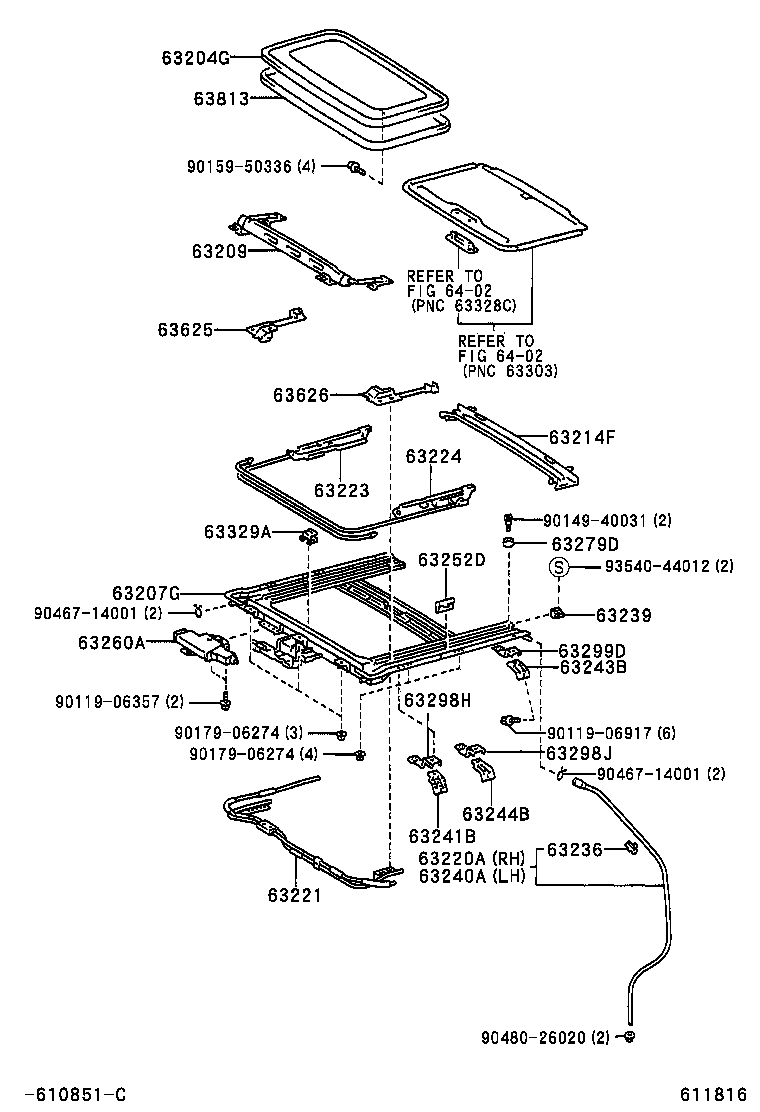

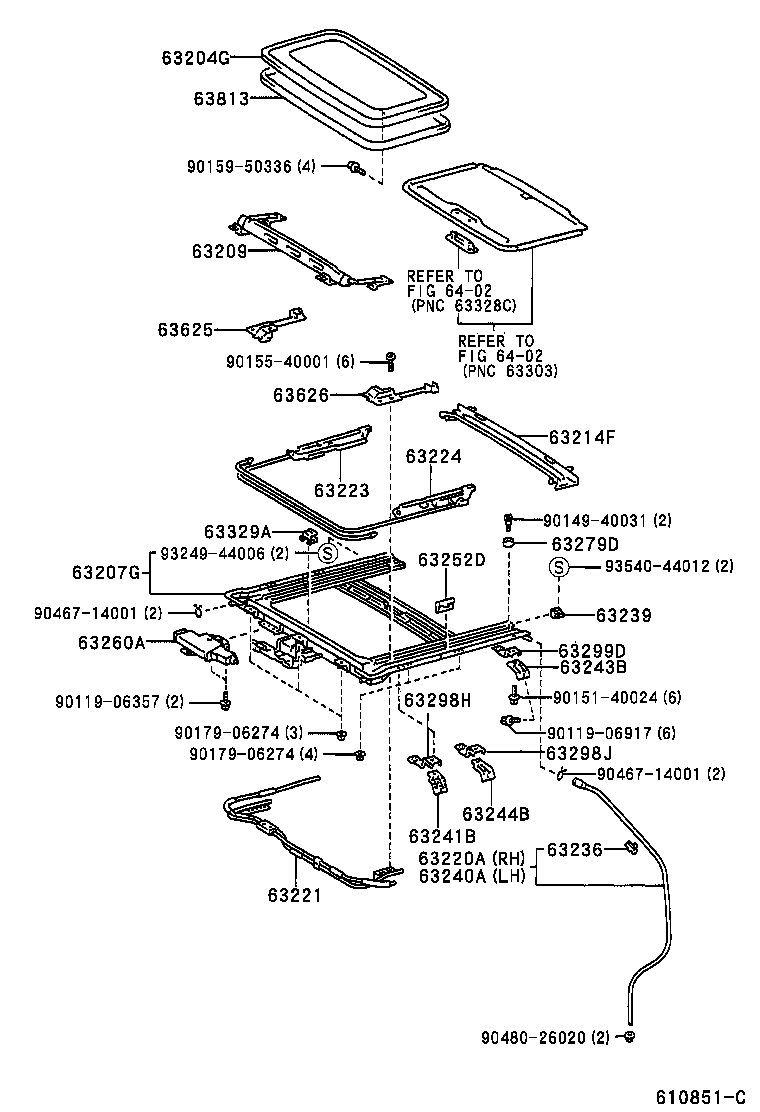

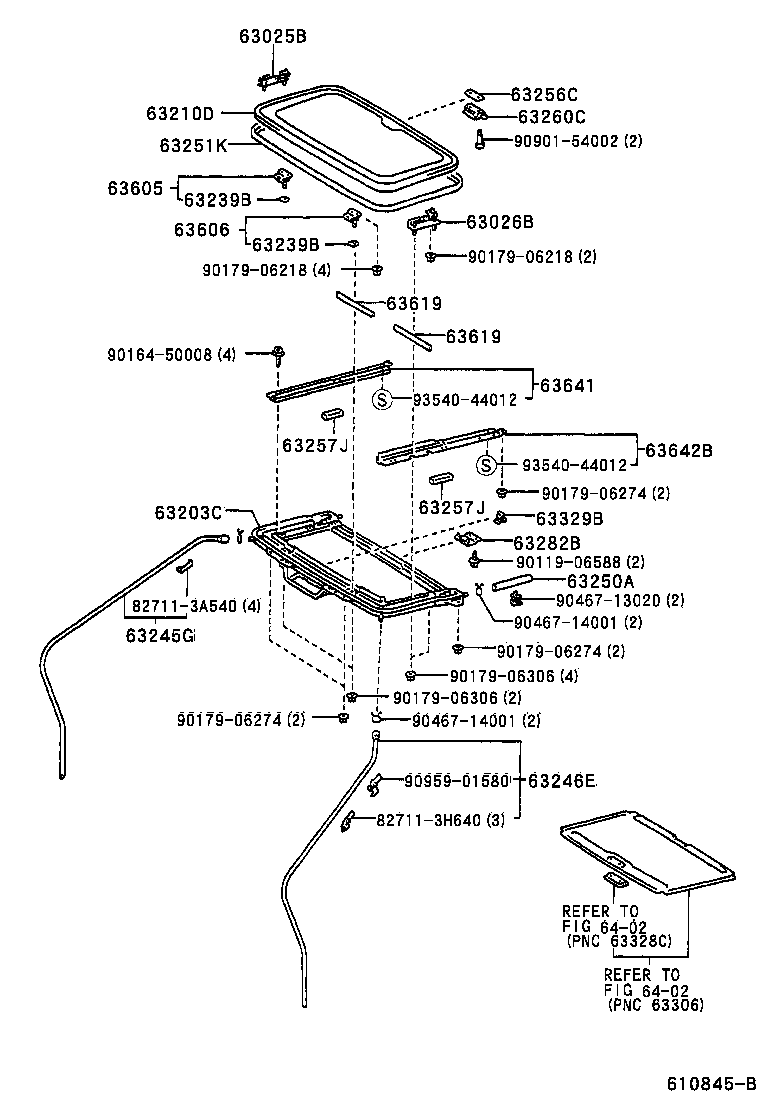

Roof Panel & Back Window Glass
76 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 56115B | Stopper, Back Window Glass, NO.1 |
| 56116A | Spacer, Windshield Glass |
| 63025B | Link Sub-assy, Tilt Roof, RH |
| 63026B | Link Sub-assy, Tilt Roof, LH |
| 63102A | Panel Sub-assy, Windshield Header |
| 63104E | Reinforcement Sub-assy, Roof Panel, Rear |
| 63111 | Panel, Roof |
| 63118 | Support, Roof Panel, RH |
| 63119 | Support, Roof Panel, LH |
| 63122A | Reinforcement, Roof Panel, Front |
| 63133B | Frame, Back Window |
| 63134B | Panel, Back Window, Upr Outer |
| 63141H | Reinforcement, Roof Panel, Center |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144A | Reinforcement, Roof Panel, NO.4 |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63203C | Housing Sub-assy, Tilt Roof |
| 63204G | Panel Sub-assy, Sliding Roof, Inner |
| 63207G | Rail Sub-assy, Sliding Roof Guide |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63210D | Moulding Assy, Roof Window, Upper |
| 63214F | Channel, Roof Drip, Rear |
| 63220A | Hose Assy, Sliding Roof Drain, RH |
| 63221 | Casing, Sliding Roof Cable Guide |
| 63223 | Cable, Sliding Roof Drive, RH |
| 63224 | Cable, Sliding Roof Drive, LH |
| 63236 | Clamp, Sliding Roof OR Removable Roof Drain Hose |
| 63239 | Stopper, Sliding Roof Panel |
| 63239B | Pad, Tilt Roof Glass |
| 63240A | Hose Assy, Sliding Roof Drain, LH |
| 63241B | Bracket, Sliding Roof Housing, NO.1 |
| 63243B | Bracket, Removable Roof Housing Side Mounting, RH |
| 63244B | Bracket, Removable Roof Housing Side Mounting, LH |
| 63245G | Hose, Removable Roof Drain, Front RH |
| 63246E | Hose, Slide Roof Rain Channel, NO.2 |
| 63250A | Spacer, Removable Roof Lock Base |
| 63251K | Weatherstrip, Tilt Roof |
| 63252D | Weatherstrip, Sliding Roof Housing |
| 63256C | Seal, Tilt Roof Glass |
| 63257J | Seal, Tilt Roof Housing |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63279D | Stopper, Sliding Roof Guide Rail |
| 63282B | Striker, Tilt Roof Lock |
| 63298H | Reinforcement, Sliding Roof Housing, NO.1 |
| 63298J | Reinforcement, Sliding Roof Housing, NO.1 |
| 63299D | Reinforcement, Sliding Roof Housing, NO.2 |
| 63329A | Stopper, Sunshade Lock |
| 63329B | Stopper, Sunshade Lock, NO.1 |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63619 | Cover, Tilt Roof Panel |
| 63625 | Block, Sliding Roof Guide, RH |
| 63626 | Block, Sliding Roof Guide, LH |
| 63641 | Rail, Sunshade, NO.1 Front RH |
| 63642B | Rail, Sunshade, NO.1 Front LH |
| 63813 | Weatherstrip, Rear Slide Roof |
| 64101 | Panel Sub-assy, Upper Back |
| 64102C | Panel Sub-assy, Upper Back, Inner |
| 64115A | Reinforcement, Back, Upper |
| 64116C | Reinforcement, Upper Back, NO.2 |
| 64181B | Reinforcement, Rear Seat Belt Anchor, NO.1 |
| 64182C | Reinforcement, Rear Seat Belt Anchor, NO.2 |
| 64203 | Brace Sub-assy, Rear Seat Cushion Support, RH |
| 64204 | Brace Sub-assy, Rear Seat Cushion Support, LH |
| 64225 | Hanger, Rear Seat Cushion Support |
| 64287B | Reinforcement, Room Partition Panel TO Upper Back, RH |
| 64288B | Reinforcement, Room Partition Panel TO Upper Back, LH |
| 64811 | Glass, Back Window |
| 75055F | Garnish Sub-assy, Roof Side, Rear RH |
| 75056E | Garnish Sub-assy, Roof Side, Rear LH |
| 75505C | Garnish Sub-assy, Roof Side, Front RH |
| 75506C | Garnish Sub-assy, Roof Side, Front LH |
| 75565E | Retainer, Roof Drip Side Finish Moulding, NO. 3 |
| 75631J | Lid, Roof Side Garnish, NO.1 RH |
| 75819B | Clip, Luggage Compartment Door Moulding |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
