Toyota Lexus ES300H
2018-10 → present · chassis AXZH1# · catalogue 2821A0 · Japan
Supported model
Data version 2021-08
Floor Pan & Lower Back Panel
60 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 48691G | Damper, Suspension Tower |
| 55155A | Bracket, Accelerator Pedal |
| 55239F | Plate, Dash Panel Insulator, NO.3 |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57405D | Rail Sub-assy, Floor Side, Center RH |
| 57406C | Rail Sub-assy, Floor Side, Center LH |
| 57419G | Reinforcement, Front Floor Under, Rear RH |
| 57429 | Reinforcement, Front Floor Under, Rear LH |
| 57475D | Plate, Front Floor Crossmember, RH |
| 57476 | Plate, Front Floor Crossmember, LH |
| 57523A | Brace, Center Floor Crossmember |
| 57533B | Brace, Front Floor, Center |
| 57608C | Bracket Sub-assy, Fuel Tank Mounting |
| 57609C | Member Sub-assy, Rear Floor Cross, NO.5 |
| 57627D | Cover, Rear Floor Side Member |
| 57627E | Clip, Rear Floor Side Member Cover, NO.1 |
| 57805B | Reinforcement Sub-assy, Belt Anchor, RH |
| 58088 | Bracket Sub-assy, Floor Shift Link |
| 58109 | Bracket Sub-assy, Instrument Panel Brace Mounting |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128A | Reinforcement, Front Cross TO Front Panel Member, LH |
| 58136 | Cover, Front Floor Hole |
| 58136B | Cover, Center Floor Hole |

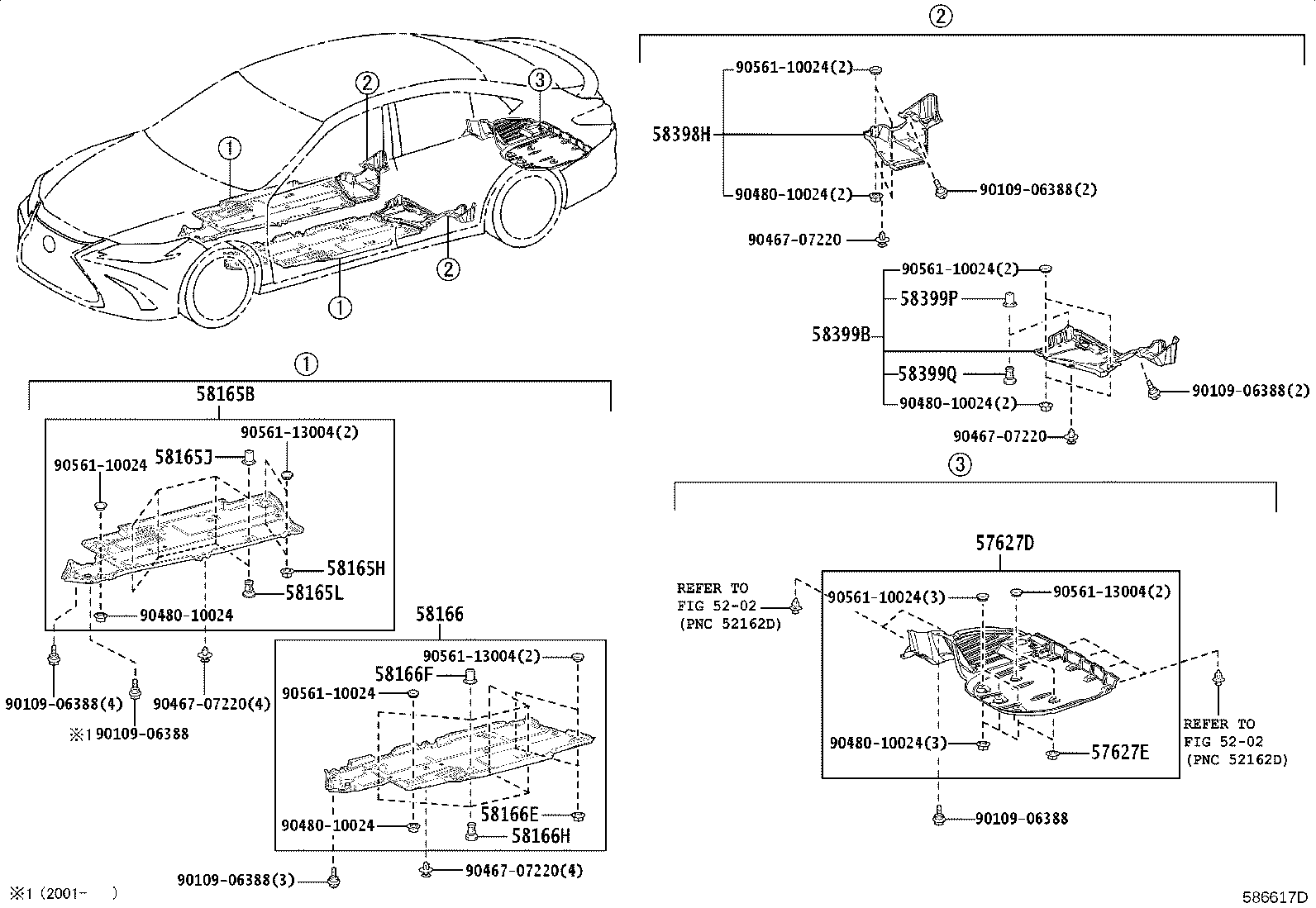

| 58165B | Cover, Front Floor, RH |
| 58165H | Clip, Front Floor Cover, NO.1 |
| 58165J | Clip, Front Floor Cover, NO.2 |
| 58165L | Clip, Front Floor Cover, NO.3 |
| 58166 | Cover, Front Floor, LH |
| 58166E | Clip, Front Floor Cover, NO.1 |
| 58166F | Clip, Front Floor Cover, NO.2 |
| 58166H | Clip, Front Floor Cover, NO.3 |
| 58177A | Extension, Front Floor Panel, RH |
| 58189 | Reinforcement, Exhaust Pipe Clamp Bracket |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58203A | Reinforcement Sub-assy, Center Floor Panel, RH |
| 58204A | Reinforcement Sub-assy, Center Floor Panel, LH |
| 58211H | Pan, Center Floor |
| 58218 | Plate, Seat Floor Panel |
| 58301A | Panel Sub-assy, Rear Floor |
| 58303J | Reinforce Sub-assy, Rear Bumper Arm Support, RH |
| 58304J | Reinforce Sub-assy, Rear Bumper Arm Support, LH |
| 58305F | Panel Sub-assy, Rear Floor Side, RH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58307C | Retainer, Lower Back Trim |
| 58316C | Extension, Rear Floor Side Panel, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58335C | Plate, Floor Side, Front RH |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 58398H | Cover, Floor Under, NO.1 |
| 58399B | Cover, Floor Under, NO.2 |
| 58399P | Clip, Floor Under Cover, NO.1 |
| 58399Q | Clip, Floor Under Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
