Toyota Lexus HS250H
2009-07 → 2018-02 · chassis ANF10 · catalogue 292110 · Japan
Supported model
Data version 2018-08

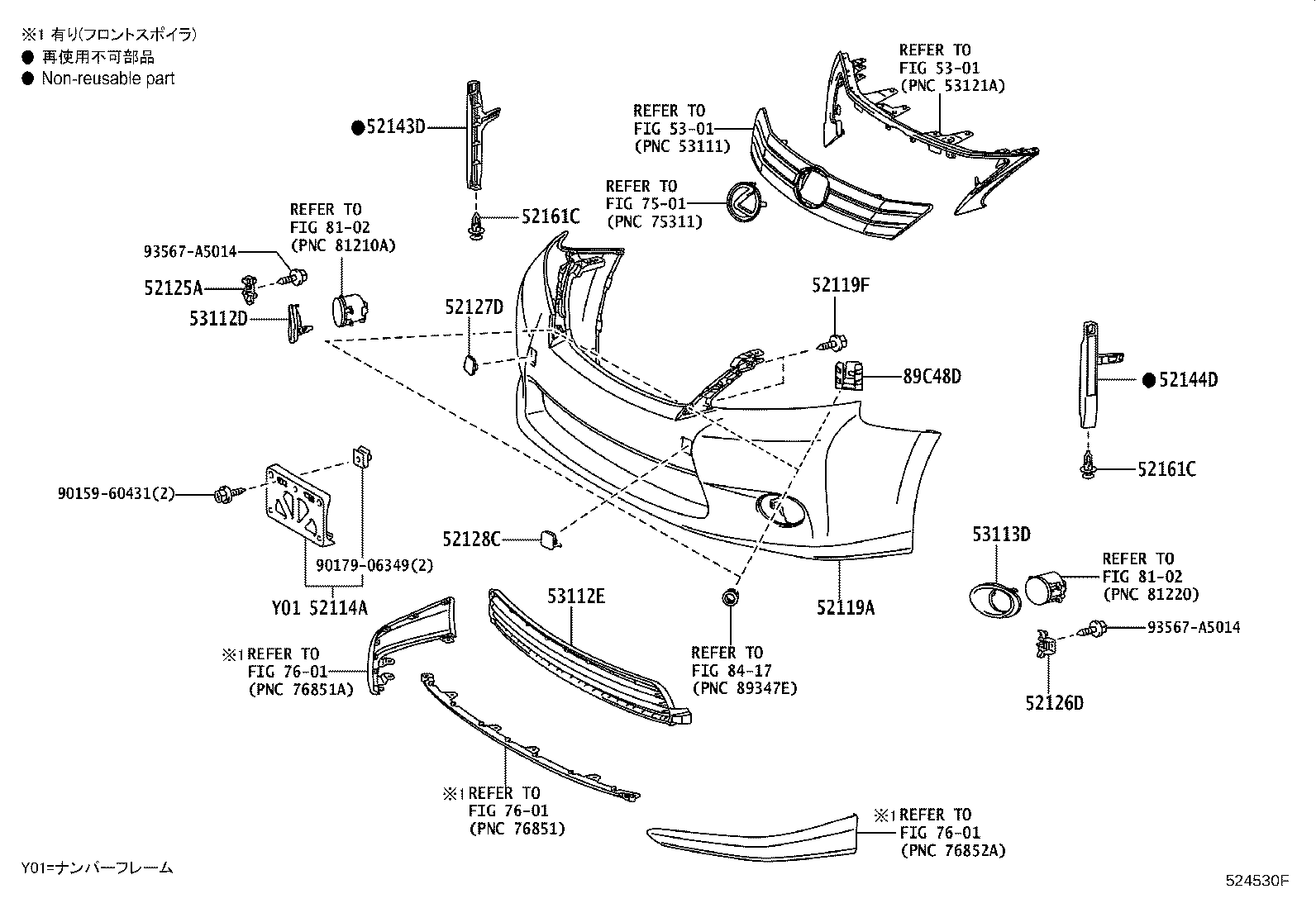

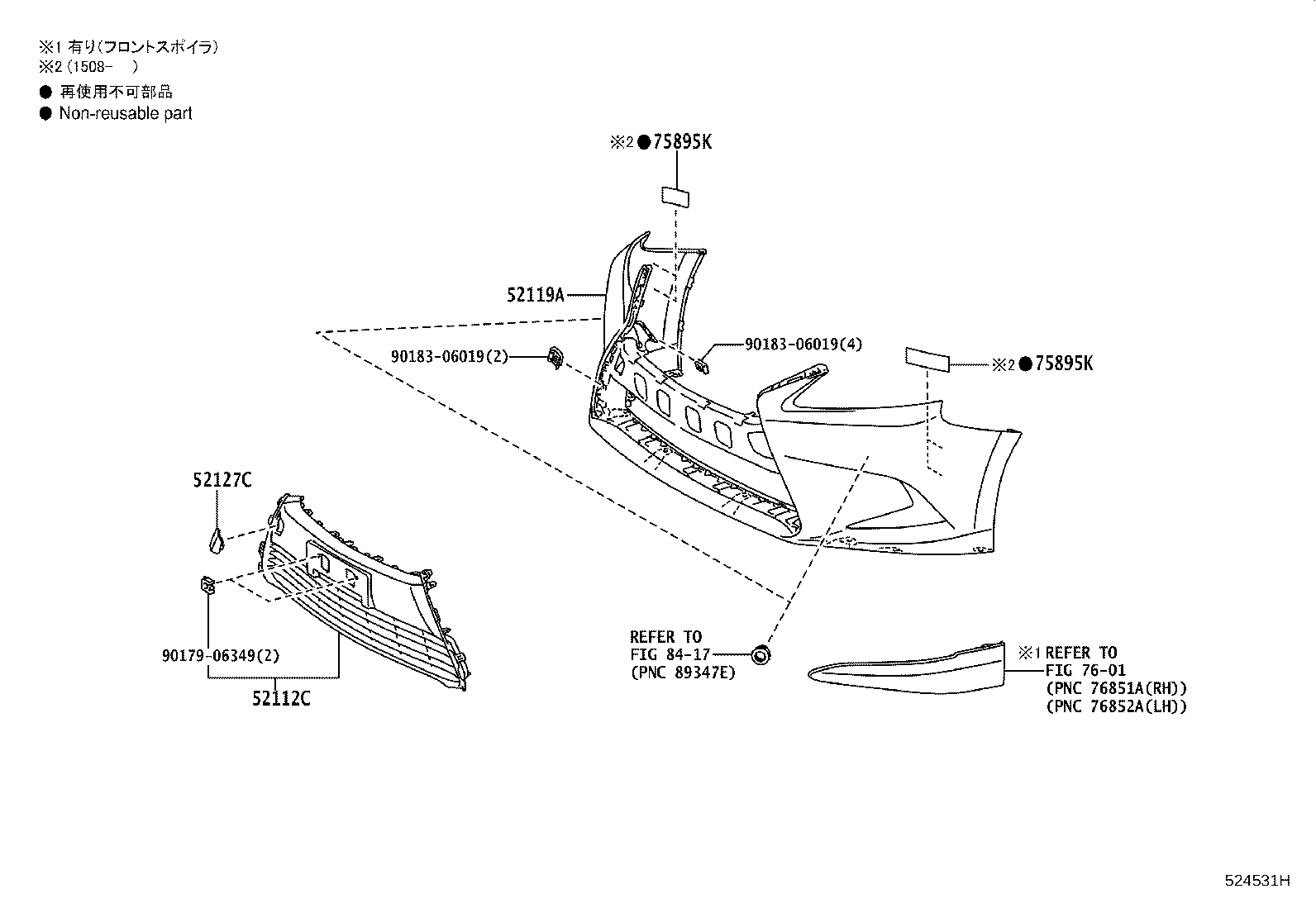

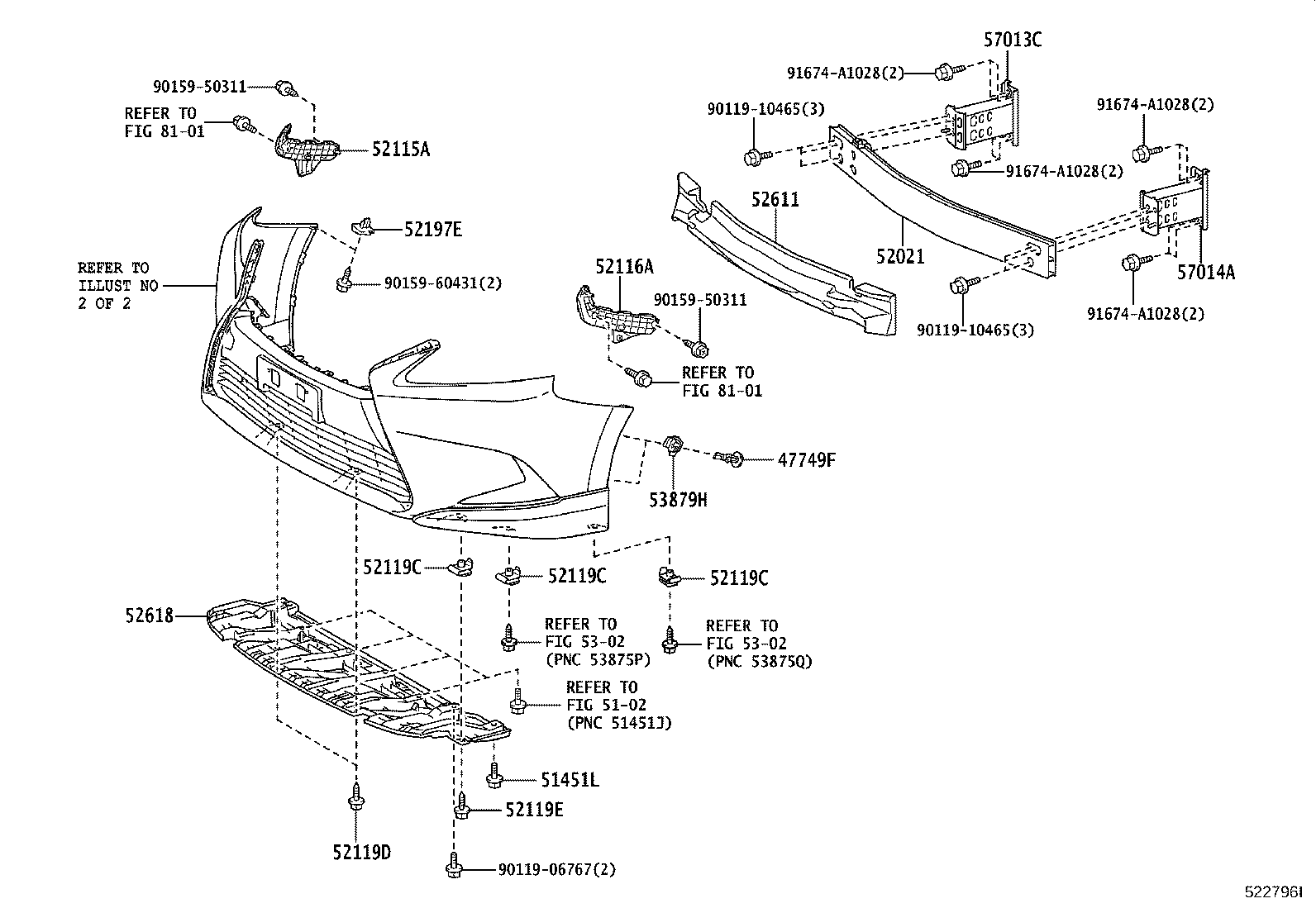

Front Bumper & Bumper Stay
32 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 47749F | Clip, Pin Hold |
| 51451L | Bolt, NO.1 |
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52112C | Extension, Front Bumper |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52115A | Support, Front Bumper Side, RH |
| 52116A | Support, Front Bumper Side, LH |
| 52119A | Cover, Front Bumper |
| 52119C | Clip, Front Bumper Cover |
| 52119D | Screw, NO.1 |
| 52119E | Screw, NO.2 |
| 52119F | Screw, NO.3 |
| 52125A | Bracket, Fog Lamp Mounting, RH |
| 52126D | Bracket, Fog Lamp Mounting, LH |
| 52127C | Cover, Front Bumper Hole |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128C | Cover, Front Bumper Hole, LH |
| 52143D | Bracket, Front Bumper Side, RH |
| 52144D | Bracket, Front Bumper Side, LH |
| 52161C | Piece, Front Bumper |
| 52197E | Bracket, Front Bumper Seal |
| 52611 | Absorber, Front Bumper Energy |
| 52618 | Absorber, Front Bumper, Lower |
| 53112D | Grille, Radiator, Lower RH |
| 53112E | Grille, Radiator, Lower NO.1 |
| 53113D | Grille, Radiator, Lower LH |
| 53384C | Cushion, Hood, Center |
| 53879H | Retainer, Front Fender Liner |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 75895K | Tape, Moulding, NO.1 |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
