Toyota Mark X
2009-10 → 2019-12 · chassis GRX13# · catalogue 3111B0 · Japan
Supported model
Data version 2020-01

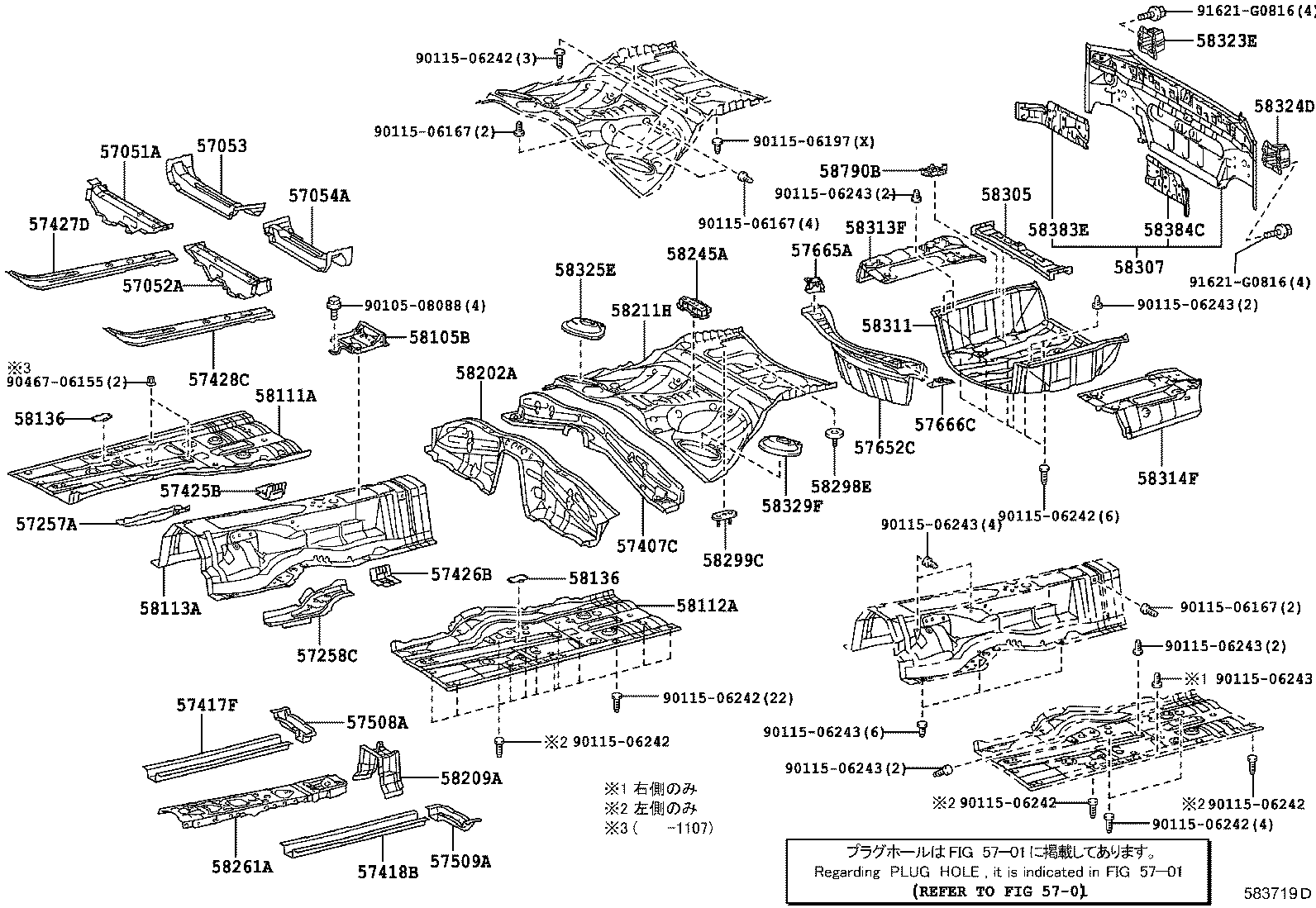

Floor Pan & Lower Back Panel
52 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52383B | Protector, Differential Support, NO.1 |
| 52384A | Protector, Differential Support, NO.2 |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57257A | Bracket, Engine Rear Mounting Member, RH |
| 57258C | Bracket, Engine Rear Mounting Member, LH |
| 57407C | Member Sub-assy, Center Floor Cross, NO.1 |
| 57417F | Reinforcement, Front Floor Under, RH |
| 57418B | Reinforcement, Front Floor Under, LH |
| 57425B | Reinforcement, Front Floor, NO.2 RH |
| 57426B | Reinforcement, Front Floor, NO.2 LH |
| 57427D | Reinforcement, Front Floor, NO.3 RH |
| 57428C | Reinforcement, Front Floor, NO.3 LH |
| 57508A | Reinforcement Sub-assy, Front Floor, RH |
| 57509A | Reinforcement Sub-assy, Front Floor, LH |
| 57627A | Cover, Rear Floor Side Member, RH |
| 57628C | Cover, Rear Floor Side Member, LH |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 57665A | Reinforcement, Rear Floor Crossmember, NO.2 |
| 57666C | Reinforcemnt, Rear Floor Crossmember |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58111A | Pan, Front Floor, RH |
| 58112A | Panel, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58136 | Cover, Front Floor Hole |

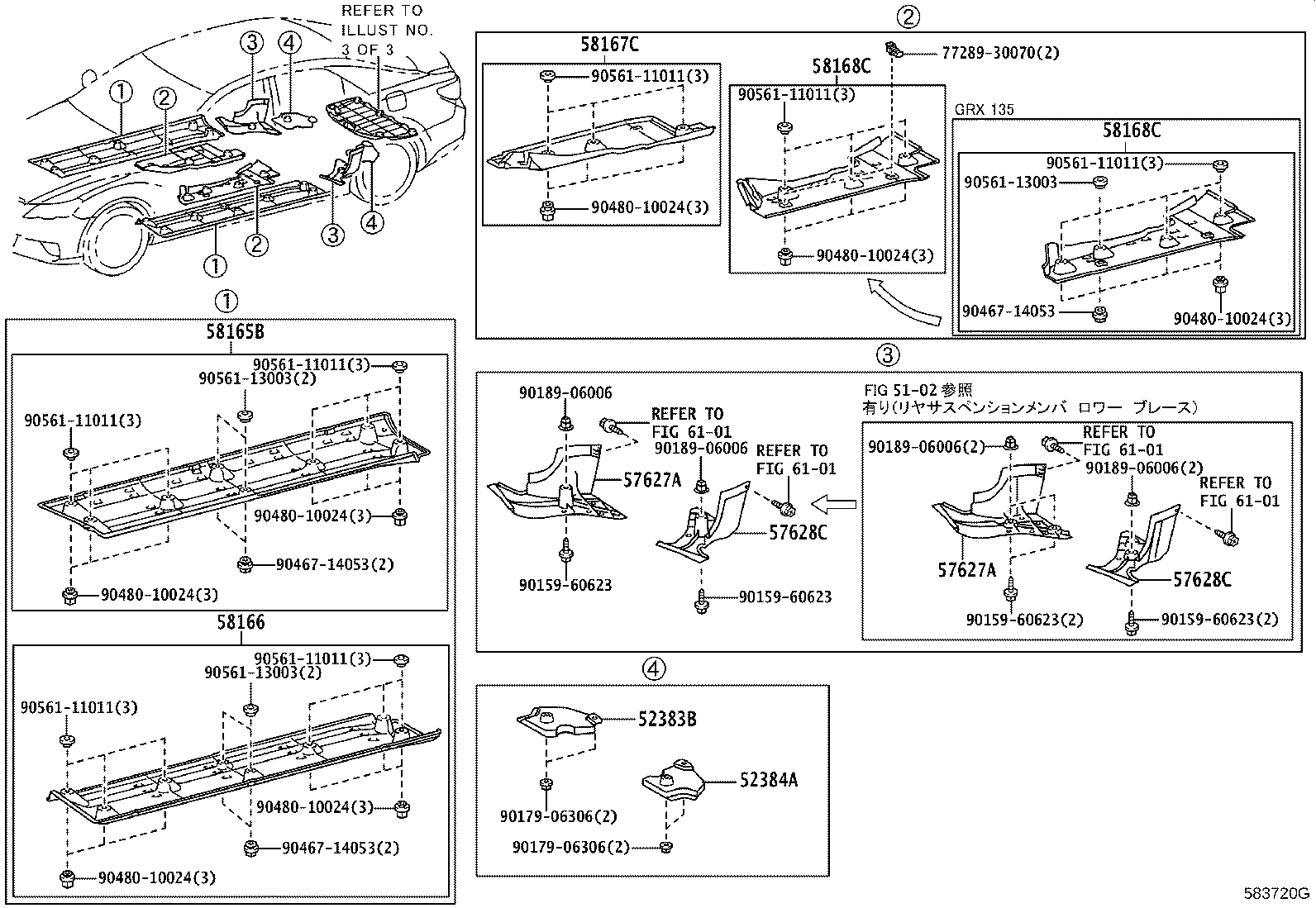

| 58165B | Cover, Front Floor, RH |
| 58166 | Cover, Front Floor, LH |
| 58167C | Cover, Front Floor, Center RH |
| 58168C | Cover, Front Floor, Center LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58209A | Reinforcement Sub-assy, Drive Shaft Center Support |
| 58211H | Pan, Center Floor |
| 58245A | Bracket, Rear Seat Hinge, Center NO.1 |
| 58261A | Cover, Transmission |
| 58286 | Boot, Shift & Select Lever, NO.1 |
| 58298E | Bracket, Hot Air Intake, NO.1 |
| 58299C | Bracket, Hot Air Intake, NO.2 |
| 58305 | Bracket Sub-assy, Spare Wheel Clamp |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313F | Extension, Rear Floor Pan TO Quarter Panel, RH |
| 58314F | Extension, Rear Floor Pan TO Quarter Panel, LH |
| 58323E | Reinforcement, Rear Bumper Arm Support, RH |
| 58324D | Reinforcement, Rear Bumper Arm Support, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58329F | Cover, Rear Floor Service Hole, NO.2 |
| 58383E | Reinforcement, Body Lower Back, NO.2 RH |
| 58384C | Reinforcement, Body Lower Back, NO.2 LH |

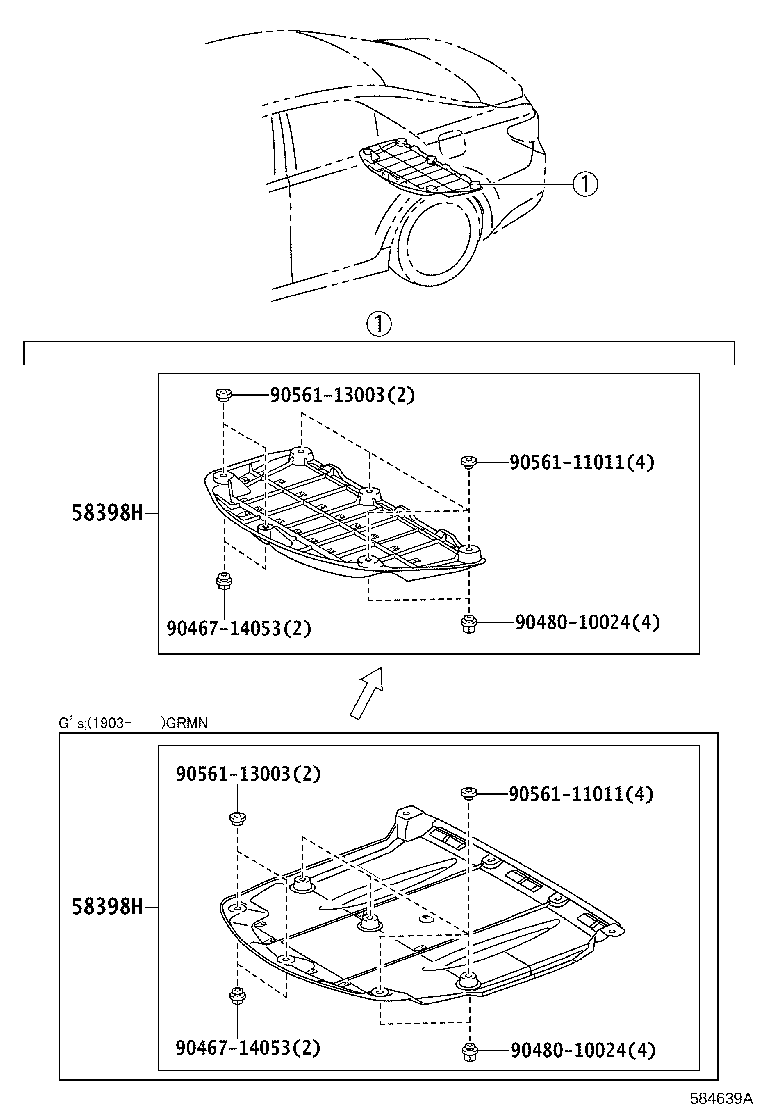

| 58398H | Cover, Floor Under, NO.1 |
| 58790B | Carrier Assy, Jack |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
